systemverilog中的bind

最早接触 bind 关键字是在assertion 当中，将assertion 与 dut 进行绑定连接，如下例子：

bind cpu fpu_props fpu_rules_1(a,b,c);
//cpu 是module 名字
//fpu_props 是内部包含 property 以及断言的模块，可以是 module 或者 program 甚至 interface
//fpu_rules_1 是 fpu_props 的实例名
//括号中的信号 a b c 是 cpu 的端口信号，并且连接到 fpu_props 的对应端口

来看下面一个将 interface bind 到 module 的例子：

interface range (input clk,enable, input int minval,expr);
    property crange_en;
        @(posedge clk) enable |-> (minval <= expr);
    endproperty
    range_chk: assert property (crange_en);
endinteface

bind cr_unit range r1(c_clk,c_en,v_low,(in1&&in2));

可以看到，包含断言的 interface ，其端口信号的方向均为 input ，也就是说 property 中包含的信号都是从 interface 的外部给进来的；

实际上， bind 不仅仅 可以进行 断言 与 dut 之间的连接，两个 module 之间也能进行连接，如下面例子：

有 dut.v ：

module dut(clk, rst_n, vld, rdy, data);
  input clk;
  input rst_n;
  input vld;
  output reg rdy;
  output reg[31:0] data;

  bit[31:0] count;

  always @(posedge clk) begin
    if(rst_n == 0)begin
    end
    else begin
      count ++;
      data <= count;
      if(count == 150)begin
        $finish;
      end
    end
  end
endmodule

dut_assert.sv ：

module dut_assert(clk_sva, rst_n_sva, vld_sva, rdy_sva, data_sva);//这里全都是 input
  input clk_sva,rst_n_sva,vld_sva;
  input rdy_sva;
  input reg[31:0] data_sva;


  always @(posedge clk_sva)begin

    @(posedge clk_sva);

  	if(data_sva == 10)begin
    	$display("++++canli data_sva is %d at %0t",data_sva, $time);
  	end
  	if(data_sva == 13)begin
    	$display("****canli data_sva is %d at %0t",data_sva, $time);
  	end
  end
endmodule

test.sv ：

module test;

  bit clk;
  bit rst_n;
  bit [31:0] data;
  bit rdy;

  initial begin
    #10 rst_n = 1;
    forever begin
      #1 clk = ~clk;
    end

  end
  initial begin
  		$timeformat(-9, 0, "ns", 20);
		$fsdbDumpfile("top.fsdb");
		$fsdbDumpvars(0, test);
		$fsdbDumpflush;
		$fsdbDumpSVA;
  end

  dut my_dut(.clk(clk),.rst_n(rst_n),.vld(1'd0),.rdy(rdy),.data(data));

endmodule

然后通过 bind 将 dut 与 dut_assert 连接起来，写在 assert.sv 中：

bind dut dut_assert my_assert(
	.clk_sva(clk),
	.rst_n_sva(rst_n),
	.vld_sva(vld),
	.rdy_sva(rdy),
	.data_sva(data)
);

然后filelist 文件如下：

./dut.v
./dut_assert.sv
./assert.sv
./test.sv

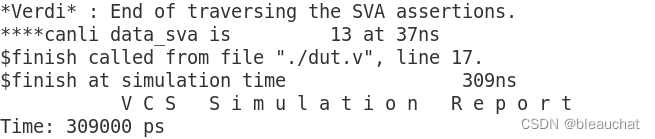

运行结果如下：

 从上面的例子可以看到：即使 dut_assert.sv 中不包含 断言，bind 依旧可以将 dut_assert 与 dut 连接起来；不过一般来说，在 dut_assert 中一般添加断言来检测dut，否则这样的 bind 看上去似乎没啥子意义；

也可以将 bind 语句加到 test.sv 中，运行结果是一样的，如下：

module test;

  bit clk;
  bit rst_n;
  bit [31:0] data1;
  bit [31:0] data2;
  bit rdy1;
  bit rdy2;

  initial begin
    #10 rst_n = 1;
    forever begin
      #1 clk = ~clk;
    end

  end
  initial begin
  		$timeformat(-9, 0, "ns", 20);
		$fsdbDumpfile("top.fsdb");
		$fsdbDumpvars(0, test);
		$fsdbDumpflush;
		$fsdbDumpSVA;
  end

  dut my_dut(.clk(clk),.rst_n(rst_n),.vld(1'd0),.rdy(rdy1),.data(data1));

	bind dut dut_assert my_assert(//这里的 dut 也可以是 my_dut
	.clk_sva(clk),
	.rst_n_sva(rst_n),
	.vld_sva(vld),
	.rdy_sva(rdy),
	.data_sva(data)
);

endmodule

此时，如果将 dut 实例化2次，如下：

module test;

  bit cl;//注意这里名字变了
  bit rst_n;
  bit [31:0] data1;
  bit [31:0] data2;
  bit rdy1;
  bit rdy2;

  initial begin
    #10 rst_n = 1;
    forever begin
      #1 cl = ~cl;
    end

  end
  initial begin
  		$timeformat(-9, 0, "ns", 20);
		$fsdbDumpfile("top.fsdb");
		$fsdbDumpvars(0, test);
		$fsdbDumpflush;
		$fsdbDumpSVA;
  end

  dut my_dut1(.clk(cl),.rst_n(rst_n),.vld(1'd0),.rdy(rdy1),.data(data1));
  dut my_dut2(.clk(cl),.rst_n(rst_n),.vld(1'd0),.rdy(rdy2),.data(data2));

	bind dut dut_assert my_assert(//注意这里 bind 的还是 dut
	.clk_sva(clk), //这里绑定的还是 clk
	.rst_n_sva(rst_n),
	.vld_sva(vld),
	.rdy_sva(rdy),
	.data_sva(data)
);

endmodule

运行结果如下：

可以看到，此时 bind dut，相当于 bind 了2次，所以打印语句打印2次；如果将上面的 bind dut 修改：

module test;

  bit cl;
  bit rst_n;
  bit [31:0] data1;
  bit [31:0] data2;
  bit rdy1;
  bit rdy2;

  initial begin
    #10 rst_n = 1;
    forever begin
      #1 cl = ~cl;
    end

  end
  initial begin
  		$timeformat(-9, 0, "ns", 20);
		$fsdbDumpfile("top.fsdb");
		$fsdbDumpvars(0, test);
		$fsdbDumpflush;
		$fsdbDumpSVA;
  end

  dut my_dut1(.clk(cl),.rst_n(rst_n),.vld(1'd0),.rdy(rdy1),.data(data1));
  dut my_dut2(.clk(cl),.rst_n(rst_n),.vld(1'd0),.rdy(rdy2),.data(data2));

	bind my_dut1 dut_assert my_assert(// 这里 bind 的修改为 my_dut1
	.clk_sva(clk),
	.rst_n_sva(rst_n),
	.vld_sva(vld),
	.rdy_sva(rdy),
	.data_sva(data)
);

endmodule

 运行结果如下：

也就是说，此时改为 dut 的实例名，相当于只 bind 了1次，所以打印1次；如果修改 bind 的端口信号名：

module test;

  bit cl;
  bit rst_n;
  bit [31:0] data1;
  bit [31:0] data2;
  bit rdy1;
  bit rdy2;

  initial begin
    #10 rst_n = 1;
    forever begin
      #1 cl = ~cl;
    end

  end
  initial begin
  		$timeformat(-9, 0, "ns", 20);
		$fsdbDumpfile("top.fsdb");
		$fsdbDumpvars(0, test);
		$fsdbDumpflush;
		$fsdbDumpSVA;
  end

  dut my_dut1(.clk(cl),.rst_n(rst_n),.vld(1'd0),.rdy(rdy1),.data(data1));
  dut my_dut2(.clk(cl),.rst_n(rst_n),.vld(1'd0),.rdy(rdy2),.data(data2));

	bind my_dut1 dut_assert my_assert(
	.clk_sva(cl), //这里 bind 的信号改为 cl
	.rst_n_sva(rst_n),
	.vld_sva(vld),
	.rdy_sva(rdy),
	.data_sva(data)
);

endmodule

 此时运行会报错，如下：

 由此，可以得出结论，bind 时，bind 的 dut 中的信号必须是 dut module中的信号名，而不能是 dut 实例的输入输出信号名！！

最近看到一种bind 方式来大批量 bind ，语法如下：

bind module_name: module_inst_name1, module_inst_name2...
checker_module[#(.Para(xx))]  checker_module_inst
// checker_module 可以带 parameter

例子如下：

bind DUT: dut_inst1, dut_inst2  checker#(.a(1)) checker_inst(.*);
