移动平台 GPU 架构扫盲

一、硬件平台 EarlyZ

1.1 TBR 及 TBDR 架构资料参考

TBR 和 TBDR 架构网上的文章实在太多了，并且不同的硬件，内部具体的实现原理都不太一样（例如 Early-DT 的实现技术对于 PowerVR 是 Hidden Surface Removal (HSR)，对于 Adreno 是  Low Resolution Z (LRZ)……）更何况细节，虽说这些都不算机密，但是也不是说你想拿到就拿到，除非是像这种相当专业的专利文，因此网上极大多数文章也都只能说是对各种渠道信息的总结和搬运，不能保证100%正确性，甚至还有些内容只是单纯推测，尽管如此，它们依旧是有不错的参考价值的

这里不会再对一些比较常识性的东西进行简述和总结，只看单一篇文章也必有疏漏，因此直接贴链接供完全不了解这块的人做个参考好了，当然这种分析硬件架构的文章是没法原创的，说到底都是拾人牙慧，好听点的话叫翻译和总结：

• ​三大主流移动厂商官方 TBDR 文档理解与翻译
• ​老生新谈 TBDR
• TBDR 的 HSR 流程细节和使用 AlphaBlend 的效率提升程度？
• 针对移动端 TBDR 架构 GPU 特性的渲染优化
• 移动设备 GPU 架构知识汇总 - 知乎

• 再议移动平台的 AlphaTest 效率问题

1.2 但是还是要提一下 HSR 与 Early-DT，以及通过专利文章，分析当 HSR 遇到 Alpha-Test 时，具体的硬件流程细节究竟是什么样的

一个常识是：如果片段中做了 clip，也就是 Alpha-Test 的物体，是无法进行提前深度测试(Early-DT)的，而以 HSR 为例，其作为减少 overdraw 的一种类 Early-DT 手段，遇到 Alpha-Test 的物体，必然也会失效。但是问题就在这里，所谓“失效”，流程上会有哪些改变？会带来多大的性能损失？补救方案又是什么？这里网络上还是有不少争议点的，很多篇关于 TBDR 架构的文章，也多多少少会提到这一块

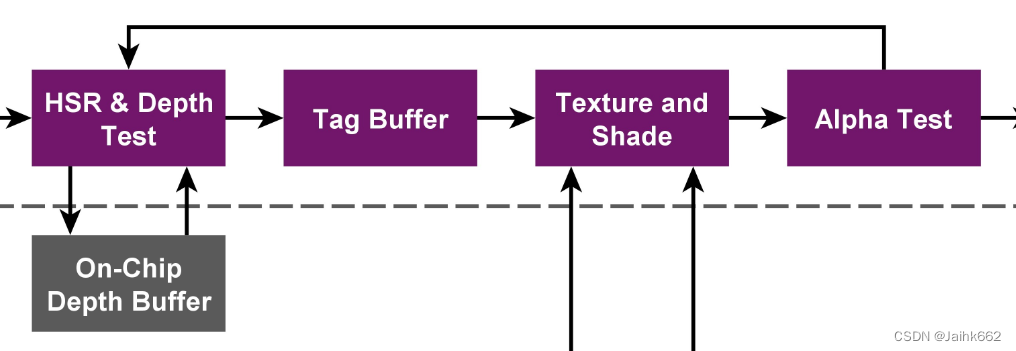

先放张图，后面可以用作参考，其实这里主要讨论的就是这一块 Defer

1.2.1 当 HSR 遇到 Alpha-Test

网上一个主流的说法是：HSR 对于不透明物体(Opaque)并不会关心（或者并不知道）当前的每一个 DrawCall 是否 Alpha-Test，等到 shading 时发现有片段被 clip 了，这时才后知后觉发现原先 HSR 的时候可能会出错，从而对于当前 clip 所在片段的 Tile 直接从头来过，暴力将前面所有的图元(fragment)都跑 ps

这听上去很恐怖：只要当前 Tile 有 clip 操作发生，整个 HSR 就会退化成同等于完全没有生效： overdraw 的问题当然也不会得到任何改善，也因为这个，Alpha-Test 在很多人心里性能会还不如 Alpha-Blend

但是这个科学么，其实是不太科学的，做驱动的不会这么暴力，但如果上面的说法没错，那么就应该是丢失了细节？

后面查阅了更多的资料，甚至还参考了 PowerVR 专利文，大致能得出一个更合理的推测，或者说为上面补充细节

首先提两个关键信息：

1. 这个容易被忽略：尽管 HSR 时肯定不知道具体哪些 fragment 会被 clip 以无法确认到底哪个 fragment 是最终可见的，但 HSR 其实是知道每次 DrawCall 有没有开启 Alpha-Test 的
2. 对于拥有 HSR 专利的 PowerVR，它推荐的渲染顺序是 Opaque → AlphaTest → AlphaBlend，也就是完全不透明物体全部提交绘制后，再提交所有开了 Alpha-Test 的物体，确实 Unity 也是这么做的

根据专利论文，中关于 FIG.25 的流程描述，可以得知：

1. 在 HSR 的过程中，如果完全没有遇到开启了 Alpha-Test 的 DrawCall，那么它就可以顺利的将被挡住的 fragment 信息（ 、） 全部丢弃，而不被挡住的 fragment（）会使用 TagBuffer 标记延迟，等到后面统一执行片段着色计算，这对应着上图仅有 、、 的情况，这非常完美的解决了 overdraw 的问题
2. 但是当 HSR 时遇到第一个开启 Alpha-Test 的 DrawCall（对应上图中的 ）时，关键点来了：由于此时无法判断最后到底会显示  还是 ，所以此时硬件就会将前面 TagBuffer 标记的所有 fragment（）直接进行 shading（可以理解为直接开始走 pipeline 的下一个流程），同时更新当前 HSR 的信息，并在确保 shading 完之前，HSR 会被 block
3. 但是 HSR 还没有说因此废掉，如果在此之后收到  的 DrawCall，由于 Alpha-Test 的原因一样无法判断最后会显示  还是 ，硬件就会把 丢到 pipeline 的下一步直接进行 shading，到此时硬件就确定了每个  的每个 fragment 是否会被 clip，从而深度被确定（这里为什么不丢  到下一步先计算，而是丢  先计算，主要是由于策略最优：因为  你不 shading 深度信息是确定不了的，也无法写入，所以不如丢  直接把深度算出来，说不准它把  挡住了，  就可以直接确认丢弃），Alpha-Test 物体的深度确定了，在此之后的 HSR 当然是又会再次开启的（生效的）

好了，对于最后一个 ，由于他会挡住 ，并且已经是最后一个 DrawCall 了，确认在最上面就直接走下一步进行 shading，当此 Tile 下的所有 geometry 的都处理完，合法的片元信息都被送到 pipeline 的后面

总结一下，对于 ABCDEF 六个 DrawCall，如果都没有开启 Alpha-Test，那么最后会被送到 pipeline 的下一步进行 shading 的只会是最前面的 （完美情况），而对于实际情况：开启了 Alpha-Test，那么最后被送到 pipeline 的下一步进行 shading 的就会有

因此可以得出结论：

1. 开启 Alpha-Test 确实会带来性能问题：明显会打断 HSR，遇到开启了 Alpha-Test 的 DrawCall 时不得不 block HSR 流程：将当前 flush 的 fragment 全部直接 shading，但同理：其也没有很夸张到所有 fragment 都会被 shading，至少在遇到第一个 Alpha-Test 前的所有不透明物体都享受了其优化
2. 接上，这也很好印证为什么 PowerVR 推荐的渲染顺序是 Opaque → AlphaTest → AlphaBlend，至少你不要穿插着绘制 Alpha-Test 的物体
3. 具体 Alpha-Test 和 Alpha-Blend 的性能比较，要看你怎么处理 Alpha-Test 的物体，和平台有关系，和当前的场景复杂程度也有关系

二、软件 DepthPrePass

2.1 引申：处理 Alpha-Test 物体的更多策略

除了将 Alpha-Test 物体放在最后面渲染外，还有一种方案就是对其现做一个软件的 Early-DT，也就是 Depth PrePass

一个经典的例子就是树叶的渲染，出于性能考虑，单片树叶的顶点数不能太多，因此树叶的形状需要用 clip 像素的方式扣出来，而绘制一棵树的时候还会有个比较吃性能的地方：就是树叶在大多数视角方向上，都有大量的 fragment 叠加（用人话说就是一条射线可以穿过无数片树叶），因此在不做 Early-Z 的情况下，一棵树必然会出现大量的 overdraw

但上面也分析了 HSR 和 Alpha-Test，看上去硬件并没有办法帮我们解决这么多 overdraw 的问题，实际打出的手机包拉近看树叶，确实也出现了掉帧的情况，因此为了减少计算量，Depth PrePass 就再所难免了

这样做还有一个好处是：对于 Alpha-Test 物体，可以直接在 Depth PrePass 中做 clip 操作，这样在后面绘制的时候，是可以完全当成不透明物体的，不但可以减少大量的片段着色计算，也同等于把 Alpha-Test 的物体也提到了最前面去画，对于上面的流程就是：

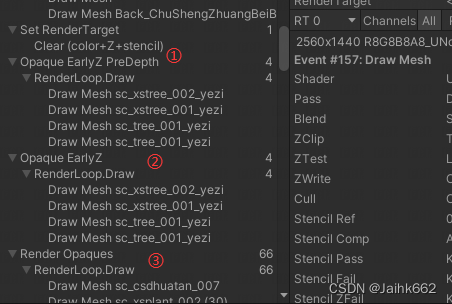

1. 对树叶做 EarlyZ，这一步只写入深度，并且同时做 clip
2. 再正常绘制树叶，考虑光照和环境，此时它就是不透明物体，无需标记 Alpha-Test 和 clip
3. 绘制其它不透明物体

搞定！如果树遮挡了大量地形，后面地形 overdraw 的问题也不会出现

2.2 部分代码参考

DepthPrePassRenderFeature.cs：

public class MOpaqueEarlyZRenderFeature : ScriptableRendererFeature
{
    RenderObjectsPass _preDepthPass;
    RenderObjectsPass _RenderersPass;

    public override void Create()
    {
        string profilerPreDepthTag = "Opaque EarlyZ PreDepth";
        string[] preDepthShaderTagIds = {"OpaqueEarlyZPreDepth" };
        RenderObjects.CustomCameraSettings cameraSettings = new RenderObjects.CustomCameraSettings();
        _preDepthPass = new RenderObjectsPass(profilerPreDepthTag, RenderPassEvent.BeforeRenderingOpaques, preDepthShaderTagIds,
            RenderQueueType.Opaque,-1, cameraSettings);

        string profilerRenderersPassTag = "Opaque EarlyZ";
        string[] renderersPassTagIds = { "OpaqueEarlyZ" };
        _RenderersPass = new RenderObjectsPass(profilerRenderersPassTag, RenderPassEvent.BeforeRenderingOpaques, renderersPassTagIds,
           RenderQueueType.Opaque, -1, cameraSettings);
    }

    // Here you can inject one or multiple render passes in the renderer.
    // This method is called when setting up the renderer once per-camera.
    public override void AddRenderPasses(ScriptableRenderer renderer, ref RenderingData renderingData)
    {
        renderer.EnqueuePass(_preDepthPass);
        renderer.EnqueuePass(_RenderersPass);
    }
}

DepthPrePassShader：

Pass
{
    //仅写入深度的 Pass，在这里做好 clip
	Tags{ "LightMode" = "OpaqueEarlyZPreDepth" }
	Blend One Zero, One Zero
	ZTest LEqual
	ZWrite On
	ColorMask 0

	HLSLPROGRAM
	#pragma prefer_hlslcc gles
	#pragma exclude_renderers d3d11_9x
	#pragma target 3.5
	#pragma multi_compile_instancing

	#pragma vertex DepthOnlyVertex
	#pragma fragment DepthOnlyFragment
	#define _ALPHATEST_ON
	#define SC_OBJECT
	#define USE_DISSOLVE_DISTANCE
	#include "../Include/SceneDepthOnlyPass.hlsl"
	ENDHLSL
}

Pass
{
	//实际绘制物体的 Pass
}

half4 DepthOnlyFragment(Varyings input) : SV_TARGET
{
	UNITY_SETUP_STEREO_EYE_INDEX_POST_VERTEX(input);
#if USE_ALPHATEST
	half a = 1.0;
	#ifdef _ALPHATEST_ON
		a = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv).a * _Color.a;
		a = a - _Cutoff;
	#endif
	#if USE_DITHER_ALPHATEST_CLIP
		half dist = distance(input.worldPos, _WorldSpaceCameraPos);
		a = min(a,DitherAlpha(input.scrPos, saturate(dist * 0.2)));
	#endif
	clip(a);
#endif
#if _Test_OUTPUT
	return half4(1.0, 0.0, 0.0, 1.0);
#else
	return 0;
#endif
}
