5.2 空表实验

！！！本实验仅供信息防御学习，请勿用于非法用途！！！

目录

一、实验环境

二、实验代码

三、实验步骤

1、识别堆表

2、堆块的分配

3、堆块释放

 4、堆块的合并

---

一、实验环境

        操作系统：windows 2000 professional

        软件：ollydbg原版、vc++6.0

        ！！！OD务必用原版，其他版本可能出现OD找不到出现入口地址的情况（如下图）！！！

（图有点糊）

         VC++6.0 build版本：release版本（默认Debug版本）

        如何编译时改为release版本？

        （1）勾选组件：

         （2）选择Win32 Release版本

        此外，不能直接使用OD加载编译生成的exe文件，需要更改实时调试设置，改为“设置OllyICE为实时调试器”（请忽略OllyICE）；设置为实时调试器后，编译C程序后，会直接跳到OD中。

         另外，因为堆管理函数会检测当前进程的状态，如果不按上述的来，堆管理函数就会检测到当前进程处于调试态，而使用调试态堆管理策略。

        调试态堆管理策略与常态堆管理策略有以下不同：

        （1）调试堆不使用快表，只用空表分配；

        （2）所有堆块都被加上了多余的16字节尾部防止溢出（防止程序溢出而不是堆溢出攻击），16字节中包括0字节的0xAB和8字节的0x00。如下图所示。

        （3）块首的标志位不同。正常的块首标志为10.

二、实验代码

#include
main()
{
    //本地内存对象句柄
	HLOCAL h1,h2,h3,h4,h5,h6;
	HANDLE hp;
    //创建一个堆对象，可被调用者使用
	hp = HeapCreate(0,0x1000,0x10000);
	__asm int 3

	h1 = HeapAlloc(hp,HEAP_ZERO_MEMORY,3);
	h2 = HeapAlloc(hp,HEAP_ZERO_MEMORY,5);
	h3 = HeapAlloc(hp,HEAP_ZERO_MEMORY,6);
	h4 = HeapAlloc(hp,HEAP_ZERO_MEMORY,8);
	h5 = HeapAlloc(hp,HEAP_ZERO_MEMORY,19);
	h6 = HeapAlloc(hp,HEAP_ZERO_MEMORY,24);

	//free block and prevent coaleses
	HeapFree(hp,0,h1); //free to freelist[2]
	HeapFree(hp,0,h3); //free to freelist[2]
	HeapFree(hp,0,h5); //free to freelist[4]

	HeapFree(hp,0,h4); //coalese h3,h4,h5,link the large block to freelist[8]


	return 0;
}

三、实验步骤

1、识别堆表

        在VC编译后，直接会跳到OD中；

         可以看到，程序停在CC INT3处，HeapCreate函数创建一个堆区，会返回指向堆的指针；

        数据窗口跳转到0x0036000，堆表中包含的信息依次为：

• 段表索引（Segment List）
• 虚表索引(Virtual Allocation list）
• 空表使用标识（freelist usage bitmap）
• 空表索引区

        ！！！我们更关注偏移地址为0x178的空表索引区！！！

         当一个堆初始化的时候，只有一个空闲态的大块，这个块被称为“尾块”。空表中含有128项，每项两个指针地址。除了偏移地址为0X178位置开始的四个字节，指向尾块，其余项均指向自己。

         感谢前辈的分享精神，首先回顾快首中各字段的含义。

        （1）占用态堆块的数据结构

        （2）空闲态堆块的数据结构

        在数据窗口中，跳转到0x360688处，0x360688前面的八个字节代表块首，0x360688开始为块身。块身的前八个字节为下一个节点的地址，因为尾块就是最后一个块，故指向索引表。

2、堆块的分配

        对于堆分配我们应该注意以下几点：

        （1）堆块的大小包括块首在内，也就是如果请求32字节，实际会分配的堆块为40字节：8+32；

        （2）堆块的单位为8字节，不足8字节的部分按8字节分配；

        （3）按照内存块的大小不一样，对应的分配和释放方案如下：

        初始状态下，快表和空表都为空，不存在精确分配。请求将使用“次优块”进行分配，这个次优块就是位于偏移地址为0x0688处的尾块。

        （4）由于次优分配的发生，分配函数会陆续从尾块中切走一些小块，并修改尾块块首的size信息，最后把free[0]指向新的尾块位置。

        对于6次内存请求，实际分配情况：



         申请完h1，查看数据窗口：



         完成所有申请请求：



3、堆块释放

        完成h1的释放，可见数据窗口，修改了flag位为00，并且将h1链入free[2]。

        ！！！注：块表只出现在可拓展的堆中，需要使用HeapCreate(0,0,0)命令，故，不会链入块表。

         数据窗口跳转到0x360178处，可见空表索引区free[2]的指针指向0x00360688（即h1处）

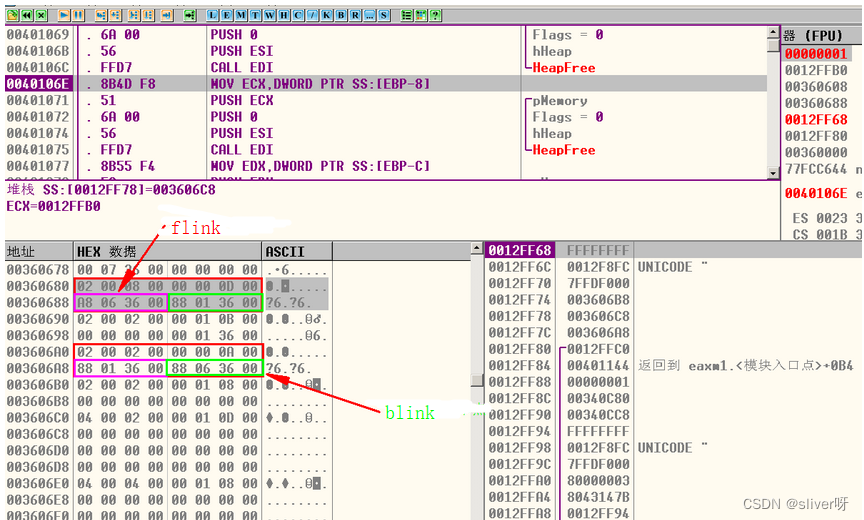

        释放h3，h3插入链表尾部，链入free[2]；

        具体指向请参考：（一次释放h1、h3、h5）



        释放h5，链入free[4];

 4、堆块的合并

        释放h4时，因为h3、h4、h5在一块，故会发生堆块合并现象。

        做法：

        （1）首先将这三个空闲块从空表中拿下；

        （2）然后重新计算堆块的大小；

        （3）最后按照合并后的大小把新块链入空表。

        在数据窗口中，可以看到堆块大小已经改为08，且指向0x3601B8



        在数据窗口中，跳转到0x3601B8处，可以发现0x3601B8就是空表索引free[8]，free[4]处也指向了其本身。
