• Linux之I2C驱动

    目录

    一、I2C 驱动框架简介

    1.I2C 总线驱动

    2.I2C 设备驱动

    3.I2C 核心

    二、I2C 设备驱动流程

    1.设备信息描述

    ①不使用设备树

    ②使用设备树

    2. I2C 设备数据收发和处理

    一、I2C 驱动框架简介

    在 Linux 内核中 I2C 的体系结构分为 3 个部分：

    ①I2C 核心： I2C 核心提供了 I2C 总线驱动和设备驱动的注册、 注销方法


    ②I2C 总线驱动： I2C 总线驱动是对 I2C 硬件体系结构中适配器端的实现， 适配器可由CPU 控制， 甚至可以直接集成在 CPU 内部。I2C 总线驱动就是 SOC 的 I2C 控制器驱动，也叫做 I2C 适配器驱动。


    ③I2C 设备驱动： I2C 设备驱动是对 I2C 硬件体系结构中设备端的实现， 设备一般挂接在受 CPU 控制的 I2C 适配器上， 通过 I2C 适配器与 CPU 交换数据。

    1.I2C 总线驱动

    I2C 总线和 platform 总线类似， 区别在于platform 总线是虚拟的一条总线， 而 I2C 总线是实际
    存在的。 对于使用 I2C 通信的设备， 在驱动中直接使用 I2C 总结即可。 I2C 总线驱动的重点是 I2C 适配器驱动， 主要涉及到两个结构体： i2c_adapter 和 i2c_algorithm。 在 Linux 内核中用 i2c_adapter 结构体来表示 I2C 适配器。 i2c_adapter 结构体定义在 include/linux/i2c.h 文件中

    1. struct i2c_adapter {
    2.     struct module *owner;
    3.     unsigned int class; /* classes to allow probing for */
    4.     const struct i2c_algorithm *algo; /* 总线访问算法 */
    5.     void *algo_data;
    6.
    7.     /* data fields that are valid for all devices */
    8.     struct rt_mutex bus_lock;
    9.
    10.     int timeout; /* in jiffies */
    11.     int retries;
    12.     struct device dev; /* the adapter device */
    13.
    14.     int nr;
    15.     char name[48];
    16.     struct completion dev_released;
    17.
    18.     struct mutex userspace_clients_lock;
    19.     struct list_head userspace_clients;
    20.
    21.     struct i2c_bus_recovery_info *bus_recovery_info;
    22.     const struct i2c_adapter_quirks *quirks;
    23. };

    i2c_algorithm 类型的指针变量 algo， 对于一个 I2C 适配器， 要对外提供读写 API 函数， 设备驱动程序可以使用这些 API 函数来完成读写操作。 i2c_algorithm 是 I2C 适配器与 IIC 设备进行通信的方法。

    i2c_algorithm 结构体定义在 include/linux/i2c.h 文件中

    1.
    2. struct i2c_algorithm
    3. {
    4.     ......
    5.     int (*master_xfer)(struct i2c_adapter *adap,struct i2c_msg *msgs,int num);
    6.     int (*smbus_xfer) (struct i2c_adapter *adap, u16 addr,
    7.     unsigned short flags, char read_write,
    8.     u8 command, int size, union i2c_smbus_data *data);
    9.
    10.     /* To determine what the adapter supports */
    11.     u32 (*functionality) (struct i2c_adapter *);
    12.     ......
    13. };

    master_xfer 是 I2C 适配器的传输函数， 可以通过此函数来完成与 IIC 设备之间的通信。smbus_xfer 是 SMBUS 总线的传输函数。

    I2C 总线驱动（I2C 适配器驱动）的主要工作就是初始化 i2c_adapter 结构体变量，然后设置 i2c_algorithm 中的 master_xfer 函数。最后通过 i2c_add_numbered_adapter或 i2c_add_adapter 这两个函数向系统注册i2c_adapter。

    1. int i2c_add_adapter(struct i2c_adapter *adapter)
    2. int i2c_add_numbered_adapter(struct i2c_adapter *adap)

    adapter 或 adap：要添加到 Linux 内核中的 i2c_adapter，即I2C 适配器
    返回值： 0，成功；负值，失败

    这两个函数的区别在于 i2c_add_adapter 使用动态的总线号，而 i2c_add_numbered_adapter
    使用静态总线号。

    如果要删除 I2C 适配器使用 i2c_del_adapter 函数即可

    void i2c_del_adapter(struct i2c_adapter * adap) //adap：要删除的 I2C 适配器

    一般 SOC 的 I2C 总线驱动都是由半导体厂商编写的，所以大多数只要专注于 I2C 设备驱动即可。

    2.I2C 设备驱动

    在 I2C 设备驱动中主要有两个重要的结构体： i2c_client 和 i2c_driver。 i2c_client 是描述设备信息的，i2c_driver 描述驱动内容。 i2c_client 结构体定义在include/linux/i2c.h 文件中

    1. struct i2c_client {
    2.     unsigned short flags; /* 标志 */
    3.     unsigned short addr; /* 芯片地址， 7 位，存在低 7 位*/
    4.     ......
    5.     char name[I2C_NAME_SIZE]; /* 名字 */
    6.     struct i2c_adapter *adapter; /* 对应的 I2C 适配器 */
    7.     struct device dev; /* 设备结构体 */
    8.     int irq; /* 中断 */
    9.     struct list_head detected;
    10.     ......
    11. };

    当驱动和设备匹配成功后，每检测到一个 I2C 设备就会给这个 I2C 设备分配一个i2c_client，这个ic_client存储着这个设备的所有信息，如芯片地址。

    i2c_driver 类似 platform_driver，是编写 I2C 设备驱动重点要处理的内容， i2c_driver 结构体定义在 include/linux/i2c.h 文件中

    1. struct i2c_driver {
    2.     unsigned int class;
    3.
    4.     /* Notifies the driver that a new bus has appeared. You should
    5.     * avoid using this, it will be removed in a near future.
    6.     */
    7.     int (*attach_adapter)(struct i2c_adapter *) __deprecated;
    8.
    9.     /* Standard driver model interfaces */
    10.     int (*probe)(struct i2c_client *, const struct i2c_device_id *);
    11.     int (*remove)(struct i2c_client *);
    12.
    13.     /* driver model interfaces that don't relate to enumeration */
    14.     void (*shutdown)(struct i2c_client *);
    15.
    16.     /* Alert callback, for example for the SMBus alert protocol.
    17.     * The format and meaning of the data value depends on the
    18.     * protocol.For the SMBus alert protocol, there is a single bit
    19.     * of data passed as the alert response's low bit ("eventflag"). */
    20.     void (*alert)(struct i2c_client *, unsigned int data);
    21.     /* a ioctl like command that can be used to perform specific
    22.     * functions with the device.
    23.     */
    24.     int (*command)(struct i2c_client *client, unsigned int cmd,void *arg);
    25.
    26.     struct device_driver driver;
    27.     const struct i2c_device_id *id_table;
    28.
    29.     /* Device detection callback for automatic device creation */
    30.     int (*detect)(struct i2c_client *, struct i2c_board_info *);
    31.     const unsigned short *address_list;
    32.     struct list_head clients;
    33. };

    当 I2C 设备和驱动匹配成功以后 probe 函数就会执行。device_driver 驱动结构体，如果使用设备树，需要设置 device_driver 的of_match_table 成员变量，即驱动的兼容(compatible)性。 未使用设备树的设备需要设置id_table 设备匹配 ID 表。

    在编写 I2C 设备的驱动时， 主要是创建 i2c_driver 结构体， 并实现里面的内容。 i2c_driver 结构体创建完成后， 使用i2c_register_driver 函数向 Linux 内核中注册 i2c 设备。

    int i2c_register_driver(struct module *owner,struct i2c_driver *driver)
    owner： 一般为 THIS_MODULE

    driver：要注册的 i2c_driver
    返回值： 0，成功；负值，失败

    i2c_add_driver 也常常用于注册 i2c_driver， i2c_add_driver 是一个宏定义，

    1. #define i2c_add_driver(driver) \
    2.         i2c_register_driver(THIS_MODULE, driver)

    i2c_add_driver是对i2c_register_driver做了一个简单的封装，只有一个参数，要注册的i2c_driver。

    注销 I2C 设备驱动的时需要用到i2c_del_driver 函数将前面注册的 i2c_driver 从 Linux 内核中注销掉

    void i2c_del_driver(struct i2c_driver *driver) //driver:要注销的 i2c_driver

    i2c_driver注册模板：

    1. /* i2c 驱动的 probe 函数 */
    2. static int xxx_probe(struct i2c_client *client,const struct i2c_device_id *id)
    3. {
    4.     /* 函数具体程序,一般字符设备驱动框架*/
    5.     return 0;
    6. }
    7.
    8. /* i2c 驱动的 remove 函数 */
    9. static int xxx_remove(struct i2c_client *client)
    10. {
    11.     /* 函数具体程序 */
    12.     return 0;
    13. }
    14.
    15.  /* 传统匹配方式 ID 列表 */
    16. static const struct i2c_device_id xxx_id[] = {
    17.     {"xxx", 0},
    18.     {}
    19. };
    20.
    21.  /* 设备树匹配列表 */
    22. static const struct of_device_id xxx_of_match[] = {
    23.     { .compatible = "xxx" },
    24.     { /* Sentinel */ }
    25. };
    26.
    27. /* i2c 驱动结构体 */
    28. static struct i2c_driver xxx_driver = {
    29.     .probe = xxx_probe,
    30.     .remove = xxx_remove,
    31.     .driver = {
    32.         .owner = THIS_MODULE,
    33.         .name = "xxx",
    34.         .of_match_table = xxx_of_match,  //使用设备树
    35.     },
    36.     .id_table = xxx_id,   //未使用设备树
    37. };
    38.
    39.  /* 驱动入口函数 */
    40. static int __init xxx_init(void)
    41. {
    42.     int ret = 0;
    43.     ret = i2c_add_driver(&xxx_driver);
    44.     return ret;
    45. }
    46.
    47. /* 驱动出口函数 */
    48. static void __exit xxx_exit(void)
    49. {
    50.     i2c_del_driver(&xxx_driver);
    51. }
    52.
    53. module_init(xxx_init);
    54. module_exit(xxx_exit);

    3.I2C 核心

    在 I2C 核心层完成的是 I2C 设备和I2C 驱 动的匹配过程。I2C 核心部分的文件是drivers/i2c/i2c-core.c。

    I2C 核心层提供了一些与硬件无关的 API 函数。

    ①i2c_adapter 注册/注销函数

    int i2c_add_adapter(struct i2c_adapter *adapter)

    int i2c_add_numbered_adapter(struct i2c_adapter *adap)

    void i2c_del_adapter(struct i2c_adapter * adap)

    ②i2c_driver 注册/注销函数

    int i2c_register_driver(struct module *owner, struct i2c_driver *driver)

    int i2c_add_driver (struct i2c_driver *driver)

    void i2c_del_driver(struct i2c_driver *driver)

    设备和驱动的匹配过程是在 I2C 总线完成的， I2C 总线的数据结构为 i2c_bus_type， 定义在
    drivers/i2c/i2c-core.c 文件

    1. struct bus_type i2c_bus_type = {
    2.     .name = "i2c",
    3.     .match = i2c_device_match,
    4.     .probe = i2c_device_probe,
    5.     .remove = i2c_device_remove,
    6.     .shutdown = i2c_device_shutdown,
    7. };

    match 成员变量是 I2C 总线上设备和驱动匹配函数，即i2c_device_match函数。

    1. static int i2c_device_match(struct device *dev, struct device_driver *drv)
    2. {
    3.     struct i2c_client *client = i2c_verify_client(dev);
    4.     struct i2c_driver *driver;
    5.
    6.     if (!client)
    7.     return 0;
    8.
    9.     /* Attempt an OF style match */
    10.     if (of_driver_match_device(dev, drv))
    11.     return 1;
    12.
    13.     /* Then ACPI style match */
    14.     if (acpi_driver_match_device(dev, drv))
    15.     return 1;
    16.
    17.     driver = to_i2c_driver(drv);
    18.     /* match on an id table if there is one */
    19.     if (driver->id_table)
    20.     return i2c_match_id(driver->id_table, client) != NULL;
    21.
    22.     return 0;
    23. }

    of_driver_match_device 函数用于完成设备树设备和驱动匹配。比较 I2C 设备节点的 compatible 属性和 of_device_id 中的 compatible 属性是否相等，如果相当的话就表示 I2C设备和驱动匹配。

    acpi_driver_match_device 函数用于 ACPI 形式的匹配。

    i2c_match_id 函数用于无设备树的 I2C 设备和驱动匹配过程。比较 I2C设备名字和 i2c_device_id 的 name 字段是否相等，相等的话就说明 I2C 设备和驱动匹配。


    二、I2C 设备驱动流程

    I2C 总线驱动一般是不用用户自己编写的， 但是I2C 设备驱动需要用户编写。 每个设备的驱动都
    不相同， 但是编写流程是一样的。

    1.设备信息描述

    ①不使用设备树

    当开始编写 I2C 设备驱动时，首先要添加设备信息。在不使用设备树时， 使用平台文件时添加I2C 设备信息。

    在平台文件中通过 i2c_board_info 结构体来描述一个具体的 I2C 设备

    1. struct i2c_board_info {
    2.     char type[I2C_NAME_SIZE]; /* I2C 设备名字 */
    3.     unsigned short flags; /* 标志 */
    4.     unsigned short addr; /* I2C 器件地址 */
    5.     void *platform_data;
    6.     struct dev_archdata *archdata;
    7.     struct device_node *of_node;
    8.     struct fwnode_handle *fwnode;
    9.     int irq;
    10. };

    其中 type 和 addr 这两个成员变量是必须要设置的， 一个是 I2C 设备的名字， 一个是 I2C 设备的器件地址。

    打开 arch/arm/mach-imx/mach-mx27_3ds.c 文件， 此文件中关于 OV2640 的 I2C 设备信息描述如下：

    1. static struct i2c_board_info mx27_3ds_i2c_camera = {
    2.     I2C_BOARD_INFO("ov2640", 0x30),
    3. };

    I2C_BOARD_INFO 来完成 mx27_3ds_i2c_camera 的初始化工作， I2C_BOARD_INFO 是一个宏

    1. #define I2C_BOARD_INFO(dev_type, dev_addr) \
    2.                         .type = dev_type, .addr = (dev_addr)

    I2C_BOARD_INFO 宏是设置 i2c_board_info 的 type 和 addr 这两个成员变量。

    ②使用设备树

    在使用设备树文件时， 只需要在设备树文件中添加相应的 I2C 设备节点就可以了。NXP 官方的在 I2C1 上接了 mag3110 这个磁力计芯片， 因此必须在 i2c1 节点下创建mag3110 子节点， 然后在这个子节点内描述 mag3110 这个芯片的相关信息。

    1. &i2c1 {
    2.     clock-frequency = <100000>;
    3.     pinctrl-names = "default";
    4.     pinctrl-0 = <&pinctrl_i2c1>;
    5.     status = "okay";
    6.
    7.     mag3110@0e {
    8.         compatible = "fsl,mag3110";
    9.         reg = <0x0e>;
    10.         position = <2>;
    11.     };
    12.     ......
    13. };

    向 i2c1 添加 mag3110 子节点，mag3110@0e是子节点名字， @后面的0e是I2C 器件地址。compatible 属性值为fsl,mag3110。reg属性也是设置I2C的器件地址的。I2C 设备节点的创建主要是是 compatible 属性和 reg属性的设置， 一个用于匹配驱动， 一个用于设置器件地址。

    2. I2C 设备数据收发和处理

    在 I2C 设备驱动中首先要完成 i2c_driver 结构体的创建、 初始化和注册， 当设备和驱动匹配成功后，就会执行 probe 函数， probe 函数中就是执行字符设备驱动的一套流程。

    一般需要在probe函数里面初始化 I2C 设备，要初始化 I2C 设备需要使用 i2c_transfer 函数对 I2C 设备寄存器进行读写操作。 i2c_transfer 函数会调用 I2C 适配器中 i2c_algorithm里面的 master_xfer 函数， 对于 I.MX6U 而言是 i2c_imx_xfer 这个函数。

    int i2c_transfer(struct i2c_adapter *adap,struct i2c_msg *msgs,int num)

    adap： 所使用的 I2C 适配器， i2c_client 会保存其对应的 i2c_adapter
    msgs： I2C 要发送的一个或多个消息
    num： 消息数量，msgs 的数量
    返回值： 负值，失败，其他非负值，发送的 msgs 数量

    msgs参数是一个 i2c_msg 类型的指针参数，Linux 内 核 使 用 i2c_msg 结 构 体 来 描 述 一 个 消 息。

    1. struct i2c_msg {
    2.     __u16 addr; /* 从机地址 */
    3.     __u16 flags; /* 标志 */
    4.     #define I2C_M_TEN 0x0010
    5.     #define I2C_M_RD 0x0001
    6.     #define I2C_M_STOP 0x8000
    7.     #define I2C_M_NOSTART 0x4000
    8.     #define I2C_M_REV_DIR_ADDR 0x2000
    9.     #define I2C_M_IGNORE_NAK 0x1000
    10.     #define I2C_M_NO_RD_ACK 0x0800
    11.     #define I2C_M_RECV_LEN 0x0400
    12.     __u16 len; /* 消息(本 msg)长度 */
    13.     __u8 *buf; /* 消息数据 */
    14. };

    使用i2c_transfer函数发送数据前，要构建好 i2c_msg，使用 i2c_transfer 进行 I2C 数据收发的模板：

    1. /* 设备结构体 */
    2. struct xxx_dev {
    3.     ......
    4.     void *private_data; /* 私有数据，一般会设置为 i2c_client */
    5. };
    6.
    7. /*
    8. * @description : 读取 I2C 设备多个寄存器数据
    9. * @param – dev : I2C 设备
    10. * @param – reg : 要读取的寄存器首地址
    11. * @param – val : 读取到的数据
    12. * @param – len : 要读取的数据长度
    13. * @return : 操作结果
    14. */
    15. static int xxx_read_regs(struct xxx_dev *dev, u8 reg, void *val,
    16. int len)
    17. {
    18.     int ret;
    19.     struct i2c_msg msg[2];
    20.     struct i2c_client *client = (struct i2c_client *)
    21.     dev->private_data;
    22.
    23.     /* msg[0]，第一条写消息，发送要读取的寄存器首地址 */
    24.     msg[0].addr = client->addr; /* I2C 器件地址 */
    25.     msg[0].flags = 0; /* 标记为发送数据 */
    26.     msg[0].buf = ® /* 读取的首地址 */
    27.     msg[0].len = 1; /* reg 长度 */
    28.
    29.     /* msg[1]，第二条读消息，读取寄存器数据 */
    30.     msg[1].addr = client->addr; /* I2C 器件地址 */
    31.     msg[1].flags = I2C_M_RD; /* 标记为读取数据 */
    32.     msg[1].buf = val; /* 读取数据缓冲区 */
    33.     msg[1].len = len; /* 要读取的数据长度 */
    34.     ret = i2c_transfer(client->adapter, msg, 2);
    35.     if(ret == 2)
    36.     {
    37.         ret = 0;
    38.     }
    39.     else
    40.     {
    41.         ret = -EREMOTEIO;
    42.     }
    43.     return ret;
    44. }
    45.
    46. /*
    47. * @description : 向 I2C 设备多个寄存器写入数据
    48. * @param – dev : 要写入的设备结构体
    49. * @param – reg : 要写入的寄存器首地址
    50. * @param – buf : 要写入的数据缓冲区
    51. * @param – len : 要写入的数据长度
    52. * @return : 操作结果
    53. */
    54. static s32 xxx_write_regs(struct xxx_dev *dev, u8 reg, u8 *buf,u8 len)
    55. {
    56.     u8 b[256];
    57.     struct i2c_msg msg;
    58.     struct i2c_client *client = (struct i2c_client *)
    59.     dev->private_data;
    60.
    61.     b[0] = reg; /* 寄存器首地址 */
    62.     memcpy(&b[1],buf,len); /* 将要发送的数据拷贝到数组 b 里面 */
    63.
    64.     msg.addr = client->addr; /* I2C 器件地址 */
    65.     msg.flags = 0; /* 标记为写数据 */
    66.
    67.     msg.buf = b; /* 要发送的数据缓冲区 */
    68.     msg.len = len + 1; /* 要发送的数据长度 */
    69.
    70.     return i2c_transfer(client->adapter, &msg, 1);
    71. }

    在设备结构体里面添加一个执行void的指针成员变量private_data，此成员变量用于保存设备的私有数据，在 I2C 设备驱动中一般将其指向 I2C 设备对应的i2c_client。

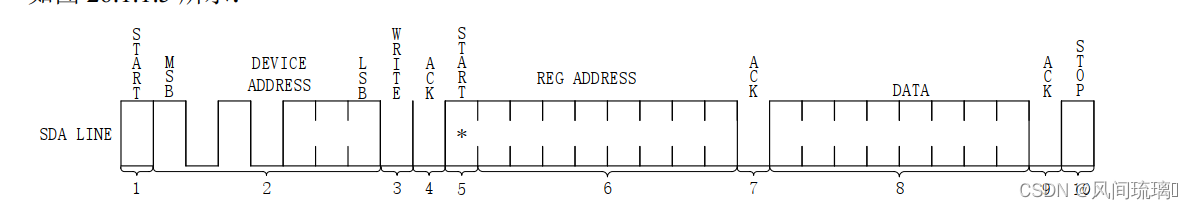

    xxx_read_regs 函数用于读取 I2C 设备多个寄存器数据，然后定义了一个i2c_msg 数组， 2 个数组元素。如图，I2C写时序图，因为 I2C 读取数据的时候要先发送要读取的寄存器地址，然后再读取数据，所以需要准备两个 i2c_msg。一个用于发送寄存器地址，一个用于读取寄存器值。

    对于 msg[0]， 将 flags设置为 0， 表示写数据。 msg[0]的 addr 是 I2C 设备的器件地址， msg[0]的 buf 成员变量就是要读取的寄存器地址。 对于 msg[1]， 将 flags 设置为 I2C_M_RD， 表示读取数据。 msg[1]的 buf 成员变量用于保存读取到的数据， len 成员变量就是要读取的数据长度。 调用 i2c_transfer 函数完成 I2C 数据读操作。

    xxx_write_regs 函数用于向 I2C 设备多个寄存器写数据。 数组 b 用于存放寄存器首地址和要发送的数据，msg 的 addr设置为 I2C 器件地址。然后设置 msg 的 flags 为 0， 也就是写数据。设置要发送的数据， 也就是数组 b。设置 msg 的 len 为 len+1， 因为要加上一个字节的寄存器地址。 最后通过 i2c_transfer 函数完成向 I2C 设备的写操作。

    另外还有两个API函数分别用于I2C数据的收发操作，这两个函数都会调用i2c_transfer。I2C 数据发送函数 i2c_master_send。

    int i2c_master_send(const struct i2c_client *client,const char *buf,int count)

    client： I2C 设备对应的 i2c_client
    buf：要发送的数据
    count： 要发送的数据字节数，要小于 64KB，以为 i2c_msg 的 len 成员变量是一个 u16(无
    符号 16 位)类型的数据。
    返回值： 负值，失败，其他非负值，发送的字节数

     I2C 数据接收函数为 i2c_master_recv。

    int i2c_master_recv(const struct i2c_client *client,char *buf,int count)
    client： I2C 设备对应的 i2c_client
    buf：要接收的数据

    count： 要接收的数据字节数，要小于 64KB，以为 i2c_msg 的 len 成员变量是一个 u16(无
    符号 16 位)类型的数据
    返回值： 负值，失败，其他非负值，发送的字节数




  • 相关阅读:
    电脑怎么截图，4种简单常用的截图方法
    【JAVA】List
    操作系统——进程和线程相关知识
    开源思维导图白板工具
    Windows电脑如何手动设置IP地址和DNS？
    温湿度传感器为什么会有这么多型号，应该如何挑选？
    三、流程控制及循环《2022 solidity8.+ 版本教程到实战》
    香港服务器在大陆连不上怎么回事？
    文章摘要智能提取【基于BERT技术】
    记录在windows下安装MySQL所遇到的各种坑
  • 原文地址：https://blog.csdn.net/qq_53144843/article/details/127089880
