目标检测-DETR

今天聊nms时想起了这个 , 这个不需要nms, 目前nms free还不是太好 后处理还是需要, 好了还是搬运今天的主角把, 大佬们勿怪啊~~

TRansformer之前还是发了一些文章的~~ 这里在说一下哈

DETR的全称是DEtection TRansformer，是Facebook提出的基于Transformer的端到端目标检测网络

开源代码 GitHub - facebookresearch/detr: End-to-End Object Detection with Transformers

Transformer自2017年被提出以来，迅速得到了广泛应用，不仅仅在NLP领域基本成为了一个统一的范式， 也被应用到一些视觉的领域，比如图像分类、目标检测、行为识别等，在部分功能上取代了CNN，大有一种统一NLP和CV的趋势。

作为Transformer用在目标检测领域的开山之作，DETR是CV领域学习Transformer绕不过的一道坎。前人栽树后人乘凉，学习一些经典的思路和代码对自己的提升也是巨大的。

Transformer最早由Google提出，成功应用于自然语言处理，目前已经在许多自然语言处理任务中取得了SOTA的成果。Transformer本质上仍然是一个Encoder-Decoder的结构，encoder和decoder均是一种Self-Attention模块的多重叠加，结构如图所示：

原版Transformer结构

和传统的序列模型如RNN相比，Transformer的主要改进在于：

• 将RNN变为多个自注意力Self-Attention结构的叠加
• 并行计算序列中任意元素相对于其他所有元素的相关性，高效地提取上下文中的相关性，并引入多头注意力Multi-head Attention机制，从多角度提取特征
• 用位置编码来描述序列的前后信息，取代了RNN串行的计算过程

这里推荐几个参考博客，里面有详细的动画展示了序列模型和自注意力机制是如何工作的

图解Transformer：

The Illustrated Transformer – Jay Alammar – Visualizing machine learning one concept at a time.

The Illustrated Transformer：

The Illustrated Transformer – Jay Alammar – Visualizing machine learning one concept at a time.

图解sequence model和Attention：

Visualizing A Neural Machine Translation Model (Mechanics of Seq2seq Models With Attention) – Jay Alammar – Visualizing machine learning one concept at a time.

此外哈佛大学还编写了一个极为详细的注解Attention is All You Need原文的博客，使用代码实现了Transformer的每一个关键步骤。可以在github或Google Colab上找到该项目的源代码：

The Annotated Transformer

以及对应的中文翻译版本：

搞懂Transformer结构，看这篇PyTorch实现就够了（上） - 知乎

下面结合PyTorch的接口展示一下Transformer的实际用法。

PyTorch的接口定义参考

Transformer — PyTorch 1.12 documentation

可以看出PyTorch对Transformer的封装是通过torch.nn.Transformer来实现的。该对象的构造函数比较复杂，主要包含以下几个参数：

torch.nn.Transformer(d_model: int = 512,nhead: int = 8,num_encoder_layers: int = 6,num_decoder_layers: int = 6,dim_feedforward: int = 2048,dropout: float = 0.1,activation: str = 'relu',custom_encoder: Optional[Any] = None,custom_decoder: Optional[Any] = None)

 nn.Transformer参数

其中d_model是word embedding的channel数；n_head是多头注意力的个数，论文中为8；num_encoder_layers和num_decoder_layers分别对应编码器和解码器的自注意力模块叠加的次数；dim_feedforward对应编码器-解码器中的Linear层的维度。

nn.Transformer的forward函数实现了编码和解码的过程：

forward(src: torch.Tensor,tgt: torch.Tensor,src_mask: Optional[torch.Tensor] = None,tgt_mask: Optional[torch.Tensor] = None,memory_mask: Optional[torch.Tensor] = None,src_key_padding_mask: Optional[torch.Tensor] = None,tgt_key_padding_mask: Optional[torch.Tensor] = None,memory_key_padding_mask: Optional[torch.Tensor] = None)→ torch.Tensor

forward的参数也比较多，如图所示：

其中必须的两个是src和tgt，分别对应于编码器的输入inputs和解码器的输入outputs。tgt的作用有点类似于一种条件约束。Decoder的第一层的tgt输入是一个词嵌入向量，从第二层开始是前一层的计算结果。

其他可选参数中，[src/tgt/memory]_mask是一个掩码数组，定义了计算Attention的策略，对应于原文的3.1节。一个通俗解释为：一个词序列中，每个词只能被它前面的词所影响，所以这个词后面的所有位置都需要被忽略，所以在计算Attention的时候，该词向量和它后面的词向量的相关性为0。

[src/tgt/memory]_key_padding_mask也是掩码数组，定义了src, tgt和memory中哪些位置需要保留，哪些需要忽略。

这些参数的shape依次为：

• src: (S,N,E)
• tgt: (T,N,E)
• src_mask: (S,S)
• tgt_mask: (T,T)
• memory_mask: (T,S)
• src_key_padding_mask: (N,S)
• tgt_key_padding_mask: (N,T)
• memory_key_padding_mask: (N,S)

Transformer输出的shape为：

• output: (T,N,E)

其中S为源序列的长度，T为目标序列的长度，N为batch size，E为词嵌入向量的维度。

好了下面是今天真正的主角了...

DETR

DETR的思路和传统的目标检测的本质思路有相似之处，但表现方式很不一样。传统的方法比如Anchor-based方法本质上是对预定义的密集anchors进行类别的分类和边框系数的回归。DETR则是将目标检测视为一个集合预测问题（集合和anchors的作用类似）。由于Transformer本质上是一个序列转换的作用，因此，可以将DETR视为一个从图像序列到一个集合序列的转换过程。该集合实际上就是一个可学习的位置编码（文章中也称为object queries或者output positional encoding，代码中叫作query_embed）。

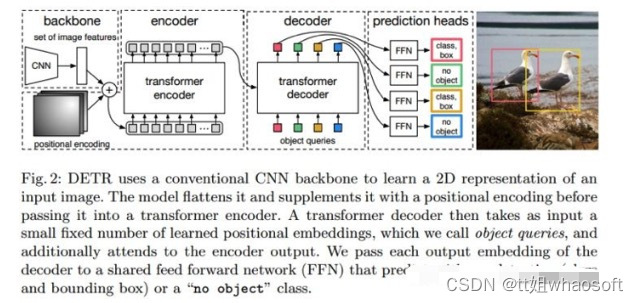

DETR的网络结构如图所示：

DETR算法流程

DETR使用的Transformer结构和原始版本稍有不同：

DETR的encoder decoder

spatial positional encoding是作者自己提出的二维空间位置编码方法，该位置编码分别被加入到了encoder的self attention和decoder的cross attention，同时object queries也被加入到了decoder的两个attention中。而原版的Transformer将位置编码加到了input和output embedding中。值得一提的是，作者在消融实验中指出即使不给encoder添加任何位置编码，最终的AP也只比完整的DETR下降了1.3个点。

代码基于PyTorch重写了TransformerEncoderLayer, TransformerDecoderLayer类，用到的PyTorch接口只有nn.MultiheadAttention类。源码需要PyTorch 1.5.0以上版本。

代码核心位于models/transformer.py和models/detr.py。

transformer.py

class Transformer(nn.Module):

    def __init__(self, d_model=512, nhead=8, num_encoder_layers=6,
                 num_decoder_layers=6, dim_feedforward=2048, dropout=0.1,
                 activation="relu", normalize_before=False,
                 return_intermediate_dec=False):
        super().__init__()
        encoder_layer = TransformerEncoderLayer(d_model, nhead, dim_feedforward,
                                                dropout, activation, normalize_before)
        encoder_norm = nn.LayerNorm(d_model) if normalize_before else None
        self.encoder = TransformerEncoder(encoder_layer, num_encoder_layers, encoder_norm)
        decoder_layer = TransformerDecoderLayer(d_model, nhead, dim_feedforward,
                                                dropout, activation, normalize_before)
        decoder_norm = nn.LayerNorm(d_model)
        self.decoder = TransformerDecoder(decoder_layer, num_decoder_layers, decoder_norm,
                                          return_intermediate=return_intermediate_dec)

    def forward(self, src, mask, query_embed, pos_embed):
        # flatten NxCxHxW to HWxNxC
        bs, c, h, w = src.shape
        src = src.flatten(2).permute(2, 0, 1)
        pos_embed = pos_embed.flatten(2).permute(2, 0, 1)
        query_embed = query_embed.unsqueeze(1).repeat(1, bs, 1)
        mask = mask.flatten(1)

        tgt = torch.zeros_like(query_embed)
        memory = self.encoder(src, src_key_padding_mask=mask, pos=pos_embed)
        hs = self.decoder(tgt, memory, memory_key_padding_mask=mask,
                          pos=pos_embed, query_pos=query_embed)
        return hs.transpose(1, 2), memory.permute(1, 2, 0).view(bs, c, h, w)

Transformer类包含了一个Encoder和一个Decoder对象。相关类的实现均可在transformer.py中找到。重点看一下forward函数，有一个对输入tensor的变换操作：# flatten NxCxHxW to HWxNxC。

结合PyTorch中对src和tgt的形状定义可以发现，DETR的思路是将backbone输出特征图的像素展开成一维后当成了序列长度，而batch和channel的定义不变。故而DETR可以计算特征图的每一个像素相对于其他所有像素的相关性，这一点在CNN中是依靠感受野来实现的，可以看出Transformer能够捕获到比CNN更大的感受范围。

DETR在计算attention的时候没有使用masked attention，因为将特征图展开成一维以后，所有像素都可能是互相关联的，因此没必要规定mask。而src_key_padding_mask是用来将zero_pad的部分给去掉。

forward函数中有两个关键变量pos_embed和query_embed。其中pos_embed是位置编码，位于models/position_encoding.py.

position_encoding.py

针对二维特征图的特点，DETR实现了自己的二维位置编码方式。代码如下

class PositionEmbeddingSine(nn.Module):
    """
    This is a more standard version of the position embedding, very similar to the one
    used by the Attention is all you need paper, generalized to work on images.
    """
    def __init__(self, num_pos_feats=64, temperature=10000, normalize=False, scale=None):
        super().__init__()
        self.num_pos_feats = num_pos_feats
        self.temperature = temperature
        self.normalize = normalize
        if scale is not None and normalize is False:
            raise ValueError("normalize should be True if scale is passed")
        if scale is None:
            scale = 2 * math.pi
        self.scale = scale

    def forward(self, tensor_list: NestedTensor):
        x = tensor_list.tensors
        mask = tensor_list.mask
        assert mask is not None
        not_mask = ~mask
        y_embed = not_mask.cumsum(1, dtype=torch.float32)
        x_embed = not_mask.cumsum(2, dtype=torch.float32)
        if self.normalize:
            eps = 1e-6
            y_embed = y_embed / (y_embed[:, -1:, :] + eps) * self.scale
            x_embed = x_embed / (x_embed[:, :, -1:] + eps) * self.scale

        dim_t = torch.arange(self.num_pos_feats, dtype=torch.float32, device=x.device)
        dim_t = self.temperature ** (2 * (dim_t // 2) / self.num_pos_feats)

        pos_x = x_embed[:, :, :, None] / dim_t
        pos_y = y_embed[:, :, :, None] / dim_t
        pos_x = torch.stack((pos_x[:, :, :, 0::2].sin(), pos_x[:, :, :, 1::2].cos()), dim=4).flatten(3)
        pos_y = torch.stack((pos_y[:, :, :, 0::2].sin(), pos_y[:, :, :, 1::2].cos()), dim=4).flatten(3)
        pos = torch.cat((pos_y, pos_x), dim=3).permute(0, 3, 1, 2)
        return pos

的mask是一个位置掩码数组，对于一个没有经过zero_pad的图像，它的mask是一个全为0的数组。

Transformer原文中采用的位置编码方式为正弦编码，计算公式为

Transformer位置编码

pos是词向量在序列中的位置，而 i 是channel的index。对照代码，可以看出DETR是为二维特征图的 x 和 y 方向各自计算了一个位置编码，每个维度的位置编码长度为num_pos_feats（该数值实际上为hidden_dim的一半），对x或y，计算奇数位置的正弦，计算偶数位置的余弦，然后将pos_x和pos_y拼接起来得到一个NHWD的数组，再经过permute(0,3,1,2)，形状变为NDHW，其中D等于hidden_dim。这个hidden_dim是Transformer输入向量的维度，在实现上，要等于CNN backbone输出的特征图的维度。所以pos code和CNN输出特征的形状是完全一样的。

src = src.flatten(2).permute(2, 0, 1)
pos_embed = pos_embed.flatten(2).permute(2, 0, 1)

将CNN输出的features和pos code均进行flatten和permute操作，将形状变为SNE，符合PyTorch的输入形状定义。在TransformerEncoder中，会将src和pos_embed相加。可自行查看代码。

detr.py

• class DETR

该类封装了整个DETR的计算流程。首先来看论文中反复提到的object queries到底是什么。

答案就是query_embed。

代码中，query_embed实际上就是一个embedding数组：

self.query_embed = nn.Embedding(num_queries, hidden_dim)

其中，num_queries是预定义的目标查询的个数，代码中默认为100。它的意义是：根据Encoder编码的特征，Decoder将100个查询转化成100个目标。通常100个查询已经足够了，很少有图像能包含超过100个目标（除非超密集的任务），相比之下，基于CNN的方法要预测的anchors数目动辄上万，计算代价实在是很大。

Transformer的forward函数中定义了一个和query_embed形状相同的全为0的数组target，然后在TransformerDecoderLayer的forward中把query_embed和target相加（这里query_embed的作用表现的和位置编码类似），在self attention中作为query和key；在multi-head attention中作为query：

class TransformerDecoderLayer(nn.Module):
    def forward_post(self, tgt, memory,
                     tgt_mask: Optional[Tensor] = None,
                     memory_mask: Optional[Tensor] = None,
                     tgt_key_padding_mask: Optional[Tensor] = None,
                     memory_key_padding_mask: Optional[Tensor] = None,
                     pos: Optional[Tensor] = None,
                     query_pos: Optional[Tensor] = None):
        q = k = self.with_pos_embed(tgt, query_pos)
        tgt2 = self.self_attn(q, k, value=tgt, attn_mask=tgt_mask,
                              key_padding_mask=tgt_key_padding_mask)[0]
        tgt = tgt + self.dropout1(tgt2)
        tgt = self.norm1(tgt)
        tgt2 = self.multihead_attn(query=self.with_pos_embed(tgt, query_pos),
                                   key=self.with_pos_embed(memory, pos),
                                   value=memory, attn_mask=memory_mask,
                                   key_padding_mask=memory_key_padding_mask)[0]
        tgt = tgt + self.dropout2(tgt2)
        tgt = self.norm2(tgt)
        tgt2 = self.linear2(self.dropout(self.activation(self.linear1(tgt))))
        tgt = tgt + self.dropout3(tgt2)
        tgt = self.norm3(tgt)
        return tgt

object queries在经过decoder的计算以后，会输出一个形状为TNE的数组，其中T是object queries的序列长度，即100，N是batch size，E是特征channel。

最后通过一个Linear层输出class预测，通过一个多层感知机结构输出box预测：

self.class_embed = nn.Linear(hidden_dim, num_classes + 1)
self.bbox_embed = MLP(hidden_dim, hidden_dim, 4, 3)

#forward
hs = self.transformer(self.input_proj(src), mask, self.query_embed.weight, pos[-1])[0]
outputs_class = self.class_embed(hs)
outputs_coord = self.bbox_embed(hs).sigmoid()
out = {'pred_logits': outputs_class[-1], 'pred_boxes': outputs_coord[-1]}

分类输出的通道为num_classes+1，类别从0开始，背景类别为num_classes。

• class SetCriterion

该类负责loss的计算。

基于CNN的方法会计算每个anchor的预测结果，然后利用预测结果和ground truth box之间计算iou，挑选iou大于一定阈值的那些anchors作为正样本，来回归它们的class和box deltas。类似的，DETR也会计算每个object query的prediction，但DETR会直接计算box的四个角的归一化值，而不再基于box deltas：

然后将这些object predictions和ground truth box之间进行二分匹配。DETR使用匈牙利算法来完成这一匹配过程。

 DETR set匹配

假如有N个目标，那么100个object predictions中就会有N个能够匹配到这N个ground truth，其他的都会和“no object”匹配成功，这些predictions的类别label就会被分配为num_classes，即表示该prediction是背景。

这样的设计是很不错的，理论上每个object query都有唯一匹配的目标，不会存在重叠，所以DETR不需要nms进行后处理。

根据匹配结果计算loss的公式为：



损失函数

class SetCriterion(nn.Module):
    def forward(self, outputs, targets):
        """ This performs the loss computation.
        Parameters:
             outputs: dict of tensors, see the output specification of the model for the format
             targets: list of dicts, such that len(targets) == batch_size.
                      The expected keys in each dict depends on the losses applied, see each loss' doc
        """
        outputs_without_aux = {k: v for k, v in outputs.items() if k != 'aux_outputs'}

        # Retrieve the matching between the outputs of the last layer and the targets
        indices = self.matcher(outputs_without_aux, targets)

        # Compute the average number of target boxes accross all nodes, for normalization purposes
        num_boxes = sum(len(t["labels"]) for t in targets)
        num_boxes = torch.as_tensor([num_boxes], dtype=torch.float, device=next(iter(outputs.values())).device)
        if is_dist_avail_and_initialized():
            torch.distributed.all_reduce(num_boxes)
        num_boxes = torch.clamp(num_boxes / get_world_size(), min=1).item()

        # Compute all the requested losses
        losses = {}
        for loss in self.losses:
            losses.update(self.get_loss(loss, outputs, targets, indices, num_boxes))

通过self.matcher将outputs_without_aux和targets进行匹配。匈牙利算法会返回一个indices tuple，该tuple包含了src和target的index。具体匹配过程请参考models/matcher.py。

1. 分类loss

分类loss采用的是交叉熵损失，针对所有predictions

def loss_labels(self, outputs, targets, indices, num_boxes, log=True):
    src_logits = outputs['pred_logits']

    idx = self._get_src_permutation_idx(indices)
    target_classes_o = torch.cat([t["labels"][J] for t, (_, J) in zip(targets, indices)])
    target_classes = torch.full(src_logits.shape[:2], self.num_classes,
                                    dtype=torch.int64, device=src_logits.device)
    target_classes[idx] = target_classes_o

    loss_ce = F.cross_entropy(src_logits.transpose(1, 2), target_classes, self.empty_weight)
    losses = {'loss_ce': loss_ce}

    return losses

target_classes_o是按target index获取的所有匹配成功的真值类别，并按src index将其放入target_classes的对应位置。匹配失败的predictions在target_classes中用self.num_classes来填充。函数_get_src_permutation_idx的作用是从indices tuple中取得src的batch index和对应的match index。  whaosoft aiot http://143ai.com

2. box loss

box loss采用了l1 loss和giou loss，针对匹配成功的predictions

def loss_boxes(self, outputs, targets, indices, num_boxes):
    """Compute the losses related to the bounding boxes, the L1 regression loss and the GIoU loss
       targets dicts must contain the key "boxes" containing a tensor of dim [nb_target_boxes, 4]
       The target boxes are expected in format (center_x, center_y, w, h), normalized by the image size.
    """
    assert 'pred_boxes' in outputs
    idx = self._get_src_permutation_idx(indices)
    src_boxes = outputs['pred_boxes'][idx]
    target_boxes = torch.cat([t['boxes'][i] for t, (_, i) in zip(targets, indices)], dim=0)

    loss_bbox = F.l1_loss(src_boxes, target_boxes, reduction='none')

    losses = {}
    losses['loss_bbox'] = loss_bbox.sum() / num_boxes

    loss_giou = 1 - torch.diag(box_ops.generalized_box_iou(
        box_ops.box_cxcywh_to_xyxy(src_boxes),
        box_ops.box_cxcywh_to_xyxy(target_boxes)))
    losses['loss_giou'] = loss_giou.sum() / num_boxes
    return losses

target_boxes 是按target index获取的所有匹配成功的真值box，src_boxes是按src index获取的匹配成功的predictions，计算它们之间的l1_loss和giou loss

3. mask loss

文章还扩展了全景分割的实验，使用mask loss，用来回归segmentation map，这里就不展开将讲解了，感兴趣可以自行查看代码。

实验

和baseline的对比

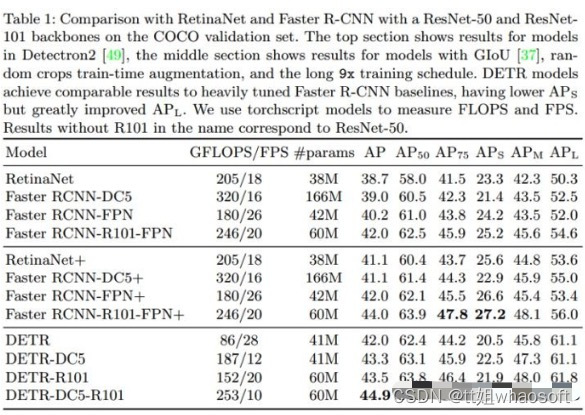

下面看一下DETR的实验结果。文章选择与RetinaNet和Faster-RCNN做比较



 COCO实验对比

​可以看出DETR的效果还是很不错的，基于ResNet50的DETR取得了和经过各种finetune的Faster-RCNN相媲美的效果。同时DETR在大目标检测上性能是最好的，但是小目标上稍差，而且基于match的loss导致学习很难收敛。
Deformable DETR的出现较好的解决了这两个问题。

DETR运行需要巨大的显存。作者使用的图像最大的边长为1333，在16个V100上也只能开到batch size=64，训练了三天，共300个epochs。一般实验室还真玩不起==

DETR用于全景分割

为Decoder的每个object embedding加上一个mask head就可以实现像素级分割的功能

mask head可以和box embed联合训练，也可以训练完了box embed以后再单独训练mask head。

DETR的做法和Mask-RCNN比较像，都是在给定的box prediction的基础上预测该box对应instance的segmentation。这里DETR将mask head输出的attention map进行上采样以后，和backbone的一些分支进行相加，实现一个FPN的功能，然后将所有的box对应的mask map进行bitwise argmax操作，得到最终的分割图。

结语

只想感叹一句，大佬们无论用什么网络结构都能做出惊艳的结果。

个人感觉Transformer最强大的地方还是在于sequence model，而在检测和分割领域，不一定能完全取代CNN，至少目前来看，基于Transformer的结构还是略显臃肿，而且精度不能稳压CNN，尤其是针对小目标，更不要说CNN在移动端、落地应用方面已经打下了坚实的基础，所以将Transformer用在vision任务上，可能更多是停留在学术领域，尤其是一些时序相关的视觉任务，比如行为识别、异常检测、图像理解、图像或视频生成等。
