• 异步FIFO实验小结

    目录

    写在前面

    一、概述

    1. 异步/同步FIFO

    2. 异步fifo的特点

    3. 异步fifo设计结构图

    4. FIFO的常见参数

     5. 异步fifo空/满判断

     6.指针计数器的选择

     7. 格雷码/二进制码相互转换

    8. RTL代码

    9. DUT debug

    二、验证平台构建

    1.验证代码详解

    2.验证功能点

    3. 验证结构

    4. Analysis

    5.部分功能点验证

    1 时钟功能点验证

    ​2 复位功能点验证

    6.覆盖率分析

    1.代码覆盖率

    2.功能覆盖率

    三、整体结构图

    四、Markfile

    写在前面

    本小节内容主要针对异步FIFO进行设计验证，设计结构较为简单。作为SV学习阶段的大练习，其主要目的更多的是对SV基础语法的巩固，以及对验证功能点提取，覆盖率收集的学习。一些提供的代码和分析可能有误，也请阅读该文的小伙伴积极提出问题，一起进步。

    RTL代码获取：

    TB代码获取：

    一、概述

    1. 异步/同步FIFO

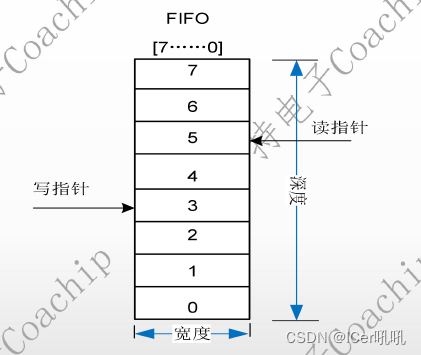

    FIFO在硬件上是一种地址依次自增的Simple Dual Port RAM，按读数据和写数据工作的时钟域是否相同分为同步FIFO和异步FIFO，其中同步FIFO是指读时钟和写时钟为同步时钟，常用于数据缓存和数据位宽转换；异步FIFO通常情况下是指读时钟和写时钟频率有差异，即由两个异步时钟驱动的FIFO，由于读写操作是独立的，故常用于多比特数据跨时钟域处理。

    2. 异步fifo的特点

    异步fifo用于在不同的时钟域（clock domain）之间安全地传输数据。而同步FIFO主要是解决数据传输速率匹配问题；因此，异步fifo需要进行同步（synchronize）处理；一般来讲，我们可以采用同步器（由2FF组成）对单bit的信号进行同步操作。注意，这里的打拍是针对单bit信号而已的。

     但是，二进制数的自增一位变化位数不仅仅是一位，所以在同步的过程中我们使用的格雷码或者独热码，由于独热码占位较多，所以格雷码被广泛应用。在使用格雷码的同时，还需要注意fifo的深度必须是2^n,具体原因后边将展开解释。

    3. 异步fifo设计结构图

    由结构图可知，异步FIFO主要划分两个时钟域

    写时钟域：

            always@(posedge wclk);  if(wclken && !wfull) mem[waddr]<=wdata;，表示只要MEM非满且写使能有效，即可往MEM写数据；而wfull_val =(wgraynext=={~wq2_rptr[ADDRSIZE:ADDRSIZE-1],wq2_rptr[ADDRSIZE-2:0]}); 表示读写指针之间的位移等于FIFO的最大深度，至于gray码高2bit相反原因下面详解。

    读时钟域：

            assign rdata<=mem[raddr];，表示只要MEM 有数据，即可往MEM读数据（此处加上rempty的判断会更好）；而rempty_val = (rgraynext==rq2_wptr); 表示读指针追上写指针，即MEM内没有数据。

    4. FIFO的常见参数

    FIFO的宽度（datasize)：即FIFO一次读写操作的数据位；
    FIFO的深度(depth)：指的是FIFO可以存储多少个N位的数据（如果宽度为N）。
    满标志（wfull）：FIFO已满或将要满时由FIFO的状态电路送出的一个信号，以阻止FIFO的写操作继续向FIFO中写数据而造成溢出（overflow）。
    空标志(rempty)：FIFO已空或将要空时由FIFO的状态电路送出的一个信号，以阻止FIFO的读操作继续从FIFO中读出数据而造成无效数据的读出（underflow）。
    读时钟(rclk)：读操作所遵循的时钟，在每个时钟沿来临时读数据。
    写时钟(wclk)：写操作所遵循的时钟，在每个时钟沿来临时写数据。

    读使能(rcin)：读操作有效，允许从fifo mem中读取数据。
    写使能(wcin)：写操作有效，允许向fifo mem中写入数据。

    读指针(rptr)：每读出一个数据。读指针加1，始终指向当前要读出的数据的位置。
    写指针(wptr)：每写入一个数据。写指针加1，始终指向下一次将要写入的数据的位置。

     5. 异步fifo空/满判断

    读空状态可以理解为读地址指针追上写地址指针

    实现代码：rempty_val = (rgraynext==rq2_wptr);

    写满状态可以理解为写地址指针再次追上读地址指针

    实现代码：wfull_val =(wgraynext=={~wq2_rptr[ADDRSIZE:ADDRSIZE-1],wq2_rptr[ADDRSIZE-2:0]});

     满标志判断，gray码高2bit相反分析：

    细心的小伙伴应该可以发现，上面在提到写满时，说的是写指针再次追上读指针，也就是说，写满时，写指针比读指针多走一圈，为了便于区分，将地址位宽从4 bit拓宽到5 bit，因此此时的写指针地址可以认为是11010

    11010的格雷码是10111， 01010的格雷码是01111，对比两个格雷码是不是可以发现，此时高两位相反，低两位相同，这便是格雷码下写满的判断条件；

    空/满标志处理细节：

    ▷ 把读、写指针都额外增加1bit，假如FIFO的深度为8，理论上指针位只需要[2:0]。为了能够正确甄别空、满，需要将指针都扩展到[3:0]。
    ▷ 其中额外引入的最高位[3]，用于辅助甄别是否已经发生了回环(wrap around)的情形。当指针计满FIFO的深度，折回头重新开始时，最高位MSB加1，其它位清0。
    ▷ 如果读写指针的最高位不同，就意味着写指针速度快，并已经多完成一次回环。
    ▷ 如果两个指针的最高位相同，就意味着双方完成了相同次数的回环。

     6.指针计数器的选择

    两种计数方法对比：

            普通二进制计数

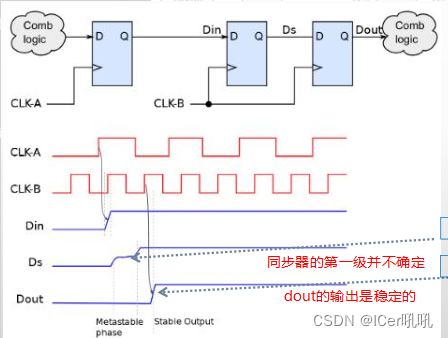

         数据同步问题：> 1 bit，从一个clock domain到另一个clock domain，由于亚稳态现象的出现，会导致数据出错； 极端情形：所有的数据位都变化；

            格雷码计数

         每次当从一个值变化到相邻的一个值时，有且仅有一位发生变化；

    1. 由于格雷码的这种特性，我们就可以通过简单的synchronizer对指针（多位宽）进行同步操作了，而不用担心由于发生亚稳态而出现数据错误的情形（前边有解释）；
    2. 对于2的整数次幂的FIFO，采用格雷码计数器； 接近2的整数次幂的FIFO, 采用接近2的幂次方格雷码修改实现；如果这两种都满足不了，就设计一种查找表的形式实现。所以，一般采用2的幂次方格雷码实现FIFO，会浪费一些地址空间，但可以简化控制电路；
      需要注意：格雷码计数器适用于地址范围空间为2的整数次幂的FIFO，例如8， 16， 32， 64…

     7. 格雷码/二进制码相互转换

    二进制码转格雷码只需将二进制码字整体右移一位，最高位补0，再与原先的码字按位做异或操作（如下图）

    实现代码：rgraynext = (rbinnext>>1)^rbinnext;

    格雷码转二进制码，将格雷码的最高位作为二进制的最高位，将格雷码次高位与二进制码最高位异或运算，得到二进制码次高位，以此类推（如图）。

    8. RTL代码

    1. module fifo1 #(parameter DSIZE = 8, parameter ASIZE = 4)
    2. 				(input [DSIZE-1:0] wdata,
    3. 				 input winc,wclk,wrst_n,
    4. 				 input rinc,rclk,rrst_n,
    5. 				 output[DSIZE-1:0] rdata,
    6. 				 output wfull,
    7. 				 output rempty
    8. 				 );
    9.
    10. wire [ASIZE-1:0] waddr,raddr;
    11. wire [ASIZE:0] wptr,rptr,wq2_rptr,rq2_wptr;
    12.
    13. sync_r2w sync_r2w   (.rptr(rptr),
    14. 					 .wclk(wclk),
    15. 					 .wrst_n(wrst_n),
    16. 					 .wq2_rptr(wq2_rptr)
    17. 					 );
    18.
    19. sync_w2r sync_w2r   (.wptr(wptr),
    20. 					 .rclk(rclk),
    21. 					 .rrst_n(rrst_n),
    22. 					 .rq2_wptr(rq2_wptr)
    23. 					 );
    24. rptr_empty #(ASIZE) rptr_empty(.rclk(rclk),
    25. 					  .rrst_n(rrst_n),
    26. 					  .rinc(rinc),
    27. 					  .rq2_wptr(rq2_wptr),
    28. 					  .raddr(raddr),
    29. 					  .rempty(rempty),
    30. 					  .rptr(rptr)
    31. 					 );
    32. wptr_full #(ASIZE)  wptr_full(.wq2_rptr(wq2_rptr),
    33. 					 .wclk(wclk),
    34. 					 .wrst_n(wrst_n),
    35. 					 .winc(winc),
    36. 					 .wfull(wfull),
    37. 					 .waddr(waddr),
    38. 					 .wptr(wptr)
    39. 					 );
    40. fifomem #(DSIZE,ASIZE) fifomem (.wdata(wdata),
    41. 					 .waddr(waddr),
    42. 					 .raddr(raddr),
    43. 					 .wclken(winc),
    44. 					 .wfull(wfull),
    45. 					 .wclk(wclk),
    46. 					 .rdata(rdata)
    47. 					 );
    48. endmodule
    49.
    50.
    51. module fifomem #(parameter DATASIZE = 8,parameter ADDRSIZE = 4) //mem data word width,number od mem address bits
    52. 			(input [DATASIZE-1:0] wdata,
    53. 			 input [ADDRSIZE-1:0] waddr,raddr,
    54. 			 input wclken, wfull, wclk,
    55. 			 output[DATASIZE-1:0] rdata);
    56.
    57. `ifdef 	VENDORRAM
    58. //instantiation of a vendor's dual-port RAM
    59. vendor_ram mem(.dout(rdata),
    60. 			   .din(wdata),
    61. 			   .waddr(waddr),
    62. 			   .raddr(raddr),
    63. 			   .wclken(wclken),
    64. 			   .wclken_n(wfull),
    65. 			   .clk(wclk)
    66. 			   );
    67. `else
    68. //RTL verilog mem model
    69. localparam DEPTH = 1<
    70. reg [DATASIZE-1:0] mem [0:DEPTH-1];
    71. assign rdata<=mem[raddr];
    72.
    73. always@(posedge wclk);
    74. 	if(wclken && !wfull)
    75. 	mem[waddr]<=wdata;
    76. `endif
    77.
    78. endmodule
    79.
    80.
    81. module rptr_empty #(parameter ADDRSIZR = 4)
    82. 					(input rclk,rrst_n,rinc,
    83. 					 input [ADDRSIZR-1:0] rq2_wptr,
    84. 					 output[ADDRSIZR-1:0] raddr,
    85. 					 output reg rempty,
    86. 					 output reg [ADDRSIZR:0] rptr
    87. 					 );
    88.
    89. reg [ADDRSIZR:0] rbin;
    90. wire[ADDRSIZR:0] rgraynext, rbinnext;
    91. wire rempty_val;
    92.
    93. //mem read-address pointer
    94. assign raddr = rbin[ADDRSIZR-1:0];
    95. assign rbinnext = rbin + (rinc & ~rempty);
    96. assign rgraynext = (rbinnext>>1)^rbinnext;
    97. //--------------------------------------------------------
    98. //fifo empty when the next rptr == synchronized wptr or on reset
    99. //--------------------------------------------------------
    100. assign rempty_val = (rgraynext==rq2_wptr);
    101.
    102. //-----------------------
    103. //GRAYSTYLE2 pointer
    104. //-----------------------
    105.
    106. always@(posedge rclk or negedge rrst_n)
    107. 	if(!rrst_n)
    108. 		{rbin,rptr} <= 0;
    109. 	else
    110. 		{rbin,rptr} <= {rbinnext,rgraynext};
    111.
    112. always@(posedge rclk or negedge rrst_n)
    113. 	if(!rrst_n)
    114. 		rempty<=1'b1;
    115. 	else
    116. 		rempty<=rempty_val;
    117. endmodule
    118.
    119.
    120. module wptr_full #(parameter ADDRSIZE = 4)
    121. 					(input [ADDRSIZE:0] wq2_rptr,
    122. 					 input wclk,wrst_n,winc,
    123. 					 output reg wfull,
    124. 					 output [ADDRSIZE-1:0] waddr,
    125. 					 output reg [ADDRSIZE:0] wptr
    126. 					 );
    127.
    128. reg [ADDRSIZE:0] wbin;
    129. reg [ADDRSIZE:0] wbinnext,wgraynext;
    130. wire wfull_val;
    131.
    132. //mem write-address pointer
    133. assign waddr = wbin[ADDRSIZE-1:0];
    134. assign wbinnext = wbin + (winc & ~wfull);
    135. assign wgraynext = (wbinnext>>1) ^ wbinnext;
    136. //--------------------------------------------
    137. assign wfull_val =(wgraynext=={~wq2_rptr[ADDRSIZE:ADDRSIZE-1],wq2_rptr[ADDRSIZE-2:0]});
    138.
    139. //GRAYSTYLE2 pointer
    140. always@(posedge rclk or negedge wrst_n)
    141. 	if(!wrst_n)
    142. 	{wbin,wptr} <= 0;
    143. 	else
    144. 	{wbin,wptr} <= {wbinnext,wgraynext};
    145.
    146. always@(posedge rclk or negedge wrst_n)
    147. 	if(!wrst_n)
    148. 	wfull<= 1'b0;
    149. 	else
    150. 	wfull<= wfull_val;
    151. endmodule
    152.
    153.
    154. module sync_r2w #(parameter ADDRSIZE = 4)
    155. 					(input [ADDRSIZE:0] rptr,
    156. 					 input wclk,wrst_n,
    157. 					 output reg [ADDRSIZE:0] wq2_rptr
    158. 					 );
    159.
    160. reg [ADDRSIZE:0] wq1_rptr;
    161.
    162. always@(posedge wclk or negedge wrst_n)
    163. 	if(!wrst_n)
    164. 		{wq2_rptr,wq1_rptr} <= 0;
    165. 	else
    166. 		{wq2_rptr,wq1_rptr} <= {wq1_rptr,rptr};
    167. endmodule
    168.
    169.
    170. module sycn_w2r #(parameter ADDRSIZE = 4)
    171. 					(input [ADDRSIZE:0] wptr,
    172. 					 input rclk, rrst_n,
    173. 					 output[ADDRSIZE:0] rq2_wptr
    174. 					 );
    175.
    176. reg [ADDRSIZE:0] rq1_wptr;
    177.
    178. always@(posedge rclk or negedge rrst_n)
    179. 	if(!rrst_n)
    180. 	{rq2_wptr,rq1_wptr} <= 0;
    181. 	else
    182. 	{rq2_wptr,rq1_wptr} <= {rq1_wptr,wptr};
    183.
    184. endmodule

    9. DUT debug

    bug1:wdata没有数据写入时，只要写指针循环一圈后，wfull就会拉高，此时实际上没有数据写入，fifo实际为空；

    原因分析：主要是在waddr 和wptr 设置为自增形式，没有考虑wdata的因素，所以将wdata加入作为判断即可

    代码定位：

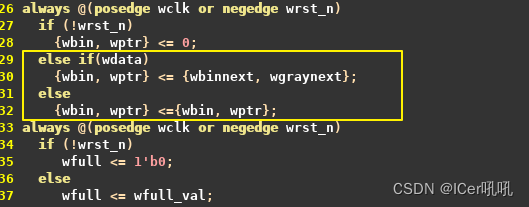

    此处添加了对wdata的判断，只有wdata有数据是，写指针以及写地址才会加1.

     dubug后代码：

    bug2: 在winc拉高的前提下，当wrst_n和rrst_n在拉低过程中没有交集时，在后边即使二者都拉高，且wdata有值，fifo依然不会读入数据，显示为不定态；

    原因分析：从代码的分析中不难发现，当wrst_n拉高后，wfull取决于wgraynext的状态，换句话说，如果wgraynext为不定态，那wfull就是不定态；而wgraynext又取决于wfull的状态，这样就形成了一个闭环，所以需要有一个值提前初始化，打破这种闭环。

    代码定位：

     加入了对wdata的判断，如果有wdata写入，就认为fifo非空，接下来判断是否为空。

    （前些日子突然有小伙伴问我这个问题，后来仔细研究一番发现有一种更简单的修改方法，将wfull_val赋值变量语句中的“=="改为”===“，问题就解决了。

    wfull_val =(wgraynext=={~wq2_rptr[ADDRSIZE:ADDRSIZE-1],wq2_rptr[ADDRSIZE-2:0]})

    wfull_val =(wgraynext==={~wq2_rptr[ADDRSIZE:ADDRSIZE-1],wq2_rptr[ADDRSIZE-2:0]})

    期待大家向我提问哦！

    debug后代码：

    二、验证平台构建

    1.验证代码详解

    由于篇幅受限，验证代码详解请点此链接

    2.验证功能点

    功能类：

    • 一、时钟测试点提取：
    1. read/write相同时钟和不同时钟同时读写；
    2. Read时钟快，write时钟慢，同时读写；
    3. Read时钟慢，write时钟快，同时读写；
    4. 大比例时钟时正常工作：1)write时钟频率是read的4倍，同时读写；2).write时钟频率是read的1/4倍，同时读写.
    • 二、复位测试点提取：
    1. read端口reset测试；
    2. Write端口reset测试；
    3. 先reset read端口，在reset write端口；
    4. 先reset write端口，在reset read端口；
    5. 同时将read和write 进行reset。
    • 三、其他功能测试点提取：
    1. 基本的写功能验证；
    2. 基本的读功能验证；
    3. 读写功能同时进行的验证；

    接口类：

    • 一、Clk验证点提取：

    验证不同频率下功能点是否正确；

    • 二、Reset验证点提取：

    验证不同时刻reset，功能是否正确；

    • 三、寄存器接口验证：

    验证寄存器访问是否正确;

    • 四、串行接口：

    验证发送接收是否符合预期；

    • 五、中断接口：

    验证产生中断触发条件，中断输出以及中断清除是否符合预期；

    场景类：

    • 一、验证收发功能：

    验证是否可以正常接收发送数据，是否符合通信协议；

    异常类：

    1. 空状态下读；
    2. 满状态下写。

    3. 验证结构

    4. Analysis

    S:     if(!wrst_n) {wbin,wptr} <= 0; if(!wrst_n)  wfull<= 1'b0;

    M0: if(!rrst_n) {rbin,rptr} <= 0;   if(!rrst_n)  rempty<=1'b1;

    M1: wrst_n拉高，{wbin,wptr} <= {wbinnext,wgraynext}; wfull<= wfull_val;注意waddr=wbin,

    wbinnext= wbin + (winc & ~wfull);此时，winc为高，wfull非空，所以接下来随着wclk的增加，waddr也会自加，直到wfull拉高为止，即M1-M2阶段；此时虽然为满，但内部没有数据；

    M2:随着waddr的增加，当满足wfull<= wfull_val(full_val =(wgraynext=={~wq2_rptr[ADDRSIZE:

    ADDRSIZE-1],wq2_rptr[ADDRSIZE-2:0]})时，wfull拉高；

    M3:rrst_n拉高,由TB文件激励发送协议，repeat(5)@(posedge itf.wclk); nv.fifowrite(26);等待5个wclk时钟周期，开始发送激励，即M4；

    M4:开始发送激励；

    M5: rrst_n拉高后两个rclk时钟周期，{rq2_wptr,rq1_wptr} <= {rq1_wptr,wptr}; rq2_wptr= wptr，wptr为格雷码11000；此时rempty<=rempty_val (rempty_val = (rgraynext==rq2_wptr))结果为0；rempty拉低；

    M6:写入数据后，随着rclk的增加，raddr开始自加，所以在M6 site raddr指针指向1，但是此时mem内部并没有数据，所以没有读回data；

    M7: rrst_n拉高两个rclk时钟周期后，理论上写入一个数据会被读走一个数据，但是由于wclk的频率是rclk的三倍，所以每次只能是前边的一个数据被写入mem中，但是由于此时写入addr是1，而此时raddr指针指向2，所以读不出数据，将一直保持读指针和写指针差一个地址单位，所以只有读指针循环一圈才可以读出数据，这也是M10读回data的原因；

    M8：wfull拉低的时间为一个wclk周期；

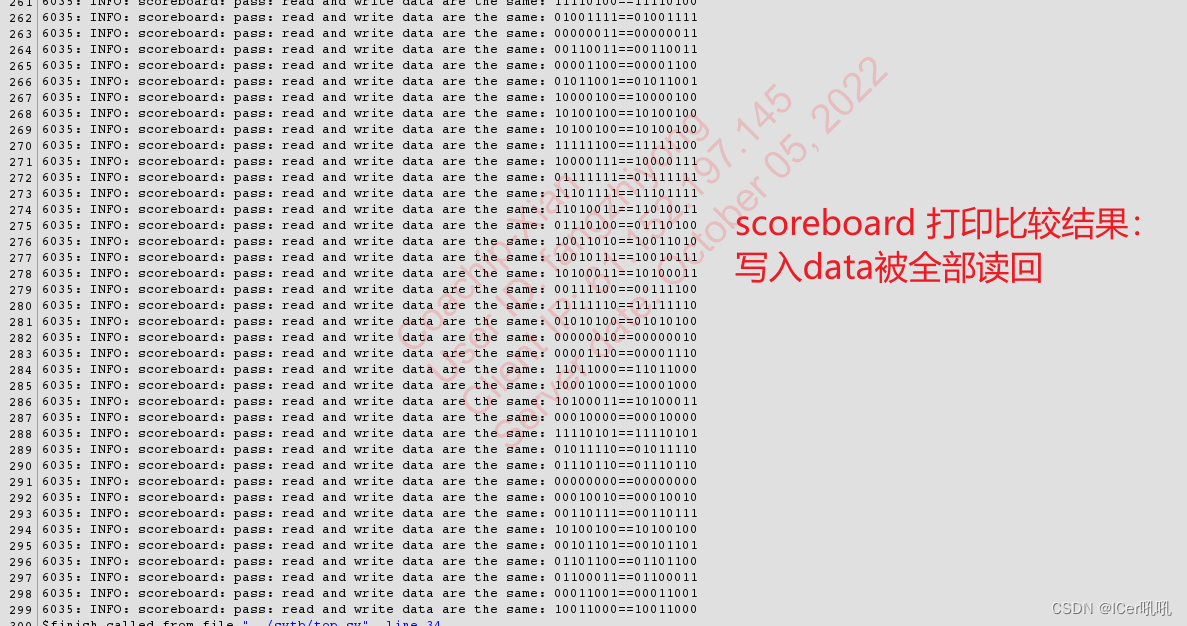

    M9:当所有的data写完，winc拉低，此时实际上mem中只有部分数据写入，其余数据丢失。

    M10：等待raddr循环一个fifo深度，开始读回数据。

    5.部分功能点验证

    1 时钟功能点验证

    case1:读写相同时钟频率同时读写

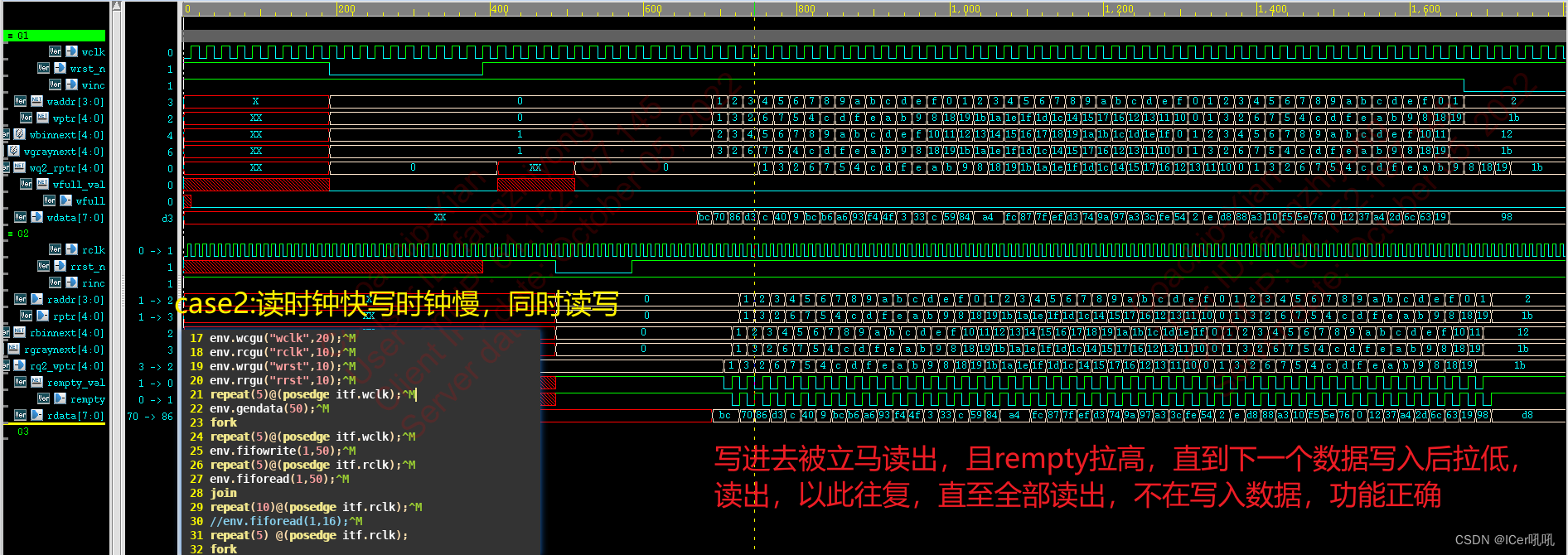

     case2:读时钟快，写时钟慢，同时读写

    case3:读时钟慢，写时钟快，同时读写

    case4: 大比例时钟验证 write时钟频率是read的4倍，同时读写

     case5: 大比例时钟验证 write时钟频率是read的1/4倍，同时读写

     2 复位功能点验证

    case1:先读复位再写复位

    case2:读写同时复位

    6.覆盖率分析

    1.代码覆盖率

    2.功能覆盖率

    三、整体结构图

    四、Markfile

    RTL代码详解：点此链接

    TB代码详解：点此链接
