【GAMES-104现代游戏引擎】4、引擎渲染基础（渲染基础数据、全局光照、PBR、阴影）

游戏渲染的挑战

• 一个场景包含成千上万的GO需要的材质、shader、效果都不尽相同，因此 复杂度极高
• 当代各种硬件的适配难度高，硬件架构一直在变化
• 高帧率、高分辨率的要求下，使得绘制算法绘制一帧的时间越来越短，算法效率要求高
• 绘制系统可以100%的使用显卡，但CPU只能使用一小部分，因为CPU还要处理游戏逻辑、网络、动画、物理、AI等计算

---

1、光栅化流程

光栅化主要流程

• 顶点属性输入（位置、法线、纹理坐标等）
• MVPV变换、裁剪、透视除法后得到每个顶点在屏幕空间的坐标（范围$(0,0)\to (width,height)$），主要由顶点着色器完成
• 光栅化：根据顶点位置采样出三角形所覆盖的像素，交给像素着色器处理
• 像素着色器中对每个像素进行着色计算（纹理映射、光照计算、后处理等）。
• 输出像素着色器的计算结果


---

2、一丢丢显卡知识

SIMD：单指令多数据的数学运算，渲染中有大量的向量、矩阵运算，因此SIMD是非常重要的(CPU GPU都可)
SIMT：单指令多线程，一条指令可以在多个核上做同样的运算
SIMD+SIMT可以让计算速度比单指令单数据快很多。如：一个加法指令c = a + b，在100个核心上同时进行，每个核心又是4个分量同时计算，则速度快400倍

CPU与GPU的数据交换非常的慢，因此衍生出几个原则

• 尽可能单向、批量从CPU向GPU传输数据
• 尽可能不要从GPU中读取数据

Cache的重要性

• 越大的缓存越能减少Cache Miss
• 如果出现Cache Miss，再去内存中取该数据的代价是100多个时钟周期

3、网格绘制组件（Mesh Render Component）

逻辑上的GO是由多个不同的组件组合起来的，其中一个让这个GO变得可见的组件叫 网格绘制组件。

Mesh包含哪些东西？

• 一个顶点数组（位置、法线、UV坐标）
• 索引缓存（D3D中叫index buffer，opengl中叫EBO）。参考这篇文章EBO部分描述

为什么每个顶点都要定义法线？

• 首先如果不逐顶点定义法线，那么在后面的计算中，需要用到法线时，应该根据该顶点周围的三角面的法线求平均得到，而三角面的法线是通过两个边叉乘得出，这样会产生一个问题如下左图所示。面的交接线处的顶点法线是斜着的，这样计算着色就会出问题，但看cube的任何一个表面，表面周围的法线有了梯度，根据这样插值出来的法线逐像素着色计算完成后，这个边就不硬！尽管我们的模型是方方正正非常硬的，但他着色后就看起来不硬
• 因此每个顶点定义法线就很重要，右图所示交界处顶点有2、3个法线的是同一个空间位置定义多个顶点的结果。这样有极大的灵活性，想硬就硬，想软也能软，改变顶点的法线即可


---

4、材质

• Phong Model：Color = Ambient + Diffuse + Specular
• PBR Model：Physically Based Rendering，基于物理的渲染模型
• Subsurface Material：微表面模型


现代的材质模型中，纹理(Texture)起着非常重要的作用，可以说是决定性作用

比如下面这个生锈的球是怎么表现出来的？

• 高光贴图：生锈部分没有高光，未生锈部分有高光
• 法线贴图：表现物体表面的细节
• 金属度贴图、粗糙度贴图、AO（环境光遮蔽贴图）

纹理/贴图：定义球面上每个点的属性

着色器（Shader）

• 首先 shader是一串代码，但是 在游戏引擎中，shader被当做跟纹理、模型一样的 数据 来使用
• 怎么理解？一个球模型、一堆贴图，再用一段shader，就能形成一个生锈铁球、毛线球、玻璃球等等不一样的球。

如何让一个对象的不同部位表现出不同的材质呢？

• 把模型不同部分应用不同的shader和纹理。一个物体还是对应一个顶点数组，但是我们可以定义不同的偏移量offset，将其分成不同的子网格subMesh，对每个submesh应用不同的shader和texture即可
• 总之Mesh要根据材质的不同进行切分，切分成一个个submesh，submesh与材质是一一对应的


课上讲的是 Mesh对应一个大的模型，sub mesh 对应这个模型的不同部位。现代引擎都是这个逻辑但是命名规则可能不同。有些是一整个模型叫Model，而一个Model由不同的Mesh组成。

5、资源池（Resource Pool）

如果游戏中有100个小兵GO，我们难道要为每个小兵都存储一套Mesh(几何模型)和Material(纹理、shader)？这样明显太浪费内存，因为所有的小兵Mesh、纹理、shader都是一样共用的，因此提出了 资源池 的概念。即同一个GO的Mesh、shader、Texture都分别用一个Resource Pool来管理，不同的实例(instance)只需要用指针去引用这些资源即可

根据材质来分类Submesh ，在绘制的时候，材质相同的submesh一起绘制，这种方法在工作量上并没有减少，但是速度会更快。因为不用频繁的更改GPU的状态，比如绘制一个小兵就要切换比如5次shader、绑定5次纹理、切换5次submesh几何数据。绘制下一个小兵又要重复这个过程，这样会非常慢。

GPU Batch Rendering

• 一个Draw Call 绘制一大批相同的submesh
• 就是通过将一些渲染状态一致的GO数据，一次提交给gpu进行绘制，这可以显著的节省drawcall，实际上这主要节省了cpu的时间，cpu从提交多次到提交一次，对gpu来说也不用多次切换渲染状态

---

6、Cluster-Based Mesh Pipeline

一个新的表达模型的管线，主要思想是：将高精度模型分成多个多个mesh块进行渲染。以前只能对单个物体进行可见性裁剪，现在能够对物体的mesh块进行裁剪。

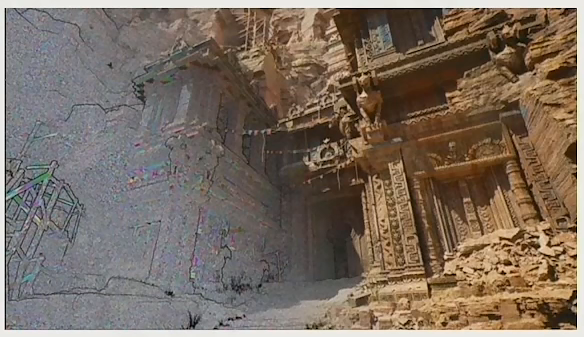

UE5-Nanite系统

• 在此基础上更往前走一步，走向商业化应用


---

7、渲染

• 渲染方程：详细介绍可参考计算机图形学【GAMES-101】8、辐射度量学与光线追踪

• 阴影：
  • 阴影映射
  • 软阴影01（Shadow Mapping、Peter Panning、PCSS原理超详细）
  • 软阴影02（VSM、Moment Shadow Mapping、SDF距离场软阴影）

重复的知识就不写了…很多渲染基础知识可以看GAMES101的课程学习，也可以看笔记，甚至可以不用学

---
