【日拱一卒行而不辍20220921】自制操作系统

8086内存安排

8086实模式的寻址范围只有1MB。其中：

系统硬件使用的存储器地址被安排在高端，地址从0xA0000H（684KB）开始的384KB中，其中有用于显示的视频缓冲区；

内存低端安排了中断向量表和BIOS数据区；

剩下的从0x00500H开始的到0xA0000H总共不到640KB的内存是操作系统和应用程序所能够使用的，应用程序不能够使用这600KB以外的内存，这就是著名的“640KB限制”。

 彩显缓冲区

从上图可以看出，0xB0000H开始到0xB8000H为单色字符模式视频缓冲区；0xB8000H到C0000为彩色字符模式视频缓冲区。

内存地址空间从B8000H~BFFFFH 共32KB空间([B800:0000]到[B800:8FFF])，称为80x25彩色字符模式显示缓冲区，向这个地址写入的数据会立即出现在显示器上。

窗口大小为160x25个字节（4000个字节），每两个字节为一个字符的参数：

偶数地址存放字符的ascii码，奇数地址存放字符属性。

一行可以存放80个字符一共25行，共可以存放80x25个字符2000个字符。每个字符可以有FF=2^8=256种属性。

第7位：代表闪烁效果
第6、5、4位：代表背景色的rgb=red green blue 红绿蓝
第3位：高亮
第2、1、0 位：字符颜色的rgb
对应颜色设置成1就变成对应颜色
0010 0100 绿底红字 十六进制=0x24
0100 0001 红底蓝字 十六进制=0x41
0001 0010 蓝底绿字 十六进制=0x12

对于昨天的第二扇区的代码，直接把数据放到了0xB8000H开始的彩色字符模式视频缓冲区内。

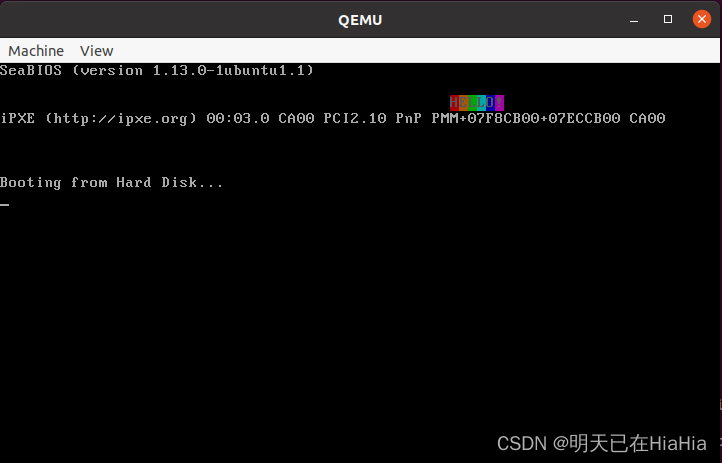

 昨天的运行效果如下。

 根据如下代码，可以看出每行用160字节可以显示80个字符。

单色缓冲区

将把上节中的es由0xB800改为0xB000后，qemu没有进行显示。所以后续还是用es=0xB800H吧。

int13/02H中断

根据int13/02H调用格式：

AH = 02h
AL = number of sectors to read (must be nonzero)
CH = low eight bits of cylinder number
CL = sector number 1-63 (bits 0-5)
high two bits of cylinder (bits 6-7, hard disk only)
DH = head number
DL = drive number (bit 7 set for hard disk)
ES:BX -> data buffer

下述代码将第二扇区复制进了内存es:bx=[new:0]位置

        mov ah, 0x02
        mov al, 1
        mov ch, 0
        mov cl, 2
        mov dh, 0
        mov bx, new
        mov es, bx
        xor bx, bx
        int 0x13

下述代码令cs:ip=[new:0]

        jmp new:0

通过上述两部操作，把第二扇区的代码复制到了[new:0]的位置，同时也让指令指针指向了此位置，从而可以继续运行代码。

去掉冗余代码，最精简的可以使用第二扇区代的代码如下。

[BITS 16]
org 0x7C00
start:
        mov ah, 0x02
        mov al, 1
        mov ch, 0
        mov cl, 2
        mov dh, 0
        mov bx, new
        mov es, bx
        xor bx, bx
        int 0x13
        jmp new:0
data:
        new equ 0x0500
times   510-($-$$) db 0
dw      0xaa55
sect2:
        mov ax, 0xB800
        mov es, ax
	mov byte [es:0x0000], '0'
	mov byte [es:0x0001], 0x48
	mov byte [es:0x00A0], '1'
	mov byte [es:0x00A1], 0x48
	mov byte [es:0x0140], '2'
	mov byte [es:0x0141], 0x48
	mov byte [es:0x00A0], '1'
	mov byte [es:0x00A1], 0x48
	mov byte [es:0x00A0], '1'
	mov byte [es:0x00A1], 0x48
        mov byte [es:420], 'H'
        mov byte [es:421], 0x48
        mov byte [es:422], 'E'
        mov byte [es:423], 0x68
        mov byte [es:424], 'L'
        mov byte [es:425], 0x28
        mov byte [es:426], 'L'
        mov byte [es:427], 0x38
        mov byte [es:428], 'O'
        mov byte [es:429], 0x18
        mov byte [es:430], '!'
        mov byte [es:431], 0x58
        hlt

GDT

全局描述符表Global Descriptor Table,表中每个元素8个字节，每个元素表示一个段（代码段，数据段，栈段）的信息，且GDT在进入保护模式之前必须存在，所以它必须位于1MB以下。

GDTR中存放的是GDT在内存中的基地址和其表长界限。

 LDT和GDT从本质上说是相同的，只是LDT嵌套在GDT之中。

LDTR记录局部描述符表的起始位置，与GDTR不同，LDTR的内容是一个段选择子。

由于LDT本身同样是一段内存，也是一个段，所以它也有个描述符描述它，这个描述符就存储在GDT中，对应这个表述符也会有一个选择子，LDTR装载的就是这样一个选择子。

LDTR可以在程序中随时改变，通过使用lldt指令。如上图，如果装载的是Selector 2则LDTR指向的是表LDT2。

由于每个进程都有自己的一套程序段、数据段、堆栈段，有了局部描述符表LDT则可以将每个进程的程序段CS、数据段DS、堆栈段SS封装在一起，只要改变LDTR就可以实现对不同进程的段进行访问。

如下代码为建立一个GDT的示例，首先定义一段连续内存。本示例构建了3个元素CODE_DESC、DATA_DESC、VIDEO_DESC，并预留了60个元素。在lgdt命令中将GDT_LIMIT和GDT_BASE赋给了寄存器GDTR。

其中：DD 的意思是define double(4-bytes)，与之相似的还有db(byte）dw(word,2-bytes)

; gdt
GDT_BASE:
  dd 0x00000000
  dd 0x00000000

CODE_DESC:
  dd DESC_CODE_LOW_32
  dd DESC_CODE_HIGH_32

DATA_DESC:
  dd DESC_DATA_LOW_32
  dd DESC_DATA_HIGH_32

VIDEO_DESC:
  dd DESC_VIDEO_LOW_32
  dd DESC_VIDEO_HIGH_32

; reserve 60 gdt entries space
times 60 dq 0

GDT_SIZE    equ   $ - GDT_BASE
GDT_LIMIT   equ   GDT_SIZE - 1

gdt_ptr:
  dw GDT_LIMIT
  dd GDT_BASE
  ; enable A20
  in al, 0x92
  or al, 0000_0010b
  out 0x92, al

  ; load GDT
  lgdt [gdt_ptr]

  ; open protection mode - set cr0 bit 0
  mov eax, cr0
  or eax, 0x00000001
  mov cr0, eax

  ; refresh pipeline
  jmp dword SELECTOR_CODE:protection_mode_entry

其中,SELECTOR_CODE等的定义如下：

;*************************** segment selector *********************************;
RPL0 equ 00b
RPL1 equ 01b
RPL2 equ 10b
RPL3 equ 11b

TI_GDT equ 000b
TI_LDT equ 100b

SELECTOR_CODE    equ (0x0001 << 3) + TI_GDT + RPL0
SELECTOR_DATA    equ (0x0002 << 3) + TI_GDT + RPL0
SELECTOR_VIDEO   equ (0x0003 << 3) + TI_GDT + RPL0

jmp dword SELECTOR_CODE:protection_mode_entry

执行这一句会把SELECTOR_CODE装入CS，并跳转到SELECTOR_CODE:protection_mode_entry处。

LDT

LDT示例代码如下所示

; LDT
[SECTION .ldt]
ALIGN   32
LABEL_LDT:
;                            段基址       段界限      属性
LABEL_LDT_DESC_CODEA: Descriptor 0, CodeALen - 1, DA_C + DA_32 ; Code, 32 位
LABEL_LDT_DESC_CODEB: Descriptor 0, CodeBLen - 1, DA_C + DA_32 ; Code, 32 位
LDTLen      equ $ - LABEL_LDT ;LDT表长度

; LDT 选择子
SelectorLDTCodeA    equ LABEL_LDT_DESC_CODEA    - LABEL_LDT + SA_TIL
SelectorLDTCodeB    equ LABEL_LDT_DESC_CODEB    - LABEL_LDT + SA_TIL
; END of [SECTION .ldt]


; Load LDT
mov ax, SelectorLDT
lldt    ax      ;加载LDT在GDT中的描述符
