复习单片机：IIC-EEPROM 实验(内含：1.IIC-EEPROM介绍+2.AT24C02 介绍+3.硬件设计+4.软件设计+5.实验现象)

1.IIC-EEPROM介绍

I2C 协议层

（1）数据有效性规定

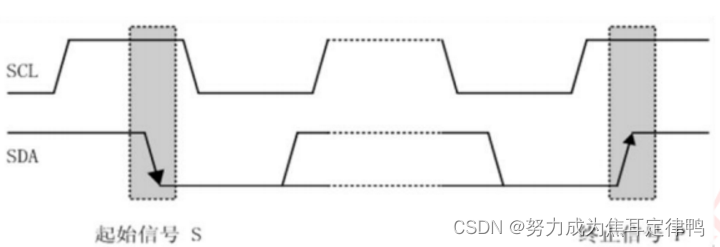

SCL 线为高电平期间，SDA 线由高电平向低电平的变化表示起始信号；SCL

线为高电平期间，SDA 线由低电平向高电平的变化表示终止信号。

起始和终止信号都是由主机发出的，在起始信号产生后，总线就处于被占用

的状态；在终止信号产生后，总线就处于空闲状态。

主机发送信号给从机，需要产生起始信号，之后开始发送信号访问从机，从机接收信号后如果想要主机继续发送数据，就回复应答信号(低电平0)，主机继续发送信号。从机不想接收则回复非应答信号(高电平1)。

主机接收从机信号亦可。

总线的寻址方式

I2C 总线寻址按照从机地址位数可分为两种，一种是 7 位，另一种是 10

位。采用 7 位的寻址字节
