LVS-dr模式部署

一、准备工作

1.准备配置环境（关闭防火墙、核心防护，关闭其他不需要的服务）

2.准备四台虚拟机

两台作realsever

一台中继器

一台路由器

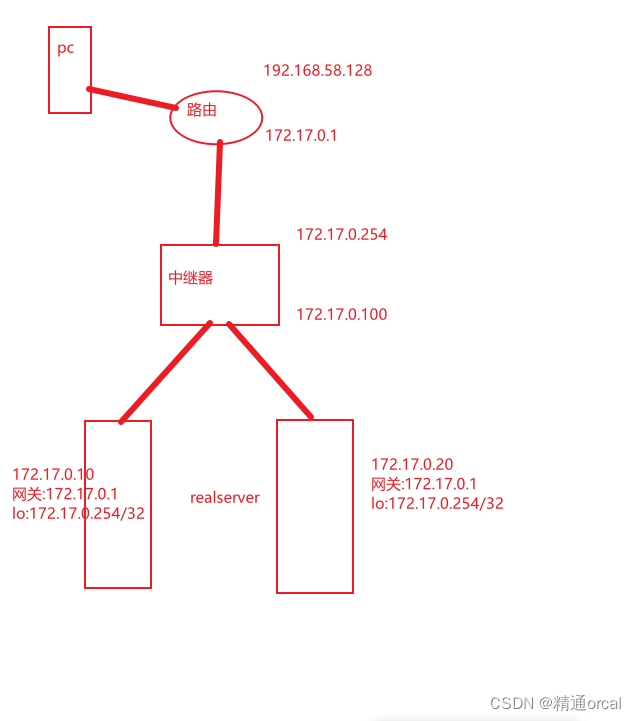

架构图：



二、配置服务器

配置realsever1

1.配置地址 172.17.0.10

2.172.17.0.10网关指向路由的下接口 172.17.0.1

3.有地址172.17.0.254/32

ip addr add 172.17.0.254/32 dev lo

这里地址和中继器vip地址相同，但掩码不同，且在lo网卡上

为什么这里需要配置和中继器上接口相同的地址呢？因为pc端是访问中继器地址vip然后由中继器找到的realserver，只有当返回的ip和vip相同时，pc端才会接收

4.关闭帮兄弟网卡响应

网卡自带属性会帮同台机器上的网卡响应请求，pc端实际要访问的是通过中继器找到的服务器的实际ip，为了不访问服务器lo网卡的172.17.0.254/32地址，所以要关闭“帮兄弟网卡响应”的功能

echo 1 > /proc/sys/net/ipv4/conf/ens33/arp_ignore

5.开启允许兄弟网卡使用mac地址

由于lo网卡不带mac地址，而mac地址在地址转发中必不可少，所以要开启“允许兄弟网卡使用mac地址”的功能让172.17.0.254/32地址的网卡共用172.17.0.10网卡的mac

echo 2 > /proc/sys/net/ipv4/conf/ens33/arp_announce

realsever2配置流程和realsever1相同

三、配置中继器director

1.ip地址设置好

dip：172.17.0.100

vip：172.17.0.254

2.开启路由转发功能

echo 1 > /proc/sys/net/ipv4/ip_forward

3.dip路由必须在vip之上

route -n

 如若不在，重启dip网卡

4.设置ipvsadm规则

ipvsadm -A -t 172.17.0.254:80 -s rr

ipvsadm -a -t 172.17.0.254:80 -r 172.17.0.10 -g

ipvsadm -a -t 172.17.0.254:80 -r 172.17.0.20 -g

ipvsadm -L

 5.保存规则

ipvsadm-save > /etc/sysctl.conf

四、配置路由

上接口和pc端同网段

下接口为realserver服务器网关：172.17.0.1

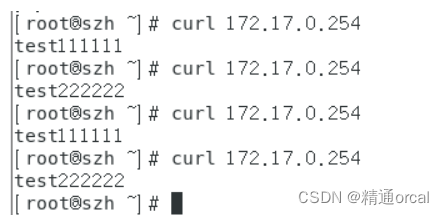

五、实验结果

设置好服务器的阿帕奇界面，然后可在配置路由的虚拟机中实验

curl 中继器vip
