1.4_16 Axure RP 9 for mac 高保真原型图 - 案例15 【动态面板-滚动条5】深色模式 - 按钮效果升级

相关链接

• 目录
• Axure中文学习网
• AxureShop
• AxureShop-QA

---

 1. 了解 元件库，会使用元件库中的成品进行改造
 2. 掌握 在 概要 模块的使用技巧

一、成品效果

Axure Cloud 案例15 【动态面板-滚动条5】深色模式 - 按钮效果升级

 一、按钮
  1.1 使用Sample UI Patterns元件库的开关，改造成新的按钮样式。

历史版本：Axure Cloud 案例14 【动态面板-滚动条4】深色模式 - 图层处理
 一、background变量
  1.1 默认值为0，表示图层顺序。可能取值有{0,1}。0=浅色图层位于上方，1=深色图层位于上方。

 二、动态面板a
  2.1 只有一个子页面，使用 浅色 图片，图层默认为 上层。
  2.2 交互：滚动时，动态面板a 的热区移动到 [[This.scrollY]]。
  2.3 交互：滚动时，动态面板b 的热区移动到 [[This.scrollY]]。

 三、动态面板b
  3.1 只有一个子页面，使用 深色 图片，图层默认为 下层。
  3.2 交互：滚动时，动态面板a 的热区移动到 [[This.scrollY]]。
  3.3 交互：滚动时，动态面板b 的热区移动到 [[This.scrollY]]。

 四、按钮
  4.1 文字修改为 深色模式。
  4.2 浅色模式下：点击后，background变量=1，浅色模式置于底层。
  4.3 深色模式下：点击后，background变量=0，深色模式置于底层。

历史版本：Axure Cloud 案例13-【动态面板-滚动条3】双向同步滚动
 一、focus变量
  1.1 默认值为0，表示当前操作的窗口，可能取值有{0,1,2}。0=外部，1=动态面板a，2=动态面板b。

 二、动态面板a
  2.1 交互：鼠标移入时，focus = 1。
  2.2 交互：鼠标悬停时，focus = 1。
  2.3 交互：鼠标移出时，focus = 0。

 二、动态面板b
  3.1 交互：鼠标移入时，focus = 2。
  3.2 交互：鼠标悬停时，focus = 2。
  3.3 交互：鼠标移出时，focus = 0。
  3.4 滚动时，动态面板a 同步滚动 并且比例相同。

历史版本：Axure Cloud 案例12 【动态面板-滚动条2】单向同步滚动
 一、动态面板a
  1.1 page1时：滚动时，动态面板b 同步滚动 并且比例相同。
  1.2 page1时：滚动到底部时，动态面板b 同步滚动到底部。
  1.3 page2时：滚动时，动态面板b 同步滚动 并且比例相同。
  1.4 page2时：滚动到底部时，动态面板b 同步滚动到底部。
  1.5 page1切换page2时：page1与page2不能同步滚动，重新回到page最上方。

 二、动态面板b
  2.1 支持 滚动 浏览，但不影响 动态面板a 的浏览进度。

历史版本：Axure Cloud 案例11-【动态面板-滚动条1】
 一、切换
  1.1 page1时：点击切换面板a，可以切换到page2。
  1.2 page2时：点击切换面板a，可以切换到page1。
  1.3 切换页面后不保存浏览进度，从头部重新浏览。

 二、滚动
  2.1 支持浏览方式：鼠标滚轮。
  2.2 支持浏览方式：拖拽进度条。
  2.3 支持浏览方式：点击进度条。
  2.4 范围：动态面板所有子页面（强制）。

---

二、素材准备

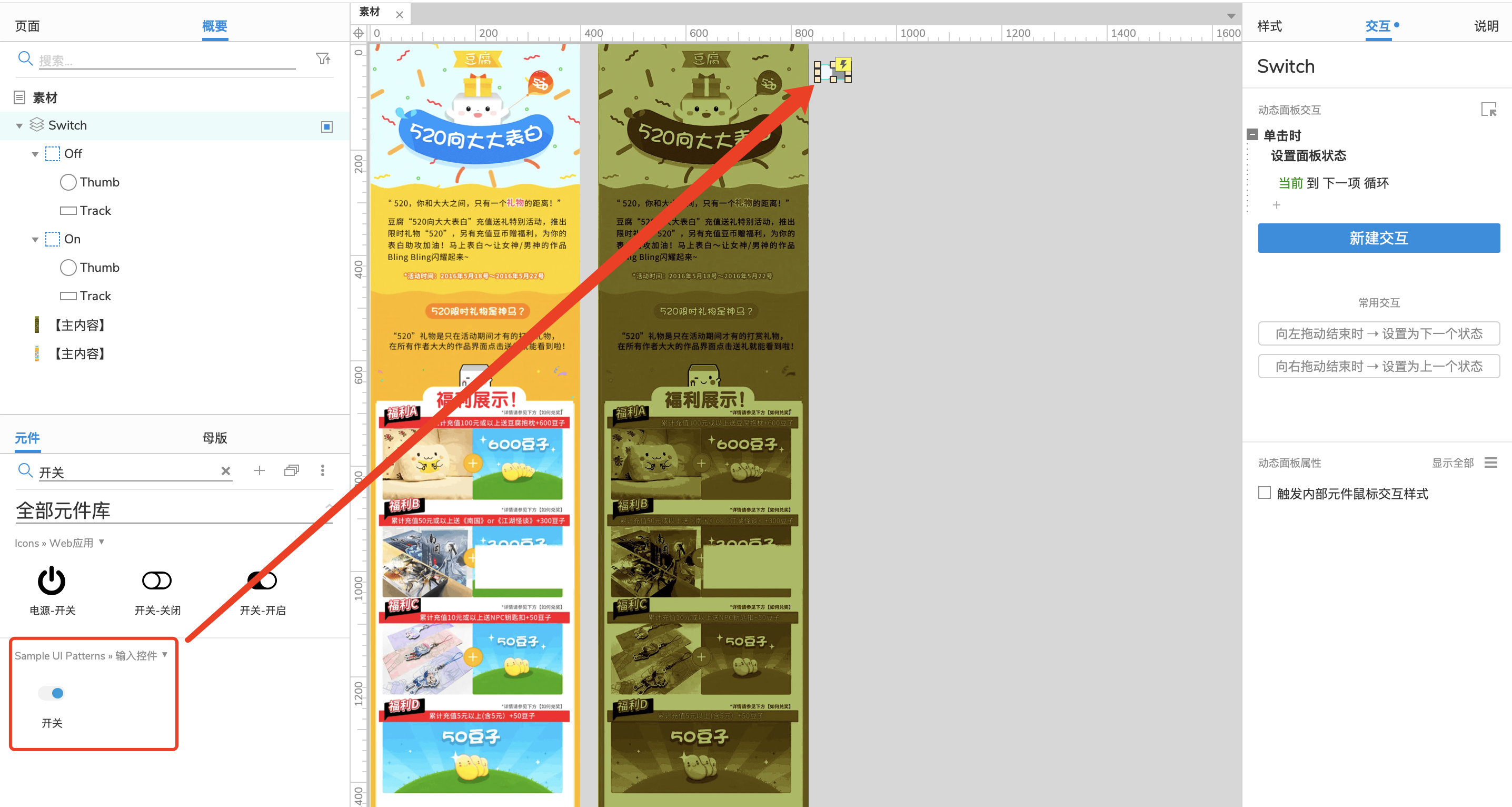

素材参考案例14 【动态面板-滚动条4】深色模式 - 图层处理，另外直接从Axure RP9 自带的Sample UI Patterns 元件库 中找到 开关，作为切换深色模式的按钮。

在原按钮的基础上做一些UI上的美化，和尺寸的适配。根据实际情况自己制作一个按钮，这里比较简单就不展开介绍了。交互设置可以参考下图：

---

三、制作方法

  与案例14 【动态面板-滚动条4】深色模式 - 图层处理一致。

  现在一共有4个动态面板，【深色模式】- 圆形按钮、【深色模式】-圆形按钮底色、【主内容】浅色模式、【主内容】深色模式。与前一案例对比，唯一区别就是交互点在圆形按钮上。

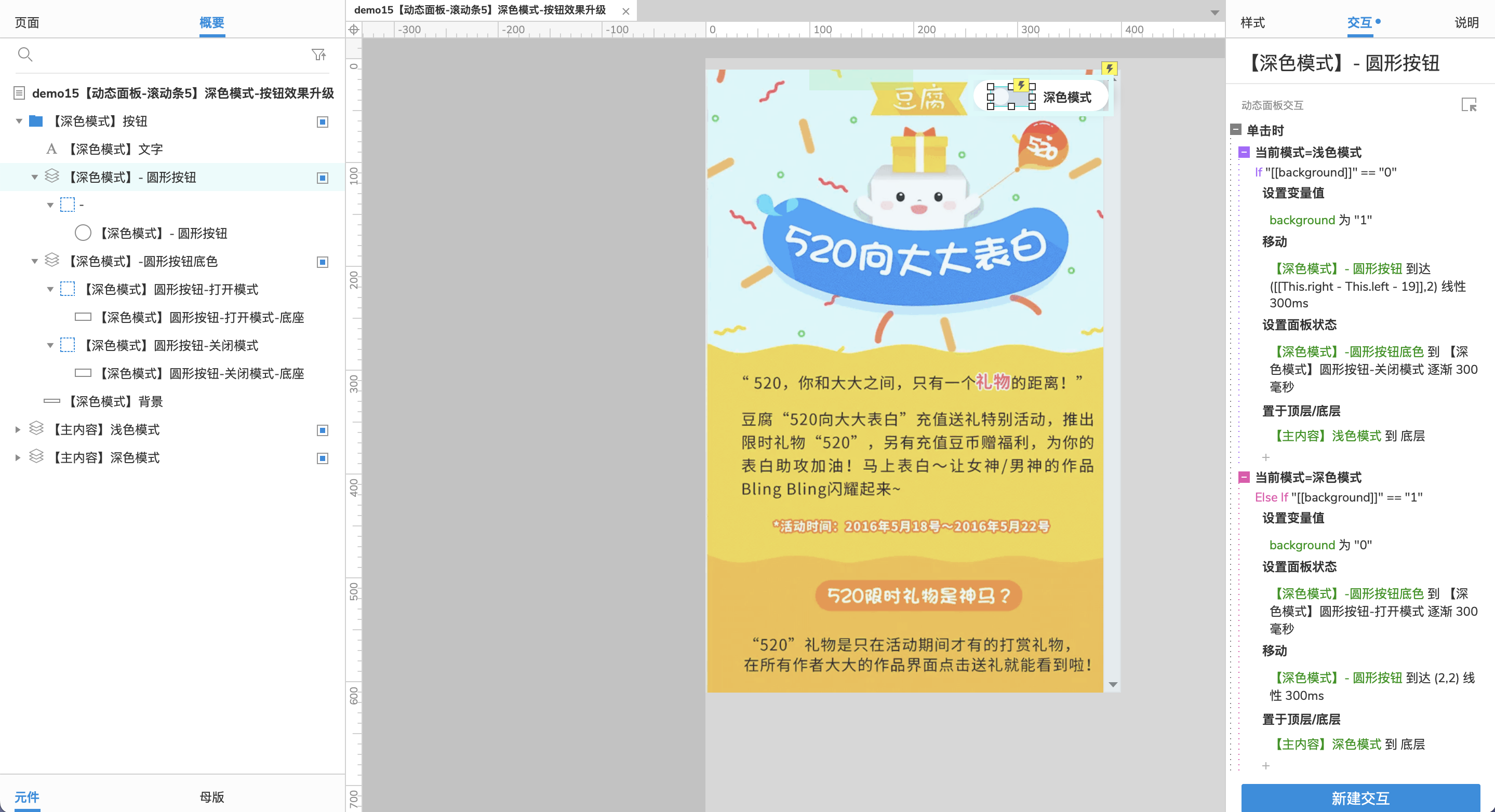

动态面板-圆形按钮 配置交互如下：

---
