• 说说Pluma插件管理框架

    侯亮


    1. 概述

        Pluma是一个用C++开发的可用于管理插件的开源架构，其官网地址为：http://pluma-framework.sourceforge.net/。该架构是个轻量级架构，非常易于理解。


        Pluma架构有以下基本概念：
    1）插件的外在行为体现为一个纯虚类，可以叫作插件接口；
    2）继承于同一个插件接口的若干派生类，被认为属于同一种插件，可以叫作插件类；
    3）每一个插件接口或插件类都有个一一对应的Provider类，其中，插件接口对应的Provider类里会定义一个特殊字符串常量：PLUMA_PROVIDER_TYPE，表示这一类“插件Provider”共同的类型名称，而这个类型名称其实就是插件接口的类名字符串。
    4）多个插件类可以被放入一个插件动态库中，而这个动态库文件名（不包括后缀部分）可以叫作“插件名”。
    5）插件机制使用者可以在自己的架构中包含一个Pluma管理类，该类支持从所指定的位置加载一个或多个插件动态库，并将每个插件类对应的Provider，记录进内部的表中。
    6）插件机制使用者可以在合适时机，利用Pluma获取内含的插件Provider，并调用某个插件Provider的create()函数，创建出对应的插件对象。
    7）使用完插件对象后，不要忘了delete它。

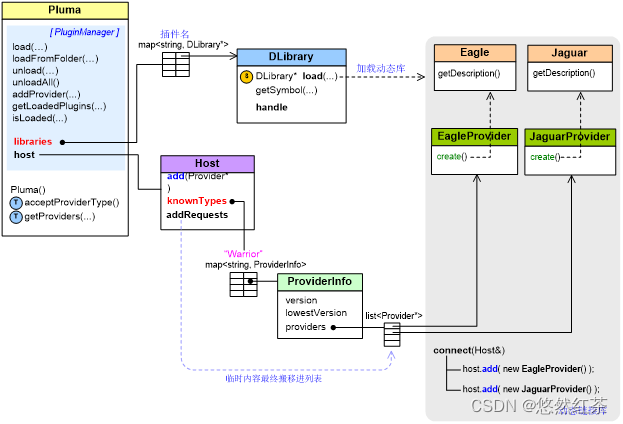

        现在我们画一张示意图：


    2. Pluma管理类

        我们刚刚也说了，插件机制使用者可以包含一个Pluma管理类。该类继承于PluginManager类。【pluma-1.1/include/pluma/PluginManager.hpp】

    1. class PLUMA_API PluginManager{
    2. public:
    3.    ~PluginManager();
    4.    bool load(const std::string& path);
    5.    bool load(const std::string& folder, const std::string& pluginName);
    6.    int loadFromFolder(const std::string& folder, bool recursive = false);
    7.    bool unload(const std::string& pluginName);
    8.    void unloadAll();
    9.    bool addProvider(Provider* provider);
    10.    void getLoadedPlugins(std::vector<const std::string*>& pluginNames) const;
    11.    bool isLoaded(const std::string& pluginName) const;
    12.
    13. protected:
    14.    PluginManager();
    15.    void registerType(const std::string& type, unsigned int version,
    16.                       unsigned int lowestVersion);
    17.    const std::list* getProviders(const std::string& type) const;
    18.
    19. private:
    20.    static std::string getPluginName(const std::string& path);
    21.    static std::string resolvePathExtension(const std::string& path);
    22.
    23. private:
    24.    typedef bool fnRegisterPlugin(Host&);
    25.    typedef std::map LibMap;
    26.
    27.    LibMap libraries;  ///< Map containing the loaded libraries
    28.    Host host;         ///< Host app proxy, holding all providers
    29. };

        从上面的load()函数和loadFromFolder()函数可以看出，插件管理器既允许用户单独加载某个插件动态库，也允许批量性加载某个目录下所有的插件动态库。另外，值得注意的是，getProviders()函数是protected的成员，也就是说，这套架构是不希望用户直接使用这个PluginManager类的，即便用了，你也拿不到Provider。正确的做法是，使用PluginManager的子类：Pluma管理类。

        另外，上面的成员变量libraries，就是记录所有已加载的插件动态库的映射表。而成员变量host则负责记录每个插件类对应的Provider信息。之所以被称为host（宿主），是针对插件而言的。也就是说插件本身实际上是没资格知道其真实宿主的全貌的，它只能访问和它相关的很小一部分数据而已，因此Pluma将这一小部分数据整理成一个host代理，供插件使用。

        Pluma管理类的代码截选如下：
    【pluma-1.1/include/pluma/Pluma.hpp】

    1. class Pluma: public PluginManager{
    2. public:
    3.    Pluma();
    4.
    5.    template<typename ProviderType>
    6.    void acceptProviderType();
    7.
    8.    template<typename ProviderType>
    9.    void getProviders(std::vector& providers);
    10. };
    11.
    12. #include

    请大家注意上面代码中最后一行，这个Pluma.hpp还真是有点手黑，偷偷摸摸#include了个Pluma.inl文件，其实展开来就是acceptProviderType()和getProviders()这两个模板函数的实现。Pluma.inl文件的内容如下：
    【pluma-1.1/include/pluma/Pluma.inl】

    1. inline Pluma::Pluma(){
    2.    // Nothing to do
    3. }
    4.
    5. template<typename ProviderType>
    6. void Pluma::acceptProviderType(){
    7.    PluginManager::registerType(
    8.        ProviderType::PLUMA_PROVIDER_TYPE,
    9.        ProviderType::PLUMA_INTERFACE_VERSION,
    10.        ProviderType::PLUMA_INTERFACE_LOWEST_VERSION
    11.    );
    12. }
    13.
    14. template<typename ProviderType>
    15. void Pluma::getProviders(std::vector& providers){
    16.    const std::list* lst
    17.               = PluginManager::getProviders(ProviderType::PLUMA_PROVIDER_TYPE);
    18.    if (!lst) return;
    19.    providers.reserve(providers.size() + lst->size());
    20.    std::list::const_iterator it;
    21.    for (it = lst->begin() ; it != lst->end() ; ++it)
    22.        providers.push_back(static_cast(*it));
    23. }

        看到了吧，重新定义了个getProviders()，还搞成一个模板函数，在函数体内会反过来通过模板参数，进一步得到所涉及的插件Provider的PLUMA_PROVIDER_TYPE信息，这个技巧挺重要。也就是说，外界传来的是vector，而函数内部可以推断出ProviderType::PLUMA_PROVIDER_TYPE。将PLUMA_PROVIDER_TYPE传入父类的PluginManager::getProviders()函数，就可以拿到符合所指类型的所有Provider。

        我们画一张Pluma简图，后面再细说相关细节：

     同一类插件类，会对应一个ProviderInfo节点，该节点内部的providers列表，记录着同属一类的若干Provider。

    2.1 Host代理

    【pluma-1.1/include/pluma/Host.hpp】

    1. class PLUMA_API Host{
    2. friend class PluginManager;
    3. friend class Provider;
    4.
    5. public:
    6.    bool add(Provider* provider);
    7.
    8. private:
    9.    Host();
    10.    ~Host();
    11.    bool knows(const std::string& type) const;
    12.    unsigned int getVersion(const std::string& type) const;
    13.    unsigned int getLowestVersion(const std::string& type) const;
    14.    void registerType(const std::string& type, unsigned int version, unsigned int lowestVersion);
    15.    const std::list* getProviders(const std::string& type) const;
    16.    void clearProviders();
    17.    bool validateProvider(Provider* provider) const;
    18.    bool registerProvider(Provider* provider);
    19.    void cancelAddictions();
    20.    bool confirmAddictions();
    21.
    22. private:
    23.    struct ProviderInfo{
    24.        unsigned int version;
    25.        unsigned int lowestVersion;
    26.        std::list providers;
    27.    };
    28.    typedef std::map ProvidersMap;
    29.    typedef std::map > TempProvidersMap;
    30.
    31.    ProvidersMap knownTypes;       ///< Map of registered types.
    32.    TempProvidersMap addRequests;  ///< Temporarily added providers
    33. };

    正如前文所说，Host代理是针对插件而言的。而Host只有一个public成员函数add()，说明其主要对外行为就是让插件将对应的provider注册进Host。

    3. 插件类和其对应的Provider类

        在说了一大堆插件管理类代码后，现在终于要开始说插件部分了。前文已经说过，插件的外在行为体现为一个纯虚类，可以叫作插件接口。我们现在就以Pluma源码中给出的例子为准，来说明一些细节。

    3.1 Warrior接口和WarriorProvider类

        Pluma中的插件接口例子是Warrior，其源码截选如下：
    【pluma-1.1/example/src/interface/Warrior.hpp】

    1. #include
    2. class Warrior{
    3. public:
    4.    virtual std::string getDescription() = 0;
    5.    // (...)
    6. };
    7. PLUMA_PROVIDER_HEADER(Warrior);

    这个接口里只象征性的写了一个成员函数getDescription()，大家明白意思即可。

        需要注意的是类定义之后的那句PLUMA_PROVIDER_HEADER，这个宏负责定义和插件接口对应的Provider类。相关的宏定义如下：
    【pluma-1.1/include/pluma/Pluma.hpp】

    1. #define PLUMA_PROVIDER_HEADER(TYPE)\
    2. PLUMA_PROVIDER_HEADER_BEGIN(TYPE)\
    3. virtual TYPE* create() const = 0;\
    4. PLUMA_PROVIDER_HEADER_END
    5.
    6. #define PLUMA_PROVIDER_HEADER_BEGIN(TYPE)\
    7. class TYPE##Provider: public pluma::Provider{\
    8. private:\
    9.    friend class pluma::Pluma;\
    10.    static const unsigned int PLUMA_INTERFACE_VERSION;\
    11.    static const unsigned int PLUMA_INTERFACE_LOWEST_VERSION;\
    12.    static const std::string PLUMA_PROVIDER_TYPE;\
    13.    std::string plumaGetType() const{ return PLUMA_PROVIDER_TYPE; }\
    14. public:\
    15.    unsigned int getVersion() const{ return PLUMA_INTERFACE_VERSION; }
    16.
    17. #define PLUMA_PROVIDER_HEADER_END };

    基于这些宏定义，我们可以将PLUMA_PROVIDER_HEADER(Warrior)展开为：

    1. class WarriorProvider: public pluma::Provider{
    2. private:
    3.    friend class pluma::Pluma;
    4.    static const unsigned int PLUMA_INTERFACE_VERSION;
    5.    static const unsigned int PLUMA_INTERFACE_LOWEST_VERSION;
    6.    static const std::string PLUMA_PROVIDER_TYPE;
    7.    std::string plumaGetType() const{ return PLUMA_PROVIDER_TYPE; }
    8. public:
    9.    unsigned int getVersion() const{ return PLUMA_INTERFACE_VERSION; }
    10.    virtual Warrior* create() const = 0;
    11. };

    代码很清晰，为Warrior接口声明一个配套的WarriorProvider类。这个类里包含着重要的PLUMA_PROVIDER_TYPE常量，以及最关键的create()函数。

        Warrior的实现文件更加简单：
    【pluma-1.1/example/src/interface/Warrior.cpp】

    1. #include "Warrior.hpp"
    2. PLUMA_PROVIDER_SOURCE(Warrior, 1, 1);

    也在使用宏，展开宏后可见：

    1. const std::string WarriorProvider::PLUMA_PROVIDER_TYPE = "Warrior";
    2. const unsigned int WarriorProvider::PLUMA_INTERFACE_VERSION = 1;
    3. const unsigned int WarriorProvider::PLUMA_INTERFACE_LOWEST_VERSION = 1;

    因为Warrior本身是个纯虚类，所以WarriorProvider里也不用实现create()函数。

    3.2 Warrior派生类和派生Provider

        在pluma源码的例子中，提供了三个Warrior派生类，SimpleWarrior、Eagle和Jaguar。默认的是SimpleWarrior，它被集成进example/src/host目录。也就是说，即便我们一个额外的插件库都不提供，示例至少还可以使用SimpleWarrior。而Eagle和Jaguar则位于example/src/plugin目录，可以打包进一个插件动态库。

    【pluma-1.1/example/src/host/SimpleWarrior.hpp】

    1. #include "Warrior.hpp"
    2. class SimpleWarrior: public Warrior{
    3. public:
    4.    std::string getDescription(){
    5.        return "Commoner: leaded by calpoleque";
    6.    }
    7. };
    8. PLUMA_INHERIT_PROVIDER(SimpleWarrior, Warrior);

    前文我们已经看到，对于插件接口（Warrior）来说，用到的宏是PLUMA_PROVIDER_HEADER(Warrior)，现在针对实际插件类（SimpleWarrior），会用到另一个宏PLUMA_INHERIT_PROVIDER(SimpleWarrior, Warrior)。这个宏的定义如下：

    【pluma-1.1/include/pluma/Pluma.hpp】

    1. #define PLUMA_INHERIT_PROVIDER(SPECIALIZED_TYPE, BASE_TYPE)\
    2. class SPECIALIZED_TYPE##Provider: public BASE_TYPE##Provider{\
    3. public:\
    4.    BASE_TYPE * create() const{ return new SPECIALIZED_TYPE (); }\
    5. };

    展开后可见：

    1. class SimpleWarriorProvider: public WarriorProvider{
    2. public:
    3.    Warrior * create() const { return new SimpleWarrior (); }
    4. };

    很简单，就是在完成Provider的核心使命，提供一个创建插件类对象的create()函数。与SimpleWarriorProvider类似，另外两个Warrior派生类Eagle和Jaguar大体也是这么写的。示意图如下：

    ​在研究Pluma所给示例时，我已事先将Pluma封装成静态库了，现在要把Eagle和Jaguar编译并封装成一个动态库，就需要链接Pluma静态库，除此之外，还需要编译其他一些辅助文件，列举如下：

    1. Connector.cpp
    2. dllmain.cpp
    3. Eagle.hpp
    4. Jaguar.hpp
    5. Warrior.cpp

    其中Connector.cpp文件，是插件动态库向外界Host注册自己所有Provider的地方。它必须实现一个connect()函数，代码截选如下：

    1. #include
    2. #include "Eagle.hpp"
    3. #include "Jaguar.hpp"
    4.
    5. PLUMA_CONNECTOR
    6. bool connect(pluma::Host& host){
    7.    host.add( new EagleProvider() );
    8.    host.add( new JaguarProvider() );
    9.    return true;
    10. }

        我们先不要着急分析上面的connect()动作，可以先跟着我看看插件的加载流程，后文我们就会知道，connect()只是加载流程的一环而已。

    4. 插件加载流程

        我们看一下Pluma架构所给例子的main()函数，就可以了解插件的加载流程了：

    1. int main()
    2. {
    3.    pluma::Pluma pluma;
    4.    pluma.acceptProviderType();   // 表明用户感兴趣东西，添加ProviderInfo
    5.    pluma.load("plugins", "PlumaDemoWarriorPlugin");  // 加载动作，向ProviderInfo里加料
    6.
    7.    std::vector providers;
    8.    pluma.getProviders(providers);
    9.
    10.    std::vector::iterator it;
    11.    for (it = providers.begin(); it != providers.end(); ++it) {
    12.        Warrior* warrior = (*it)->create();
    13.        std::cout << warrior->getDescription() << std::endl;
    14.        delete warrior;
    15.    }
    16.    pluma.unloadAll();
    17.    std::cout << "Press any key to exit";
    18.    std::cin.ignore(10000, '\n');
    19.    return 0;
    20. }

    其中和加载插件相关的句子主要就是pluma.acceptProviderType和pluma.load两句了。前者主要负责在Host的knownTypes映射表中添加一个ProviderInfo节点，后者负责加载插件动态库，并将动态库里匹配的Provider指针记入ProviderInfo节点。

    4.1 pluma.acceptProviderType<>()

        我们先说pluma.acceptProviderType一句。在前文介绍Pluma.inl文件的内容时，我们已经看到一个叫作acceptProviderType的模板函数了，当时没有细说，现在我把它的代码再贴一下：
    【pluma-1.1/include/pluma/Pluma.inl】

    1. template<typename ProviderType>
    2. void Pluma::acceptProviderType(){
    3.    PluginManager::registerType(
    4.        ProviderType::PLUMA_PROVIDER_TYPE,
    5.        ProviderType::PLUMA_INTERFACE_VERSION,
    6.        ProviderType::PLUMA_INTERFACE_LOWEST_VERSION
    7.    );
    8. }

    里面调用的是PluginManager基类的registerType()函数。我们前文主要关心的是PLUMA_PROVIDER_TYPE，现在再说一下后两个参数。PLUMA_INTERFACE_VERSION表示管理器当前应该使用的插件接口的版本，因为我们不能确定更高版本的插件接口会不会增加或删除成员函数，所以这个值其实是个限定值，如果后续用户尝试加载更高版本的插件，那么是无法通过校验的。第三个参数PLUMA_INTERFACE_LOWEST_VERSION则是限定最低值，如果尝试加载比这个值更低版本的插件，肯定也是不会通过的。

        在刚刚看到的main()函数里，是这样写的：

    pluma.acceptProviderType();

    也就是说，Pluma插件管理器对Warrior接口对应的WarriorProvider类感兴趣。而当初定义Warrior时，在Warrior.cpp文件里的确指明了WarriorProvider能限定的当前版本号和最低版本号：

    PLUMA_PROVIDER_SOURCE(Warrior, 1, 1);

        这些类型信息、版本号限定信息都会被注册在Host的knownTypes映射表中，每种接口类型对应一个ProviderInfo节点。注册动作的代码如下：
    【pluma-1.1/src/pluma/PluginManager.cpp】

    1. void PluginManager::registerType(const std::string& type, unsigned int version,
    2.                                  unsigned int lowestVersion){
    3.     host.registerType(type, version, lowestVersion);
    4. }

    【pluma-1.1/src/pluma/Host.cpp】

    1. void Host::registerType(const std::string& type, unsigned int version,
    2.                         unsigned int lowestVersion){
    3.     if (!knows(type)){
    4.         ProviderInfo pi;
    5.         pi.version = version;
    6.         pi.lowestVersion = lowestVersion;
    7.         knownTypes[type] = pi;
    8.     }
    9. }

    当然，新加的ProviderInfo节点的providers列表是个空列表，待后续再添加Provider*内容。

    4.2 pluma.load()

        接着，我们继续看main()函数里调用的pluma.load()，其实调用的是其父类PluginManager的load()。相关代码截选如下：
    【pluma-1.1/src/pluma/PluginManager.cpp】

    1. bool PluginManager::load(const std::string& path){
    2.    std::string plugName = getPluginName(path);
    3.    std::string realPath = resolvePathExtension(path);
    4.    DLibrary* lib = DLibrary::load(realPath);
    5.    ......
    6.    fnRegisterPlugin* registerFunction;
    7.    registerFunction = reinterpret_cast
    8.                                         (lib->getSymbol("connect"));
    9.    ......
    10.    if (!registerFunction(host)){
    11.        ......
    12.        return false;
    13.    }
    14.
    15.    if (host.confirmAddictions())
    16.        libraries[plugName] = lib;
    17.    else{
    18.        ......
    19.        return false;
    20.    }
    21.    return true;
    22. }

    可以看到，一开始就在着手加载动态库，并调用动态库里的connect()函数。前文我们实际上已经列举过示例代码里的connect()函数了，现在再贴一次：

    1. PLUMA_CONNECTOR
    2. bool connect(pluma::Host& host){
    3.    host.add( new EagleProvider() );
    4.    host.add( new JaguarProvider() );
    5.    return true;
    6. }

        前文在阐述到connect()时，暂时没有细说add()动作，现在我们来看看它的代码：
    【pluma-1.1/src/pluma/Host.cpp】

    1. bool Host::add(Provider* provider){
    2.    if (provider == NULL){
    3.        fprintf(stderr, "Trying to add a null provider.\n");
    4.        return false;
    5.    }
    6.    if (!validateProvider(provider)){
    7.        delete provider;
    8.        return false;
    9.    }
    10.
    11.    // 临时放进 addRequests表
    12.    addRequests[ provider->plumaGetType() ].push_back(provider);
    13.    return true;
    14. }

        上面代码中那个plumaGetType()函数其实是Provider的私有成员，一般人访问不了，但Host是它的友元类，所以可以访问。代码中会先校验待添加的Provider是否合格，如果合格则以plumaGetType()返回值为key值，并向临时映射表addRequests中添加该Provider指针。所谓合格是指，这个Provider的类型是Host感兴趣的，并且其版本号也是合适的。

        值得注意的是，待添加的Provider*，只是临时先放进一个addRequests映射表中。addRequests映射表的定义如下：
    【pluma-1.1/include/pluma/Host.hpp】

    1. typedef std::map > TempProvidersMap;
    2. ......
    3. TempProvidersMap addRequests;

    那么这个临时性的addRequests映射表的内容会怎样处理呢？说起来也简单，会被“搬移”进Host的knownTypes映射表中某个ProviderInfo的内部列表去。main()在调用完connect()函数后，调用的confirmAddictions()就是做这个事情的：
    【pluma-1.1/src/pluma/Host.cpp】

    1. bool Host::confirmAddictions(){
    2.    if (addRequests.empty()) return false;
    3.    TempProvidersMap::iterator it;
    4.    for( it = addRequests.begin() ; it != addRequests.end() ; ++it){
    5.        std::list lst = it->second;
    6.        std::list::iterator providerIt;
    7.        for (providerIt = lst.begin() ; providerIt != lst.end() ; ++providerIt){
    8.            knownTypes[it->first].providers.push_back(*providerIt);
    9.        }
    10.    }
    11.    TempProvidersMap().swap(addRequests);  // 清空addRequests表
    12.    return true;
    13. }

        我们画一张调用关系图看看：

         我们可以通过这张调用关系图回顾一下，主要流程就是在加载插件动态库，并执行动态库里的connect()函数。该函数会将动态库里可用的所有Provider*记入Host的knownTypes映射表中。同时，动态库对应的DLibrary对象，也会插入Pluma管理类内部的libraries映射表中。

        为了巩固知识，我们把前文的两张图再整合一下。

    5. 使用插件Provider

    5.1 pluma.getProviders()

        在Providers都添加进Pluma管理类后，我们就可以在需要时获取provider了，为此Pluma类提供了getProviders()函数：
    【pluma-1.1/src/pluma/PluginManager.cpp】

    1. const std::list* PluginManager::getProviders(const std::string& type) const{
    2.    return host.getProviders(type);
    3. }

    【pluma-1.1/src/pluma/Host.cpp】

    1. const std::list* Host::getProviders(const std::string& type) const{
    2.    ProvidersMap::const_iterator it = knownTypes.find(type);
    3.    if (it != knownTypes.end())
    4.        return &it->second.providers;
    5.    return NULL;
    6. }

    代码很简单，就是帮使用者把感兴趣的某类插件Provider全部找出来。如果当初我们已经通过acceptProviderType()注册了对应的类型（PLUMA_PROVIDER_TYPE），那么至少可以拿到一个list，否则就只能拿到NULL了。如果我们可以拿到若干Provider，就可以调用其create()函数创建对应的插件对象了。

        当工作做完后，用户应该及时delete掉之前创建出的插件对象。在程序退出之前，用户应该调用pluma.unloadAll()删除所有插件Provider及DLibrary对象。DLibrary对象析构时，会自动关闭已经打开的动态链接库。
    【pluma-1.1/src/pluma/PluginManager.cpp】

    1. void PluginManager::unloadAll(){
    2.    host.clearProviders();
    3.    LibMap::iterator it;
    4.    for (it = libraries.begin() ; it != libraries.end() ; ++it){
    5.        delete it->second;   // delete掉DLibrary对象
    6.    }
    7.    libraries.clear();
    8. }
    1. void Host::clearProviders(){
    2.    ProvidersMap::iterator it;
    3.    for (it = knownTypes.begin() ; it != knownTypes.end() ; ++it){
    4.        std::list& providers = it->second.providers;
    5.        std::list::iterator provIt;
    6.        for (provIt = providers.begin() ; provIt != providers.end() ; ++provIt){
    7.            delete *provIt;   // delete掉Provider对象
    8.        }
    9.        std::list().swap(providers);
    10.    }
    11. }

    6. 结束

        至此，Pluma架构的主体代码就分析完毕了，希望对大家有所帮助。

  • 相关阅读:
    计算机网络第三章——数据链路层（二）
    SpringBoot全局异常配置
    JavaScript中的空数组和空对象布尔值是true还是false？
    麦克风阵列入门
    听GPT 讲Rust源代码--src/bootstrap
    【计算机视觉】在计算机视觉里，传统卷积已经彻底输给Transformer了吗？
    【精讲】vue2框架 GitHub数据获取（内含详细解析）
    算法基础：归并排序（超详细）
    Nginx网站服务
    Java标识符指什么呢？
  • 原文地址：https://blog.csdn.net/codefly/article/details/126840921
