单片机——硬件系统

内部结构

CPU：控制器和运算器

ROM：存放运行程序

RAM：存放数据

定时计数器：定时、计数

中断系统：控制程序的运行顺序

串行接口：TXD发送引脚、RXD接收引脚

并行接口：P0，P1，P2，P3

时钟电路：单片机的心脏

硬件参数（多看出厂数据手册）

AT89C51单片机参数

（1）8位微处理器（CPU：运算器，控制器）；

（2）数据存储器（128B RAM）；

（3）程序存储器（4KB Flash ROM）；

(4) 4个8位可编译并行I/O口（P0，P1，P2和P3）；

(5) 1个全双工的异步串行口；

(6) 2个可编译的16位定时器/计数器（T0，T1）；

(7) 中断系统具有5个中断源，5个中断向量；

STC89C52单片机参数

（1）8位微处理器（CPU：运算器，控制器）；

（2）数据存储器（512B RAM）；

（3）程序存储器（8KB Flash ROM）；

(4) 4个8位可编译并行I/O口（P0，P1，P2和P3）；

(5) 1个全双工的异步串行口；

(6) 3个可编译的16位定时器/计数器（T0，T1，T2）；

(7) 中断系统具有8个中断源，8个中断向量；

单片机引脚功能

40引脚的DIP封装

1、电源线：VCC（+5V）、VSS（地）

2、时钟震荡电源：XTAL1、XTAL2

3、复位引脚：RST(重新开始)

4、并行口：P0，P1，P2，P3（当作普通I/O口用就行，就是输入输出）

5、EA（头上加一行）：访问程序存储控制信号（用于确定访问外部的程序存储器还是内部的程序存储器，接高电平访问内部，接低电平访问外部）

6、PSEN（头上加一行）：外部ROM读选的信号

7、ALE：地址锁存控制信号

【6，7，8三个配合访问外部，现在用的少，直接换个芯片得了】

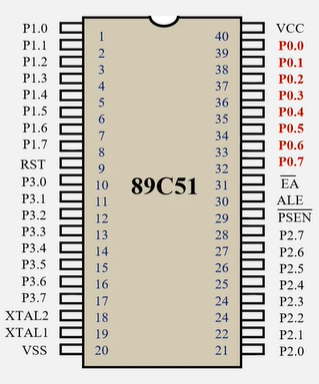

P0口：P0.0-P0.7引脚

P0口：P0.0-P0.7引脚：为漏极开路的8位并行双向I/O口。作为输出口时，每个引脚可驱动8个LS型TTL负载。当AT89S52扩展外部存储器及I/O接口芯片时，P0口为分时复用的低8位地址/数据总线。在向P0口写入“1”后就成为高阻态的输入口。

当P0口作为通用I/O口使用时，需外加上拉电阻，这时为准双向口。

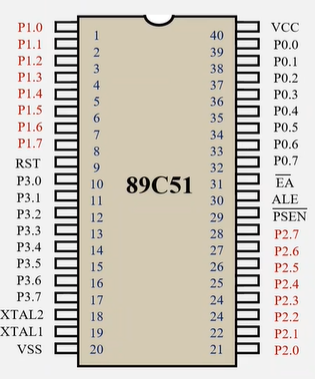

P1口：P1.0-P1.7引脚和 P2口：P2.0-P2.7引脚

P1口：P1.0-P1.7引脚：为准双向I/O口，引脚内部接有上拉电阻

P2口：P2.0-P2.7引脚: 为准双向I/O口，引脚内部接有上拉电阻，当AT89S52访问外部存储器时，P2口作为高8位地址总线使用，输出高8位地址。

P3口：P3.0-P3.7引脚

P3：通用I/O口，内部有上拉电阻，它还具有第二种功能。端口：替代的第二功能

P3.0：RXD（串行口输入）

P3.1：TXD（串行口输出）

P3.2：INTO（外部中断0输入）

P3.3：INT1（外部中断1输入）

P3.4：T0（定时器/计数器0的外部输入）

P3.5：T1（定时器/计数器1的外部输入）

P3.6：WR（片外数据存储器“写选通控制”输出）

P3.7：RD（片外数据存储器“读选通控制”输出)

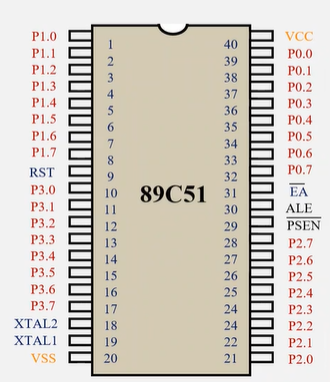

单片机最小系统

电源电路：供电VCC +5V电源，VSS为数字地。

时钟电路：XTAL2、XTAL1：接晶振和30pf电容，最高晶振频率24M，常用11.0592M和12M。

复位电路：RST：复位信号输入，在引脚加上持续时间大于2个机器周期的高电平，可使单片机复位。正常工作时，此脚应为低电平。

选择ROM：EA：片内片外程序存储器选择。

当EA=1；选择片内程序存储器

当EA=0；选择片外程序存储器
