spring gateway 简约易懂版

1 网关在微服务中的位置:

2 网关在某某牛x项目中

3 网关对比

Zuul 1.0 : Netflix开源的网关，使用Java开发，基于Servlet架构构建，便于二次开发。因为基于Servlet内部延迟严重，并发场景不友好，一个线程只能处理一次连接请求。
Zuul 2.0 : 采用Netty实现异步非阻塞编程模型，一个CPU一个线程，能够处理所有的请求和响应，请求响应的生命周期通过事件和回调进行处理，减少线程数量，开销较小

GateWay : 是Spring Cloud的一个全新的API网关项目，替换Zuul开发的网关服务，基于Spring5.0 + SpringBoot2.0 + WebFlux（基于⾼性能的Reactor模式响应式通信框架Netty，异步⾮阻塞模型）等技术开发，性能高于Zuul
Nginx+lua : 性能要比上面的强很多，使用Nginx的反向代码和负载均衡实现对API服务器的负载均衡以及高可用，lua作为一款脚本语言，可以编写一些简单的逻辑，但是无法嵌入到微服务架构中
Kong : 基于OpenResty（Nginx + Lua模块）编写的高可用、易扩展的，性能高效且稳定，支持多个可用插件（限流、鉴权）等，开箱即可用，只支持HTTP协议，且二次开发扩展难，缺乏更易用的管理和配置方式

4 spring cloud GateWay 概念

可以与Spring Cloud Discovery Client（如Eureka）、Ribbon、Hystrix等组件配合使用，实现路由转发、负载均衡、熔断、鉴权、路径重写、⽇志监控等
Gateway还内置了限流过滤器，实现了限流的功能。
设计优雅，容易拓展
基本概念
(1)路由（Route）是GateWay中最基本的组件之一，表示一个具体的路由信息载体，主要由下面几个部分组成：

1) id：路由唯一标识，区别于其他的route
2) url：路由指向的目的地URL，客户端请求最终被转发到的微服务
3) order：用于多个Route之间的排序，数值越小越靠前，匹配优先级越高
4) predicate：断言的作用是进行条件判断，只有断言为true，才执行路由
5) filter: 过滤器用于修改请求和响应信息

5 gateway核心流程

核心概念：

Gateway Client 向 Spring Cloud Gateway 发送请求
请求首先会被 HttpWebHandlerAdapter 进行提取组装成网关上下文
然后网关的上下文会传递到 DispatcherHandler ，它负责将请求分发给 RoutePredicateHandlerMapping
RoutePredicateHandlerMapping 负责路由查找，并根据路由断言判断路由是否可用
如果过断言成功，由FilteringWebHandler 创建过滤器链并调用
通过特定于请求的 Fliter 链运行请求，Filter 被虚线分隔的原因是Filter可以在发送代理请求之前（pre）和之后（post）运行逻辑
执行所有pre过滤器逻辑。然后进行代理请求。发出代理请求后，将运行“post”过滤器逻辑。
处理完毕之后将 Response 返回到 Gateway 客户端

Filter过滤器：

Filter在pre类型的过滤器可以做参数效验、权限效验、流量监控、日志输出、协议转换等。
Filter在post类型的过滤器可以做响应内容、响应头的修改、日志输出、流量监控等

核心思想

当用户发出请求达到 GateWay 之后，会通过一些匹配条件，定位到真正的服务节点，并且在这个转发过程前后，进行一些细粒度的控制，其中 Predicate（断言） 是我们的匹配条件，Filter 是一个拦截器，有了这两点，再加上URL，就可以实现一个具体的路由，核心思想：路由转发+执行过滤器链

这个过程就好比考试，我们考试首先要找到对应的考场，我们需要知道考场的地址和名称(id和url)，然后我们进入考场之前会有考官查看我们的准考证是否匹配（断言），如果匹配才会进入考场，我们进入考场之后，（路由之前）会进行身份的登记和考试的科目，填写考试信息，当我们考试完成之后（路由之后）会进行签字交卷，走出考场，这个就类似我们的过滤器

Route(路由) ：构建网关的基础模块，由ID、目标URL、过滤器等组成

Predicate（断言）：开发人员可以匹配HTTP请求中的内容（请求头和请求参数），如果请求断言匹配贼进行路由

Filter（过滤）：GateWayFilter的实例，使用过滤器，可以在请求被路由之前或者之后对请求进行修改

6 框架搭建

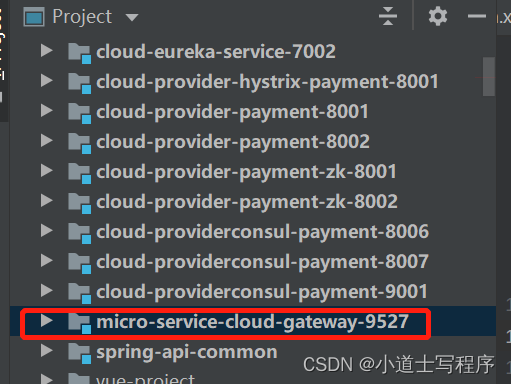

micro-service-cloud-gateway-9527

注意版本依赖关系

父类pom引用：


<spring-cloud-gateway-varsion>Hoxton.SR5</spring-cloud-gateway-varsion>

 <dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-dependencies</artifactId>
    <version>${spring-cloud-gateway-varsion}</version>
    <type>pom</type>
    <scope>import</scope>
</dependency>

子类POM引用：


<dependencies>
    <dependency>
        <groupId>com.alibaba.cloud</groupId>
        <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-gateway</artifactId>
        <version>2.2.5.RELEASE</version>
    </dependency>
    <dependency>
        <groupId>org.projectlombok</groupId>
        <artifactId>lombok</artifactId>
    </dependency>
</dependencies>

yml配置

（1）nacos 配置


server:
  port: 9527
spring:
  application:
    name: cloud-gateway-service
  cloud:
    nacos:
      discovery:
        server-addr: localhost:8848
    gateway:
      discovery:
        locator:
          enabled: false #开启注册中心路由功能
      routes:  # 路由
        - id: nacos-provider #路由ID，没有固定要求，但是要保证唯一，建议配合服务名
          uri: http://localhost:9001/nacos-provider # 匹配提供服务的路由地址 lb://表示开启负载均衡
          predicates: # 断言
            - Path=/mxn/** # 断言，路径相匹配进行路由

（2） eureka注册中心配置（本案例使用）


server:
  port: 9527  #端口号
spring:
  application:
    name: microServiceCloudGateway
  cloud:
    gateway: #网关路由配置
      discovery:
        locator:
          enabled: true
      routes:
        #将 micro-service-cloud-provider-dept-8001 提供的服务隐藏起来，不暴露给客户端，只给客户端暴露 API 网关的地址 9527
        - id: provider_dept_list_routh   #路由 id,没有固定规则，但唯一，建议与服务名对应
          #uri: http://localhost:8001         #匹配后提供服务的路由地址
          uri: lb://CLOUD-PAYMENT-SERVICE
          predicates:
            #以下是断言条件，必选全部符合条件
            - Path=/payment/lb/**               #断言，路径匹配 注意：Path 中 P 为大写
            - Method=GET #只能时 GET 请求时，才能访问
eureka:
  instance:
    instance-id: micro-service-cloud-gateway-9527
    hostname: micro-service-cloud-gateway
  client:
    fetch-registry: true
    register-with-eureka: true
    service-url:
      defaultZone: http://eureka7001.com:7001/eureka/,http://eureka7002.com:7002/eureka/

在上述方法中我们是通过YML去完成的配置，GateWay还提供了另外一种配置方式，就是通过代码的方式进行配置，@Bean 注入一个 RouteLocator


public class GatewayConfig {

    /*
    配置了一个id为path_mxn的路由规则
    当访问地址http://localhost:9999/mxn/**
    就会转发到http://localhost:9001/nacos-provider/mxn/任何地址
     */
    @Bean
    public RouteLocator gateWayConfigInfo(RouteLocatorBuilder routeLocatorBuilder){
        // 构建多个路由routes
        RouteLocatorBuilder.Builder routes = routeLocatorBuilder.routes();
        // 具体路由地址
        routes.route("path_mxn",
            //    r -> r.path("/payment/get/**").uri("http://localhost:8001/")).build();
                r -> r.path("/payment/get/**").uri("lb://CLOUD-PAYMENT-SERVICE")).build();
        // 返回所有路由规则
        return routes.build();
    }
}

注意：GateWay负载均衡

在上述的讲解中，我们已经掌握了 GateWay 的一些基本配置和两种使用方式， GateWay 如何实现负载均衡我们只需要在gateway 中uri修改为： lb://CLOUD-PAYMENT-SERVICE就可以显示负载均衡。

7 Predicate 断言

在这一篇中我们来研究一下断言

我们可以理解为：当满足条件后才会进行转发路由，如果是多个，那么多个条件需要同时满足

在官方提供的断言种类有11种(最新的有12种类型)：

After：匹配在指定日期时间之后发生的请求。
Before：匹配在指定日期之前发生的请求。
Between：需要指定两个日期参数，设定一个时间区间，匹配此时间区间内的请求。
Cookie：需要指定两个参数，分别为name和regexp（正则表达式），也可以理解Key和Value，匹配具有给定名称且其值与正则表达式匹配的Cookie。
Header：需要两个参数header和regexp（正则表达式），也可以理解为Key和Value，匹配请求携带信息。
Host：匹配当前请求是否来自于设置的主机。
Method：可以设置一个或多个参数，匹配HTTP请求，比如GET、POST
Path：匹配指定路径下的请求，可以是多个用逗号分隔
Query：需要指定一个或者多个参数，一个必须参数和一个可选的正则表达式，匹配请求中是否包含第一个参数，如果有两个参数，则匹配请求中第一个参数的值是否符合正则表达式。
RemoteAddr：匹配指定IP或IP段，符合条件转发。
Weight：需要两个参数group和weight（int），实现了路由权重功能，按照路由权重选择同一个分组中的路由

测试一个：After

如果在时间段之前访问则404

Before

匹配ZonedDateTime类型的时间，表示匹配在指定日期时间之前的请求，之后的请求则拒绝404错误


predicates: # 断言
  - Path=/mxn/** # 断言，路径相匹配进行路由
# - After=2022-06-11T16:30:40.785+08:00[Asia/Shanghai] #在这个时间之后的请求够可以进行通过，之前的则不能进行访问
  - Before=2022-06-11T15:30:40.785+08:00[Asia/Shanghai]

Between

Between 可以匹配ZonedDateTime类型的时间，由两个ZonedDateTime参数组成，第一个参数为开始时间，第二参数为结束时间，逗号进行分隔，匹配在指定的开始时间与结束时间之内的请求，配置如下：


predicates: # 断言
  - Path=/mxn/** # 断言，路径相匹配进行路由
# - After=2022-06-11T16:30:40.785+08:00[Asia/Shanghai] #在这个时间之后的请求够可以进行通过，之前的则不能进行访问
#  - Before=2022-06-11T15:30:40.785+08:00[Asia/Shanghai]
  - Between=2022-06-11T15:30:40.785+08:00[Asia/Shanghai],2022-06-11T16:30:40.785+08:00[Asia/Shanghai]

Cookie

由两个参数组成，分别为name（Key）和regexp（正则表达式）（Value），匹配具有给定名称且其值与正则表达式匹配的Cookie。

路由规则会通过获取Cookie name值和正则表达式去匹配，如果匹配上就会执行路由，如果匹配不上则不执行。


predicates: # 断言
  - Path=/mxn/** # 断言，路径相匹配进行路由
# - After=2022-06-11T16:30:40.785+08:00[Asia/Shanghai] #在这个时间之后的请求够可以进行通过，之前的则不能进行访问
#  - Before=2022-06-11T15:30:40.785+08:00[Asia/Shanghai]
#  - Between=2022-06-11T15:30:40.785+08:00[Asia/Shanghai],2022-06-11T16:30:40.785+08:00[Asia/Shanghai]
   - Cookie=muxiaonong,[a-z]+ # 匹配Cookie的key和value（正则表达式）表示任意字母

Header

由两个参数组成，第一个参数为Header名称，第二参数为Header的Value值,指定名称的其值和正则表达式相匹配的Header的请求


predicates: # 断言
  - Path=/mxn/** # 断言，路径相匹配进行路由
# - After=2022-06-11T16:30:40.785+08:00[Asia/Shanghai] #在这个时间之后的请求够可以进行通过，之前的则不能进行访问
#  - Before=2022-06-11T15:30:40.785+08:00[Asia/Shanghai]
#  - Between=2022-06-11T15:30:40.785+08:00[Asia/Shanghai],2022-06-11T16:30:40.785+08:00[Asia/Shanghai]
#  - Cookie=muxiaonong,[a-z]+ # 匹配Cookie的key和value（正则表达式）表示任意字母
  - Header=headerName, \d+ # \d表示数字

Host

匹配当前请求是否来自于设置的主机。


predicates: # 断言
  - Path=/mxn/** # 断言，路径相匹配进行路由
# - After=2022-06-11T16:30:40.785+08:00[Asia/Shanghai] #在这个时间之后的请求够可以进行通过，之前的则不能进行访问
#  - Before=2022-06-11T15:30:40.785+08:00[Asia/Shanghai]
#  - Between=2022-06-11T15:30:40.785+08:00[Asia/Shanghai],2022-06-11T16:30:40.785+08:00[Asia/Shanghai]
#  - Cookie=muxiaonong,[a-z]+ # 匹配Cookie的key和value（正则表达式）表示任意字母
#  - Header=headerName, \d+ # \d表示数字
  - Host=**.muxiaonong.com #匹配当前的主机地址发出的请求

**Method **

可以设置一个或多个参数，匹配HTTP请求，比如POST,PUT,GET,DELETE


predicates: # 断言
  - Path=/mxn/** # 断言，路径相匹配进行路由
# - After=2022-06-11T16:30:40.785+08:00[Asia/Shanghai] #在这个时间之后的请求够可以进行通过，之前的则不能进行访问
#  - Before=2022-06-11T15:30:40.785+08:00[Asia/Shanghai]
#  - Between=2022-06-11T15:30:40.785+08:00[Asia/Shanghai],2022-06-11T16:30:40.785+08:00[Asia/Shanghai]
#  - Cookie=muxiaonong,[a-z]+ # 匹配Cookie的key和value（正则表达式）表示任意字母
#  - Header=headerName, \d+ # \d表示数字
#  - Host=**.muxiaonong.com #匹配当前的主机地址发出的请求
  - Method=POST,GET

Query

由两个参数组成，第一个为参数名称(必须)，第二个为参数值(可选-正则表达式)，匹配请求中是否包含第一个参数，如果有两个参数，则匹配请求中第一个参数的值是否符合第二个正则表达式。


predicates: # 断言
  - Path=/mxn/** # 断言，路径相匹配进行路由
# - After=2022-06-11T16:30:40.785+08:00[Asia/Shanghai] #在这个时间之后的请求够可以进行通过，之前的则不能进行访问
#  - Before=2022-06-11T15:30:40.785+08:00[Asia/Shanghai]
#  - Between=2022-06-11T15:30:40.785+08:00[Asia/Shanghai],2022-06-11T16:30:40.785+08:00[Asia/Shanghai]
#  - Cookie=muxiaonong,[a-z]+ # 匹配Cookie的key和value（正则表达式）表示任意字母
#  - Header=headerName, \d+ # \d表示数字
#  - Host=**.muxiaonong.com #匹配当前的主机地址发出的请求
#  - Method=POST,GET
  - Query=id,.+ # 匹配任意请求参数，这里如果需要匹配多个参数，可以写多个- Query=

RemoteAddr

参数由CIDR 表示法（IPv4 或 IPv6）字符串组成，也就是匹配的ID地址，配置如下：


predicates: # 断言
  - Path=/mxn/** # 断言，路径相匹配进行路由
# - After=2022-06-11T16:30:40.785+08:00[Asia/Shanghai] #在这个时间之后的请求够可以进行通过，之前的则不能进行访问
#  - Before=2022-06-11T15:30:40.785+08:00[Asia/Shanghai]
#  - Between=2022-06-11T15:30:40.785+08:00[Asia/Shanghai],2022-06-11T16:30:40.785+08:00[Asia/Shanghai]
#  - Cookie=muxiaonong,[a-z]+ # 匹配Cookie的key和value（正则表达式）表示任意字母
#  - Header=headerName, \d+ # \d表示数字
#  - Host=**.muxiaonong.com #匹配当前的主机地址发出的请求
#  - Method=POST,GET
#  - Query=id,.+ # 匹配任意请求参数，这里如果需要匹配多个参数，可以写多个Query
  - RemoteAddr=192.168.1.1/24

Weight

需要两个参数group和weight（int）权重数值，实现了路由权重功能，表示将相同的请求根据权重跳转到不同的uri地址，要求group的名称必须一致


routes:  # 路由
  - id: weight_high #路由ID，没有固定要求，但是要保证唯一，建议配合服务名
    uri: https://blog.csdn.net/qq_14996421
    predicates: # 断言
      - Weight=groupName,8
  - id: weight_low #路由ID，没有固定要求，但是要保证唯一，建议配合服务名
    uri: https://juejin.cn/user/2700056290405815
    predicates: # 断言
      - Weight=groupName,2

8 GateWay Filter

路由过滤器允许修改传入的HTTP请求或者返回的HTTP响应，路由过滤器的范围是特定的路由.Spring Cloud GateWay 内置的Filter生命周期有两种：pre（业务逻辑之前）、post（业务逻辑之后）GateWay本身自带的Filter分为两种： GateWayFilter（单一）、GlobalFilter（全局）GateWay Filter提供了丰富的过滤器的使用，单一的有32种，全局的有9种，有兴趣的小伙伴可以了解一下。

官方参考网址：https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/#global-filters

自定义Filter

虽然Gateway给我们提供了丰富的内置Filter，但是实际项目中，自定义Filter的场景非常常见，因此单独介绍下自定义FIlter的使用。

想要实现GateWay自定义过滤器，那么我们需要实现GatewayFilter接口和Ordered接口


@Slf4j
@Component
public class MyFilter implements Ordered, GlobalFilter {
    /**
     * @param exchange 可以拿到对应的request和response
     * @param chain 过滤器链
     * @return 是否放行
     */
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        //获取第一个参数
        String id = exchange.getRequest().getQueryParams().getFirst("id");
        //打印当前时间
        log.info("MyFilter 当前请求时间为:"+new Date());
        //判断用户是否存在
        if(StringUtils.isEmpty(id)){
            log.info("用户名不存在，非法请求！");
            //如果username为空，返回状态码为407，需要代理身份验证
            exchange.getResponse().setStatusCode(HttpStatus.PROXY_AUTHENTICATION_REQUIRED);
            // 后置过滤器
            return exchange.getResponse().setComplete();
        }
        return chain.filter(exchange);
    }

    /**
     * 设定过滤器的优先级，值越小则优先级越高
     * @return
     */
    @Override
    public int getOrder() {
        return 0;
    }
}

当我们访问http://localhost:9527/payment/get/2?i8d=1请求，没有携带ID参数，请求失败

当我们访问http://localhost:9527/payment/get/2?id=1请求，请求成功

总结

到这里我们的GateWay就讲解完了，对于GateWay的核心点主要有三个Route\Predicate\Filter，我们搞懂了这三点，基本上对于GateWay的知识就掌握的差不多了，GateWay核心的流程就是：路由转发+执行过滤器链
