从crc32到linux内核实现

0. 序

本文主要讨论软件方法计算crc32的算法以及linux内核中的实现。

1. 基本概念

crc32主要用于通信中的数据完整性校验。基于网上已经有一大堆相关的阐述，这里就不再赘述。不过还是回顾一下基本的计算方法。

通信双方需要约定一个基本的作为除数的多项式，且在mod2的意义下考虑多项式的系数（因此系数只能是0或1）。将待传输的数据视为多项式的系数（每个bit对应一个系数），使其作为被除数。这里需要严格定义一下如何把一组数据映射到多项式的系数上：一组数据可以用一个指针地址加一个byte长度表示。地址越低，对应的多项式系数越高（主要方便接收方校验）。而对于一个byte内部，如果约定是most significant bit对应多项式的高次系数，这称为正向校验，如果是least significant bit作为多项式的高次系数，这称为反向校验。

举一个两字节数据的例子

低地址 -> 高地址
{0x12, 0x34 }
// 二进制：00010010b, 00110100b
1
2
3

如果是正向校验，这组数据映射到的多项式为$$x^{12}+x^9+x^5+x^4+x^2$$
而如果是反向校验，则映射为$$x^{14}+x^{11}+x^5+x^3+x^2$$

这样的话，由于crc校验位都是最后发送的（即位于高地址处），若设事先约定的除数多项式为$R(x)$，数据对应的多项式为$P(x)$，而crc校验位对应的多项式为$Q(x)$，且$Q(x)$的次数为$\alpha -1$，那么在接收方看到的多项式则为$P(x)x^{\alpha }+Q(x)$，我们希望选取适当的$Q(x)$，使得$$R(x)|P(x)x^{\alpha }+Q(x)(\mathrm{mod}2)$$
由多项式带余除法的知识可以知道，若$R(x)$的次数为$\alpha$，则我们可以唯一地选取一个次数不超过$\alpha -1$的多项式$Q(x)$，使得$$R(x)|P(x)x^{\alpha }-Q(x)\equiv P(x)x^{\alpha }+Q(x)(\mathrm{mod}2)$$

现在对于crc32来说，$R(x)$是一个如下的次数为32的多项式（一般地，crcN的除数多项式次数为N）$$x^{32}+x^{26}+x^{23}+x^{22}+x^{16}+x^{12}+x^{11}+x^{10}+x^8+x^7+x^5+x^4+x^2+x^1+1$$因此我们需要在数据末尾额外添加32bit的crc校验位，代表一个次数不超过31的多项式$Q(x)$，且为得到$Q(x)$只需要做一个带余除法就好$$Q(x)\equiv P(x)x^{32}(\mathrm{mod}2)$$

2. linux内核对1bit算法的实现

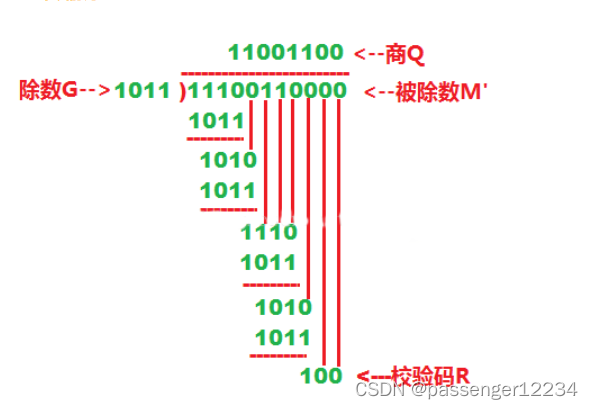

为求一组数据的crc，最简单的算法就是模拟多项式带余除法的过程，每次循环移位1bit（好图出处）。

运算过程中每次看目前的余数多项式的最高位，如果是1，则减去一个除数多项式，然后除数右移，如果是0，单纯除数右移。

Linux内核实现位于lib/crc32.c文件中。正向校验的实现如下

static inline u32 __pure crc32_be_generic(u32 crc, unsigned char const *p,
					  size_t len, const u32 (*tab)[256],
					  u32 polynomial)
{
#if CRC_BE_BITS == 1       // 表示采用 1bit算法
	int i;
	while (len--) {
		crc ^= *p++ << 24;  // 余数修正
		for (i = 0; i < 8; i++)
			crc = (crc << 1) ^ ((crc & 0x80000000) ? polynomial :
					  0);
		// 多项式带余除法过程中的mod2运算等价于计算机中的异或运算
	}
 	return crc;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

简单起见，我们先认为传入的初始crc参数值为0。要理解上面的代码，关键在于想清楚返回的crc的各位bit如何对应到余数多项式系数上。对于正向校验，一个字节的MSB对应到多项式的高位，而一个u32的4个字节谁对应到多项式的高位则依赖于算法的具体实现了（只要在最后把结果copy到数据末尾时把顺序搞对就好）。但为了方便移位计算，这里的crc对应到最终的不超过31次多项式的方法是这样的：第k位bit对应多项式$x^k$的系数。这样对应的好处是，模拟多项式带余除法时除数逐渐右移的过程在代码中的实现就是crc逐渐左移。

这里的一个trick是，由于crc32的除数多项式的$x^{32}$项的系数必然为1，因此省略掉了，使用polynomial参数来代表剩下的$x^{31}\dots x^0$项的系数，正好可以用一个u32来表示。另外，polynomial参数的多项式系数和自己的bit对应关系应与crc参数相同，根据上面已经给出的crc32的除数多项式，不难得到这里的polynomial值应为0x04C11DB7。

所以算法中循环内干的事情就是，查看目前的余数多项式最高位是否为1，如果是1的话，先左移再减去除数多项式（因为除数多项式最高位被省略了，如果我们有一个u33来完整表示除数多项式的话，就应该先减去除数多项式再左移了）。

如果把正向校验的代码搞明白了，反向校验的代码也很好理解了。

static inline u32 __pure crc32_le_generic(u32 crc, unsigned char const *p,
					  size_t len, const u32 (*tab)[256],
					  u32 polynomial)
{
#if CRC_LE_BITS == 1   // 表示采用 1bit算法
	int i;
	while (len--) {
		crc ^= *p++;  // 余数修正
		for (i = 0; i < 8; i++)
			crc = (crc >> 1) ^ ((crc & 1) ? polynomial : 0);
	}
	return crc;
}
1
2
3
4
5
6
7
8
9
10
11
12
13

反向校验时一个byte的LSB对应多项式的高次系数，为了方便移位，此时crc的第k位bit对应多项式的$x^{31-k}$项的系数，根据这个对应关系，不难知道传入的polynomial参数的值应为0xEDB88320。

上面的正向校验或者反向校验的代码并不依赖于大小端（因为数据是逐byte读入的）。但从linux的函数命名中可以看出前者更与大端绑定，后者更与小端绑定。能想到的一种猜测是，对于正向校验而言，如果是小端机器，crc的most significant byte是在高地址，而这个byte对应的是多项式的高次。因此在把crc值copy到数据末尾时，需要提前先把crc转为大端，使得多项式的高次在低地址处。而大端机器就省略了这一步。反向校验也是同样的分析。

在之前为了便于理解，我们假定了传入的crc初始参数为0，不过在真实情况下一般初始值为0xffffffff。在内核文档中有如下解释

Two more details about CRC implementation in the real world:

Normally, appending zero bits to a message which is already a multiple
of a polynomial produces a larger multiple of that polynomial. Thus,
a basic CRC will not detect appended zero bits (or bytes). To enable
a CRC to detect this condition, it’s common to invert the CRC before
appending it. This makes the remainder of the message+crc come out not
as zero, but some fixed non-zero value. (The CRC of the inversion
pattern, 0xffffffff.)

The same problem applies to zero bits prepended to the message, and a
similar solution is used. Instead of starting the CRC computation with
a remainder of 0, an initial remainder of all ones is used. As long as
you start the same way on decoding, it doesn’t make a difference.

也就是说，传入初始crc非0是为了检测传输过程中多余的前导0。另外，为了检测传输过程中末尾的多余0，crc值通常会bit反转。最终的data + crc对应的多项式就不再是除数多项式的倍数了，这样接收方校验出的crc不再是0，而是0xffffffff的crc值。

3 Sarwate algorithm

1988年，Dilip V. Sarwate 在论文Computation of Cyclic Redundancy Checks via Table Look-Up中提出了使用lookup table来加速crc计算的方法。这样每次循环内部可以处理一个byte的数据。原论文对于lookup table的构造写得复杂了，其实lookup table要存的就是提前算好的多项式余数嘛。

对于计算crc32， 一般地，我们假设希望一次处理N bit的数据，那么需要准备一个u32 table[1 << N]，通常情况下N=8（下面的论述都假设N=8，且为正向校验），就是256个表项的table。具体这个table存的什么呢？设$I$为table的第$I$个表项，
I = ∑ i = 0 7 t i ∗ 2 i , t i ∈ { 0 , 1 } P ( x ) = ∑ i = 0 7 t i ∗ x i Q ( x ) ≡ P ( x ) x 32 (   m o d   R ( x ) ) I = \sum_{i=0}^7t_i*2^i, t_i \in \{0,1\} \\ P(x) = \sum_{i=0}^7t_i*x^i \\ Q(x) \equiv P(x)x^{32} \quad(\bmod R(x)) I=i=0∑7​ti​∗2i,ti​∈{0,1}P(x)=i=0∑7​ti​∗xiQ(x)≡P(x)x32(modR(x))
其中$R(x)$是约定的除数多项式。注意如果是反向校验，P(x)应写为（因此正向校验和反向校验的table是不一样的）$$P(x)=\sum _{i=0}^7{t}_i\ast x^{7-i}$$
而$table[I]$中存的就是$Q(x)$系数的bit表示（因为Q(x)次数不超过31，可以用一个u32来表示，正向校验中，第k位bit对应$x^k$的系数，反向校验中则对应$x^{31-k}$的系数）。直观来讲，$table[I]$存的就是$I$对应的crc余数。

接下来看内核代码的实现，反向校验版本（正向校验版本也是类似的，不再列出）

static inline u32 __pure crc32_le_generic(u32 crc, unsigned char const *p,
					  size_t len, const u32 (*tab)[256],
					  u32 polynomial)
{
# elif CRC_LE_BITS == 8   // 表示使用 Sarwate algorithm算法
	/* aka Sarwate algorithm */
	while (len--) {
		crc ^= *p++;  // 余数修正
		crc = (crc >> 8) ^ tab[0][crc & 255];
	}
	// tab[0]对应的是上面提到的256个表项的table
	return crc;
}

/* 一个更加原始的版本，请忽略可能的大小端问题以及数组越界的问题
 while(len--){
 	u32 tmp = tab[0][*p++];
 	*(u32*)p ^= tmp;
 }
 return *p;
*/
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

额外解释一下算法是怎么进行的：Sarwate在论文中提到，如果按照原本的查表法，我们不得不修改原本的字符序列（参考上面的更加原始的版本），这里用到的trick是，我们把tab表中对接下来的byte的余数影响存到了crc这个临时变量里（或者理解为我们假设接下来的byte都是0），到实际需要访问表项时再读入接下来的byte，通过摸2加法求出真实的余数，再用这个结果去访问表项（所谓的余数修正，类似的trick在1bit算法中也用到了）。

另外值得注意的是，该算法的实现也不依赖于端序。

4. slice-by-N algorithm（端序）

读者很容易把上面描述的Sarwate algorithm推广到一次处理16bit甚至更多，但此时table表项指数级增加是不能够接受的。在05年时，Intel提出了slice-by-N algorithm，号称能够一次处理任意多的bit，而且table表项的大小是线性增加的（但实际并没有这么神，所以我用了号称这个词）。

具体想法是这样，以一次处理32bit为例（论文中称为slice-by-4），我们需要一个u32 table[4][256]，table[0]就对应Sarwate algorithm中的256表项，即$table[0][I]$为$I$的crc余数，一般地，$table[k][I]$存放的是$I\ast 2^{8k}$的crc余数。对应一个32bit数M，M的crc余数可以由如下式子给出（只是直观的结果，忽略了正反校验以及端序的影响）

 table[0][M & 255] ^ table[1][(M >> 8) & 255] ^ table[2][(M >> 16) & 255] ^ table[3][(M >> 24) & 255]
1

可以看到，虽然说一次处理32bit，但其实查表次数和原本的Sarwate algorithm是一样的，不过从原论文中可以看出，算术运算次数确实减少了，以及访问待计算crc的byte序列的次数确实减少了。另外，把算法应用到一次处理64bit，可以发现一个额外的bonus：读取的64bit中，有32bit不需要进行余数修正（因为每次算出的余数只有32bit）。

现在我们来看看内核的实现，值得注意的是，因为一次处理不止一个byte，我们需要注意端序给代码带来的影响。选取的代码是正向校验，且实现slice-by-8。

static inline u32 __pure crc32_be_generic(u32 crc, unsigned char const *p,
					  size_t len, const u32 (*tab)[256],
					  u32 polynomial){
	crc = (__force u32) __cpu_to_be32(crc);  // 把crc转为大端表示
	crc = crc32_body(crc, p, len, tab);
	crc = __be32_to_cpu((__force __be32)crc); // 将结果crc从大端转回cpu端序
	return crc;
}
1
2
3
4
5
6
7
8

我们看到，在调用实际计算crc32的代码前，先进行了一个端序转换，再一次提醒读者，在正向校验时，tab中存的32位bit依次对应余数多项式的32个系数（第31位bit对应多项式的第31次方系数，以此类推）。而linux传入的tab实际上也进行了一个端序转换，在crc32table.h文件中，正向校验的table表声明如下

static const u32 ____cacheline_aligned crc32table_be[8][256] = {{
tobe(0x00000000L), tobe(0x04c11db7L), tobe(0x09823b6eL), tobe(0x0d4326d9L),
tobe(0x130476dcL), tobe(0x17c56b6bL), tobe(0x1a864db2L), tobe(0x1e475005L),
tobe(0x2608edb8L), tobe(0x22c9f00fL), tobe(0x2f8ad6d6L), tobe(0x2b4bcb61L),
tobe(0x350c9b64L), tobe(0x31cd86d3L), tobe(0x3c8ea00aL), tobe(0x384fbdbdL),
......
}
}
1
2
3
4
5
6
7
8

tobe宏的声明来自crc32.c

#if CRC_BE_BITS > 8   // 表示使用slice-by-N算法
# define tobe(x) ((__force u32) cpu_to_be32(x))
#else    // 表示使用Sarwate algorithm或者1bit算法
# define tobe(x) (x)
#endif
1
2
3
4
5

前面提到过，1bit算法以及Sarwate algorithm并不依赖于端序，因此tobe是一个空操作，而在slice-by-N算法中，把余数表转为了大端序，我们在接下来分析crc32_body函数时将会看到这样做的原因。

下面的代码剔除了一些无关的预编译判断。为了便于分析，不妨假设是一台小端机器。

static inline u32 __pure
crc32_body(u32 crc, unsigned char const *buf, size_t len, const u32 (*tab)[256])
{
# ifdef __LITTLE_ENDIAN
#  define DO_CRC(x) crc = t0[(crc ^ (x)) & 255] ^ (crc >> 8)
#  define DO_CRC4 (t3[(q) & 255] ^ t2[(q >> 8) & 255] ^ \
		   t1[(q >> 16) & 255] ^ t0[(q >> 24) & 255])
#  define DO_CRC8 (t7[(q) & 255] ^ t6[(q >> 8) & 255] ^ \
		   t5[(q >> 16) & 255] ^ t4[(q >> 24) & 255])
# else
#  define DO_CRC(x) crc = t0[((crc >> 24) ^ (x)) & 255] ^ (crc << 8)
#  define DO_CRC4 (t0[(q) & 255] ^ t1[(q >> 8) & 255] ^ \
		   t2[(q >> 16) & 255] ^ t3[(q >> 24) & 255])
#  define DO_CRC8 (t4[(q) & 255] ^ t5[(q >> 8) & 255] ^ \
		   t6[(q >> 16) & 255] ^ t7[(q >> 24) & 255])
# endif

	const u32 *b;
	size_t    rem_len;
	const u32 *t0=tab[0], *t1=tab[1], *t2=tab[2], *t3=tab[3];
	const u32 *t4 = tab[4], *t5 = tab[5], *t6 = tab[6], *t7 = tab[7];
	u32 q;

	/* Align it */
	if (unlikely((long)buf & 3 && len)) {
		do {
			DO_CRC(*buf++);
		} while ((--len) && ((long)buf)&3);
	}
	rem_len = len & 7;
	len = len >> 3;
	b = (const u32 *)buf;

	for (--b; len; --len) {
		q = crc ^ *++b; /* use pre increment for speed */
		crc = DO_CRC8;
		q = *++b;   // bonus：这里不需要进行余数修正，少一次异或运算
		crc ^= DO_CRC4;
	}
	len = rem_len;
	/* And the last few bytes */
	if (len) {
		u8 *p = (u8 *)(b + 1) - 1;
		do {
			DO_CRC(*++p); /* use pre increment for speed */
		} while (--len);
	}
	return crc;
#undef DO_CRC
#undef DO_CRC4
#undef DO_CRC8
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52

函数的第一步是对buf进行四字节的对齐，如果没有对齐，就反复调用Sarwate algorithm，直到buf对齐为止。如果原本机器是小端，由于这里crc和tab都是大端序，因此余数多项式的高次项系数被反转到了低位byte上，所以DO_CRC中拿到差别系数的方法是crc ^ (x)) & 255，即拿出余数的最低位。而如果原本机器是大端，因此crc和tab都没有被反转，余数多项式的高次项系数仍然在高位byte，所以DO_CRC中是用余数的最高位byte来查表（可以看到，这与原本的算法正好反过来了）。

对齐buf之后就是进行slice-by-8的算法了。重点是要想明白从byte序列中读一个u32后，该u32的bit如何对应到多项式的系数上。假设是小端机器，读一个u32后，原本byte序列的低地址对应余数多项式的高次系数，同时低地址又对应到u32的低位。因此这个u32的高位byte对应余数多项式的低位系数，但原本计算出的正向校验的tab是高位byte对应余数多项式的高位系数，因此我们把tab和原始的crc都转为大端序，这样便和读入的u32对齐了（对于大端机器分析，可以发现读入的u32是自然和原本的tab对齐的）。这便是转为大端序的本质原因。

考虑到最后如果buf的长度不是8字节对齐的，该函数最后又调用Sarwate algorithm把非对齐的byte解决掉，然后返回最后的结果。

另外，上面转为大端序是基于计算正向校验的前提，根据对称性可以猜测，如果是计算反向校验，那么应该转为小端序（事实的确如此）。

5. 结

本文主要参考了Computation of Cyclic Redundancy Checks via Table Look-Up以及slice-by-N algorithm这两篇论文。算法本身并不难，不过看真实算法的代码时，考虑到各种细节还是挺绕的（尤其是端序的问题）。

另外，在思考有关端序的问题上，LSB, MSB这样的概念是有效的抽象（可以隔离掉端序的干扰）。
