Type-c接口及其协议介绍

一、Type-c接口支持的功能

支持接口正反插；

定义Vbus的电流传输能力；

定义功率传输角色，即供电端及受电端；

定义数据传输角色，主机或从机；

支持PD协议，实现大功率充电；

支持USB2.0/3.2/4.0/雷电/Display Port协议，实现高速数据传输。

二、Type-c接口支持的协议

Type-c接口是一种接口规范而不是协议，通过该接口可以实现设备间的充电、高速传输及音视频传输等功能，目前该接口可以实现USB2.0/USB3.2/PD协议/雷电协议/Diaplay Port协议。

 三、Type-c接口pin脚定义

1、母座端接口定义

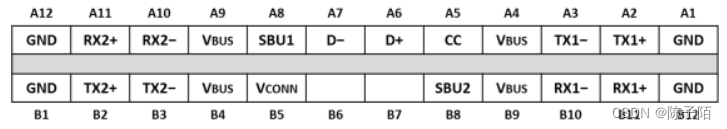

2、插头端接口定义

Vbus：电源；

CC1/CC2：初始模式识别或用于pd通信；

DP/DM：USB2.0传输协议或Type-c耳机的左右声道信号；

TX/RX：USB3.2/4.0信号传输脚；

SBU1/SBU2：USB3.0的辅助传输脚或Type-c耳机MIC信号及参考地；

GND：电源地。

四、Type-c角色说明

1、Power Role

Type-c的Power Role分为2类，如下：

Source：供电端用来提供Vbus电源，且在CC上有个Rp上拉。

Sink：耗电端用来消耗Vbus电源，且在CC上有个Rd对地下拉。

2、Data Role

Type C的Data Role分为3类，如下：

DFP：全称Downstream Facing Port，数据角色类似主机，初始情况下提供Vbus及Vconn供电，即作为Source端。

UFP：全称Upstream Facing Port，数据角色类似从机，初始情况下消耗Vbus供电，即作为Sink端。

DRP：全称Dual Role Power，即可作为Source或Sink，同时也可作为DFP或UFP。如果初始为Source，那数据角色为DFP，反之如果初始为Sink，数据角色为UFP。

3、角色互联方式

Type C规范角色互连只规定如下几种方式：

Source 与 Sink的互连； DFP与UFP的互连；

DRP与DRP的互连，互连方式有2种，一种随机，一种手动模式。

4、USB设备连接步骤

一个USB设备连接主要有以下步骤：

检测并确定连接关系，包括Source与Sink的关系，DFP与UFP的关系，线缆方向；

获取Emarker线缆信息；

检测Source的输出能力，可以通过PD/BC1.2/Type C规范的3种电流能力这3种方法来确定Source输出能力；

建立USB枚举关系。

5、角色检测

Type-c接口的角色检测通过CC1/CC2来实现。

Source检测CC1与CC2不同转态下对应描述如下：

Single Rp：Attached.SNK；

Dual Rp：DebugAcessory.SNK；

Single Rd with optional Ra：Attached.SRC with optional Electronically Marked Cable（Emarker Cable）；

Dual Rd：DebugAccessory.SRC；

Single Ra：eMarker Cable only；

Dual Ra：AudioAccessory；

Open：unattached。

6、角色不同状态下的行为

 Source与Sink在不同状态下的行为：
