【LVGL】ANIM（动画）学习

animate：通用动画

过渡动画与通用动画的区别：

• 过渡动画只有在状态发生改变时发生，通用动画可以在任意时刻进行
• 过渡动画支是样式（style）的一部分，通用动画和样式是相互独立的

实际上，过渡的底层也使用的是动画。

创建动画

为了创建动画，需要像样式一样声明一个动画类型并初始化：

lv_anim_t anim;
lv_anim_init(&anim);
1
2

由于动画是立即执行的，因此可以使用自动变量存储。然后，需要明确该动画将作用于哪一个控件：

/*
	参数1：通用动画初始化的结构体
	参数2：用作动画控件的结构体指针
*/
lv_anim_set_var(&anim, obj);
1
2
3
4
5

接下来，可以设置动画的各种轨迹，包括：

• 动画需要改变什么的属性
• 这些属性改变的范围
• 动画效果
• 延时
• 持续时间
• 动画执行次数
• 完成动画后处理

1. 动画需要改变什么的属性

	static void set_cont_main_value(void* cont, int32_t v)
	{
	    lv_obj_set_height(cont, v);
	}
	lv_anim_set_exec_cb(&b, set_cont_main_value);
    lv_anim_set_values(&b, 0, 60);
1
2
3
4
5
6

• lv_anim_set_exec_cb ：参数1：动画结构体指针，参数2：回调函数
  回调函数说明：
  set_cont_main_value回调函数有两个形参，参数1：是用作动画控件的结构体指针，参数2：是lv_anim_set_values函数中参数2和参数3的范围值。

• 可以在回调函数种设置控件的尺寸、样式、位置等操作，实现各种动画效果

2. 这些属性改变的范围

 lv_anim_set_values(&b, 0, 60);
1

• 参数1：通用动画的结构体指针
• 参数2：开始范围值
• 参数3：结束范围值
• 参数2和参数3的开始和结束范围值最终会在lv_anim_set_exec_cb函数参数的set_cont_main_value回调函数的参数2：int32_t v 依次写入v变量

3. 动画效果

/*
	函数说明：加载函数动画路径（也就是动画执行效果）
	参数1：通用动画的结构体指针
	参数2：动画路径执行效果，具体说明看3.1
*/
    lv_anim_set_path_cb(&b, lv_anim_path_ease_out);
1
2
3
4
5
6

3. 1动画效果

/**
 *将初始值与终止值之间按照频次平均分割，每次赋值均匀增加，斜率k=1
 */
lv_anim_value_t lv_anim_path_linear(const lv_anim_path_t * path, const lv_anim_t * a);

/**
 *在开始阶段每次赋值逐渐增加，直到到达除开始阶段外的平均速度，开始阶段斜率k=0->1，其他阶段k=1
 */
lv_anim_value_t lv_anim_path_ease_in(const lv_anim_path_t * path, const lv_anim_t * a);

/**
 *在结束阶段每次赋值逐渐减小，直到减为0速，结束阶段斜率k=1->0，其他阶段k=1
 */
lv_anim_value_t lv_anim_path_ease_out(const lv_anim_path_t * path, const lv_anim_t * a);

/**
 *开始阶段逐渐加速，结束阶段逐渐减速，中间阶段匀速。可理解为汽车从静止加速到刹车减速
 */
lv_anim_value_t lv_anim_path_ease_in_out(const lv_anim_path_t * path, const lv_anim_t * a);

/**
 *在结束阶段会小幅超越终止值，类似于惯性缓冲
 */
lv_anim_value_t lv_anim_path_overshoot(const lv_anim_path_t * path, const lv_anim_t * a);

/**
 *整个阶段为减速阶段，正向减小为0时进行反向小部分增加，反复三次。可理解为小球落地反弹运动
 */
lv_anim_value_t lv_anim_path_bounce(const lv_anim_path_t * path, const lv_anim_t * a);

/**
 *规定在整个阶段共分为几段，每次都取段端点值赋值
 */
lv_anim_value_t lv_anim_path_step(const lv_anim_path_t * path, const lv_anim_t * a);
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

4.延时

/*
	函数说明：延迟多久执行动画
	参数1：通用动画的结构体指针
	参数2：延迟多久执行动画
*/
lv_anim_set_delay(&b, 1000);
1
2
3
4
5
6

5.持续时间

/*
	函数说明：动画持续多长时间
	参数1：通用动画的结构体指针
	参数2：动画持续时间
*/
lv_anim_set_time(&b, 1000);
1
2
3
4
5
6

6.动画执行次数

/*
	函数说明：动画执行次数
	参数1：通用动画的结构体指针
	参数2：LV_ANIM_REPEAT_INFINITE ：无限制重复，0：不重复
*/
    lv_anim_set_repeat_count(&b, 0);
1
2
3
4
5
6

7.完成动画后处理

static void anim_ready_cb(lv_anim_t *var)
{
    lv_obj_t* label = lv_label_create(cont);
    lv_obj_remove_style_all(label);
    lv_obj_align(label, LV_ALIGN_CENTER, 0, -24);

    lv_obj_set_style_text_font(label, &myFontOrbitron_18, LV_PART_MAIN);
    lv_obj_add_style(label, &style_label, LV_PART_MAIN);

    lv_label_set_text(label, "Start Up");
    //lv_obj_fade_in(label, 1000, 100);

    lv_anim_t label_anim;
    lv_anim_init(&label_anim);
    lv_anim_set_var(&label_anim, label);
    lv_anim_set_values(&label_anim, lv_obj_get_y(label), -24);
    lv_anim_set_time(&label_anim, 500);
    lv_anim_set_exec_cb(&label_anim, anim_x_cb);
    //lv_anim_set_path_cb(&label_anim, lv_anim_path_ease_in_out);
    lv_anim_set_repeat_count(&label_anim, 0);
    lv_anim_set_ready_cb(&label_anim, label_ready_cb);
    lv_anim_start(&label_anim);
}
/*
	函数说明：动画准备好回调处理
	参
	数1：通用动画的结构体指针
	参数2：回调函数，动画在执行完成后做的回调处理
*/
lv_anim_set_ready_cb(&b, anim_ready_cb);
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

注意事项

1. 如果需要渲染控件（配置样式给控件），要在控件渲染完成后执行动画，否则动画执行的是控件的默认值

示例：

#include "lvgl/lvgl.h"
#include "lvgl/examples/lv_examples.h"
#include "lvgl/demos/lv_demos.h"
#include "lv_drivers/win32drv/win32drv.h"

#include "test.h"

static lv_style_t style_label;
static lv_obj_t* cont;
static lv_obj_t* cont_main;


LV_FONT_DECLARE(myFontOrbitron_18);

static void anim_x_cb(void* var, int32_t v)
{
    lv_obj_set_y(var, v);
}

static void label_ready_cb(lv_anim_t* var)
{
    lv_obj_fade_out(cont, 500, 100);
    //lv_obj_fade_in(cont_main, 500, 100);
}

static void anim_ready_cb(lv_anim_t *var)
{
    lv_obj_t* label = lv_label_create(cont);
    lv_obj_remove_style_all(label);
    lv_obj_align(label, LV_ALIGN_CENTER, 0, -24);

    lv_obj_set_style_text_font(label, &myFontOrbitron_18, LV_PART_MAIN);
    lv_obj_add_style(label, &style_label, LV_PART_MAIN);

    lv_label_set_text(label, "Start Up");
    //lv_obj_fade_in(label, 1000, 100);

    lv_anim_t label_anim;
    lv_anim_init(&label_anim);
    lv_anim_set_var(&label_anim, label);
    lv_anim_set_values(&label_anim, lv_obj_get_y(label), -24);
    lv_anim_set_time(&label_anim, 500);
    lv_anim_set_exec_cb(&label_anim, anim_x_cb);
    //lv_anim_set_path_cb(&label_anim, lv_anim_path_ease_in_out);
    lv_anim_set_repeat_count(&label_anim, 0);
    lv_anim_set_ready_cb(&label_anim, label_ready_cb);
    lv_anim_start(&label_anim);
}

static void set_value(void* bar, int32_t v)
{
    lv_bar_set_start_value(bar, 50 - (v - 50), LV_ANIM_OFF);
    lv_bar_set_value(bar, v, LV_ANIM_OFF);
    if (v == 100)
    {
        printf("v==100");
    }

}


static void set_cont_main_value(void* cont, int32_t v)
{

    lv_obj_set_height(cont, v);

}


void bar_demo(void)
{
    //进度条只有两个样式选择，一个是主要样式（不变化背景色），一个是指示器（变化的前景色）
    //http://t.csdn.cn/D1kgJ
    static lv_style_t style_main;           //
    static lv_style_t style_indicator;      //


    cont = lv_obj_create(lv_scr_act());
    lv_obj_set_style_bg_color(cont, lv_color_black(), LV_PART_MAIN | LV_STATE_DEFAULT);
    lv_obj_set_style_border_color(cont, lv_color_black(), LV_PART_MAIN | LV_STATE_DEFAULT);
    lv_obj_set_size(cont, 240, 240);
    lv_obj_center(cont);

    lv_style_init(&style_main);
    lv_style_set_border_width(&style_main, 2);
    lv_style_set_border_color(&style_main, lv_palette_main(LV_PALETTE_BLUE));
    lv_style_set_border_opa(&style_main, LV_OPA_TRANSP);
    //lv_style_set_bg_color(&style_main, lv_palette_main(LV_PALETTE_RED));
    //lv_style_set_bg_opa(&style_main, LV_OPA_COVER);
    lv_style_set_pad_all(&style_main, 6); /*To make the indicator smaller*/
    lv_style_set_radius(&style_main, 6);

    lv_style_init(&style_indicator);
    lv_style_set_bg_opa(&style_indicator, LV_OPA_COVER);
    lv_style_set_bg_color(&style_indicator, lv_palette_main(LV_PALETTE_ORANGE));
    lv_style_set_radius(&style_indicator, 3);

    lv_obj_t* bar = lv_bar_create(cont);
    //样式到这先添加，否则可能出现别的问题
    lv_obj_remove_style_all(bar);
    lv_obj_add_style(bar, &style_main,      LV_PART_MAIN);
    lv_obj_add_style(bar, &style_indicator, LV_PART_INDICATOR);

    lv_obj_set_size(bar, 160, 16);
    lv_obj_center(bar);
    lv_bar_set_range(bar, 0, 100);
    lv_bar_set_mode(bar, LV_BAR_MODE_RANGE);
    lv_bar_set_value(bar, 50, LV_ANIM_OFF);
    lv_bar_set_start_value(bar, 50, LV_ANIM_OFF);

    lv_style_init(&style_label);
    lv_style_set_text_font(&style_label, &lv_font_montserrat_16);
    lv_style_set_text_color(&style_label, lv_color_hex(0xff931e));

    static lv_style_transition_dsc_t trans_main;
    static lv_style_t                style_cont_main;
    static const lv_style_prop_t trans_props[] = {LV_STYLE_WIDTH, LV_STYLE_HEIGHT, LV_STYLE_BG_COLOR, 0,};

    cont_main = lv_obj_create(lv_scr_act());
    lv_obj_set_size(cont_main, 240, 60);

    lv_obj_set_style_bg_color(cont_main, lv_color_black(), LV_PART_MAIN | LV_STATE_DEFAULT);
    lv_obj_set_style_border_color(cont_main, lv_color_black(), LV_PART_MAIN | LV_STATE_DEFAULT);
    lv_obj_set_style_radius(cont_main, 0, LV_PART_MAIN | LV_STATE_DEFAULT);
    lv_obj_set_align(cont_main, LV_ALIGN_TOP_MID);


    lv_style_init(&style_cont_main);
    lv_style_set_bg_color(&style_cont_main, lv_palette_main(LV_PALETTE_RED));
    lv_style_set_width(&style_cont_main, 240);
    lv_style_set_height(&style_cont_main, 120);
    lv_style_set_radius(&style_cont_main, 50);

    lv_style_transition_dsc_init(&trans_main, trans_props, lv_anim_path_ease_in_out, 100, 0, NULL);
    lv_style_set_transition(&style_cont_main, &trans_main);
    lv_obj_add_style(cont_main, &style_cont_main, LV_STATE_PRESSED);



    lv_anim_t a;
    lv_anim_init(&a);
    lv_anim_set_var(&a, bar);
    lv_anim_set_values(&a, 50, 100);
    lv_anim_set_exec_cb(&a, set_value);
    lv_anim_set_time(&a, 500);
    //lv_anim_set_playback_time(&a, 2000);
    lv_anim_set_repeat_count(&a, 0);
    lv_anim_set_ready_cb(&a, anim_ready_cb);
    //lv_anim_start(&a);

    lv_anim_t b;
    lv_anim_init(&b);
    lv_anim_set_var(&b, cont_main);
    lv_anim_set_values(&b, 0, 60);
    lv_anim_set_exec_cb(&b, set_cont_main_value);
 //   lv_anim_set_delay(&b, 1000);
    lv_anim_set_time(&b, 1000);
    //lv_anim_set_playback_time(&a, 2000);
    lv_anim_set_path_cb(&b, lv_anim_path_ease_out);
    lv_anim_set_repeat_count(&b, 0);
    lv_anim_set_ready_cb(&b, anim_ready_cb);
    //lv_anim_start(&b);


    lv_anim_timeline_t* anim_timeline = lv_anim_timeline_create();
    lv_anim_timeline_add(anim_timeline, 0, &a);
    lv_anim_timeline_add(anim_timeline, 1000, &b);
    lv_anim_timeline_start(anim_timeline);
}

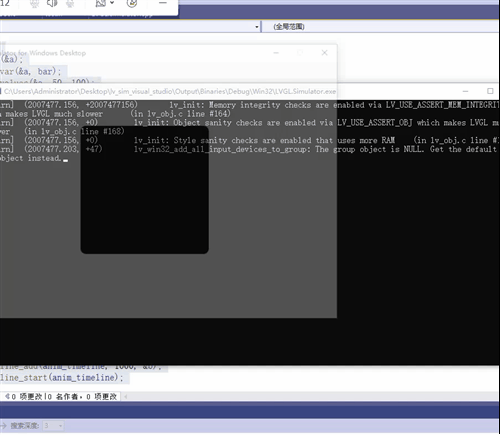

```![请添加图片描述](https://img-blog.csdnimg.cn/e0af6bf1dcb5402e90612f251f778d8f.gif)
