Layout()函数的使用

描述

layout()用于页面布局，将一张图片划分为矩阵中的尽可能多的行和列，列宽和行高在各自的参数中指定。

用法

layout(mat, widths = rep.int(1, ncol(mat)),
       heights = rep.int(1, nrow(mat)), respect = FALSE)

layout.show(n = 1)
lcm(x)
1
2
3
4
5

参数说明：

实例

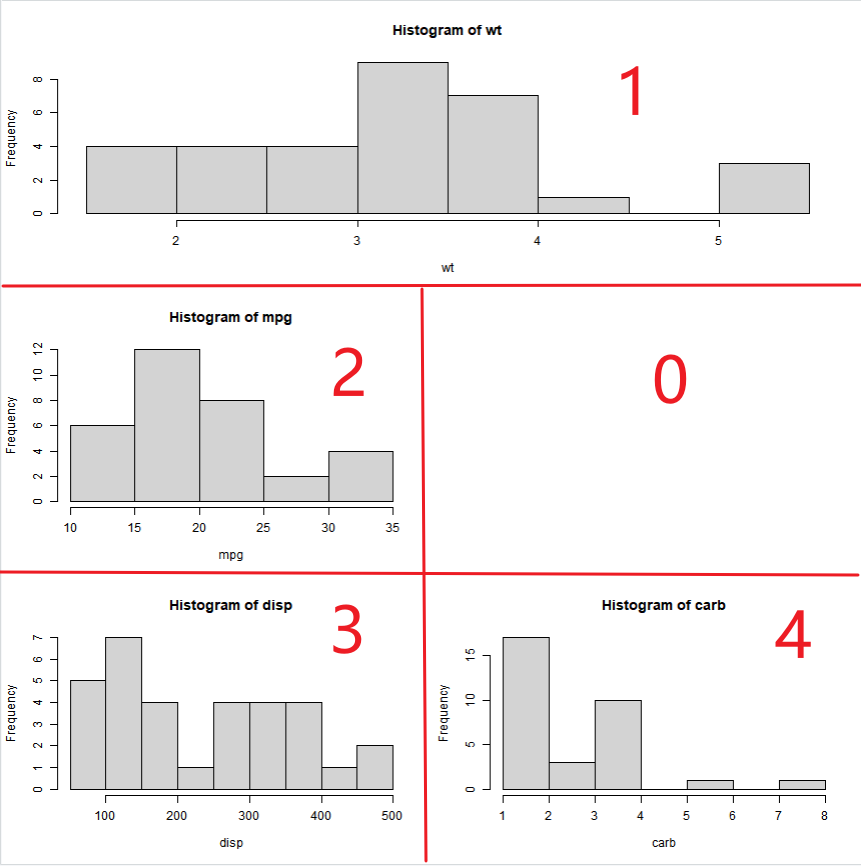

🎇实例1

绘制的是3行2列的图像，矩阵按列排序(默认为 byrow=FALSE )

attach(mtcars)
layout(matrix(c(1,1,2,0,3,4), 3, 2))
hist(wt)
hist(mpg)
hist(disp)
hist(carb)
detach(mtcars)
1
2
3
4
5
6
7

按照相同的元素划为5个区域：

🎇实例2

绘制的是3行2列的图像，矩阵按行排序（添加一个 byrow=TRUE）

attach(mtcars)
layout(matrix(c(1,1,2,0,3,4), 3, 2,byrow = TRUE))
hist(wt)
hist(mpg)
hist(disp)
hist(carb)
detach(mtcars)
1
2
3
4
5
6
7

按照相同的元素划为5个区域：

🎇实例3

当使用相对宽度\高度时，weights 和 heights 传入的时一组向量，分别是第 1,2,...n 列(行)的宽度(高度)比，以下述代码为例：

nf <- layout(matrix(c(1,1,2,1,1,2,3,3,3),3,3,byrow = TRUE),
					c(2, 2, 5), # 第1，2，3列宽度比为2：2：5
					c(3, 3, 4)) # 第1，2，3行高度比为3：3：4
layout.show(nf)
1
2
3
4

下图中，因为区域1占据了前两列，总宽比为 2 + 2 = 4，所以区域1的宽度 ：区域2的宽度 = 4 ：5，区域1占据了前两行，总高比为 3 + 3 = 6，所以区域1的高度 ：区域3的高度 = 6 ：4

🎇实例4

同理，使用绝对宽度\高度时，也传入一组向量，对应的分别是第 1,2,...n 列的宽度\高度(cm)，以下述代码为例：

nf <- layout(matrix(c(1,1,2,1,1,2,3,3,3),3,3,byrow = TRUE),
             c(lcm(5), lcm(4), lcm(3)), # 第1，2，3列宽度分别为5cm,4cm,3cm
             c(lcm(3), lcm(3), lcm(5))) # 第1，2，3行高度分别为3cm,3cm,5cm
layout.show(nf)

1
2
3
4
5

下图中，因为区域1占据了前两列，总宽比为 5 + 4 = 9，所以区域1的宽度 ：区域2的宽度 = 9 ：3，区域1占据了前两行，总高比为 3 + 3 = 6，所以区域1的高度 ：区域3的高度 = 6 ：5
