部署LVS-NAT群集实验

---

一、实验准备

负载调节器（LVS）：
内网关ens33：192.168.100.11，外网关：192.168.226.11
web节点服务器1（内网）：192.168.100.12
web节点服务器2（内网）：192.168.100.13
NFS服务器（内网）：192.168.100.14
客户端：192.168.226.110

二、LVS-NAT数据流向

三、部署LVS-NAT群集实验

1.环境准备

部署前关闭所有机器防火墙及核心防护

systemctl stop firewalld
systemctl disable firewalld
setenforce 0
1
2
3

在内网的服务器无法直接通过yum下载，需要配置本地yum仓库

#!/bin/bash
mount /dev/cdrom /mnt
mkdir /etc/yum.repos.d/bak
mv /etc/yum.repos.d/*.repo  /etc/yum.repos.d/bak
touch /etc/yum.repos.d/local.repo
echo "
[local]
name=local
baseurl=file:///mnt
enabled=1
gpgcheck=0
" > /etc/yum.repos.d/local.repo
yum clean all
yum makecache
1
2
3
4
5
6
7
8
9
10
11
12
13
14

2.部署共享存储NFS（192.168.100.14）

2.1安装nfs服务和rpcbind服务

yum -y install nfs-utils rpcbind
systemctl start nfs
systemctl start rpcbind
1
2
3

2.2创建共享目录，并设置权限

mkdir /opt/web01 /opt/web02
chmod 777 /opt/web01 /opt/web02
1
2

2.3输入网页内容

echo "this is web01" > /opt/web01/index.html
echo "this is web02" > /opt/web02/index.html
1
2

2.4设置共享目录

vim /etc/exports
rw:该主机对该共享目录有读写权限
sync：资料同步写入到内存与硬盘中
1
2
3

2.5发布共享

exportfs -rv
1

2.6启动服务，查看共享

systemctl start rpcbind
systemctl start nfs
showmount -e localhost     #查看共享
1
2
3

3.配置节点服务器（web01 和 web02）

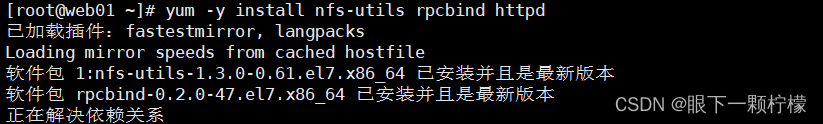

3.1两台节点安装nfs、rpcbind和httpd服务，然后启动服务

web01

web02

3.2查看共享目录

showmount -e 192.168.100.14
1

3.3挂载共享目录

web01

mount.nfs 192.168.100.14:/opt/web01 /var/www/html
1

web02

mount.nfs 192.168.100.14:/opt/web02 /var/www/html
1

3.4修改网卡

更改web01和web02服务器的网关，指向LVS的内网网卡，并重启网卡
web01

vim /etc/sysconfig/network-scripts/ifcfg-ens33
systemctl restart network
1
2

web02

vim /etc/sysconfig/network-scripts/ifcfg-ens33
systemctl restart network
1
2

4.配置LVS负载调度器（内网卡：192.168.100.11 外网卡：192.168.226.11）

4.1开启路由转发功能

vim /etc/sysctl.conf
添加 net.ipv4.ip_forward = 1
sysctl -p
1
2
3

4.2配置SNAT转发规则

yum -y install iptables     #下载iptables防火墙
iptables -F     #清空防火墙规则
iptables -t nat -F    #清空nat表中的路由规则
iptables -t nat -A POSTROUTING -s 192.168.100.0/24 -o ens37 -j SNAT --to-source 192.168.226.110
1
2
3
4

4.3查看nat表中规则

4.4加载lvs内核模块

modprobe ip_vs     #加载ip_vs模块
cat /proc/net/ip_vs    #查看ip_vs版本信息
1
2

4.5安装ipvsadm管理工具

yum -y install ipvsadm
1

4.6启动前要保存负载分配策略

ipvsadm-save > /etc/sysconfig/ipvsadm
systemctl start ipvsadm
1
2

4.7配置负载分配策略（NAT模式只要在服务器上配置，节点服务器不需要特殊配置）

ipvsadm -C          #清除原有策略
ipvsadm -A -t 192.168.226.11:80 -s rr
-A：添加虚拟服务器 -t:VIP ,虚拟IP所用外网网卡 -s:算法rr轮询
ipvsadm -a -t 192.168.226.11:80 -r 192.168.100.12:80 -m
-a：添加真实服务器 -t:VIP ,-r:真实IP地址 -m:表示使用nat模式
ipvsadm -a -t 192.168.226.11:80 -r 192.168.100.13:80 -m
ipvsadm           #启用策略

ipvsadm -ln         #查看节点状态，Masq代表 NAT模式
ipvsadm-save > /etc/sysconfig/ipvsadm           #保存策略
1
2
3
4
5
6
7
8
9
10

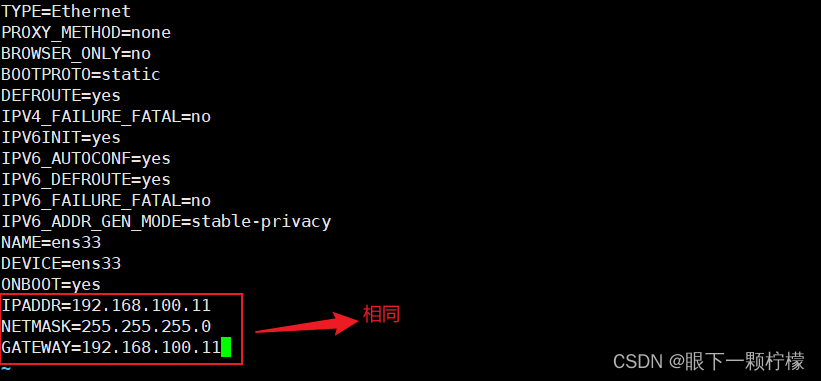

4.8修改外网、内网的网卡

将网关改成自己IP

vim /etc/sysconfig/network-scripts/ifcfg-ens33
1

vim /etc/sysconfig/network-scripts/ifcfg-ens37
1

systemctl restart network    #重启网卡
1

5.客户端配置（测试）

在一台IP为192.168.226.110的客户机使用浏览器访问192.168.226.11 ，不断刷新浏览器测试负载均衡效果，刷新间隔需长点。

访问192.168.226.11

监控活跃状态

ipvsadm -ln
1

---
