LVS-Nat模式实战

LVS负载均衡调度器：ens33 192.168.239.128 ens37 192.168.100.100(vmnet1)

web1:192.168.239.130

web2:192.168.239.131

NFS

1.首先保持环境干净，因为我之前有安装过服务则恢复快照

2.添加网卡

选择vmware1

然后重启

3.三台机子全部关闭防火墙

systemctl stop firewalld

systemctl disable firewalld

setenforce 0

4.在两台服务器安装http即阿帕奇

yum install -y httpd

5.配置ens36网卡的配置文件

cp -p ifcfg-ens33 ifcfg-ens36

重启网卡

6.将wb1，web2的网关改为192.168.239.128

别忘了重启

7.修改两个web服务器的页面

开启apaqi

systemctl start httpd

修改阿帕奇页面

vim index.html

别忘了重启阿帕奇

然后去到lvm操作

8.开启功能

vim /etc/sysctl.conf

开启路由转发

sysctl -p

9.配置nat策略

iptables -t nat -F

清空

iptables -t nat -A POSTROUTING -s 192.168.239.0/24 -o ens36 -j SNAT --to-source 192.168.100.100

含义为在nat表中进行操作，在行尾加POSTROUTING INPUT-PREROUTING-FORWALLD-POSTROUTING-OUTPUT中的POSTROUTING规则，匹配来源的，即239.0段的所有ip，出去的地址为从ens36出去的网址，基于源地址的映射，成192.168.100.100

9.写加载lvs内核模块

modprobe ip_vs

cat /proc/net/ip_vs

10安装管理工具

yum install -y ipvsadm

11启动ipvsadm服务

ipvsadm-save > /etc/sysconfig/ipvsadm

12配置负载均衡策略

ipvsadm -C

#清除原有策略

ipvsadm -A -t 192.168.100.100:80 -s rr

表示添加虚拟服务器，添加端口，-s添加算法，rr是轮询

ipvsadm -a -t 192.168.100.100:80 -r 192.168.226.130:80 -m -w 1

ipvsadm -a -t 192.168.100.100:80 -r 192.168.226.131:80 -m -w 1

权重比轮询为1

ipvsadm 启用

ipvsadm -ln

保存策略

ipvsadm-save > /etc/sysconfig/ipvsadm

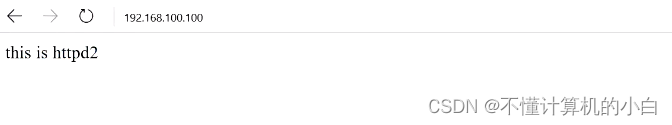

九．实验验证

打开windows

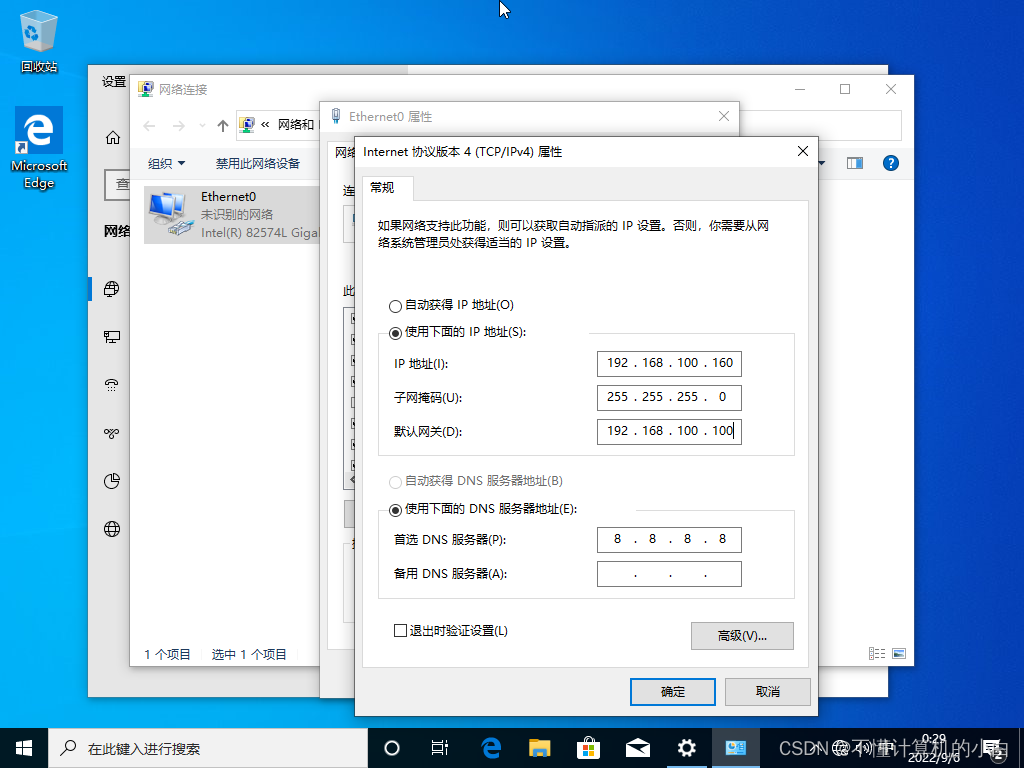

修改网卡

别忘了重启
