[001] [RISC-V] Linker Script 链接脚本说明

1 基础概念

▲ ARM工具链软件编译流程

目标文件：程序源文件在经过编译器/汇编器 编译后会生成.o格式的文件，一般分为3种：

• 可重定位的目标文件（relocatable files）：汇编器生成，是不可执行的。
• 可执行的目标文件（executable files）：经过链接器的链接、重定位后生成的可执行目标文件。
• 可被共享的目标文件（shared object files）：一般以共享库的形式存在，在程序运行时需要动态加载到内存，跟应用程序一起运行。

链接器：多个目标文件.o和库文件.a输入文件链接成一个可执行输出文件.elf，链接器从链接脚本读完一个 section 后，将重定位符号的值增加该 section 的大小。

section ：一个可执行文件通常由不同的section（段）构成：text代码段、data数据段、bss段、rodata只读数据段等。每个section用一个section header来描述，包括段名、段的类型、段的起始地址、段的偏移和段的大小等。将这些section headers集中放到一起即为section header table（节头表）。

▲ Important Sections

详见：GNU ELF special sections

符号表：在「汇编阶段」，汇编器会分析汇编语言中各个section的信息，收集各种符号，生成符号表，将各个符号在section内的偏移地址、类型、占用空间的大小也填充到符号表内。（符号表本身也以section的形式添加到每一个可重定位目标文件中）

一个可执行文件中的所有符号都有自己的地址，并保存在「全局符号表」中，但此时「全局符号表」中的地址还都是原来在各个目标文件中的地址，即相对于零地址的偏移。

「Q」链接生成的可执行文件最终是要被加载到内存中执行的，那么要加载到内存中的什么地方呢？

「A」程序在链接程序时需要指定一个链接起始地址，链接开始地址一般也就是程序要加载到内存中的地址，通过链接脚本指定程序的链接地址和各个段的组装顺序。

链接脚本：主要用于规定各输入文件中的程序、数据等内容段在输出文件中的空间和地址如何分配。通俗的讲，链接脚本用于描述输入文件中的段，将其映射到输出文件中，并指定输出文件中的内存分配。

链接器就是根据链接脚本定义的规则来组装可执行文件的，并最终将这些信息以section的形式保存到可执行文件的ELF Header中。完整的ELF文件组织结构如下图所示：

▲ Executable and Linkable Format 文件组织结构

2 常用语法

2.1 定位符 .

定位符 . 表示当前地址，它是一个变量，总是代表输出文件中的一个地址（根据输入文件section的大小不断增加，不能倒退，且只用于SECTIONS指令中）。对定位符 . 赋值可指定其后内容的存储位置，如果没有以其它的方式指定输出节的地址，则地址值就会被设为定位计数器的当前值，下面举例说明：

 SECTIONS
 {
     . = 0x10000;
     .text : { *(.text) }
     . = 0x8000000;
     .data : { *(.data) }
     .bss : { *(.bss) }
 }
1
2
3
4
5
6
7
8

使用SECTIONS来描述输出文件各段的内存布局，在SECTIONS命令的开始处, 定位计数器当前值为0。

• .= 0x10000：定位器当前值赋为0x10000
• .text即定义text代码段，且其定义时的地址即为定位器的当前值0x10000，通配符*代表所有的输入文件，即代表所有参与链接文件中的.text段（*main.o(.text)代表main.o文件中所有.text段）
• 同理，.data即定义数据段，其地址为定时器当前值0x8000000， *(.data) 代表所有参与链接文件中的.data段；（*(.data.*)则表示所有参与链接文件的data段中的全部数据）
• 紧跟data段后的即为bss段，其首地址为0x8000000 + .data section length。

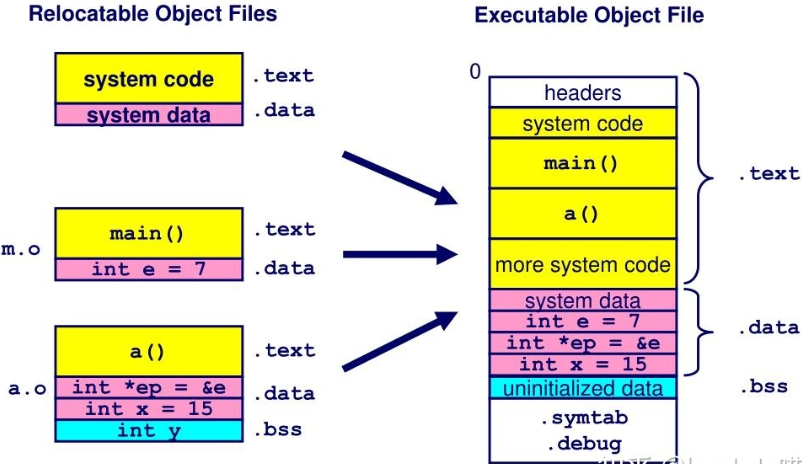

下图为各文件 .text section .data section .bss section链接分配的示意图：

注意：链接脚本从上往下，如果输入文件 A 已经被取出 .text section，此后输入文件 A 就没有 .text section，不能再被获取。

2.2 入口地址

ENTRY(SYMBOL)：将符号 SYMBOL 的值设置为入口地址，入口地址是程序执行的第一条指令在程序地址空间的地址（如 ENTRY(Reset_Handler) 表示程序最开始从复位中断服务函数处执行）

有多种方法设置进程入口地址，以下编号越小，优先级越高：

1、ld 命令行的 -e 选项

2、链接脚本的 ENTRY(SYMBOL) 命令（如ENTRY( _start )）

3、在汇编程序中定义了 start 符号，使用 start 符号值（如.global _start）

4、如果存在 .text section，使用 .text section 首地址的值

5、使用地址 0 的值

声明了程序入口地址为_start后，在启动文件中会让其跳转到复位向量表中：

    .global		_start
    .align	1
_start:
	j	handle_reset
1
2
3
4

2.3 MEMORY

MEMORY
{
    NAME1 [(ATTR)] : ORIGIN = ORIGIN1, LENGTH = LEN2
    NAME2 [(ATTR)] : ORIGIN = ORIGIN2, LENGTH = LEN2
}
1
2
3
4
5

MEMORY命令定义了存储空间。

• NAME：内存区域的名字，每一块内存区域必须有一个唯一的名字
• ATTR：定义该存储区域的属性。ATTR属性内可以出现以下7 个字符：
  • R 只读section
  • W 读/写section
  • X 可执行section
  • A 可分配的section
  • I 初始化了的section
  • L 同I
  • ! 反转以上任何属性的意义
• ORIGIN：地址空间的起始地址，可缩写为org或o（但不能写成ORG）
• LENGTH：地址空间的长度，可缩写为len或l

可单独使用ORIGIN(memory)和LENGTH(memory)命令获取内存区域的起始地址以及长度。

使用示例：

MEMORY
{
	FLASH (rx) : ORIGIN = 0x00000000, LENGTH = 64K
	RAM (xrw) : o = 0x20000000, l = 20K
}
1
2
3
4
5

• FLASH属性只读、可执行，起始地址为0x00000000，大小为64K
• RAM属性读写、可执行，起始地址为0x20000000，大小为20K

2.4 PROVIDE

该关键字定义一个（输入文件内被引用但没定义）符号。相当于定义一个全局变量的符号表，其他C文件可以通过该符号来操作对应的存储内存。

.bss :
{
    . = ALIGN(4);
    PROVIDE( _sbss = .);
    *(.sbss*)
    *(.gnu.linkonce.sb.*)
    *(.bss*)
    *(.gnu.linkonce.b.*)
    *(COMMON*)
    . = ALIGN(4);
    PROVIDE( _ebss = .);
} >RAM AT>FLASH
1
2
3
4
5
6
7
8
9
10
11
12

PROVIDE( _sbss = .)定义了bss段的起始地址_sbss，PROVIDE( _ebss = .)定义的bss段的结束地址_ebss。可在启动文件中调用该符号执行bss段清零操作：

	/* clear bss section */
	la a0, _sbss	; 将bss段起始地址_sbss加载到r0
	la a1, _ebss	; 将bss段结束地址_ebss加载到r1
	bgeu a0, a1, 2f	; 若a0 >= a1，则跳转到2处
1:
	sw zero, (a0)	; sw即store word，以字为单位将a0地址中存储的值清零
	addi a0, a0, 4	; a0 += 4
	bltu a0, a1, 1b	; 若a0 < a1，则跳转到1处
2:
1
2
3
4
5
6
7
8
9

其中，数字标签1:用于本地引用。后缀为f表示向前跳转；后缀为b表示向后跳转。

注意：经过测试，实际上不加PROVIDE关键字，在链接文件中定义的变量（符号）也可以在目标文件中直接使用。

2.5 HIDDEN

语法：HIDDEN (symbol = expression)，对于ELF目标端口，符号将被隐藏且不被导出（输出文件中不可见），示例：

HIDDEN (private_symbol = .);
1

2.6 PROVIDE_HIDDEN

语法：PROVIDE_HIDDEN (symbol = expression)，是PROVIDE 和HIDDEN的结合体，类似于局部变量（外部程序不能使用）。示例：

PROVIDE_HIDDEN (__preinit_array_start = .);
1

2.7 SECTIONS结构

SECTIONS
{
       ...
      secname [start_ADDR] [(TYPE)] : [AT (LMA_ADDR)]
      {
        contents
      } [>REGION] [AT>LMA_REGION] [:PHDR HDR ...] [=FILLEXP]
      ...
}
1
2
3
4
5
6
7
8
9

[ ]内的内容是可选项

• secname：表示输出文件的 section 名

• contents：描述输出文件的 section 内容是从哪些输入文件（目标文件.o和库文件.a）的哪些 section 里抽取而来

• VMA（virtual memory address）：虚地址，即输出文件运行地址

• LMA（load memory address）：加载地址，即数据实际存储的地址

数据段加载时会存至Flash中（使用LMA地址），一般需通过「重定位」将其搬运到RAM（使用VMA地址）。

• start_addr ：表示将某个段强制链接到的地址( VMA )，start_addr会改变定位符.的值。

• TYPE：每个输出section都有一个类型，如果没有指定TYPE类型，那么连接器根据输出section引用的输入section的类型设置该输出section的类型。它可以为：

  • NOLOAD ：该section在程序运行时，不被载入内存。
  • DSECT,COPY,INFO,OVERLAY ：这些类型很少被使用，为了向后兼容才被保留下来。这种类型的section必须被标记为「不可加载的」，以便在程序运行不为它们分配内存。

• AT( LAM_ADDR )：输出 section 的 LMA（加载地址），默认情况下 LMA = VMA，但可以通过关键字 AT() 指定 LMA。

• REGION：即前文所述用MEMORY命令定义的存储区域。

示例：

__stack_size = 2048;

PROVIDE( _stack_size = __stack_size );

SECTIONS
{
     ...
    .data :
    {
        main.o（.data）
        *(.data)
    } >RAM AT>FLASH

     .bss :
	{
		. = ALIGN(4);
		PROVIDE( _sbss = .);
  	    *(.sbss*)
        *(.gnu.linkonce.sb.*)
		*(.bss*)
     	*(.gnu.linkonce.b.*)
		*(COMMON*)
		. = ALIGN(4);
		PROVIDE( _ebss = .);
	} >RAM AT>FLASH

	PROVIDE( _end = _ebss);
	PROVIDE( end = . );				/* 定义heap起始位置 */

    .stack ORIGIN(RAM) + LENGTH(RAM) - __stack_size :
    {
        PROVIDE( _heap_end = . );	/* 定义heap结束位置，默认到栈底结束 */
        . = ALIGN(4);
        PROVIDE(_susrstack = . );
        . = . + __stack_size;
        PROVIDE( _eusrstack = .);
    } >RAM
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

secname后至少要有1个空格。其中，名字前面的.可有可无，一般都会加上。

*(.data) 含义先前已说明， 特别注意的是，main.o（.data）先前已链接，此时就不会再链接，这样做的目的是可以将某些特殊的输入文件链接到地址前面。

>RAM AT>FLASH：.data段的内容存储至Flash中（AT>指定），但运行时会加载至RAM中（通常为初始化全局变量），即**.data段的VMA为RAM，LMA为Flash**。

.stack ORIGIN(RAM) + LENGTH(RAM) - __stack_size :：指定了栈底地址_susrstack，即为RAM的末尾地址 - 分配的栈大小，而_eusrstack 指定的栈顶地址。

由于使用的是满减栈，在启动文件中可以看到将栈顶地址_eusrstack加载到了sp指针中：

la sp, _eusrstack
1

end为堆的起始地址（紧跟bss段之后），_heap_end为堆的结束地址，等于栈低地址_susrstack，各段存储示意图如下：

即除去程序用到的data、bss段，剩下RAM空间即为动态数据段，供堆的动态使用。

当然，也可以显示指定堆的大小，如：

  PROVIDE( _end = _ebss);
  PROVIDE( end = . );  /* 定义heap起始位置 */
  PROVIDE( _heap_end = . + 0x400);   /* 定义heap结束位置，长度为1KB */

  .stack ORIGIN(RAM) + LENGTH(RAM) - __stack_size :
    {
        . = ALIGN(4);
        PROVIDE(_susrstack = . );
        /*ASSERT ((. > 0x20005000),"ERROR:No room left for the stack");*/
        . = . + __stack_size;
        PROVIDE( _eusrstack = .);
    }
1
2
3
4
5
6
7
8
9
10
11
12

此外，链接脚本中定义了_end为堆的起始地址，_heap_end为堆的结束地址，因此我们需要在_sbrk函数中进行指定，malloc函数会调用_sbrk函数获取当前堆的末端地址（入口参数incr为需要申请内存堆的大小），若不指定则会始终返回-1。

注意：_sbrk（0）获取的才是当前堆的末端地址，而其他值表示获取的是调用之前堆的末端地址（此时新的堆末端地址为sbrk(incr) + incr）

void *_sbrk(ptrdiff_t incr)
{
    extern char _end[];
    extern char _heap_end[];
    static char *curbrk = _end;

    if ((curbrk + incr < _end) || (curbrk + incr > _heap_end))
    return NULL - 1;

    curbrk += incr;
    return curbrk - incr;
}
1
2
3
4
5
6
7
8
9
10
11
12

2.8 KEEP

当链接器使用--gc-sections进行垃圾回收时，链接器可能将某些它认为没用的 section 过滤掉，此时就有必要强制让链接器保留一些特定的 section，KEEP()可以使得被标记section的内容不被清除（即防止被优化）。示例：

.fini :
{
    KEEP(*(SORT_NONE(.fini)))
        . = ALIGN(4);
} >FLASH AT>FLASH
1
2
3
4
5

2.9 ALIGN

表示字节对齐， 如 . = ALIGN(4)表示从该地址开始后面的存储进行4字节对齐。

2.10 SORT_NONE

忽略 ld 命令行对满足字符串模式的所有名字进行递增排序的要求。e.g.三个源文件 DemoA.c，DemoB.c 和 DemoC.c，分别对其.text段使用SORT_NONE与SORT命令，即：

INPUT(DemoB.o)
INPUT(DemoA.o)
INPUT(DemoC.o)
SORT_NONE(*)(.text)
SORT(*)(.text)
1
2
3
4
5

可以看到，使用SORT_NONE后按照我们导入目标文件的顺序进行链接，而使用SORT后则按照字符递增顺序链接。

2.11 ASSERT

语法：ASSERT(exp, message)，确保exp是非零值，如果为零，将以错误码的形式退出链接文件，并输出message。主要用于添加断言，定位问题。

/* The usage of ASSERT */
PROVIDE (__stack_size = 0x100);

.stack
{
	PROVIDE (__stack = .);
	ASSERT ((__stack > (_end + __stack_size)), "Error: No room left for the stack");
}
/* 当"__stack" 大于 "_end + __stack_size"时，在链接时，会出现错误，并提示"Error: No room left for the stack" */
1
2
3
4
5
6
7
8
9

2.12 EXCLUDE_FILE

语法：EXCLUDE_FILE(FILENAME1 FILENAME2)剔除指定的输入文件，示例：

KEEP (*(EXCLUDE_FILE (*crtend.o *crtend?.o ) .dtors))
1

即去除crtend.o与crtend?.o 目标文件的.dtors段。

3 使用示例

以CH32V103为例：

ENTRY( _start )

__stack_size = 2048;

PROVIDE( _stack_size = __stack_size );

MEMORY
{
	FLASH (rx) : ORIGIN = 0x00000000, LENGTH = 64K
	RAM (xrw) : ORIGIN = 0x20000000, LENGTH = 20K
}

SECTIONS
{

	.init :
	{
		_sinit = .;
		. = ALIGN(4);
		KEEP(*(SORT_NONE(.init)))
		. = ALIGN(4);
		_einit = .;
	} >FLASH AT>FLASH

  .vector :
  {
      *(.vector);
	  . = ALIGN(64);
  } >FLASH AT>FLASH

	.text :
	{
		. = ALIGN(4);
		*(.text)
		*(.text.*)
		*(.rodata)
		*(.rodata*)
		*(.glue_7)
		*(.glue_7t)
		*(.gnu.linkonce.t.*)
		. = ALIGN(4);

		PROVIDE(__ctors_start__ = .);		/* C++构造函数初始化列表起始地址 */
		KEEP (*(SORT(.init_array.*)))
		KEEP (*(.init_array))
		PROVIDE(__ctors_end__ = .);			/* C++构造函数初始化列表结束地址 */
		. = ALIGN(4);
	} >FLASH AT>FLASH

	.fini :
	{
		KEEP(*(SORT_NONE(.fini)))
		. = ALIGN(4);
	} >FLASH AT>FLASH

	PROVIDE( _etext = . );
	PROVIDE( _eitcm = . );

	.preinit_array  :
	{
	  PROVIDE_HIDDEN (__preinit_array_start = .);
	  KEEP (*(.preinit_array))
	  PROVIDE_HIDDEN (__preinit_array_end = .);
	} >FLASH AT>FLASH

	.init_array     :
	{
	  PROVIDE_HIDDEN (__init_array_start = .);
	  KEEP (*(SORT_BY_INIT_PRIORITY(.init_array.*) SORT_BY_INIT_PRIORITY(.ctors.*)))
	  KEEP (*(.init_array EXCLUDE_FILE (*crtbegin.o *crtbegin?.o *crtend.o *crtend?.o ) .ctors))
	  PROVIDE_HIDDEN (__init_array_end = .);
	} >FLASH AT>FLASH

	.fini_array     :
	{
	  PROVIDE_HIDDEN (__fini_array_start = .);
	  KEEP (*(SORT_BY_INIT_PRIORITY(.fini_array.*) SORT_BY_INIT_PRIORITY(.dtors.*)))
	  KEEP (*(.fini_array EXCLUDE_FILE (*crtbegin.o *crtbegin?.o *crtend.o *crtend?.o ) .dtors))
	  PROVIDE_HIDDEN (__fini_array_end = .);
	} >FLASH AT>FLASH

	.ctors          :
	{
	  KEEP (*crtbegin.o(.ctors))
	  KEEP (*crtbegin?.o(.ctors))

	  KEEP (*(EXCLUDE_FILE (*crtend.o *crtend?.o ) .ctors))
	  KEEP (*(SORT(.ctors.*)))
	  KEEP (*(.ctors))
	} >FLASH AT>FLASH

	.dtors          :
	{
	  KEEP (*crtbegin.o(.dtors))
	  KEEP (*crtbegin?.o(.dtors))
	  KEEP (*(EXCLUDE_FILE (*crtend.o *crtend?.o ) .dtors))
	  KEEP (*(SORT(.dtors.*)))
	  KEEP (*(.dtors))
	} >FLASH AT>FLASH

	.dalign :
	{
		. = ALIGN(4);
		PROVIDE(_data_vma = .);		/* data段运行内存起始地址 */
	} >RAM AT>FLASH

	.dlalign :
	{
		. = ALIGN(4);
		PROVIDE(_data_lma = .);		/* data段加载内存起始地址 */
	} >FLASH AT>FLASH

	.data :
	{
    	*(.gnu.linkonce.r.*)
    	*(.data .data.*)						/* 等价于*(.data.*) */
    	*(.gnu.linkonce.d.*)
		. = ALIGN(8);
    	PROVIDE( __global_pointer$ = . + 0x800 ); /* 定义全局指针gp地址「0x800 = 2K」*/
    	*(.sdata .sdata.*)
		*(.sdata2.*)
    	*(.gnu.linkonce.s.*)
    	. = ALIGN(8);
    	*(.srodata.cst16)
    	*(.srodata.cst8)
    	*(.srodata.cst4)
    	*(.srodata.cst2)
    	*(.srodata .srodata.*)
    	. = ALIGN(4);
		PROVIDE( _edata = .);	 /* data段结束地址 */
	} >RAM AT>FLASH

	.bss :
	{
		. = ALIGN(4);
		PROVIDE( _sbss = .);		/* bss段起始地址 */
  	    *(.sbss*)
        *(.gnu.linkonce.sb.*)
		*(.bss*)
     	*(.gnu.linkonce.b.*)
		*(COMMON*)
		. = ALIGN(4);
		PROVIDE( _ebss = .);		/* bss段结束地址 */
	} >RAM AT>FLASH

	PROVIDE( _end = _ebss);
	PROVIDE( end = . );				/* 定义heap起始位置 */

    .stack ORIGIN(RAM) + LENGTH(RAM) - __stack_size :
    {
        PROVIDE( _heap_end = . );	/* 定义heap结束位置，默认到栈底结束 */
        . = ALIGN(4);
        PROVIDE(_susrstack = . );	/* 定义stack栈低地址*/
        . = . + __stack_size;
        PROVIDE( _eusrstack = .);	/* 定义stack栈顶地址*/
    } >RAM

}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158

这里主要说明下data段及其重定位搬运操作，重点关注以下几个符号：

• _data_vma定义了data段运行内存起始地址（RAM）
• _data_lma定义了data段加载内存起始地址（Flash）
• _edata则为data段结束地址
• __global_pointer$定义了全局指针寄存器gp的地址，通过gp指针，访问其值±2KB，即4KB范围内的全局变量，可以节约一条指令。

linker时使用__global_pointer$来比较全局变量的地址，如果在范围内，就替换掉lui或puipc指令的绝对寻址或pc相对寻址，变为gp相对寻址，使得代码效率更高。该过程被称为linker relaxation(链接器松弛)，也可以使用-Wl,--no-relax来关闭此功能。

4KB区域可以位于寻址内存中任意位置，但是为了使优化更有效率，最好覆盖最频繁使用的RAM区域。 .sdata段与.sdata2段使用“小数据”寻址，即使用较短的地址访问。因此，如果将经常使用的数据放入其中，代码大小与执行时间将会减少。所以，__global_pointer$定义放在了 .sdata段前。

注意：gp寄存器在启动代码中加载为__global_pointer$的地址，并且之后不能被改变。此外，有时候为了优化代码密度，可以根据实际情况修改gp指针的位置，如工程中定义了大量的初始化为0或未初始化的全局数组作为缓冲区，可以将gp指针的位置定义到bss段。

ch32v103启动文件中gp指针地址加载与data段搬运操作汇编代码如下：

handle_reset:
    .option push
    .option	norelax
        la gp, __global_pointer$
    .option	pop
    	la sp, _eusrstack
2:
	/* Load data section from flash to RAM */
	la a0, _data_lma	; data段加载内存起始地址 加载至a0
	la a1, _data_vma	; data段运行内存起始地址 加载至a1
	la a2, _edata		; data段结束地址 加载至a2
	bgeu a1, a2, 2f		; 若a1 >= a2，则跳转到2处
1:
	lw t0, (a0)			; 将a0中的数据 加载到 t0
	sw t0, (a1)			; 将t0中的数据 加载到 a1
	addi a0, a0, 4		; a0 += 4
	addi a1, a1, 4		; a1 += 4
	bltu a1, a2, 1b		; 若a1 < a2，则跳转到1处
2:
	[...]
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

.option norelax表示不支持链接器松弛，但仅在push与pop中间这一行，并不是全局的。因为.option push的作用是将当前设置入栈，随后.option pop 又将入栈的设置弹了出来。松弛链接需要gp寄存器，在代码刚启动时gp寄存器还没有设置，因此在配置la gp, __global_pointer$，需要暂时禁用。

若想全局禁用，可采用如下设置（但会导致代码空间变大，不推荐使用）：

---

References：

• RISC-V MCU堆栈机制
• 浅谈RISC-V GCC之：链接脚本学习笔记(二)
• 链接脚本文件（.ld .lds）详解
• Executable and Linkable Format
• malloc实现中与sbrk函数的关系
• RISC-V MCU ld链接脚本说明 – 以CH32V103为例
• RISC-V gp全局指针寄存器说明
• The gp (Global Pointer) register

END
