stm32f4xx-定时器

一、硬件定时器

1、定义

​ 设置等待时间，到达后则执行指定的操作的硬件

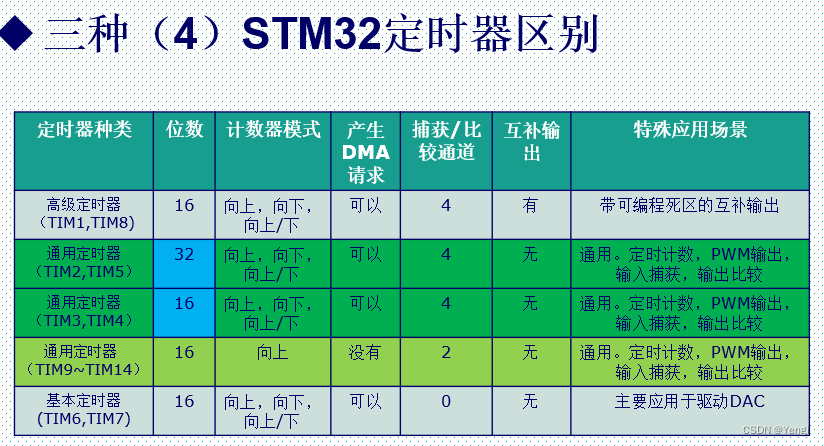

2、STM32F407的定时器有以下特征

​ 具有基本的定时功能，也有PWM输出（灯光的亮度控制、电机的转速）、脉冲捕获功能（红外捕捉）

2个高级定时器、10个通用定时器和2个基本定时器

高级定时器（TIM1 和 TIM8 ），挂载到APB2

​ 具有16位定时器功能，也具有PWM输出高级控制功能

通用定时器（TIM2 到 TIM5），挂载到APB1

​ 具有16位定时器功能，也具有PWM输出控制功能

通用定时器（TIM9 到 TIM14 ），挂载到APB1和APB2

​ 具有16位定时器功能，也具有PWM输出控制功能

基本定时器：（TIM6 和 TIM7），挂载到APB1

​ 具有16位定时器功能

a.所有的定时器都能实现最基本的定时功能

b.基本定时器是专门提供给音频的输出接口

c.计数器模式：向上，向下，向上下

d.DMA（直接存储器访问）请求：传输数据只需要通过DMA，不用经过CPU，减少CPU的占用

e.PWM是脉冲宽度调制，在工业应用领域用途非常广泛

f.16位可编程分频器，用于对计数器时钟频率进行分频（运行时修改），分频系数1~65536之间

注：

TIM是TIMER单词的缩写

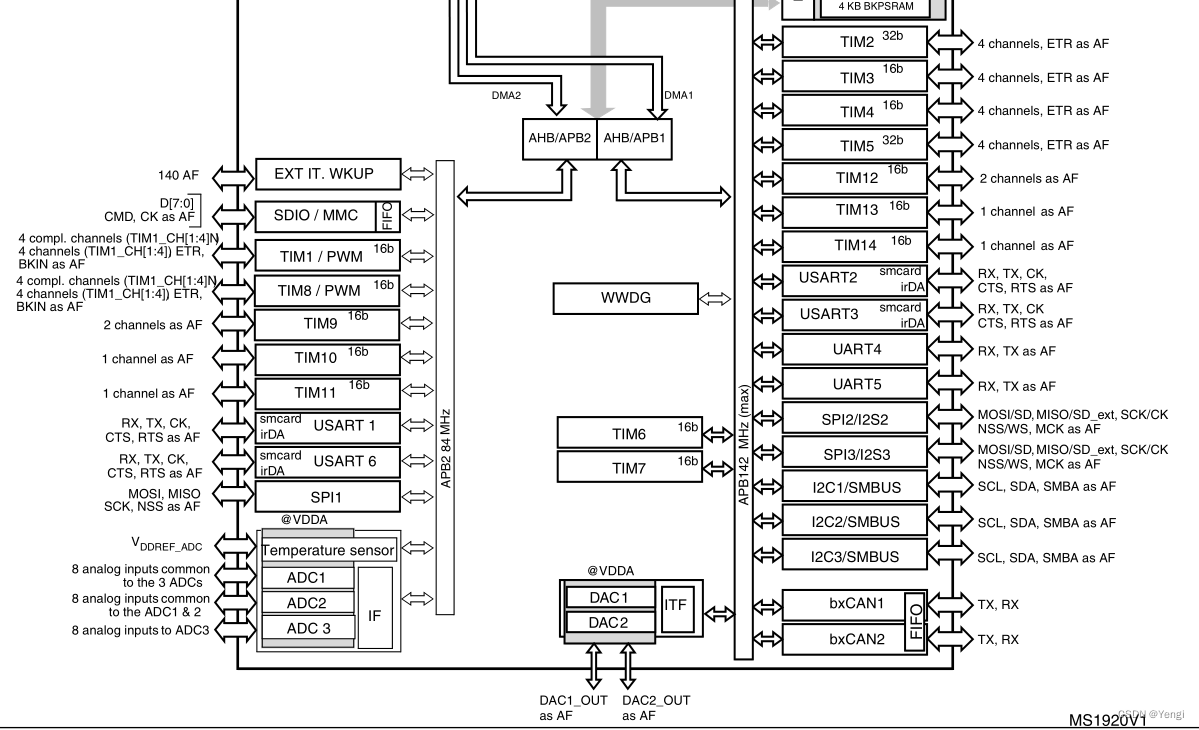

通用定时器与高级定时器（CH表示输出通道）

3、计数模式

二、定时计算

《STM32F4XX中文参考手册.pdf》108页

STM32F405xx/07xx和STM32F415xx/17xx的定时器时钟频率由硬件自动设置。分为两种情况：

1、如果APB预分频器为1，定时器时钟频率等于APB域（APB1和APB2）的频率（一般预分频器不可能为1）

2、否则，等于APB域（APB1和APB2）的频率的两倍

关于APB1与APB2预分频值得说明在system_stm32f4xx.c文件的头部，详细描述如下

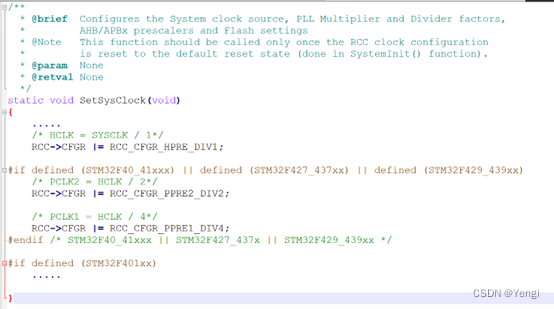

关于APB1和APB2预分频值设置在system_stm32f4xx.c文件，详细代码如下：

3、定时器硬件时钟

4.定时500ms

//计数值 84000000/8400 = 10000hz/2，决定定时时间1/2秒

TIM_TimeBaseStructure.TIM_Period = (10000/2)-1;

TIM_TimeBaseStructure.TIM_Prescaler = 8400-1;   //预分频值 8400-1 + 1 = 8400

//向上计数的方法

TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;

8400

//向上计数的方法

TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;

TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

三、库函数

使能定时器硬件时钟

定时器初始化

配置定时器

定时器使能

1.使能定时器硬件时钟

2.定时器的硬件配置

3.配置定时器分频值、计数值等

4.使能定时器更新定时器的中断触发

5.配置定时器中断nvic优先级

6.定时器中断服务函数

test

void tim3_init(void)
{
	//使能TIM3的硬件时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);

	//TIM3的硬件配置
	//配置定时器3分频值、技术值等等
	TIM_TimeBaseStructure.TIM_Period = (10000/2)-1;	//计数值 84000000/8400 = 10000hz/2，决定定时时间1/2秒
	TIM_TimeBaseStructure.TIM_Prescaler = 8400-1;	//预分频值 8400-1 + 1 = 8400
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;		//向上计数的方法
//	TIM_TimeBaseStructure.TIM_ClockDivision = 0;	//在F407是不支持

	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);

	//配置定时器3中断的触发方式：时间更新
	TIM_ITConfig(TIM3, TIM_IT_Update, ENABLE);

	//开启TIM3的NVIC中断
	NVIC_InitStruct.NVIC_IRQChannel = TIM3_IRQn;				//定时器3的请求通道
	NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 0x02;	//抢占优先级
	NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0x02;			//响应优先级
	NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;				//使能该通道中断
	NVIC_Init(&NVIC_InitStruct);


	//使能定时器3工作
	TIM_Cmd(TIM3, ENABLE);
}

//定时器3中断服务函数
void TIM3_IRQHandler(void)
{
	//判断TIM3是否有中断请求
	if(TIM_GetITStatus(TIM3, TIM_IT_Update) == SET)
	{
		PFout(9) ^= 1;

		//清空标志位，告诉CPU，已经完成当前中断处理，可以响应新的中断请求
		TIM_ClearITPendingBit(TIM3, TIM_IT_Update);
	}
}
