基于51单片机温度监控Proteus仿真设计_报警值可调

基于51单片机温度监控Proteus仿真设计_报警值可调

仿真原版本：Proteus7.8

程序编译器：keil 4/keil 5

编程语言：C语言

设计编号：S0012

功能说明

1、显示温度0-99，上电默认高温报警35°，低温报警10°

2、按键说明：

① 按一下KEY1查看高温，调整高温报警值指示灯亮，同时也可以按加减调高温的值。

② 再按一下KEY1查看低温，调整低温报警值指示灯亮同时也可以按加减调低温的值。

③ 程序默认低温报警值要比高温报警低5°再按一下KEY正常显示。

3、温度调整低于低温报警或者高于高温报警值，蜂鸣器响，指示灯闪烁。

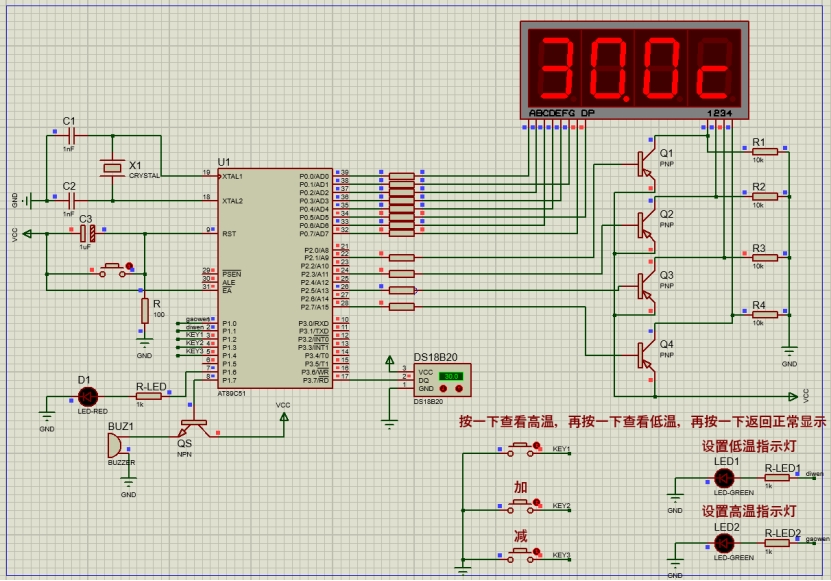

仿真电路

三个按键
KEY1
按一下查看高温设置值，再按一下查看低温设置值，再按一下返回正常显示
KEY2
设置状态下，设置温度+
KEY3
设置状态下，设置温度-

程序

主函数

/*****主函数*****/
void main(void)
{
	LED=0;			       	//默认关闭报警
	BEEP=0;					//默认关闭蜂鸣器
	LED_SET_HIGHT=0;//默认设置灯暗
	LED_SET_LOW=0;//默认设置灯暗
	check_wendu();
 	check_wendu();
 	for(z=0;z<300;z++)
 	{
  		Disp_init();
  	}
  	while(1)
  	{

		if(display_mode==0){
			Disp_Temperature();//正常显示
		}else if(display_mode==1){//设置高
			Disp_Temperature_Set_Hight();
		}else if(display_mode==2){//设置低
			Disp_Temperature_Set_Low();

		}

		KeyDriver();			  		//键盘驱动扫描
		KeyScan();
		if(key_sacn_cnt<20){//延时效果，不占用CPU，隔一段时间更新温度
			key_sacn_cnt++;
		}else{
			check_wendu();
			key_sacn_cnt=0;
		}
		if(display_mode==0){//正常模式才报警，设置模式不报警
			if(m>=gaowen || m<=diwen){//如果m大于高温值或者小于低温值，开启声光报警
			 	led_sacn_cnt++;
				if(led_sacn_cnt>100){
				  LED=~LED;
			      BEEP=~BEEP;
				  led_sacn_cnt=0;
				}

			}else{
		   		LED=0;
				BEEP=0;
				led_sacn_cnt=1;

			}
		}else{
			LED=0;
			BEEP=0;
		}

  	}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55

DS18B20温度读取

/*****读取温度*****/
unsigned int ReadTemperature(void)
{
	unsigned char a=0;
  	unsigned char b=0;
  	unsigned int t=0;
  	float tt=0;
  	Init_DS18B20();
  	WriteOneChar(0xCC);  //跳过读序号列号的操作
  	WriteOneChar(0x44);  //启动温度转换
  	Init_DS18B20();
  	WriteOneChar(0xCC);  //跳过读序号列号的操作
  	WriteOneChar(0xBE);  //读取温度寄存器
  	a=ReadOneChar();     //读低8位
  	b=ReadOneChar();	 //读高8位
  	t=b;				 //高8位转移到t
  	t<<=8;			     //t数据左移8位
  	t=t|a;			     //将t和a按位或，得到一个16位的数
  	tt=t*0.0625;		 //将t乘以0.0625得到实际温度值
					     //（温度传感器设置12位精度，最小分辨率是0.0625）
  	t= tt*10+0.5;        //放大10倍（将小数点后一位显示出来）输出并四舍五入
  	return(t);		     //返回温度值
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
