• A40I工控主板(SBC-X40I)串口通信测试


    SBC-X40I产品特性

    • 采用Allwinner公司Cortex-A7四核A40i处理器,运行最高速度为1.2GHZ;
    • 支持Mali-400MP2 GPU,支持OpenGL ES 2.0 / OpenVG 1.1 standard
    • 支持1080P 视频编码,支持H.264,VP8;多格式1080P 60fps视频解码 (H.265,H.264,VC-1, MPEG-1/2/4, VP8)
    • 支持双屏异显;支持HDMI1.4/DUAL LVDS/MIPI-DSI,分辨率最高1920x1080;
    • 支持512-2G  Bytes DDR3 SDRAM;
    • 支持EMMC 4G-64G大容量电子盘,可启动;
    • 支持SDIO3.0,USB2.0 HOST&OTG,1路I2C,4路UART, 2路PWM(应用于背光)
    • 支持CAN BUS通信(可定制CAN FD-MCP2518)
    • 支持双路以太网,一路10/100M;一路10/100/1000M;
    1. 稳定的操作系统的支持,可预装Android7.0或者LINUX 3.10
    2. 标准3.5寸主板, 尺寸为:146*102MM

    简要介绍:

    工业宽温设计,工作更稳定:

    SBC-X40I主板隶属于盈鹏飞嵌入式Single Board Computer (SBC)系列是CoM-X40I核心模块的工程底板的参考设计,该产品集成了四核 Cortex-A7 1.2GHz(MAX)  A40I 处理器,稳定运行Android 7.0/Ubuntu 16.04/Linux 3.10 SBC-X40I提供了3.3V I/O接口,可提供宽温的工业组件,运行于条件恶劣的工业现场!

    提供开发套件,可快速应用

    开发套件中包括主板、各种LCD配件,提供开发工具以及API函数、参考代码、详细的使用手册,让客户快速上手。

    产品功能:

     1、串口测试

    测试串口通信,需要用到USB-to-UART转换板。本次测试我们使用Kit-CP2105转换板进行测试。

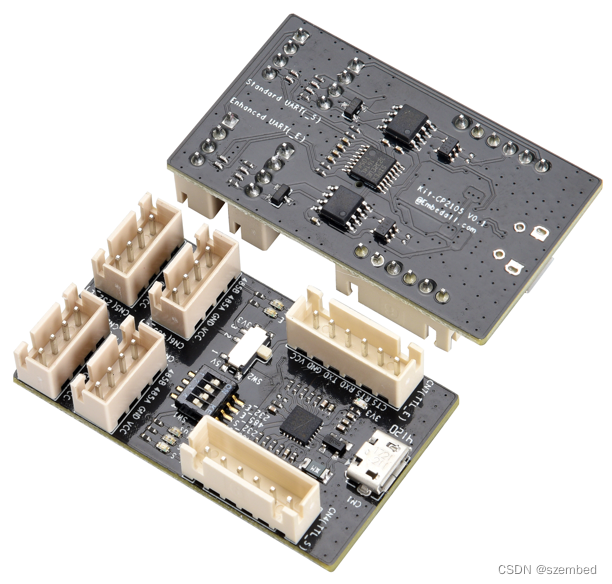

    Kit-CP2105转换板采用Silicon Labs公司的双UART转USB桥接芯片CP2105进行设计,支持双串口。其中标准串口(Standard UART)波特率最高支持921600bps,增强型串口(Enhanced UART)波特率最高支持2Mbps。

    Kit-CP2105转换板上同时集成了电平转换芯片,可支持TTL,RS232及RS485串口。

     图1

    CN4/CN7

    说明

    1

    VCC

    3.3V/5V电源输出,从计算机USB口取电;通过SW2控制输出

    2

    GND

    GND

    3

    TXD

    UART TXD信号(LVTTL)

    4

    RXD

    UART RXD信号(LVTTL)

    5

    RTS

    UART RTS信号(LVTTL)

    6

    CTS

    UART CTS信号(LVTTL)

    CN2/3/5/6

    "_E"表示增强串口;"_S"表示标准串口

    1

    VCC

    3.3V/5V电源输出,从计算机USB口取电;通过SW2控制输出

    2

    GND

    3

    232T/485A

    UART TXD信号(RS232)/RS485_A信号;

    4

    232R/485B

    UART RXD信号(RS232) /RS485_B信号;

    图2

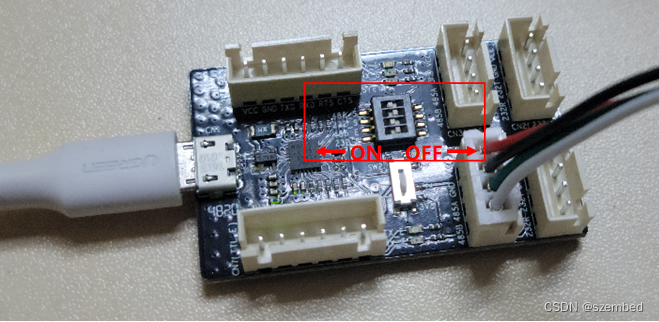

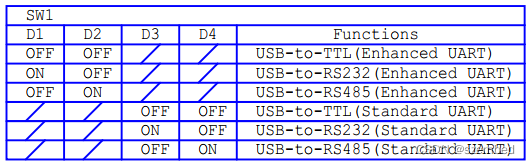

    Kit-CP2105转换板支持多种串口,在使用串口通信时,必须先通过拨码开关SW1选择正确的工作模式,否则转接板将无法正常工作。开关设置说明如下所示。

    图3

     1.1、TTL串口

    开始测试之前,如果是第一次使用Kit-CP2105转接板,需要去Silicon Labs官网下载此芯片对应的安装驱动CP210x USB to UART Bridge VCP Drivers - Silicon Labs (silabs.com),确保Kit-CP2105转接板连接到PC端,电脑能够正确识别到设备

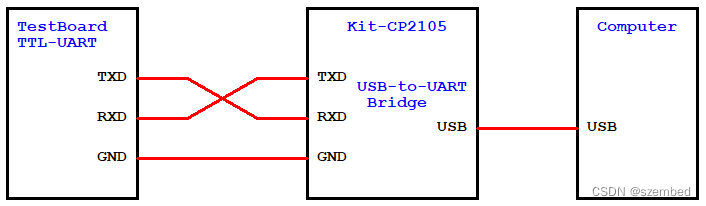

    根据以下连接示意图,通过转接板连接开发板和电脑,并可以在电脑上的设备管理器查看到设别到的设备以及端口号。

    图4



    图5



    图6

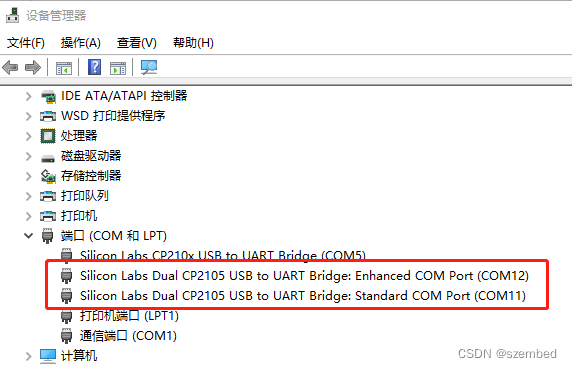

     由上图可以看到,转接板已经正确连接,并可以识别到两个串口设备,增强型串口(COM12)和标准串口(COM11)。

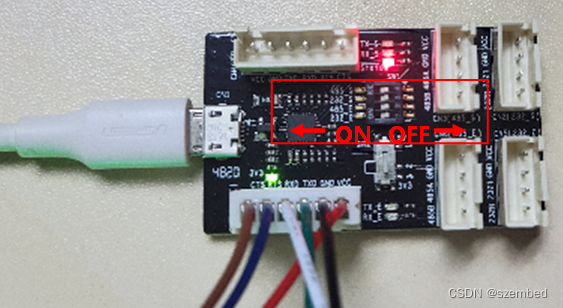

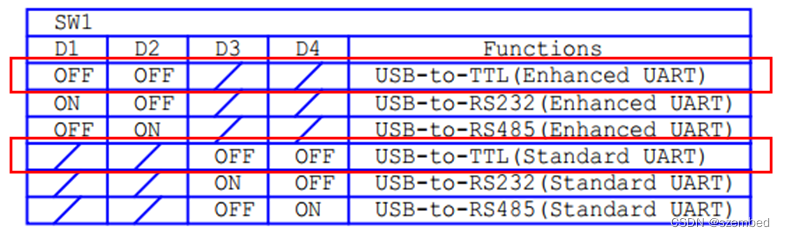

    本次测试采用增强型串口(COM12)进行测试,同时需要确认转接板上的工作模式拨码开关SW的第1、2开关位处于OFF状态(USB-to-TTL模式)。(也可以采用标准串口测试,需要确认转接板上的工作模式拨码开关SW1的第3、4开关位处于OFF状态。)



    图7

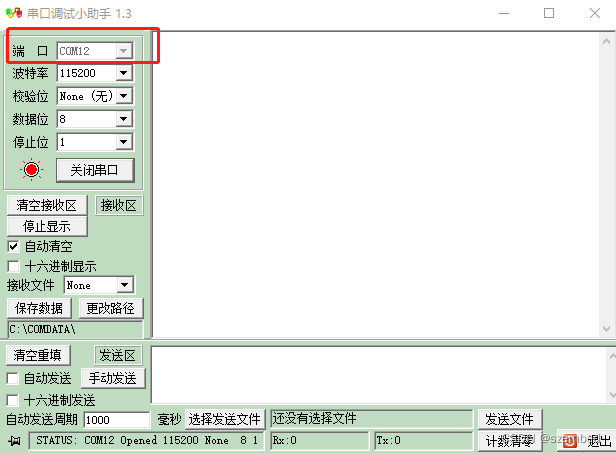

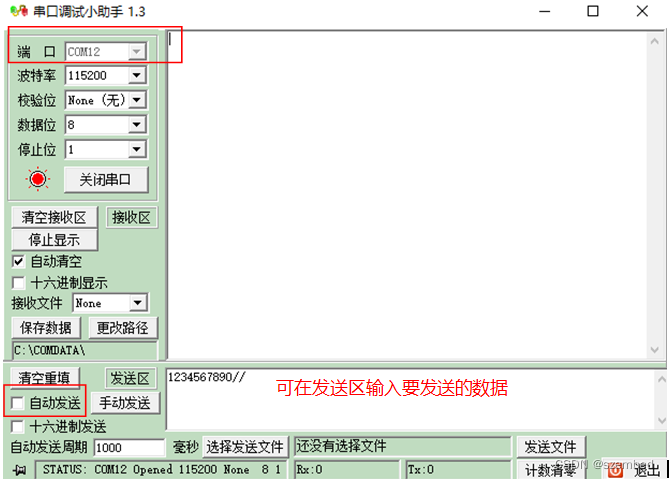

     连接工作准备好后,开始进行测试工作。串口测试在电脑端要借助串口调试小助手,在电脑上打开串口调试小助手,波特率设为115200,8N1,无校验位,并建立串口连接,如下图所示。

     图8

    串口测试程序tty_test放在系统的embfly_test目录下,测试方式是开发板接收串口调试小助手发来的数据,然后返回给串口调试小助手,同时在调试终端显示接受到的数据。

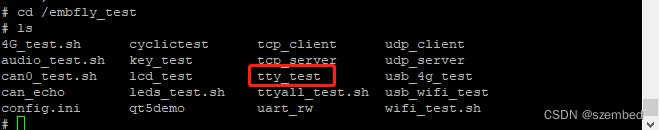

    Target#  cd /embfly_test      //进入测试测试程序所在的embfly_test目录

     图9

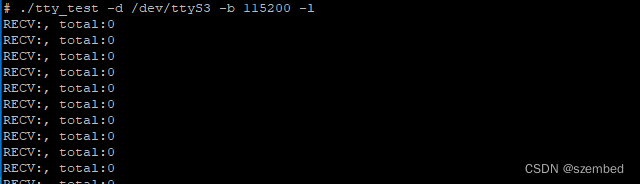

     Target#  ./tty_test -d /dev/ttyS3 -b 115200 -l      //测试串口UART3(设备节点为:ttyS3),波特率115200(需要与串口调试小助手选择的波特率一致)。

     图10

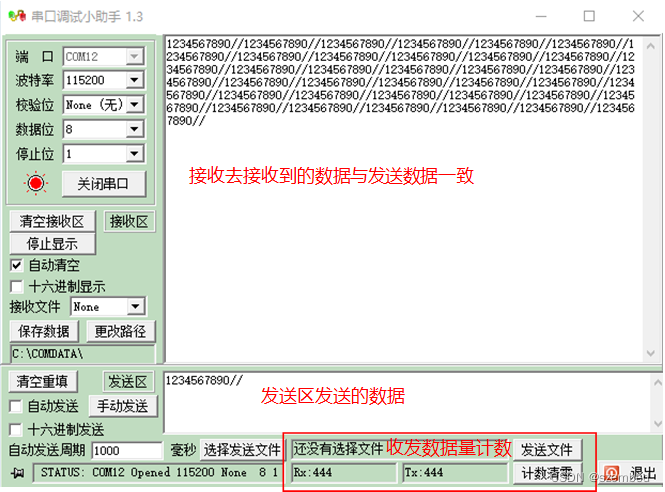

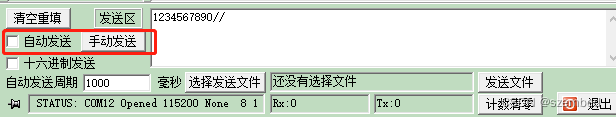

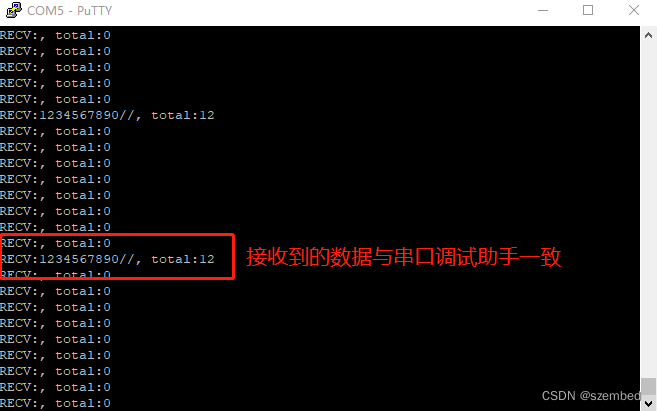

     执行测试指令后,测试程序就会一直运行,如果串口调试小助手没有发送数据,调试终端也不会接收到任何数据。此时可以在串口调试小助手的发送区输入要发送的的数据,选择自动发送或手动发送,调试终端则会显示接收的数据,同时开发板将数据返回给串口调试小助手。测试过程按“Ctrl+c”终止测试指令。

     图11



     图12



     图13

     1.2、RS232串口

    开始测试之前,如果是第一次使用Kit-CP2105转接板,需要去Silicon Labs官网下载此芯片对应的安装驱动CP210x USB to UART Bridge VCP Drivers - Silicon Labs (silabs.com),确保Kit-CP2105转接板连接到PC端,电脑能够正确识别到设备

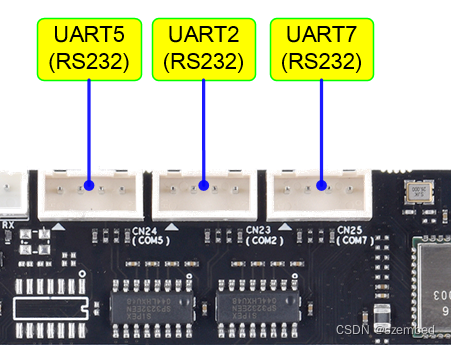

    本章节以UART7(CN25)串口为例(设备节点为:ttyS7)进行演示。如需测试UART2(CN23)串口或UART5(CN24)串口,请将设备节点修改为UART2(ttyS2)串口和UART5(ttyS5)。

    根据以下连接示意图,通过转接板连接开发板和电脑,并可以在电脑上的设备管理器查看到设别到的设备以及端口号。

     图14

      图15



       图16

    由上图可以看到,转接板已经正确连接,并可以识别到两个串口设备,增强型串口(COM12)和标准串口(COM11)。

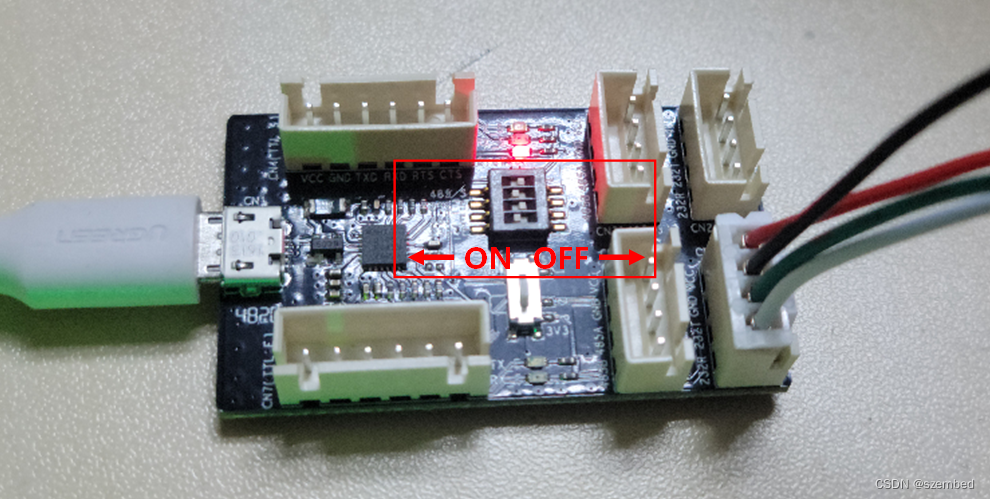

    本次测试采用增强型串口(COM12)进行测试,同时需要确认转接板上的工作模式拨码开关SW1的第1开关位处于ON状态同时第2开关位处于OFF状态(USB-to-RS232模式)。(也可以采用标准串口测试,需要确认转接板上的工作模式拨码开关SW1的的第3开关位处于ON状态同时第4开关位处于OFF状态。)



      图17

    连接工作准备好后,开始进行测试工作。串口测试在电脑端要借助串口调试小助手,在电脑上打开串口调试小助手,波特率设为115200,8N1,无校验位,并建立串口连接,如下图所示。

      图18



    串口测试程序tty_test放在系统的embfly_test目录下,测试方式是开发板接收串口调试小助手发来的数据,然后返回给串口调试小助手,同时在调试终端显示接受到的数据。

    Target#  cd /embfly_test      //进入测试测试程序所在的embfly_test目录

      图19

     Target#  ./tty_test -d /dev/ttyS7 -b 115200 -l      //测试串口UART7(设备节点为:ttyS7),波特率115200(需要与串口调试小助手选择的波特率一致)。如测试串口UART2(ttyS2)和UART5(ttyS5),请对应修改设备节点。

      图20

    执行测试指令后,测试程序就会一直运行,如果串口调试小助手没有发送数据,调试终端也不会接收到任何数据。此时可以在串口调试小助手的发送区输入要发送的的数据,选择自动发送或手动发送,调试终端则会显示接收的数据,同时开发板将数据返回给串口调试小助手。测试过程按“Ctrl+c”终止测试指令。



      图21



      图22



      图23

     1.3、RS485串口

    开始测试之前,如果是第一次使用Kit-CP2105转接板,需要去Silicon Labs官网下载此芯片对应的安装驱动CP210x USB to UART Bridge VCP Drivers - Silicon Labs (silabs.com),确保Kit-CP2105转接板连接到PC端,电脑能够正确识别到设备

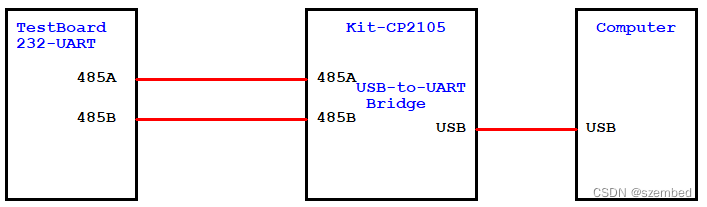

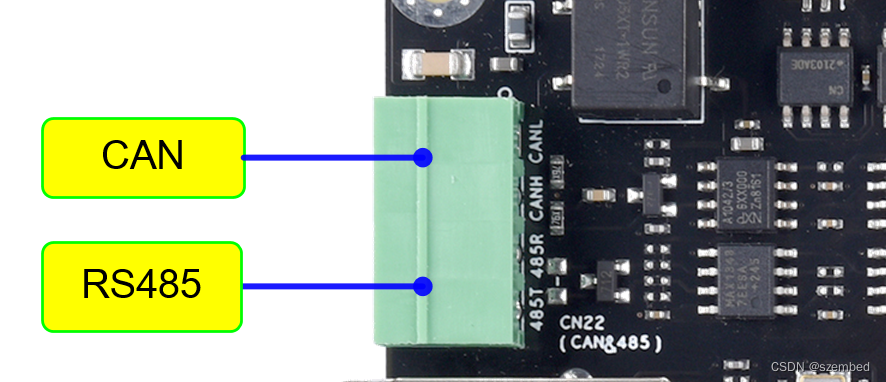

    根据以下连接示意图,通过转接板连接开发板和电脑,并可以在电脑上的设备管理器查看到设别到的设备以及端口号。

      图24



      图25



      图26

    由上图可以看到,转接板已经正确连接,并可以识别到两个串口设备,增强型串口(COM12)和标准串口(COM11)。

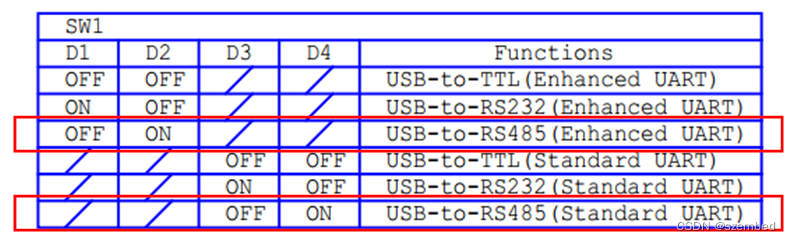

    本次测试采用增强型串口(COM12)进行测试,同时需要确认转接板上的工作模式拨码开关SW1的第1开关位处于OFF状态同时第2开关位处于ON状态(USB-to-RS485模式)。(也可以采用标准串口测试,需要确认转接板上的工作模式拨码开关SW1的的第3开关位处于OFF状态同时第4开关位处于ON状态。)



      图27

     连接工作准备好后,开始进行测试工作。串口测试在电脑端要借助串口调试小助手,在电脑上打开串口调试小助手,波特率设为115200,8N1,无校验位,并建立串口连接,如下图所示。

      图28

     串口测试程序tty_test放在系统的embfly_test目录下,测试方式是开发板接收串口调试小助手发来的数据,然后返回给串口调试小助手,同时在调试终端显示接受到的数据。

    Target#  cd /embfly_test      //进入测试测试程序所在的embfly_test目录

      图29

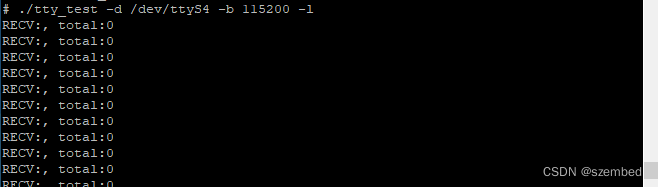

     Target#  ./tty_test -d /dev/ttyS4 -b 115200 -l      //RS485串口为UART7(设备节点为:ttyS4),波特率115200(需要与串口调试小助手选择的波特率一致)

      图30

     执行测试指令后,测试程序就会一直运行,如果串口调试小助手没有发送数据,调试终端也不会接收到任何数据。此时可以在串口调试小助手的发送区输入要发送的的数据,选择自动发送或手动发送,调试终端则会显示接收的数据,同时开发板将数据返回给串口调试小助手。测试过程按“Ctrl+c”终止测试指令。

      图31



      图32



    图33
