前言
主要分析网络接口概念、网卡数据结构、网络接口、环回接口实现等等。
参考：
- 本文：https://www.cnblogs.com/lizhuming/p/16642648.html
- 李柱明笔记汇总：https://www.cnblogs.com/lizhuming/p/16557045.html
6.1 概念引入
网络接口（以太网接口）是硬件接口（网络接口又可以称之为网卡）。
LWIP 是软件那么而怎样让硬件和软件无缝连接起来呢？
而且网卡又多种多样，怎样才能让 LWIP 使用同样的软件兼容不同的硬件平台？
LWIP 中使用了一个netif结构体来描述网卡但是网卡是直接和硬件平台打交道的：
-
用户提供最底层接口函数。
-
LWIP 提供统一的 API。
-
举例：
- 收：如网卡的初始化和网卡的收发数据，当 LWIP 底层得到数据之后，才会传入到内核中去处理。
- 发：LWIP 内核需要发送数据包的时候，也需要调用网卡的发送函数。
-
LWIP 中的 etherneif.c 文件的函数通常为硬件打交道的底层函数，当有数据需要通过网卡接收或者发送数据的时候就会被调用，通过 LWIP 的协议栈的内部进行处理后，从应用层就能得到数据或者可以发送数据。
小总结：
简单来说，netif 是 LWIP 抽象出来的网卡，LWIP 协议栈可以使用多种不同接口，而 etherneif.c 文件则提供了以太网网卡 netif 的抽象，每个网卡有不同的实现方式，每户只需要修改 ethernetif.c 文件即可。
小笔记：
-
网卡就是一个水管接口，把上层tcpip协议栈和底层数据链路对接起来，使其数据流通。
- 收：底层数据链路的数据，经过网卡，网卡把这些数据解析好，然后格式化为上层协议栈需要的数据格式，再把这些数据交给上层协议栈。
- 发：上层协议栈的数据，经过网卡，网卡把这些数据解析好，然后格式化为底层数据链路需要的数据格式，再把这些数据交给底层让其发出去。
-
网卡底层自由：
- 由于网络接口需要对接的上层包含了链路层的以太网帧处理
ethnet_input()和ethnet_output()。 - 所以网络接口底层对接的可以直接是自由数据，包括UART、SPI、以太网设备、GPRS、其它线程接过来的数据等等任何数据流。
- 由于网络接口需要对接的上层包含了链路层的以太网帧处理

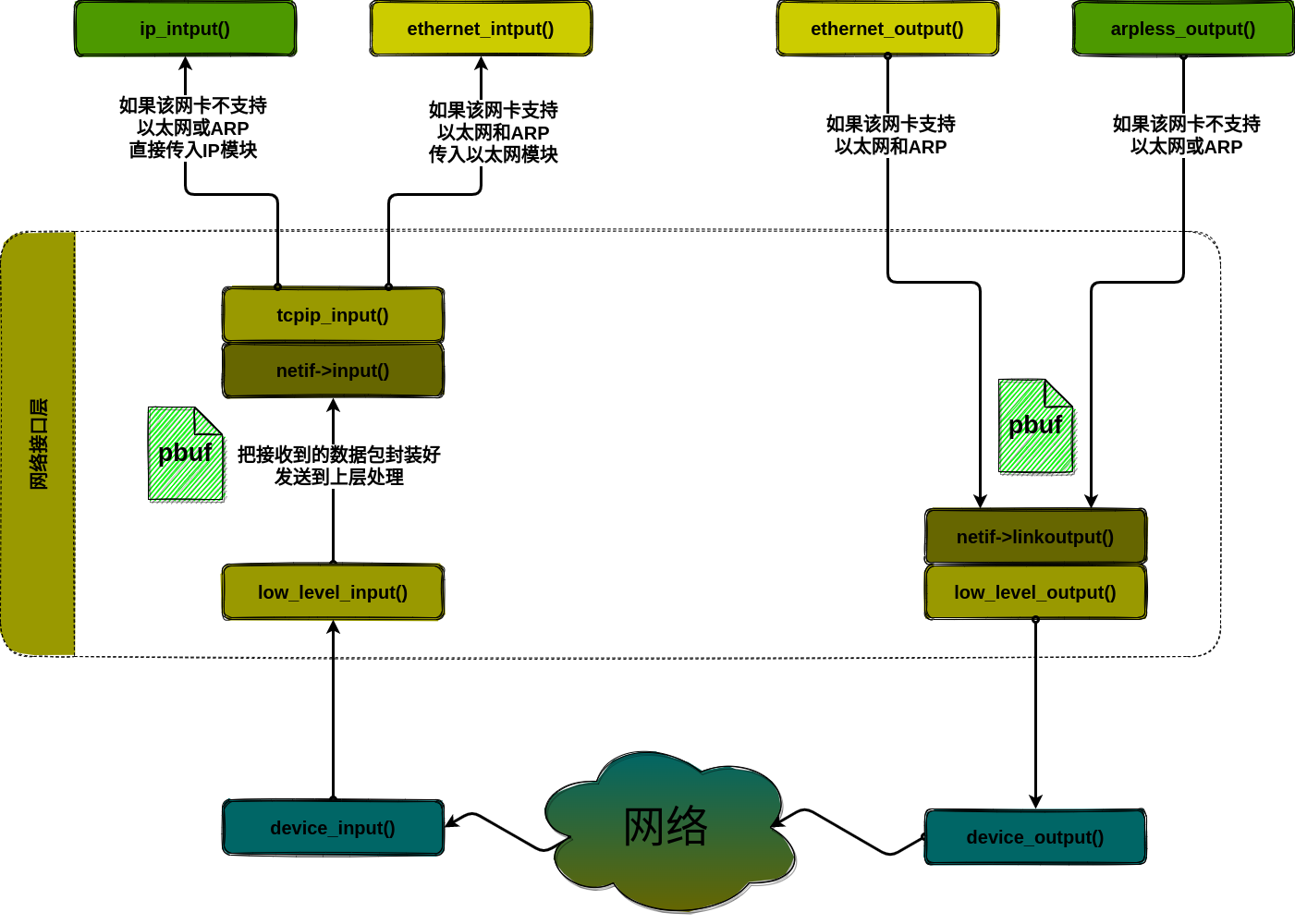

6.2 网络接口层数据概念流图
图源自李柱明
6.3 网卡收包程序流图
图源自李柱明
6.4 网卡数据结构
6.4.1 struct netif源码
6.4.2 字段分析
6.4.2.1 网卡链表
LWIP 使用链表来统一管理同一设备的多个网卡。
netif.c 文件中定义两个全局指针 struct netif *netif_list 和 struct netif *netif_default
netif_list就是网卡链表指针，指向网卡链表的首节点（第一个网卡）。netif_default默认网卡。
6.4.2.2 网络 IP
ip_addr：网络中的 IP 地址。
netmask：子网掩码。
gw：网关地址。
6.4.2.3 接收数据函数input()
该函数为网卡北向出口函数，是把底层数据包往协议栈送的，一般是ethernet_input()，送入arp协议处理，再往上送。
6.4.2.4 网络IP层发送数据函数output()
函数由 IP 层调用，在接口上发送数据包。用户需要编写该函数并使 output 指向它。
通这个函数的处理步骤是首先解析硬件地址，然后发送数据包。
对于以太网物理层，该函数通常是 etharp_output(),参数是 pbuf,netif，和 ip_addr 类型。
注意：其中 ipaddr 代表要将数据包发送到的地址，但不一定数据包最终到达的 ip 地址。比如要发送 ip 数据报到一个并不在本网络的主机上，该数据包要被发送到一个路由器上，这里的 ipaddr 就是路由器的 ip 地址。
6.4.2.5 链路层发送函数linkoutput()
该函数和 output 类似，也需要用户自己实现一个函数，但是只有两个参数，一般是自定义函数 low_level_output()。
当需要在网卡上发送一个数据包时，该函数会被 ethernet_output() 函数调用，在底层发送数据。
6.4.2.6 出口回调函数
当 netif 被删除时调用此函数。
6.4.2.7 用户私有数据
由设备驱动程序设置并指向设备的状态信息，主要将网卡的某些私有数据传递给上层。
6.4.2.8 最大传输单位
6.4.2.9 链路硬件地址长度&地址
6.4.2.10 网卡信息状态标志
网卡状态信息标志位，是很重要的控制字段，它包括网卡的功能使能，广播使能，ARP 使能等重要控制位。
6.4.2.11 网卡名字
用于保存每一个网卡的名字，用两个字符的名字来标识。
网卡使用的设备驱动的种类，名字由设备驱动来设置并且应该反映通过网卡表示的硬件的种类。
如果两个网卡具有相同的网络名字，我们就用 num 字段来区分相同类别的不同网卡。
6.4.2.12 网卡标识
标识使用同种驱动类型的不同网卡。
6.4.2.13 网卡提示
网卡提示，有些网卡相关的数据保存空间。
其数据结构：
比如addr_hint在ARP协议中的用途就是，当当前网卡发送了一包数据时用到了ARP缓存表某条arp entry时，就会保存这个arp entry的索引到addr_hint中，下次这个网卡发送数据时，通过addr_hint获取索引后，直接从这条索引开始遍历ARP缓存表，加速组包时间。
tci是用于VLAN组包中的字段值。
6.5 netif 快速使用
6.5.1 简要步骤
-
定义一个
netif作为网卡设备结构体。 -
挂载到
netif_list链表中：netif_add();。- 需要提供网卡初始化函数和网卡协议栈入口函数作为
netif_add()的参数传入。
- 需要提供网卡初始化函数和网卡协议栈入口函数作为
-
使能网卡底层（链路层）：
netif_set_link_up()。 -
使能网卡上层（协议栈）：
netif_set_up()。
6.5.2 与 netif 相关的底层函数
low_level_output()和low_level_input()函数是网卡的南向直接操作函数，是对网卡设备的写、读处理。
相当于网卡设备的驱动范畴的函数。
主要 API：
相关 API：（如以太网）
6.6 网卡信息状态标志
在网卡netif->flags;成员中体现。
-
NETIF_FLAG_UP：- 网络接口上层是否被使能。
- 属于一个软件（协议栈）就绪标志，表示lwip协议栈已经合法获取到该IP，lwip协议栈已经准备好接收处理这个网卡的数据了。
- 相当于一个lwip协议栈内部与外部南向通信的开关阀。
-
NETIF_FLAG_BROADCAST：网络接口是否支持广播。 -
NETIF_FLAG_LINK_UP：- 网络接口的底层链路是否被使能。
- 属于一个硬件（链路层）就绪标志，表示当前网卡南向接口使用的数据链路硬件就绪。
-
NETIF_FLAG_ETHARP：网络接口是否支持ARP功能。 -
NETIF_FLAG_ETHERNET：网络接口是否是以太网设备。 -
NETIF_FLAG_IGMP：网络接口是否支持IGMP协议功能。 -
NETIF_FLAG_MLD6：网络接口是否支持MLD6功能。
6.7 添加网卡netif_add()
主要内容是：
- 网卡数据结构内容配置；
- 把这个网卡插入到网卡链表
netif_list。
参数：
netif：网卡数据结构资源。ipaddr：网卡IP地址。netmask：网卡子网掩码。gw：网卡网关。state：用户自定义的一些数据。init：网卡初始化函数。各种网卡的初始化不完全一样，所以又用户自己实现。input：网卡北方北向接口。是把数据传入TCPIP协议栈的接口。
6.8 网卡上层协议栈使能netif_set_up()
netif_set_up()函数用于使能网卡上层协议栈。
相当于打开网卡北向接口的开关阀，让网卡和协议栈的数据能够流通。
对应标志位：NETIF_FLAG_UP。表示上层协议栈准备好了，也打通了网卡与协议栈的通道。
6.9 网卡底层数据链路使能netif_set_link_up()
netif_set_link_up()函数用于使能网卡底层数据链路。
相当于打开网卡南向接口的开关阀，让网卡和底层数据链路的数据能够流通。
对应标志位：NETIF_FLAG_LINK_UP。表示底层数据链路准备好了，也打通了网卡与底层数据链路的通道。
因为在数据链路层新增了一个设备节点，所以需要在链路层做一些处理，通告下。
比如发起ARP请求，宣告当前IP被我使用，给为同僚ARP缓存表有空间就存一下吧。
链路层使能后，还需要通过回调通知其它业务，表明当前网卡状态更新了。
6.10 以太网网卡伪代码分析
参考lwip官方提供的ethernetif.c文件。
6.10.1 相关API说明
用户需要封装单个网卡底层数据链路相关的函数：
-
low_level_init()：- 该函数用于初始化底层数据链路硬件设备，使其具备底层通信能力。
-
low_level_output()：- 该函数用于底层数据链路发送数据，网卡的南向出口。
- 收到的上层数据包时pbuf类型的。
-
low_level_input()：- 该函数用于底层数据链路接收数据，网卡的南向入口。
- 需要组装为pbuf类型再转交给上层。
ethernetif_init()：网卡初始化函数。封装这个接口是给netif_add()添加网卡时初始化当前网卡的。
ethernetif_input()：数据链路接收数据并传入TCPIP协议栈。
发送的数据是由上层一层一层传下来的，相关接口也是层层调用即可。
但是接收数据不一样，我们代码不知道数据什么时候来，所以需要创建一条线程，专门用于检索接收到的数据包，然后传入网卡，让网卡一层一层上传处理。
lwip提供的参考，这个线程就是ethernetif_input()。
6.10.2 ethernetif_init()
伪代码参考：
6.10.3 ethernetif_input()
该函数为应该独立线程，用于检测和接收底层数据链路数据，打包好发往TCPIP协议栈。
6.10.4 low_level_init()
6.11环回接口
6.11.1 环回地址
ipv4的127 网段的所有地址都称为环回地址，主要用来测试网络协议是否工作正常的作用。
常用：
IPv4：127.0.0.1
IPv6：::1
默认记录IPv4。
环回地址表示“我自己”的意思。
6.11.2 环回数据包流图
图源自李柱明
6.11.3 相关宏及API
ENABLE_LOOPBACK：开启环回功能。
LWIP_NETIF_LOOPBACK：每个网卡都有环回功能。
LWIP_HAVE_LOOPIF：可创建独立的环回网卡。
netif_init()：lwip网卡模块初始化。如果开启了LWIP_NETIF_LOOPBACK，则会在该函数里面添加一个环回网卡loop_netif。
netif_loopif_init()：环回网卡初始化。
- 相当于以太网网卡的
low_level_init()。
netif_loop_output()：环回输出接口。
-
如果数据包的目标IP和当前网卡的IP一致，则调用内部会调用该函数，而不是
netif->output()。 -
如果是环回网卡，
netif->output()也是该函数。- 所以如果目标IP和环回网卡一致，则直接调用
netif_loop_output()。 - 如果不一致，则调用
netif->output()，其实也是netif_loop_output()。
- 所以如果目标IP和环回网卡一致，则直接调用
netif_poll()：环回处理接口。
- 单线程环境下：在应用程序中循环调用。
- 多线程环境下：内部会通过消息，把
netif_poll()转交给wlip内核线程去跑。 - 目的是把环回数据包环回发到对应网卡的IP层处理。
netif_loop_output()输入的数据传到netif->input()。
6.11.4 环回网卡初始化
lwip网卡模块初始化调用netif_init()函数，只是在lwip协议栈初始化是调用，如果开启了环回LWIP_HAVE_LOOPIF功能，才会有操作，就是创建一个环回IP的网卡，仅此而已。
对应到每一个实际网卡的初始化，在netif_add()会讲解。
回环网卡初始化：netif_loopif_init()
6.11.5 环回输出接口netif_loop_output()
传入的pbuf是被以复制的显示缓存到对应网卡的loop_first链表中：
- 先申请新的pbuf r，用于存储拷贝传入的pbuf p的数据。
- 预测检查pbuf节点数是否超出限制
LWIP_LOOPBACK_MAX_PBUFS。 - 拷贝pbuf数据。
- 拼接到对应网卡的环回pbuf链表
netif->loop_first中。 - 如果网卡的环回pbuf链表还有数据，说明上次已经触发过
netif_poll()，正常按理是不用再触发的。但是如果上次触发失败，这次还是要触发。 - 如果网卡大的环回链表没有数据，说明当前
netif_poll()没有在跑。需要触发netif_poll()。 - 如果
netif_poll()触发失败，需要标记下，下次再发环回数据时补回触发。
6.11.6 环回处理接口netif_poll()
非可重入函数。
- pbuf数据从网卡环回pbuf链表
netif->loop_first中出队，把数据转交给IP模块入口ip_input()处理。
