stm32h743驱动TFTLCD液晶屏显示图片+汉字（快速上手，只教怎么用，不讲原理！）

这几天在学STM32，基于正点原子开发板和视频教程，TFTLCD能显示字符和汉字，但是原子哥没有提供显示图片的例程，有一个搭边的，但是基于SD卡的，所以索性自己写了一个显示图片的函数

其实显示字符和汉字是通过点阵的方式来实现的，显示图片也是一个道理，要将图片转成点阵

软件准备：

keil5

硬件准备：

stm32板子
TFTLCD屏幕

步骤：

在套用我这个代码前，你首先的保证你的代码能在TFTLCD屏幕上显示字符，数字那些，不然直接复制代码也没用，其实直接打开原子哥的例程就行了。
1.首先得找到一张图片，我这个图片随便在网上找的
2.然后使用Image2Lcd软件取模变成数组
3.根据我图片的步骤来，记得要记得第四步的东西

4.点击保存会弹出一个几十倍，里面全是数组，我们复制下来，随便找个地方复制到keil5上，先实现功能，再加入.h里面就完事，我这里直接放在main.c，这个数组有1W多行，是正常的，其实这些就是像素点，我们一点一点轮询的描点就行了。

4.然后写上这个函数，参数的作用是什么，已经写的很清楚了
5.主函数这样调用就完事，然后烧录

6.效果图

下面来实现显示中文字符

LCD显示汉字结果展示：

取模软件的使用（PCtoLCD2002完美版）

1. 打开软件，点击菜单栏【选项】，打开字模选项

   勾选阴码点阵、逐列式取模、顺向（高位在前，低位在后）、C51格式
   具体看我下面的图就行

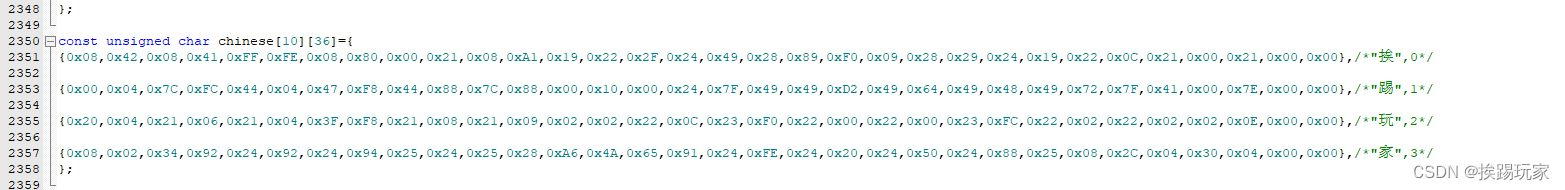

   我这里是放在lcd.c里面，你们可以建个.h文件存放，看个人习惯，这个不重要


汉字显示函数代码，将这个代码复制到lcd.c里面

void Chinese_Show_one(u8 x, u8 y, u8 num, u8 size, u8 mode)
{
    u8 temp,t,t1;
    u8 y0=y;
    u8 csize=(size/8 + ((size%8)?1:0)) * size;     //     16/8+1
    for(t=0;t<csize;t++)
    {
        if(size==16)
					temp = chinese[num][t];
        else
					return;
        for(t1=0;t1<8;t1++)
        {
            if(temp&0x80)
							LCD_Fast_DrawPoint(x,y,POINT_COLOR);
            else
							LCD_Fast_DrawPoint(x,y,BACK_COLOR);
            temp<<=1;
            y++;
            if((y-y0)==size)
            {
                y=y0;
                x++;
                break;
            }
         }
     }
}


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

然后在主函数调用就完事啦
