野火A7学习第十次(状态机相关)

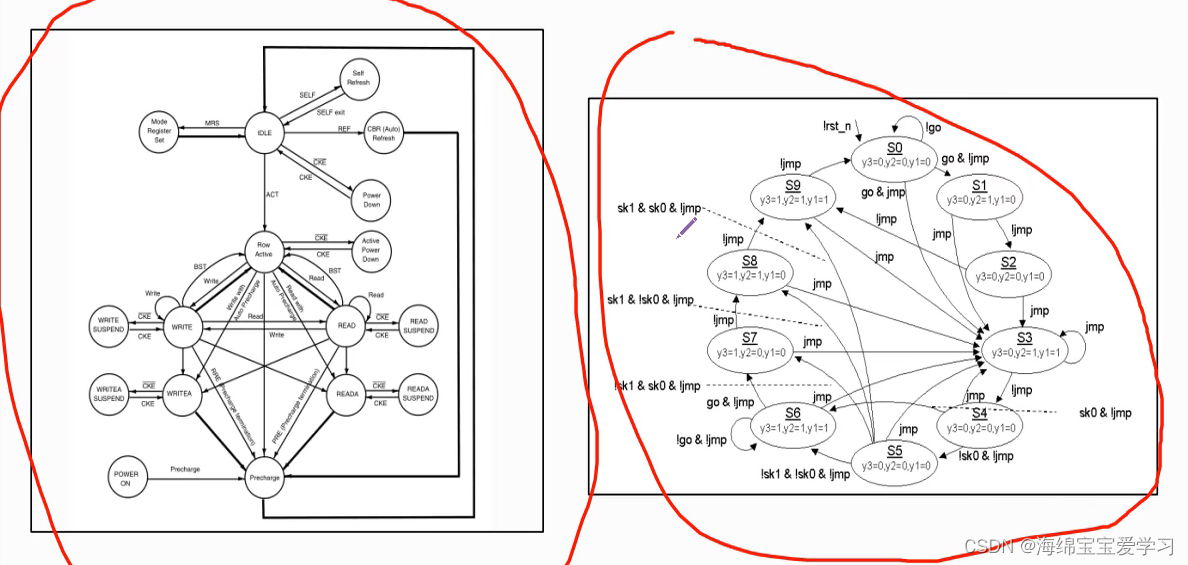

1 状态机理论分析

FPGA是并行执行的，如果需要处理前后顺序的事件怎么办？就需要引入我们的状态机了。

共同点，状态的跳转只和输入有关。Moore型状态机，最后的输出只和当前的状态有关与输入无关。Mealy型 最后的输出不仅和当前状态有关还和输入相关。

2 实战演练

可乐机系统，每次售价3元，每次只能投一枚硬币

2.1 设计规划

2.2 波形绘制

使用mealy型状态机讲解

2.3 代码编写和编译

小知识：
1 在低速系统中，状态机的个数小于4个，我们使用二进制码
2 状态介于4到24个，就使用独热码
3 状态大于24个，使用格雷码
4 在高速系统中，无论多少个状态都建议使用独热码

module simple_fsm
(
	input wire sys_clk,
	input wire sys_rst_n,
	input wire pi_money,

	output wire po_cola;
);
// 独热码（比较好的） 二进制码 格雷码
parameter IDLE = 3'b001;
parameter ONE = 3'b010;
parameter TWO = 3'b100;

reg [2:0] state;

always@(posedge sys_clk or negedge sys_rst_n)
	if(sys_rst_n == 1'b0)
		state <= IDLE;
	else case(state)
		IDLE:if(pi_money == 1'b1)
				state <= ONE;
			 else
			 	state <= IDLE;
		ONE: if(pi_money == 1'b1)
				state <= TWO;
			 else
			 	state <= ONE;
		TWO: if(pi_money == 1'b1)
				state <= IDLE;
			 else
			 	state <= TWO;
		default: state <= IDLE;

always@(posedge sys_clk or negedge sys_rst_n)
	if(sys_rst_n == 1'b0)
		po_cola <= 1'b0;
	else if((state == TWO) && (pi_money == 1'b1))
		po_cola <= 1'b1;
	else
		po_cola <= 1'b0;



endmodule
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

一段式：
二段式：
三段式：

tb文件代码：

`timescale 1ns/1ns

module tb_simple_fsm();

reg sys_clk;
reg sys_rst_n;
reg pi_money;

wire po_cola;

initial begin
	sys_clk = 1'b0;
	sys_rst_n <= 1'b0;
	#20
	sys_rst_n <= 1'b1;
end

always #10 sys_clk = ~sys_clk;

// 如何对内部的状态变量进行检测
wire [2:0] state = simple_fsm_inst.state;


// 产生投币信号 使用随机数的方法
always@(posedge sys_clk or negedge sys_rst_n)
	if(sys_rst_n == 1'b0)
		pi_money <= 1'b0;
	else
		pi_money <= {$random} % 2;

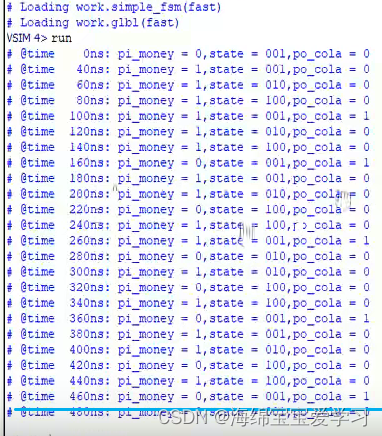

// 系统函数方便验证
initial begin
	$timeformat(-9, 0, "ns", 6);
	$monitor("@time %t: pi_money = %b, state= %b, po_cola = %b", $time, pi_money, state, po_cola);
end

// 实例化
simple_fsm simple_fsm_inst
(
	.sys_clk(sys_clk),
	.sys_rst_n(sys_rst_n),
	.pi_money(pi_money),

	.po_cola(po_cola);
);


endmodule
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48

2.4 波形仿真和对比

3 复杂投币机实战演练

3.1 设计规划

如果投币不足2.5元，不出可乐。如果超过2.5元需要找零

3.2 框图和波形绘制

输入输出编码：

3.3 代码编写和编译

module complex_fsm
(
	input wire sys_clk,
	input wire sys_rst_n,
	input wire pi_money_half,
	input wire pi_money_one,

	output wire po_cola,
	output wire po_money
);

parameter 	IDLE = 5'b00001,
			HALF = 5'b00010,
			ONE  = 5'b00100,
			ONE_HALF = 5'b01000,
			TWO = 5'b10000;

// pi_money 并没有延迟一个周期，所以assign来赋值
wire	[1:0] pi_money;
reg		[4:0] state;

assign pi_money = {pi_money_one, pi_money_half};

// 第一段 状态机的跳转
always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		stats <= IDLE;
	else	case(state)
		IDLE:	if(pi_money == 2'b01)
					state <= HALF;
				else if(pi_money == 2'b10)
					state <= ONE;
				else
					state <= IDLE;
		HALF:	if(pi_money == 2'b01)
					state <= ONE;
				else if(pi_money == 2'b10)
					state <= ONE_HALF;
				else
					state <= HALF;
		ONE:	if(pi_monet == 2'b01)
					state <= ONE_HALF;
				else if(pi_money == 2'b10)
					state <= TWO;
				else
					state <= ONE;
		ONE_HALF:	if(pi_money == 2'b01)
						state <= TWO;
					else if(pi_money == 2'b10)
						state <= IDLE;
					else
						state <= ONE_HELF;
		TWO: 	if((pi_money == 2'b01) && (pi_money == 2'b10))
					state <= IDLE;
				else
					state <= TWO;
		default: state <= IDLE;
	endcase

// 第二段数据的输出
always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		po_cola<= 1'b0;
	else if((state == ONE_HALF && pi_money == 2'b10)
			|| (state == TWO && pi_money == 2'b01)
			|| (state == TWO && pi_money == 2'b10))
		po_cola <= 1'b1;
	else
		po_cola <= 1'b0;

// 第三段找零的输出
always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		po_money<= 1'b0;
	else if(state == TWO && pi_money == 2'b10)
		po_money <= 1'b1;
	else
		po_money <= 1'b0;

endmodule
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80

tb文件

`timescale 1ns/1ns

module tb_complex_fsm();

reg sys_clk;
reg sys_rst_n;
reg pi_money_half;
reg pi_money_one;

reg random_data;


wire po_cola;
wire po_money;

initial begin
	sys_clk = 1'b0;
	sys_rst_n <= 1'b0;
	#20
	sys_rst_n <= 1'b1;
end

always #10 sys_clk = ~sys_clk;

always@(posedge sys_clk or negedge sys_rst_n)
	if(sys_clk == 1'b0) begin
		random_data <= 1'b0;
	end
	else
		random_data <= {$random} % 2;

always@(posedge sys_clk or negedge sys_rst_n)
	if(sys_clk == 1'b0) begin
		pi_money_half<= 1'b0;
	end
	else
		pi_money_half<= random_data;

always@(posedge sys_clk or negedge sys_rst_n)
	if(sys_clk == 1'b0) begin
		pi_money_one<= 1'b0;
	end
	else
		pi_money_one<= ~random_data;


// 如何对内部的状态变量进行检测
wire [2:0] pi_money= complex_fsm_inst.pi_money;



// 系统函数方便验证
initial begin
	$timeformat(-9, 0, "ns", 6);
	$monitor("@time %t: pi_money = %b, state= %b, po_cola = %b", $time, pi_money, state, po_cola);
end

// 实例化
complex_fsm complex_fsm_inst
(
	.sys_clk(sys_clk),
	.sys_rst_n(sys_rst_n),
	.pi_money_half(pi_money_half),
	.pi_money_one(pi_money_one),

	.po_cola(po_cola),
	.po_money(po_money)
);


endmodule
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71

3.4 波形仿真与验证
