实验一：单臂路由+端口安全

实验一：单臂路由+端口安全

实验拓扑：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ILJWU469-1661844565173)(file:///C:/Users/HAO/AppData/Local/Temp/msohtmlclip1/01/clip_image002.jpg)]

实验需求:

1.网络配通（PC1和PC4 ping通,PC1和RTA ping通）

2.SWB和SWC配置端口安全。

配置内容：

第一部分配置单臂路由，使得网络互通。

PC1

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Sf1XdYj9-1661844565175)(file:///C:/Users/HAO/AppData/Local/Temp/msohtmlclip1/01/clip_image004.jpg)]

PC2

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-qshmKQXp-1661844565175)(file:///C:/Users/HAO/AppData/Local/Temp/msohtmlclip1/01/clip_image006.jpg)]

PC3

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-RftLNids-1661844565176)(file:///C:/Users/HAO/AppData/Local/Temp/msohtmlclip1/01/clip_image008.jpg)]

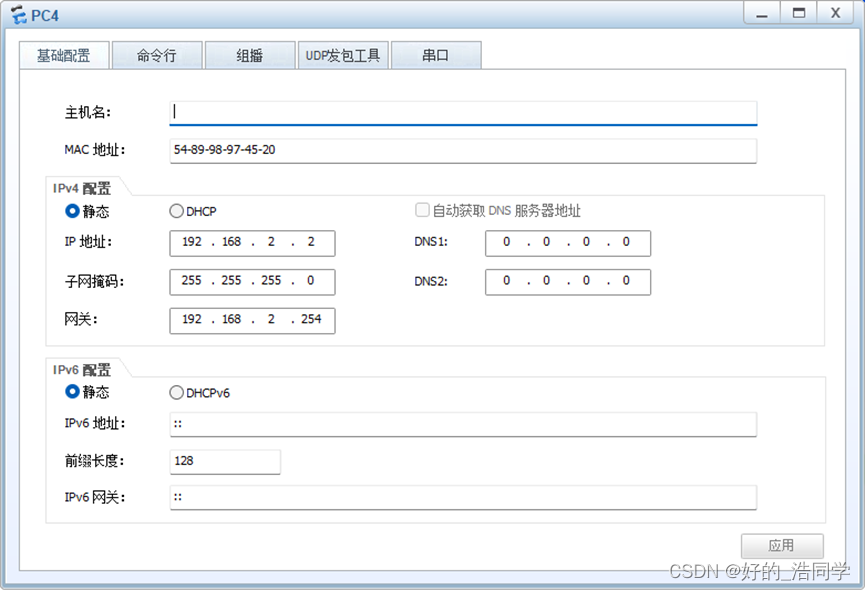

PC4

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-WDiqeZgs-1661844565177)(file:///C:/Users/HAO/AppData/Local/Temp/msohtmlclip1/01/clip_image010.jpg)]

SWB

#

vlan batch 10 20

#

interface GigabitEthernet0/0/1

 port link-type access

 port default vlan 10

#

interface GigabitEthernet0/0/2

 port link-type access

 port default vlan 10

#

interface GigabitEthernet0/0/3

 port link-type trunk

 port trunk allow-pass vlan 10 20

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

SWC

#

vlan batch 10 20

#

interface GigabitEthernet0/0/1

 port link-type access

 port default vlan 20

#

interface GigabitEthernet0/0/2

 port link-type access

 port default vlan 20

#

interface GigabitEthernet0/0/3

 port link-type trunk

 port trunk allow-pass vlan 10 20

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

SWA

**#**

vlan batch 10 20

\#

interface GigabitEthernet0/0/1

 port link-type trunk

 port trunk allow-pass vlan 10 20

\#

interface GigabitEthernet0/0/2

 port link-type trunk

 port trunk allow-pass vlan 10 20

\#

interface GigabitEthernet0/0/3

 port link-type trunk

 port trunk allow-pass vlan 10 20

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

RTA：

#

interface GigabitEthernet0/0/0.1

 dot1q termination vid 10

 ip address 192.168.1.254 255.255.255.0

 arp broadcast enable

#

interface GigabitEthernet0/0/0.2

 dot1q termination vid 20

 ip address 192.168.2.254 255.255.255.0

 arp broadcast enable

#

interface LoopBack1

 ip address 1.1.1.1 255.255.255.255


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

第二部分在SWB SWC 上配置端口安全

接入终端接口启动端口安全sticky，最多安全MAC地址数量为1，超过后限制动作shutdown

//粘性（sticky）mac地址是端口安全的一种应用，顾名思义，就是将交换机端口发现的对端设备的 mac 地址粘贴到 mac-address-table中，省的管理员一个个输入进去了。

SWB

port-group group-member GE0/0/1 to GE0/0/2

port-security enable

port-security mac-address sticky

port-security protect-action shutdown

port-security max-mac-num 1
1
2
3
4
5
6
7
8
9

SWC

port-group group-member GE0/0/1 to GE0/0/2

port-security enable

port-security mac-address sticky

port-security protect-action shutdown

port-security max-mac-num 1
1
2
3
4
5
6
7
8
9

验证：

1. PC1 ping 自己的网关地址：ping 192.168.1.254；

PC1 ping PC2、PC3、PC4；测试连通性。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-jUykNNJ8-1661844565178)(file:///C:/Users/HAO/AppData/Local/Temp/msohtmlclip1/01/clip_image012.jpg)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-lIlrfTLN-1661844565179)(file:///C:/Users/HAO/AppData/Local/Temp/msohtmlclip1/01/clip_image014.jpg)]

2. PC1 ping RTA 上的Loop1地址 1.1.1.1

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-yUuUV0tg-1661844565179)(file:///C:/Users/HAO/AppData/Local/Temp/msohtmlclip1/01/clip_image016.jpg)]

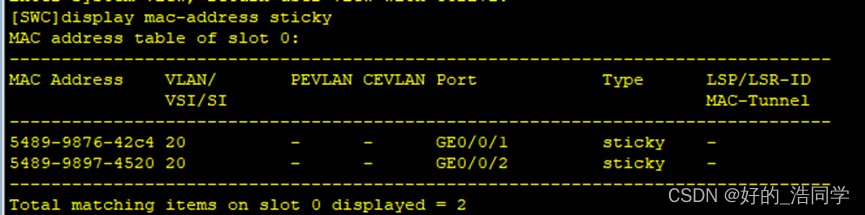

3. 在SWB 和 SWC 上查看 sticky 地址截图。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-QLNVLPoe-1661844565180)(file:///C:/Users/HAO/AppData/Local/Temp/msohtmlclip1/01/clip_image018.jpg)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-KZ1UNRa7-1661844565181)(file:///C:/Users/HAO/AppData/Local/Temp/msohtmlclip1/01/clip_image020.jpg)]
