动机

能够调用包中写的python文件

1. ros 工作空间的创建和包的创建

1.1 ros 工作空间初始化

 mkdir -p learn_ros_ws/src
 cd learn_ros_ws/src/
 catkin_init_workspace
 cd ..
 catkin_make
1
2
3
4
5

然后我们在命令行中输入

tree  -L 1
1

查看文件夹中的一级目录结构

下面我们将会选用vscode作为集成开发环境，继续创建ros包。

1.2 设置编译指令（ctrl+shift+B）

使用vscide中的ros插件创建包

code .
1

如果之前已经给vscode安装了ros插件，它会识别出这是一个ros工程，自动生成.vscode文件夹。如果事先没有安装，则可以安装后重新打开这个工程。文件结构如下：

其中， c_cpp_properties.json文件记录了编程过程中，头文件和python模块的语法搜索路径，关系到变量名是否会有提示。但，跟编译的时候的搜索路径（CMakeLists.txt中规定的文件搜索路径）不是一回事。

接着我们需要创建 tasks.json文件，编辑编译的指令。

选择catkin_make: build

这时会弹出一个自动生成的tasks文件， 把红框的部分改为Release

这时，我们只需要使用快捷键ctrl+shift+B就能够编译ros工程了，其中args 可以添加更多指令， 达到在命令行中敲指令编译一样的效果。

1.2 创建ros包

在src文件夹下右键，选择Create Catkin Package,

依次输入新建包的名字，依赖的包的名字。如名字设为foo_package_1, ros依赖包输入为roscpp rospy std_msgs sensor_msgs geometry_msgs, 这样就建好一个ros包了。结果如图所示：

这里有一点可以稍微留意的是，每一个ros package里面会一个src文件和src外面有一个CMakeLists.txt文件和package.xml文件。这两个文件是需要根据需求改动的。而工作空间learn_ros_ws文件夹src下的CMakeLists.txt让他做个安静的美男子就好了，不需要做任何改动。对于devel和build文件是catkin_make huild的时候自动生成的，如果想重新编译工程，可以直接把这两个文件都删掉再重新编译。值得注意的是，在执行ros空间中的可执行文件前需要在终端source一下devel文件夹下的setup.bash文件，如：

source devel/setup.bash

下面我们按照同样的流程，创建一个名为python_recall_test的包。然后ctrl+shift+B编译一下。最终我们整个ros工程的结构如下。

好，现在万事俱备，下一节我们将会介绍怎么配置建好的ros包，将其封装为一个modules供ros工程里的其他包的python脚本调用。

2. 调用自己创建的python包示例

2.1 文件配置

2.1.1 新建被调用的文件

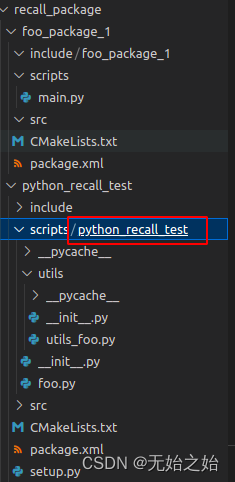

新建一个scripts/python_recall_test文件夹，然后在其下面新建一个带有utils_foo.py文件的utils文件夹，以及一个foo.py文件。utils_foo.py文件

#! /usr/bin/env python
class WhoAreYou(object):
    def __init__(self) -> None:
        print('I am python recall test script in utils folder!')
1
2
3
4

而foo.py文件则写为：

#! /usr/bin/env python
class Foo(object):
    def __init__(self) -> None:
        print('I am foo in script folder!')

if __name__ == '__main__':
    hello = Foo()
1
2
3
4
5
6
7

2.1.2 CMakeLists.txt的配置

只需要解注释 catkin_python_setup() 这个命令即可，可以ctrl+F进行搜索。注意这里改写的ros包里面CMakeLists.txt

## Uncomment this if the package has a setup.py. This macro ensures
## modules and global scripts declared therein get installed
## See http://ros.org/doc/api/catkin/html/user_guide/setup_dot_py.html
catkin_python_setup()

################################################
## Declare ROS messages, services and actions ##
################################################
1
2
3
4
5
6
7
8

2.2 _init_.py

可以是空文件，也可以是一个全局定义的函数。这里我们将它放在scripts文件夹中。就我个人习惯而言，我会喜欢把cpp相关的文件放在include和src文件夹中，而python文件则统统扔到scripts文件夹里面。为了示意，在__init__.py中也写了一点东西。

_init_.py 的出现(只看python脚本的名字)告诉了setup.py 文件，同一目录下的所有python文件的模块都可以被外部调用。

2.3 setup.py

最后，CMakeLists.txt所指向的且在ros包中不可或缺的文件setup.py。在这个文件中规定了packages的类型，实际上也是对应我们生成的modules的名字，和调用方式，它规定了在package_dir下的python文件所在路径（此处是scripts文件夹下）。注意看下图中对应的变量名的位置， python_recall_test 和 python_recall_test.utils 为 _init_.py 所在的文件目录，这个文件夹下面的所有文件都可以被当成python模块调用。

# ! DO NOT MANUALLY INVOKE THIS setup.py, USE CATKIN INSTEAD!
from distutils.core import setup
from catkin_pkg.python_setup import generate_distutils_setup
# Fetch values from package.xml.
setup_args = generate_distutils_setup(
    packages=["python_recall_test", "python_recall_test.utils",], package_dir={"": "scripts"},
)
setup(**setup_args)
1
2
3
4
5
6
7
8

最后我们按下ctrl+shift+B 对整个工程进行编译，这样相关的python模块就会在工程根目录的build和devel文件夹下生成某种涉及我知识盲区的链接文件。

3. 在其他ros包中调用

3.1 创建python脚本

最后就只差调用我们写好的python_recall_test 包了。同样的我们在foo_package_1中创建一个scripts文件夹，然后再在scripts文件夹下创建一个main.py脚本，脚本内容如下：

#! /usr/bin/env python
import rospy

from python_recall_test.foo import Foo
from python_recall_test.utils.utils_foo import WhoAreYou

if __name__ == '__main__':
    rospy.init_node('test_node')
    hi = Foo()
    hello = WhoAreYou()
1
2
3
4
5
6
7
8
9
10

注意留意python包导入的方式：

3.2 执行python脚本

1. 打开终端，输入

roscore
1

2. 打开另一个终端或者ctrl+shift+O如果安装了terminator的话，输入工程所在的路径，然后source一下工作空间

cd learn_ros_ws/
source devel/setup.bash
rosrun foo_package_1 main.py
1
2
3

程序正常执行，在同一个工程目录下，A包中python模块可以被B包中的python脚本调用的问题，解决！

3.3 多聊几句

我们再看一下vscode中的截图情况，会发现竟然没有导入路径找不到时出现的波浪号。
这是因为我们在settings.json里面设置了python的外部搜索路径，你看这个路径的写法跟setup.py文件中的package_dir是不是有点熟悉的味道。当然，关于文件索引的问题，c++的头文件路径也可以在c_cpp_properties.json 文件中定义。

以上就是，如何实现ros包中自定义的python模块被其他包调用的方法总结，需要注意的是，调用前需要source一下工程目录下devel文件夹内的setup.bash文件。

早睡早起精神好！

2022年8月29日凌晨
Dianye Huang
