ARM cache 分析

为什么需要Cache？

从程序运行这个示例来进行解释，程序在运行时，先将执行程序从flash 加载到main memory, 然后CPU 从main memory 加载指令/数据到进行执行和计算。在不考虑cache 的情况下，整体架构可以描述为

 程序需要从低速设备加载到高速CPU中运行，其中速度之差如下图：



CPU register的速度一般小于1ns，主存的速度一般是69ns左右。速度差异近百倍。当CPU试图从主存中load/store 操作时，由于主存的速度限制，CPU不得不等待这漫长的65ns时间。

如何解决上述问题：

1. 提升 main memory 的速度
2. 降低 CPU 速度
3. 增加小而高速缓存

对于方法1当前 main memory 一般是 G 为单位，在提升速度的时候，又保持大容量，这将使得成本非常巨大；

对于方法2，这是个谬论；

增加小而高速的缓存，当前 sram 的速度基本可以和 CPU 一致，容量小的情况下成本是可以接受的。采用 cache 方案之后的程序加载流程如下：

 各级速度对比

Cache 架构

 上图是典型的哈佛 cache 架构，描述了CPU，cache 和 memory 的位置关系。参考

《ARM cortex-A series programmer's guide》

Cache 映射方式

系统加入 cache 之后，如何将 main memory 和 cache 映射起来？

cache 的映射方式

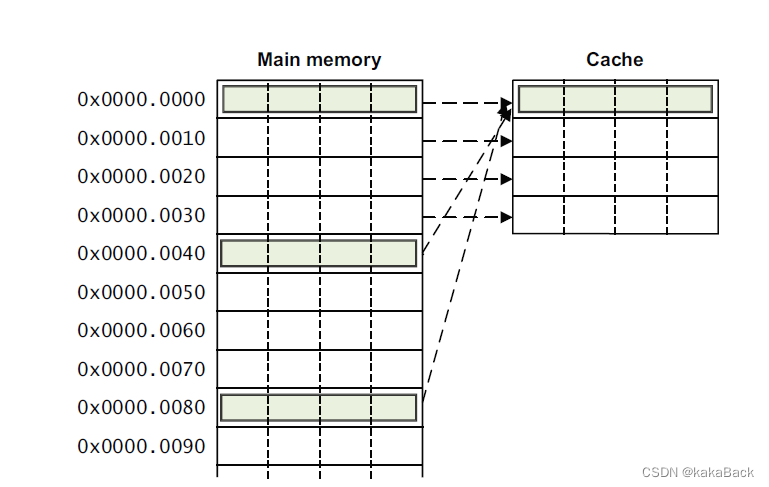

直接映射

                 参考《ARM cortex-A series programmer's guide》

加入 cache line 大小是 8bytes, cache 大小是 64 bytes，那么总共会有8个 cacheline. 对每个 cache 做标示，则 index 是从0 到 7.

索引 cacheline 需要 3 bit，使用地址低 bit[2:0] 表示

每个cacheline 的 index 使用 bit[5:3] 表示

那么, 0x0000 0000 和 0x0000 0040 都指向了 cacheline 0 类似这种，地址和 cache line 是一一对应的。这种情况下，比如 先访问 0x00，cache 中内容不存在，需要重新加载，此时又访问了内存地址 0x40, 因为也是索引 cache line 0, 虽然cache hit, 此时内容是不同的,因此需要flush 之后重新加载。如果反复在 0x00 和 0x40 之间切换，实际上造成了cache 颠簸，cache 并没有提升性能。

全相联

每个内存对应的cache line的位置不固定，可以映射到不同cache line。这种情况下需要花费大量时间来查找可用的 cache,代价也十分大

组相联

                        《ARM cortex-A series programmer's guide》

组相连是对直接映射和全相连的一个折衷，将cache划成几路(way)和组（Set）进行管理。

先看几个cache 术语

如上图，一个cache就是一个sram，

Way(路):为了方便管理，我们将sram cache分成了若干个way(通常是4个)，

Set(组): 然后又将每个way分成若干个line；每个way中，都对line进行编号，有index=1,2,3..n(index=1表示cache line的编号即line1,index=2表示line2), 我们将在不同way中，index相同的叫成set。

Tag: 所有的cacheline 都是唯一的，每一个都有一个tag

在cache管理中，最小的处理单元是cacheline即:

对于一个 大小为 16K, cacheline 是64bytes 的cache，假如

way： 4个，每个 way 大小是 4K

Set: 64个，需要 6bit 索引，使用对应地址的 bit[11:6] 来进行索引；

Offset: 用于索引 cacheline，总共需要 6bit，使用对应地址的 bit[5:0]索引；

假如某次操作检查cache 命中状态，会先根据bit[11:6]索引对应的Set，假设都是 cacheline N, 那么因为Way有4个，所以需要使用tag来比较落在哪个way中，如果tag 相同则认为命中，否则是miss。

这个时候引出了使用什么地址来索引 cache。



Cache 索引方式

歧义：同一个虚拟地址指向不同的物理地址

别名：不同虚拟地址指向同一个物理地址

VIVT

 index 和 tag 都是使用虚拟地址查找，不需要经过MMU硬件，因此硬件成本是最低的。但是软件维护成本是个灾难，首先同一个地址指向的是不同物理地址，但是在cache 使用时，又使用相同cache,这会带来异常巨大维护。

PIPT

使用PIPT不会有别名问题，因为不同虚拟地址最终对应的都是同一个物理地址，这样cache的使用都是通过物理地址来比对的，不会有别名问题。

VIPT



这里使用虚拟地址作为 index 索引 set, 物理地址作为tag, 那么这种情况有没有别名问题？

如果 VI=PI, 那么是没有别名问题的。

如果VI != PI ,是会有别名问题的。

假如一个 page 是 4K, 那么在MMU映射时，低 12bit物理地址是和虚拟地址相同的，那么如果一个 cachesize/way 小于等于page, 那么 VI=PI,否则 VI != PI的。

Cache Policy

写操作时，

1. 若 cache hit, 有两种方式：

• write-back : 写入时写入 cache
• write-through: 写入时同时写入 cache 和 main memory.

1. 若 cache misses, 则：

• write-allocate: 将data 写入 cache, 然后通过 flush 写入memory
• 非 write-allocate: 直接写入 memory

读操作：

1. cache hit: 直接读取
2. cache miss:

• read-through: 直接从 memory 中读取数据
• read-allocate: 先从memory 读取数据到cache, 然后从cache 读取数据。

cache coherency:

解决cache 一致性可以通过：

1. 使用 non-cacheable 或者某些情况下使用 write-through 方式
2. 将系统 cache 禁掉
3. 多核上，硬件上 MESI 机制保证cache一致性

Cache 问题处理思路



Cache 问题主要是基于上图的一个示意图来分析，常见的问题主要是 Cache 和 DDR 内容不一致导致的。

1. ARM Core 向DDR 写入内容，在Cache 中命中，先写入 Cache, 然后导致Peripheral 读取的对应内容不一致，出现异常，ARM Core 写入之后需要 clean 相关cache
2. Peripheral 向 DDR写入内容，ARM Core 读取对应DDR 地址在Cache中命中，出现 Cache中内容和 DDR内容不一致，此时需要peripheral 写入之后 invalidate.

注意： Cache 在 invalidate 时，如果对应 cacheline dirty, 是会先执行 clean之后再 invalidate.
