韦恩图绘制的代码MATHWORKS上也有，不过最多只支持四组绘制，于是我参考R语言ggVennDiagram包制作了一款支持7组样本的韦恩图绘制MATLAB函数。

注意：仅代码无法运行，需要导入.mat格式的素材包，素材包及m文件获取放在文末，

另：由于代码开发基于polyshape对象，本韦恩图绘制函数理论上需要至少R2017b及之后版本才能使用。

由于工具函数过长，将被放在最后展示，以下将先展示函数用法。

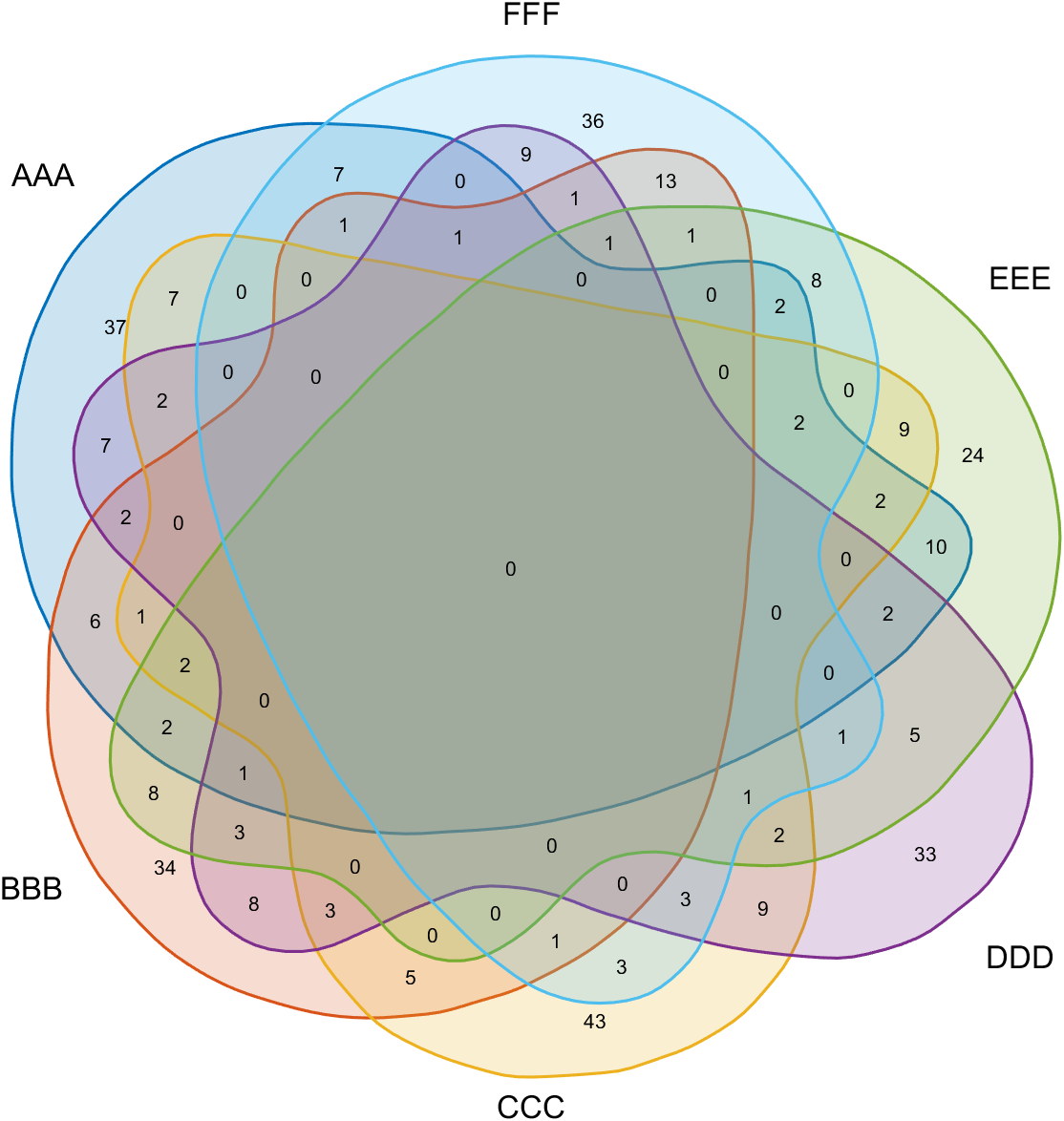

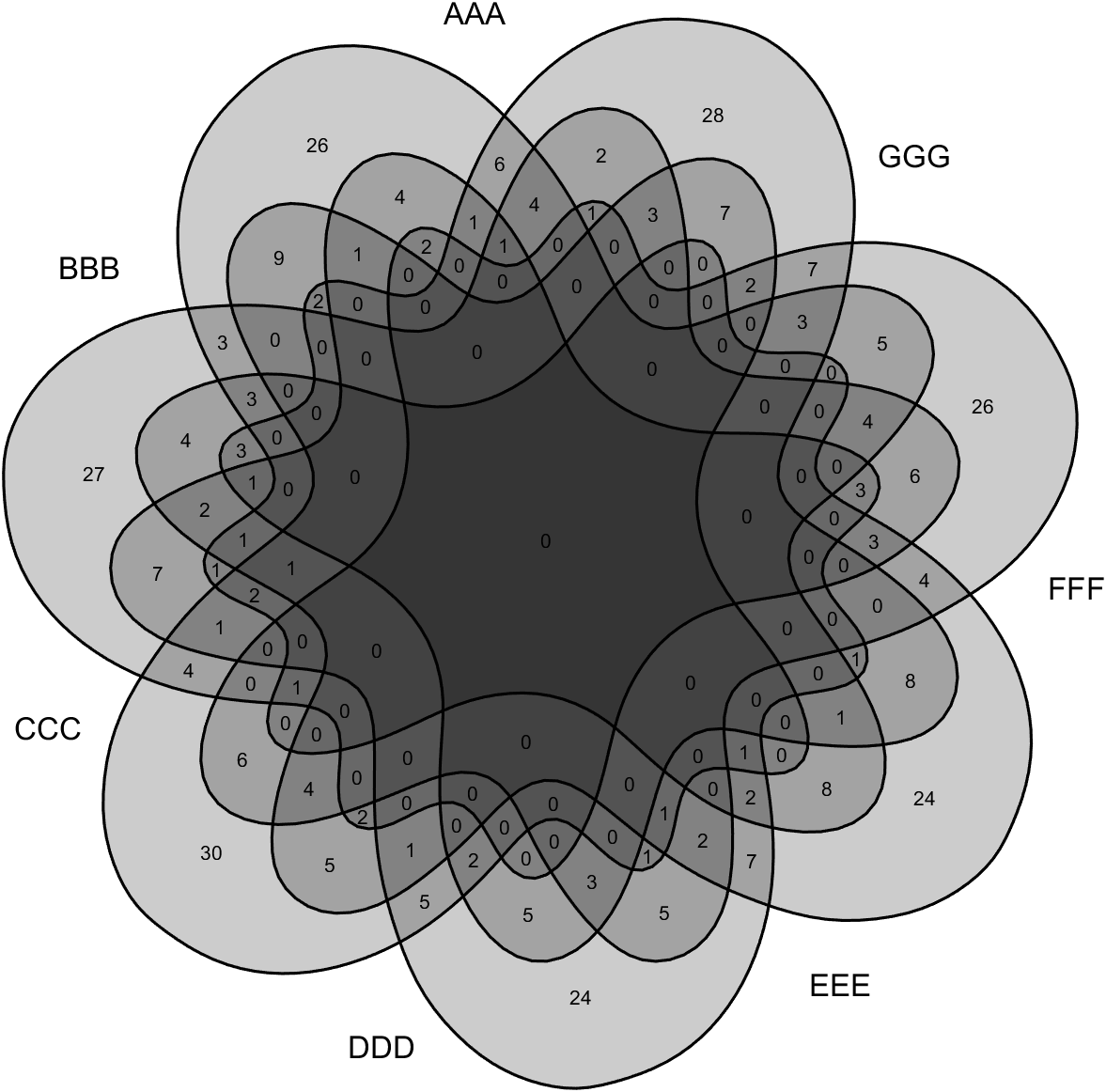

示例图

---

使用教程

1 数据格式

数值格式需要如下形式的数值向量，目前还不支持字符串元胞数组格式，请自行将其改编为数值向量，如下例子所示若数值400同时出现在X1及X2中，即说明该元素属于X1,X2的交集。

X1=randi([1,500],[100,1]);
X2=randi([1,500],[100,1]);
X3=randi([1,500],[100,1]);
X4=randi([1,500],[100,1]);
X5=randi([1,500],[100,1]);
X6=randi([1,500],[100,1]);
X7=randi([1,500],[100,1]);
1
2
3
4
5
6
7

2 基本使用

以下两种形式均可：

XX={X1,X2,X3,X4,X5,X6,X7};

VN=venn(XX{1:7});
VN=VN.draw();
1
2
3
4

VN=venn(X1,X2,X3,X4,X5,X6,X7);
VN=VN.draw();
1
2

3 添加标签

在draw函数绘图前使用labels函数添加标签：

VN=venn(X1,X2,X3,X4,X5,X6,X7);
VN=VN.labels('AAA','BBB','CCC','DDD','EEE','FFF','GGG');
VN=VN.draw();
1
2
3

4 样本数量

支持样本数量为2-7的任意值，例如绘制两样本则使用如下格式调用：

VN=venn(X1,X2);
VN=VN.draw();
1
2

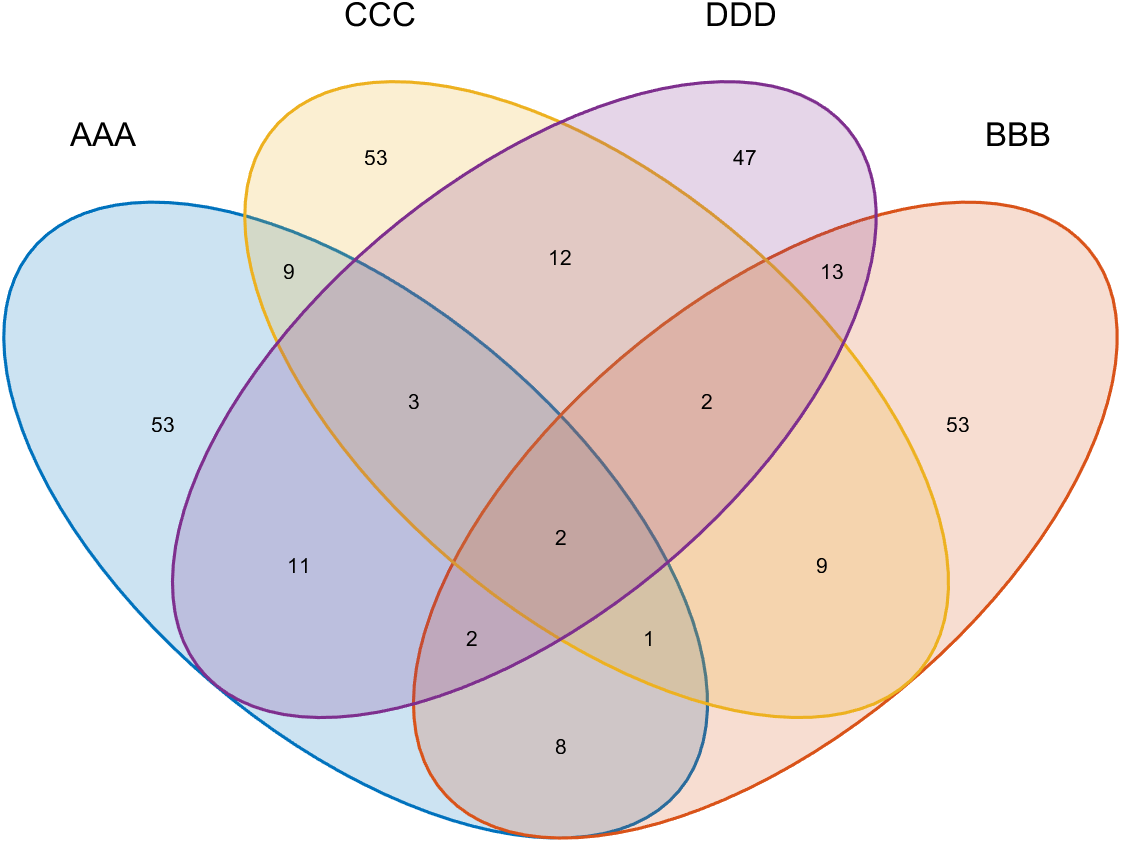

以下展示2-7组样本绘制效果：

5 修改多边形格式

使用setPatch批量修改多边形格式，Patch对象具有的格式均可以修改。

使用setPatchN修改第N个多边形格式，Patch对象具有的格式均可以修改。

批量修改格式

全部改为灰黑色：

VN.setPatch('FaceColor',[0,0,0],'EdgeColor',[0,0,0])
1

修改第N个格式

单独将第1个对象改为灰黑色：

VN.setPatchN(1,'FaceColor',[0,0,0],'EdgeColor',[0,0,0])
1

循环修改格式

循环修改各个多边形颜色：

colorList=[78 101 155;
          138 140 191;
          184 168 207;
          231 188 198;
          253 207 158;
          239 164 132;
          182 118 108]./255;
for i=1:7
    VN.setPatchN(i,'FaceColor',colorList(i,:),'EdgeColor',colorList(i,:))
end
1
2
3
4
5
6
7
8
9
10

6 字体修改

使用：

• setFont
• setLabel

分别修改数字和标签的格式，举个例子：

VN.setFont('Color',[.9,0,0],'FontSize',14)
VN.setLabel('Color',[0,0,.9],'FontSize',25,'FontName','Cambria')
1
2

---

完整代码

注意：仅代码无法运行，需要导入.mat格式的素材包，素材包及m文件获取放在文末，

classdef venn
% @author : slandarer
% 公众号  : slandarer随笔

% 使用示例：
% =========================================================================
% X1=randi([1,500],[100,1]);
% X2=randi([1,500],[100,1]);
% X3=randi([1,500],[100,1]);
% X4=randi([1,500],[100,1]);
% X5=randi([1,500],[100,1]);
% X6=randi([1,500],[100,1]);
% X7=randi([1,500],[100,1]);
% XX={X1,X2,X3,X4,X5,X6,X7};
%
%
% VN=venn(XX{1:7});
% VN.draw();

    properties
        ax % 绘图坐标区域
        % -----------------------------------------------------------------
        linePnts
        labelSet={' ',' ',' ',' ',' ',' ',' '};
%         labels={'AAA','BBB','CCC','DDD','EEE','FFF','GGG'};
        labelPos
        % -----------------------------------------------------------------
        classNum    % 多边形数量
        dataList    % 数据列表
        pshapeHdl   % polyshape对象
        fillHdl     % fill绘制的半透明多边形
        textHdl     % 绘制文本的句柄
        labelHdl    % 绘制标签的句柄
    end

    methods
        function obj = venn(varargin)
            if isa(varargin{1},'matlab.graphics.axis.Axes')
                obj.ax=varargin{1};varargin(1)=[];
            else
                obj.ax=gca;
            end
            hold on
            obj.classNum=length(varargin);
            obj.dataList=varargin;

            % 获取mat文件中的线条数据
            obj.linePnts=load('LD.mat');
            obj.linePnts=obj.linePnts.lineData;

            % 初始定义标签位置
            obj.labelPos{2}=[-.38,.3;.38,.3];
            obj.labelPos{3}=[-.38,.3;-.38,-.4;.38,-.4];
            obj.labelPos{4}=[-.38,.2;.38,.2;-.15,.3;.15,.3];
            obj.labelPos{5}=[cos(linspace(2*pi/5,2*pi,5)+2*pi/5-pi/7).*.47;
                             sin(linspace(2*pi/5,2*pi,5)+2*pi/5-pi/7).*.47]';
            obj.labelPos{6}=[cos(linspace(2*pi/6,2*pi,6)+2*pi/3-pi/6).*.49;
                             sin(linspace(2*pi/6,2*pi,6)+2*pi/3-pi/6).*.49]';
            obj.labelPos{6}=obj.labelPos{6}+[0,+.09;-.01,-.04;0,+.015;0,-.1;0,0;0,-.015];
            obj.labelPos{7}=[cos(linspace(2*pi/7,2*pi,7)+2*pi/5-pi/7).*.47;
                             sin(linspace(2*pi/7,2*pi,7)+2*pi/5-pi/7).*.47]';
            help venn
        end

        function obj=draw(obj)
            warning off
            % 坐标区域修饰
            obj.ax.XLim=[-.5,.5];
            obj.ax.YLim=[-.5,.5];
            obj.ax.XTick=[];
            obj.ax.YTick=[];
            obj.ax.XColor='none';
            obj.ax.YColor='none';
            obj.ax.PlotBoxAspectRatio=[1,1,1];
            % 循环绘制半透明多边形
            tcolorList=lines(7);
            for i=1:obj.classNum
                tPData=obj.linePnts(obj.classNum).pnts{i};
                obj.pshapeHdl{i}=polyshape(tPData(:,1),tPData(:,2));
                obj.fillHdl(i)=fill(tPData(:,1),tPData(:,2),tcolorList(i,:),...
                    'FaceAlpha',.2,'LineWidth',1.5,'EdgeColor',tcolorList(i,:));
            end
            % 构造初始bool集合
            baseData=[];
            for i=1:obj.classNum
                baseData=[baseData;obj.dataList{i}(:)];
            end
            baseShpae=polyshape([-.5,-.5,.5,.5],[.5,-.5,-.5,.5]);
            pBool=abs(dec2bin((1:(2^obj.classNum-1))'))-48;
            % 循环绘制标签
            for i=1:obj.classNum
                tPos=obj.labelPos{obj.classNum};
                obj.labelHdl(i)=text(tPos(i,1),tPos(i,2),obj.labelSet{i},...
                    'HorizontalAlignment','center','FontName','Arial','FontSize',16);
            end
            % 循环计算数字位置
            for i=1:size(pBool,1)
                tShpae=baseShpae;
                tData=baseData;
                for j=1:size(pBool,2)
                    switch pBool(i,j)
                        case 1
                            tShpae=intersect(tShpae,obj.pshapeHdl{j});
                            tData=intersect(tData,obj.dataList{j});
                        case 0
                            tShpae=subtract(tShpae,obj.pshapeHdl{j});
                            tData=setdiff(tData,obj.dataList{j});
                    end
                end
                [cx,cy]=centroid(tShpae);
                obj.textHdl(i)=text(cx,cy,num2str(length(tData)),...
                    'HorizontalAlignment','center','FontName','Arial');
            end
        end
        % =================================================================
        % 设置标签文本内容
        function obj=labels(obj,varargin)
            tlabel{length(varargin)}=' ';
            for i=1:length(varargin)
                tlabel{i}=varargin{i};
            end
            obj.labelSet=tlabel;
        end
        % 批量设置多边形格式
        function setPatch(obj,varargin)
            for i=1:obj.classNum
                set(obj.fillHdl(i),varargin{:})
            end
        end
        % 单独设置多边形格式
        function setPatchN(obj,N,varargin)
            for i=1:obj.classNum
                set(obj.fillHdl(N),varargin{:})
            end
        end
        % 设置数值字体
        function setFont(obj,varargin)
            for i=1:length(obj.textHdl)
                set(obj.textHdl(i),varargin{:})
            end
        end
        % 设置标签字体
        function setLabel(obj,varargin)
            for i=1:length(obj.labelHdl)
                set(obj.labelHdl(i),varargin{:})
            end
        end
    end
% @author : slandarer
% 公众号  : slandarer随笔
end
