• Hexagon_V65_Programmers_Reference_Manual（30）

    Hexagon_V65_Programmers_Reference_Manual（30）

    11.10 XTYPE

    XTYPE指令类包括执行大部分数据的指令由Hexagon处理器完成的处理。XTYPE指令可在插槽2或插槽3上执行。

    11.10.1 XTYPE/ALU

    XTYPE/ALU指令子类包括执行算术和逻辑运算。

    11.10.1.1 绝对值双字

    取64位源寄存器的绝对值，并将其放入目标寄存器。
    在这里插入图片描述

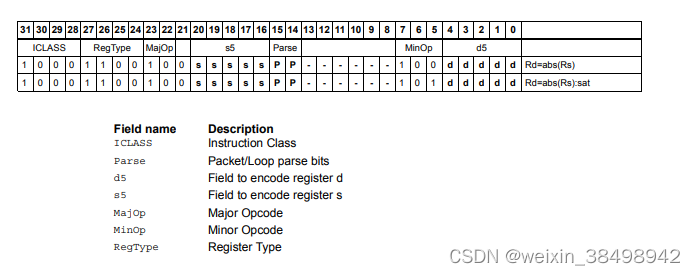

    11.10.1.2 绝对值词

    取源寄存器的绝对值并将其放入目标寄存器。

    32位绝对值具有可选饱和度。单一案例饱和是指如果源寄存器等于0x8000_0000，则目标寄存器饱和为0x7fff_ffff。
    在这里插入图片描述
    类别：XTYPE（插槽2、3）
    注意
    ■ 如果在执行此指令期间出现饱和（结果被箝位为设置状态寄存器中的OVF位。

    OVF保持设置，直到通过传输到SR明确清除

    内部函数
    在这里插入图片描述
    编码
    在这里插入图片描述

    11.10.1.3 累加

    将Rs和Rt或带符号的立即数相加，然后将所得值相加或相减。结果保存在Rx中。
    在这里插入图片描述
    类别：XTYPE（插槽2、3）

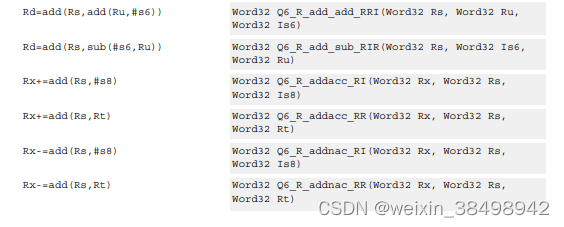

    内部函数
    在这里插入图片描述
    编码
    在这里插入图片描述

    11.10.1.4 加双字

    该指令的第一种形式是添加两个32位寄存器。如果结果溢出32位，对于正结果，结果饱和为0x7FFF_FFFF；对于正结果则饱和为0x8000_0000这是一个消极的结果。注意，32位非饱和寄存器add是ALU32类指令并且可以在任何时隙上执行。

    第二个指令形式符号将32位寄存器Rt扩展为64位，并执行64位-使用Rss添加位。结果存储在Rdd中。

    第三种指令形式添加64位寄存器Rss和Rtt，并将结果放入Rdd中。最终的指令形式添加了两个64位寄存器Rss和Rtt。如果结果溢出64位，则其饱和为0x7fff_ffff_FFFFFF_ ffff以获得正结果，或0x8000_0000_0000表示否定结果。
    在这里插入图片描述
    类别：XTYPE（插槽2、3）

    注意

    ■ 如果在执行此指令期间出现饱和（结果被箝位为设置状态寄存器中的OVF位。

    OVF保持设置，直到通过传输到SR明确清除。

    内部函数
    在这里插入图片描述
    编码
    在这里插入图片描述

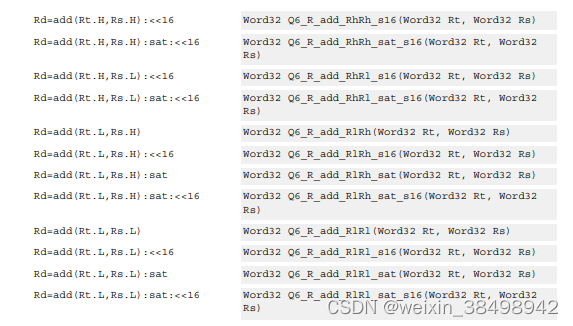

    11.10.1.5 添加半字

    使用可选饱和度执行16位加法，并将结果放入上限或寄存器的下半部分。如果结果在上半部分，则源可以是任何高或Rs和Rt的低半字。结果的低16位置零。

    如果将结果放在Rd的低16位，Rs源可以是高或低，但另一个源必须是Rt的低半字。在这种情况下，上半字Rd的符号扩展是低半字的符号扩展。
    在这里插入图片描述
    类别：XTYPE（插槽2、3）

    笔记

    ■ 如果在执行此指令期间出现饱和（结果被箝位为

    设置状态寄存器中的OVF位。

    OVF保持设置，直到通过传输到SR明确清除
    内部函数

    在这里插入图片描述
    编码
    在这里插入图片描述

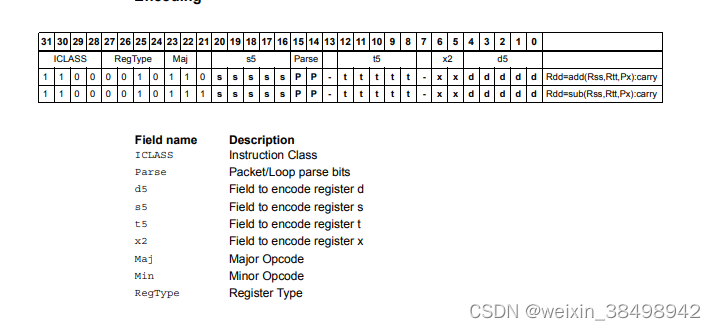

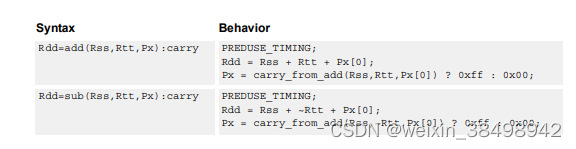

    11.10.1.6 用进位加或减双字

    用进位加或减。谓词寄存器Px用作额外的输入和输出。

    对于加法，谓词的LSB被加到两个输入对的和。

    对于减法运算，谓词被视为非借用。添加谓词的LSB到第一源寄存器和第二参数的逻辑补码。

    求和的进位保存在谓词Px中。

    这些指令允许对大于64位的数字进行有效的加法或减法运算。
    在这里插入图片描述
    类别：XTYPE（插槽2、3）

    笔记

    ■ 此指令生成的谓词不能用作.new谓词，也不能它是否可以自动与另一个谓词进行AND运算。

    编码
    在这里插入图片描述

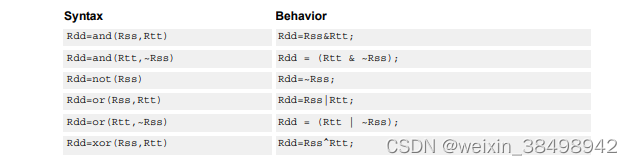

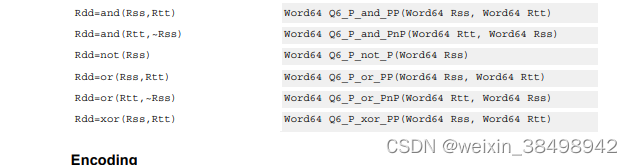

    11.10.1.7 逻辑双字

    执行按位逻辑AND、OR、XOR和NOT操作。

    源寄存器和目标寄存器为64位。

    有关32位逻辑操作，请参阅ALU32逻辑指令。

    在这里插入图片描述
    类别: XTYPE (slots 2,3)
    内部函数
    在这里插入图片描述
    编码

    11.10.1.8 逻辑双字

    对两个源操作数执行逻辑运算，然后执行第二个逻辑运算使用目标寄存器Rxx对结果进行运算。

    源寄存器和目标寄存器为64位。
    在这里插入图片描述
    类别: XTYPE (slots 2,3)
    内部函数
    在这里插入图片描述
    编码
    在这里插入图片描述

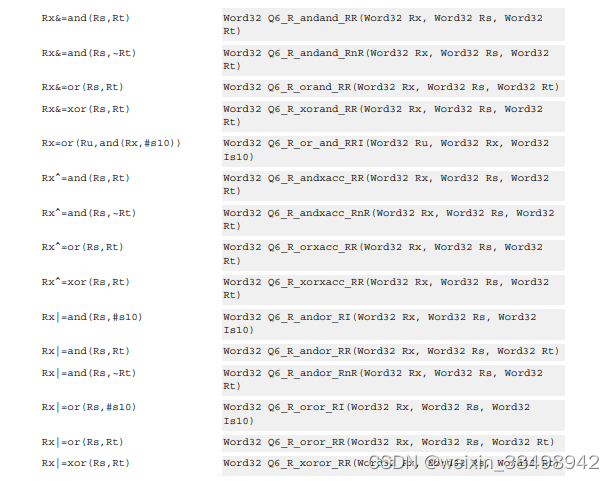

    11.10.1.9 逻辑词

    对两个源操作数执行逻辑运算，然后执行第二个逻辑运算使用目标寄存器Rx对结果进行操作。

    源寄存器和目标寄存器为32位。
    在这里插入图片描述

    类别: XTYPE (slots 2,3)
    内部函数
    在这里插入图片描述
    编码
    在这里插入图片描述

    11.10.1.10 最大字数

    选择两个源寄存器的有符号或无符号最大值，并将其放入目标寄存器Rdd。
    在这里插入图片描述

    类别: XTYPE (slots 2,3)

    内部函数

    在这里插入图片描述

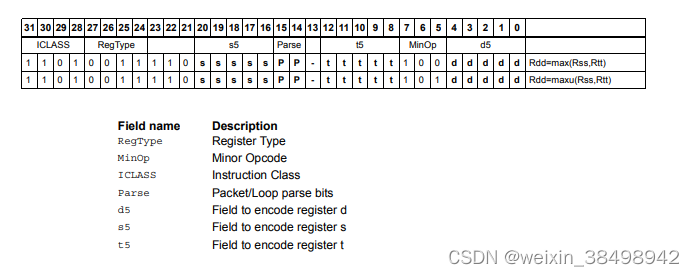

    编码

    在这里插入图片描述

    11.10.1.11 最大双字

    选择两个64位源寄存器的有符号或无符号最大值，并将其放入

    目标寄存器。
    在这里插入图片描述

    类别: XTYPE (slots 2,3)

    内部函数
    在这里插入图片描述
    编码
    在这里插入图片描述

    11.10.1.12 最小字数

    选择两个源寄存器中的有符号或无符号最小值，并放入

    目的地寄存器Rd。
    在这里插入图片描述

    类别: XTYPE (slots 2,3)

    内部函数
    在这里插入图片描述
    编码
    在这里插入图片描述

    11.10.1.13 最小双字

    选择两个64位源寄存器中的有符号或无符号最小值，并放入目标寄存器Rdd。
    在这里插入图片描述

    类别: XTYPE (slots 2,3)

    内部函数
    在这里插入图片描述

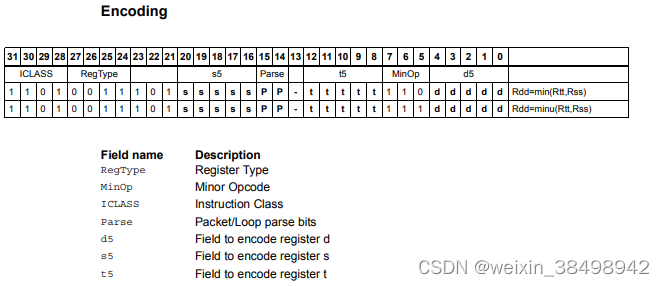

    编码
    在这里插入图片描述

    11.10.1.14 模包

    将Rs值包装到从0到Rt的模范围内。

    如果Rs大于或等于Rt，则通过减去Rt将其包装到范围的底部。

    如果Rs小于零，则通过添加Rt将其包装到范围的顶部。

    否则，当Rs在范围内时，无需调整。结果是在寄存器Rd中返回。
    在这里插入图片描述

    类别: XTYPE (slots 2,3)

    内部函数
    在这里插入图片描述
    编码

    在这里插入图片描述

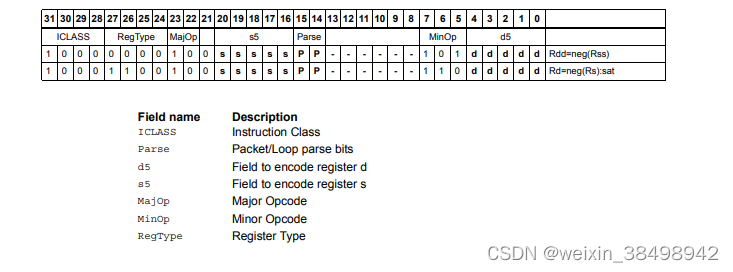

    11.10.1.15 取消

    此指令的第一种形式对具有饱和的32位寄存器执行求反。如果输入为0x8000000，结果饱和为0x7fffffff。注意，非饱和32位寄存器否定是ALU32类指令，可以在任何插槽上执行。

    此指令的第二种形式对64位源寄存器求反，并将结果放入目标Rdd。
    在这里插入图片描述

    类别: XTYPE (slots 2,3)
    笔记

    ■ 如果在执行此指令期间出现饱和（结果被箝位为设置状态寄存器中的OVF位。

    OVF保持设置，直到通过传输到SR明确清除。

    内部函数
    在这里插入图片描述
    编码
    在这里插入图片描述

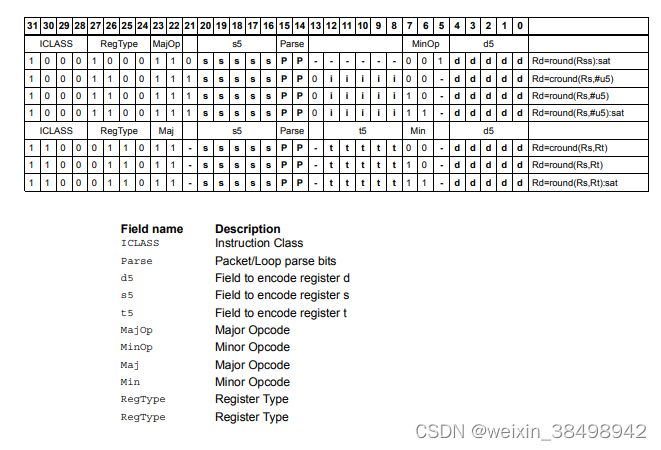

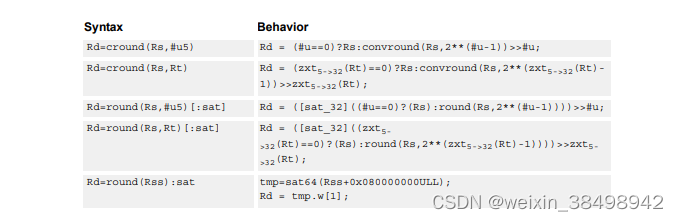

    11.10.1.16 四舍五入

    执行算术（5向上舍入）或收敛（5向偶数舍入）舍入到任何位位置。

    算术舍入具有可选饱和度。在此版本中，结果饱和为32-添加舍入常数后的位数。四舍五入和饱和后使用符号扩展移位将最终结果右移。
    在这里插入图片描述
    类别: XTYPE (slots 2,3)

    笔记

    ■ 如果在执行此指令期间出现饱和（结果被箝位为设置状态寄存器中的OVF位。

    OVF保持设置，直到通过传输到SR明确清除

    内部函数
    在这里插入图片描述
    编码
    在这里插入图片描述
