Dubbo

分布式理论基础

• 分布式是若干独立计算机的集合，这些计算机对于用户来说就像单个相关系统
• 分布式系统是建立在网络之上的软件系统

​ 随着和互联网的发展，网站应用的规模不断扩大，常规的垂直应用架构已无法应对，急需一个治理系统确保架构有条不紊的演进。

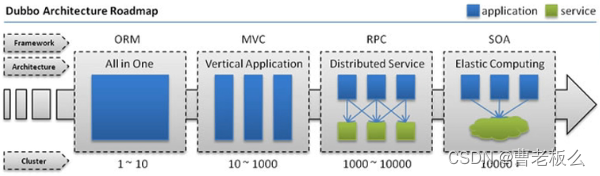

互联网架构发 展演变

• 单体应用架构
  • 单体架构。就是一种把系统中所有的功能、模块耦合在一个应用中的架构方式，一般只操作一个数据库。代表技术：Struct2、SpringMVC、Spring、Mybatis等。
  • 特点：打包成一个独立的包或者是war包。会以一个进程的方式来运行
  • 优点：项目易于管理、部署简单
  • 缺点：测试成本高、可伸缩性差、可靠性高差、迭代困难、跨语言成都差、团队协作难。
• RPC架构
  • 远程过程调用，是一种通过网络从远程计算机程序上请求服务，而不需要了解底层网络技术的协议。代表技术Thrift、Hessian等等。
  • 特点：应用直接调用服务，服务之间是隔离的
  • 缺点：服务过多时，管理成本高昂。服务治理、服务注册、发现、服务容错、服务跟踪、服务网关、IP暴漏等都是此架构无法避免的问题。
• SOA架构
  • SOA(Service oriented Architectyre)：面向服务架构
  • ESB(Enterparise Service Bus)：企业服务总线，服务中介。主要是提供了一个服务与服务之间的交互。
  • ESB包含的功能：负载均衡，流量控制，加密处理，服务监控，异常处理，监控告急等。
• 微服务架构
  • 微服务是一种架构风格。一个大型的复杂软件应用，由一个或多个微服务组成。系统中的各个微服务可被独立部署，各个微服务之间时松耦合的。每隔微服务仅关注于完成一件任务并很好的完成该任务。微服务就是一个轻量级的服务治理方案。对比SOA架构，使用注册中心代替ESB服务总线，注册中心相比服务总线来说，更加轻量级，代表表技术：SpringCloud、 Dubbo等。
  • 特点：系统是由多个服务构成，每个服务可以单独独立部署，每个服务之间是松耦合的。服务内部是高内聚的，外部表是低耦合的。高内聚就是每个服务只关注完成一个功能。低耦合就是服务之间没有直接关联。
  • 优点：
    • 测试容易：服务高内聚低耦合，每个服务可以独立测试
    • 可伸缩性强：服务相对独立，可随时增删服务实现系统服务变化，可只针对某服务独立水平扩展
    • 可靠性强：服务出现问题，受影响的位置是当前服务，不会影响其他服务，应用健壮性有更好的保证。
    • 跨语言程度会更加灵活：可针对服务特性使用不同的语言开发，尽可能发挥出每种语言的特性。
    • 团队协作容易：段对专注自主研发的服务，对其他服务的了解可局限在服务的调用上。
    • 系统迭代容易：当服务发生变更时，只需针对单一服务进行系统省级迭代/
  • 缺点：
    • 运维成本过高，部署数量较多：服务过多导致运维成本成倍提升。
    • 接口兼容多版本：因服务可独立省级迭代，所以会导致接口版本过多。
    • 分布式系统的复杂性：系统分部，导致通讯成版本提升，系统复杂程度提升。
    • 分布式事务：分布式系统会引出分布式事务的出现，现在有很多的额分布式事务解决方案，分布式事务不是不可解决的。这不会影响微服务架构的应用

RPC基本概念

RPC协议（Remote Procedure Call Protocol）

​ 远程过程调用协议，它是通过网络从远程计算机程序上请求服务，而不需要了解底层网络技术的协议。RPC协议假定某些传输协议的存在，如TCP或UDP，为通信程序之间携带信息数据。在OSI网络通信模型中，RPC跨越了传输层和应用层。RPC使得开发包括网络分布式多程序在内的应用程序更加容易。

​ RPC采用C/S模式，请求程序是一个客户机，而服务提供程序就是一个服务器。首先，客户机调用进程发送一个有进程参数的调用信息到服务进程，然后等待应答信息。在服务器端，进程保持睡眠状态知道调用信息到达位置。当一个调用信息到达，服务器获得进程参数，计算结果，发送答复信息，然后等待下一个调用信息，最后，客户端调用进程接收到答复信息，获得进程结果，然后调用执行继续进行。

RPC框架

​ 在单机时代一台电脑运行多个进程，进程间无法通讯。显然这回浪费很多资源，因此后来出现IPC（Inter-process-communication 单机中运行得进程之间相互通信）,这样就能允许进程之间进程通讯，比如在一台计算机中得A进程写了一个吃饭的方法，那再以前如果再B进程中也要有一个吃饭的方法，必须要再B进程中进行创建，但有了RPC后 B进程只需要调用A进程的程序即可完成。后来网络时代的出现，大家电脑都连起来，这是可以调用其他电脑上的进程，这样RPC框架就出现了。严格意义上来讲Unix的生态系统之中RPC可以正在同一台电脑上不同的进程进行，也可以在不同电脑上进行，而在Windows里面同一台电脑上不同进程间对额通信还可以采用LPC（本地访问）。综上：RPC或LPC是上层建筑，IPC是底层基础。

RPC与HTTP、TCP/UDP、Socket的区别

​ TCP/UDP：都是传输协议，主要区别是TCP协议连接需要三次握手，断开需要四次挥手，是通过流来传输的，就是确定连接后，一直发送信息，传完后断开。UDP不需要进行连接，直接把信息封装成多个报文，直接发送。所以UDP的速度更快。但是不保证数据的完整性。

​ HTTP：超文本本传输协议是一种中应用层协议，建立在TCP协议之上。

​ Socket：是再应用程序层面上对TCP/IP协议的封装和应用。其实是一个调用接口，方便程序员使用TCP/IP协议栈而已。程序员通过Socket来使用TCP/IP协议。但是Socket并不是一定要使用TCP/IP协议，Socket编程接口在设计的时候，就希望也能适应其他的网络协议。

​ RPC是一种通过网络从远程计算机程序上请求服务，而不需要了解底层网技术的协议。所以RPC的实现可以通过不同的协议去实现，比如：Http 、RMI等。

RPC的运行流程

​ 首先，要解决通讯的问题，主要是通过在客户端和服务器之间建立TCP连接，远程过程调用的说有交换的数据都在这个连接里传输。连接可以是按需连接，调用结束后就断开，也可以是长连接，多个远程过程调用共享一个连接。

​ 第二，要解决寻址的问题，也就是说，A服务器上的应用怎么告诉底层的RPC框架，如何连接到B服务器（如主机或IP地址）以及特定的端口，方法名称是什么，这样才能完成调用。比如基于Web服务协议的RPC，就要提供一个 Endpoint URI,或者是从UDDI服务上查找。如果是RMI调用的话，还需要一个RMI Registry来注册服务的地址。

​ 第三，当A服务器上的应用发起远程过程调用时，方法的参数需要通过底层的网络协议如TCP传递到B服务器，由于网络协议是基于二进制的，内存中的参数的值需要序列化成二进制的形式，也就是序列化（Serialize） 或编组（Marshal），通过寻址和传输将序列化的二进制发送给B服务器。

​ 第四，B服务器收到请求后。需要对参数进行反序列化，恢复为内存中的表达方式，然后找到对应的方法进行把本地调用，然后得到返回值。

​ 第五，返回组织还要发送回服务器A上的调用，也要经过序列化的方式发送，服务器A接收到后，在反序列化，恢复为内存中的表达方式，交给A服务器上的应用。

为什么需要RPC

​ 论复杂度，RPC框架肯定高于简单的HTTP接口的，但毋庸置疑，HTTP接口由于受限于HTTP协议，需要到HTTP请求头，导致传输起来效率或者说安全性不如RPC。
​ HTTP接口实在接口不多、系统与系统交互较少的情况下，解决信息初期常用的一种通信手段：优点就是简单、直接、开发方便。利用线程的HTTP协议进行传输。但是如果是一个大型的网站，内部子系统较多，接口非常多的情况下，RPC框架的好处就显示出来了，首先是长连接，不必每次通信都要像HTTP一样3次握手，减少了网络开销，其次就是RPC框架一般都有注册中心，有丰富的监控管理，发布、下线接口、动态扩展等，对调用方来说是无感知、统一化的操作。第三个来说就是安全性。最后就是流行的服务化架构、服务化治理，RPC框架是一个强力的支撑。

​ RPC是一种概念，HTTP也是RPC实现的一种方式，用HTTP交互其实就已经属于RPC了。

​ RPC:远程过程调用。RPC的核心并不在于使用什么协议。RPC的目的是让你在本地调用远程的方法，而对你来说这个调用是透明的，你并不知道这个调用的方法是不只是在哪里。通过RPC能解耦服务，这才是使用RPC的真正目的。RPC的原理主要用到了动态代理模式，至于HTTP协议，只是传输协议而已。

​ RPC是一个软件结构概念，是构建分布式应用的理论基础。就好比为什么家里可以用到发电厂发出来的电，是因为电可以传输的。至于使用铜线还是其他导线，就是使用HTTP还是其他协议的问题。

​ 在Java中最基本的就是RMI技术，它是Java原生的应用层分布式技术。我们可以肯定的是在传输性能方面，RMI的性能是优于HTTP的。

RPC基于RMI的简单实现

新建一个rmi-demo父工程，分别在rmi-demo父工程中创建rmi-api模块、rmi-server模块、rmi-client模块

首先在rmi-api模块中定义一个Service服务：UserService

public interface UserService {

    /**
     * @Describe  根据用户id查询用户记录
     */
    public User queryUserByUserId(Integer userId) throws RemoteException;
}
1
2
3
4
5
6
7

pojo：由于要通过网络进行调用，所以实体类要实现序列化接口

public class User implements Serializable {

    private Integer id;
    private String userName;
    @Override
    public String toString() {
        return "User{" +
                "id=" + id +
                ", userName='" + userName + '\'' +
                '}';
    }
    public Integer getId() {
        return id;
    }
    public void setId(Integer id) {
        this.id = id;
    }
    public String getUserName() {
        return userName;
    }
    public void setUserName(String userName) {
        this.userName = userName;
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

在rmi-server模块中首先继承rmi-api模块

定义接口的实现类：UserServiceImpl: 实现类与平常的web项目一样写就可以

@Service
public class UserServiceImpl implements UserService {
    @Override
    public User queryUserByUserId(Integer userId) throws RemoteException {
        System.out.println("服务端收到请求，请求参数 --> " + userId);
        User user = new User();
        user.setId(userId);
        user.setUserName("admin");
        return user;
    }
}
1
2
3
4
5
6
7
8
9
10
11

对外暴露服务：RmiServer

@Configuration
public class RmoServer {
    //注入service
    @Resource
    private UserService userService;
    //注册成为Spring中的一个Bean对象
    @Bean
    public RmiServiceExporter rmiServiceExporter(){
        RmiServiceExporter exporter = new RmiServiceExporter();
        //配置服务端口
        exporter.setRegistryPort(2002);
        //服务名字
        exporter.setServiceName("userService");
        //指定服务实现
        exporter.setService(userService);
        //设置服务实现的接口
        exporter.setServiceInterface(UserService.class);

        //对外导出
        return exporter;
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

在rmi-client中定义一个Controller方法来调用rmi-server中的UserServiceImpl：

@RestController
public class UserController {
    @Resource
    private UserService userService;
    @GetMapping("/user/{userId}")
    public User queryUserByUserId(@PathVariable Integer userId){
        User user = null;
        try {
            user = userService.queryUserByUserId(userId);
        } catch (RemoteException e) {
            throw new RuntimeException(e);
        }
        return user;
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

订阅rmi

@Configuration
public class RmiClientConfig {
    //相当于订阅服务
    @Bean(value = "userService")
    public RmiProxyFactoryBean getUserService(){
        RmiProxyFactoryBean rmiProxyFactoryBean = new RmiProxyFactoryBean();
        //指定服务地址
        rmiProxyFactoryBean.setServiceUrl("rmi://127.0.0.1:2002/userService");
        //设置接口对象
        rmiProxyFactoryBean.setServiceInterface(UserService.class);
        return rmiProxyFactoryBean;
    }

}
1
2
3
4
5
6
7
8
9
10
11
12
13
14

启动测试，通过

Dubbo入门

Dubbo介绍

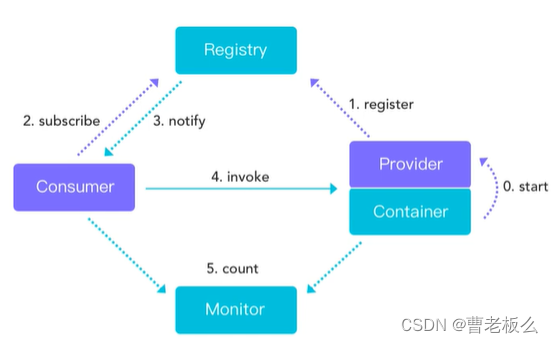

节点角色：

• Provider：暴露服务的服务提供方
• Consumer：调用远程服务的服务消费方
• Registry：服务注册与发现的注册中心
• Monitor：统计服务的调用次数和调用时间的监控中心
• Container:服务运行容器

调用关系：

0.服务器负责启动，加载，运行服务提供者

1.服务提供者在启动时，向注册中心注册自己提供的服务。

2.服务消费者在启动时，向注册中心订阅自己所需要的服务。

3.注册中心返回服务提供者地址列表给消费者，如果有变更，注册中心将基于长连接推送变更数据给消费者。

4.服务消费者，从提供者地址列表中，基于负载均衡算法，选一台提供者进行调用，如果调用失败，再选另一台调用。

5.服务消费者和提供者，在内存中累计调用次数和调用时间，定时每分钟发送一次统计数据到监控中心。

SpringBoot整合Dubbo （基于yml配置）

新建一个Spring-boot-dubbo-demo父工程，正在父工程中导入相关依赖：

<modules>
    <module>spring-boot-dubbo-apimodule>
    <module>spring-boot-dubbo-providermodule>
    <module>spring-boot-dubbo-consumermodule>
modules>
<parent>
    <artifactId>spring-boot-starter-parentartifactId>
    <groupId>org.springframework.bootgroupId>
    <version>2.2.1.RELEASEversion>
    <relativePath />
parent>
<properties>
    <maven.compiler.source>8maven.compiler.source>
    <maven.compiler.target>8maven.compiler.target>
    <dubbo.version>2.7.6dubbo.version>
properties>

<dependencies>
    <dependency>
        <groupId>org.springframework.bootgroupId>
        <artifactId>spring-boot-starter-webartifactId>
    dependency>
    <dependency>
        <groupId>org.apache.dubbogroupId>
        <artifactId>dubbo-spring-boot-starterartifactId>
    dependency>


    <dependency>
        <groupId>org.apache.dubbogroupId>
        <artifactId>dubbo-dependencies-zookeeperartifactId>
        <version>2.7.7version>
        <type>pomtype>
    dependency>


dependencies>

<dependencyManagement>
    <dependencies>
        <dependency>
            <groupId>org.apache.dubbogroupId>
            <artifactId>dubbo-spring-boot-starterartifactId>
            <version>${dubbo.version}version>
        dependency>
    dependencies>
dependencyManagement>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

父工程创建完成之后依次创建spring-boot-dubbo-api、spring-boot-dubbo-provider、spring-boot-dubbo-consumer三个模块

其中provider和consumer模块都依赖于api和父工程

spring-boot-dubbo-api

和基于rmi实现一样先定义一个接口和pojo

public interface UserService {

    public User queryByUserId(Integer userId);
}
1
2
3
4

public class User  implements Serializable {
    private Integer userId;

    private String userName;

    @Override
    public String toString() {
        return "User{" +
                "userId=" + userId +
                ", userName='" + userName + '\'' +
                '}';
    }

    public Integer getUserId() {
        return userId;
    }

    public void setUserId(Integer userId) {
        this.userId = userId;
    }

    public String getUserName() {
        return userName;
    }

    public void setUserName(String userName) {
        this.userName = userName;
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

实体类要通过网络传输数据，所以实现序列化接口

spring-boot-dubbo-provider

接口的实现类,其中@Service注解要使用dubbo提供的

import org.apache.dubbo.config.annotation.Service;


@Service(version = "1.0")
public class UserServiceImpl implements UserService {
    @Override
    public User queryByUserId(Integer userId) {
        System.out.println("服务提供方收到请求，查询参数 -- > " + userId);
        User user = new User();
        user.setUserId(userId);
        user.setUserName("admin");
        return user;
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14

对项目进行配置：

server:
  port: 8001

dubbo:
  application:
    name: dubbo-provider
  registry:
  	# 使用广播形式，官网有说明
    address: multicast://224.5.6.7:1234
  protocol:
    name: dubbo
    port: 20880

  scan:
    base-packages: top.ccl317.provider.service
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

spring-boot-dubbo-consumer

写一个控制器调用UserService

@RestController
public class UserController {

    @Reference(version = "1.0" , parameters = {"unicast" , "false"})
    private UserService userService;


    @GetMapping("/user/{userId}")
    public User getUserByUserId(@PathVariable Integer userId){
        return userService.queryByUserId(userId);
    }
}
1
2
3
4
5
6
7
8
9
10
11
12

对项目进行配置：

server:
  port: 8002
dubbo:
  application:
    name: dubbo-consumer
  registry:
  	# 广播地址
    address:multicast://224.5.6.7:1234
  protocol:
    name: dubbo
    port: 20880
  metadata-report:
    timeout: 100000
1
2
3
4
5
6
7
8
9
10
11
12
13

注册中心

​ 注册中心作用：就是更高效的管理系统的服务：比如服务接口的发布、自动剔除无效的服务、自动恢复服务等。

​ Dubbo支持四种注册中心：multicast、zookeeper、redis（不常用）、simple（不常用）

​ Dubbo3.0支持Nacos注册中心

Multicast注册中心

​ Multicast注册中心不需要启动任何中心节点，只要广播地址一样就可以实现相互发现。

1. 提供方启动时广播自己的地址
2. 消费方启动时广播订阅请求
3. 提供方收到订阅请求时，单播自己的地址给订阅者，如果设置了unicast-false，则广播给订阅者
4. 消费方收到提供方地址时，连接该地址进行RPC调用
5. 组播受网络结构限制，只适合小规模应用或开发阶段使用。组播地址段：224.0.0.0 - 239.255.255.255

Zookeeper注册中心

​ Zookeeper是Apache Hadoop的子项目，是一个树形的目录服务支持变更推送，适合作为Dubbo服务的注册中心，工业强度较高，可用于生产环境。推荐使用。

zookeeper简介与安装

​ Zookeeper是Apache Hadoop的子项目，是一个树形的目录服务支持变更推送，适合作为Dubbo服务的注册中心，工业强度较高，可用于生产环境。推荐使用。

Zookeeper 安装（Linux单机版）：

将下载好的zookeeper安装包上传到linux，解压，解压完成之后创建两个目录：/data /log

修改配置文件

将zoo_temp.cfg复制一份为zoo.cfg 将创建好的两个目录配置进去

启动：

cd到bin目录使用

./zkServer.sh satart   启动zookeeper
./zkServer.sh status   查看zookeeper状态
./zkServer.sh stop     停止zookeeper运行
1
2
3

将Dubbo注册中心配置为zookeeper，只需要修改之前的配置文件

consumer

server:
  port: 8002


dubbo:
  application:
    name: dubbo-consumer
  registry:
    address: zookeeper://43.142.79.131:2181
    timeout: 999999
  protocol:
    name: dubbo
    port: 20880
  metadata-report:
    timeout: 100000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

provider

server:
  port: 8001

dubbo:
  application:
    name: dubbo-provider
  registry:
    address: zookeeper://43.142.79.131:2181
    timeout: 999999
  protocol:
    name: dubbo
    port: 20880

  scan:
    base-packages: top.ccl317.provider.service
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
