图表控件LightningChart使用教程：创建2D 热点图图表

使用LightningChart.NET，您可以为各种用例创建不同类型的图表。以前的教程已经演示了如何创建具有多个线系列和轴、面积序列和条形系列的简单 2D 图表。在本教程中，我们将展示如何使用 IntensityGridSeries 创建简单的 2D 热图。

LightningChart® .NET| 下载试用

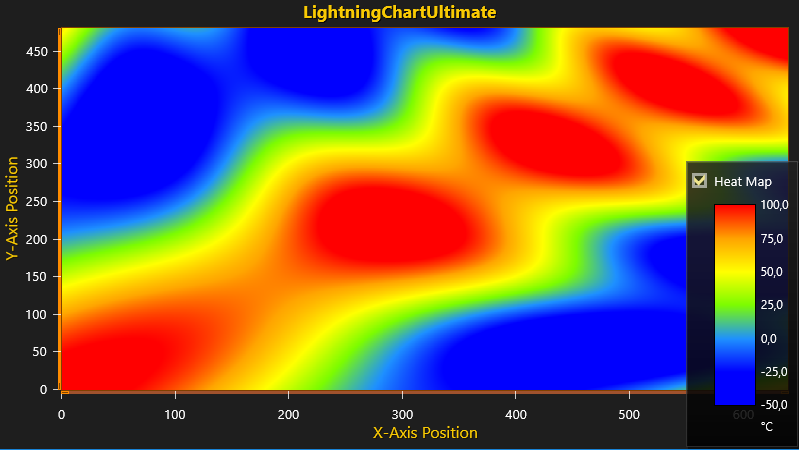

热图是一个矩阵，其中包含以颜色形式显示的各个值。在数据可视化中，热图可用于通过颜色的变化来提供有关数据值的视觉内容和反馈。对于本教程，我们建议您创建新的 WinForms 或 WPF 应用程序。LightningChart提供了两种创建热图的方法 - IntensityGridSeries和TensityMeshSeries。IntensityGrid是X和Y空间中均匀间隔的矩形系列，允许M x N节点数组的可视化。IntensityMesh类似于ProtensionyGrid，但在TensionyMesh中，系列不需要是矩形的，而系列节点可以在X和Y空间中任意定位。在本教程中，我们使用的是 IntensityGridSeries。

为了以所需的颜色显示数据值，我们需要创建一个 ValueRangePalette。ValueRangePalette 用于根据值定义数据着色的颜色。

图表控件LightningChart具有ValueRangePalette的预设值。为了以所需的方式为数据着色，我们首先需要清除ValueRangePalette及其调色板步骤。

然后，我们需要使用调色板类型为调色板设置颜色。您可以使用 System.Windows.Media.Color 或 System.Drawing.Color 定义颜色，具体取决于您使用的是 WPF 还是 WinForms。PaletteType 定义调色板着色在应用程序中的外观。

对于此示例，我们将“调色板类型”设置为“渐变”。

1. 创建一个热图实例作为强度网格系列。

   // Create a Heat Map as IntensityGridSeries.
   var heatMap = new IntensityGridSeries(_chart.ViewXY, axisX, axisY);

2. 为 IntensityGridSeries 创建一个 ValueRangePalette。

   // Creating palette for IntensityGridSeries.
   var palette = new ValueRangePalette(series);

3. 清除 ValueRangePalette 中的预设值。

   // LightningChart has some preset values for palette steps.
   // Clear the preset values from palette before setting new ones.
   foreach (var step in palette.Steps)
   {
       step.Dispose();
   }
   palette.Steps.Clear();

4. 定义用于为数据着色的调色板步骤。

   // Add steps into palette.
   // Palette is used for presenting data in Heat Map with different colors based on their value.
   palette.Steps.Add(new PaletteStep(palette, Color.FromRgb(0, 0, 255), -25));
   palette.Steps.Add(new PaletteStep(palette, Color.FromRgb(20, 150, 255), 0));
   palette.Steps.Add(new PaletteStep(palette, Color.FromRgb(0, 255, 0), 25));
   palette.Steps.Add(new PaletteStep(palette, Color.FromRgb(255, 255, 20), 50));
   palette.Steps.Add(new PaletteStep(palette, Color.FromRgb(255, 150, 20), 75));
   palette.Steps.Add(new PaletteStep(palette, Color.FromRgb(255, 0, 0), 100));
   palette.Type = PaletteType.Gradient;
   palette.MinValue = -50;

   您可以使用强度点将数据添加到热点图。强度点是强度系列的数据点。在此示例中，我们使用值作为 IntensityPoints 填充 IntensityGrid，这些值用 ValueRangePalette 着色。

5. 生成热图数据。

   // Generate data.
   public void GenerateData(int columns, int rows)
   {
       // Create new IntensityPoint series for data.
       var data = new IntensityPoint[_columns, _rows];

       // Disable rendering before updating chart properties to improve performance
       // and to prevent unnecessary chart redrawing while changing multiple properties.
       _chart.BeginUpdate();

       // Set data values and add them to Heat Map.
       for (int i = 0; i < _columns; i++) { for (int j = 0; j < _rows; j++) { // Add values to the IntensityPoint series, points are generated by using following function. data[i, j].Value = 30.0 + 20 * Math.Cos(20 + 0.0001 * (double)(i * j)) + 70.0 * Math.Cos((double)(j - i) * 0.01); } } // Add generated data as Heat Map data. _heatMap.Data = data; // Call EndUpdate to enable rendering again. _chart.EndUpdate(); }


通过本文，您可以快速了解到如何建立2D 热点图图表，想要了解更多相关教程，欢迎进入慧都官网查看。
