完整代码:
- \documentclass[tikz,border=2mm]{standalone}
- \begin{document}
- \begin{tikzpicture}
- \draw[help lines,black] (0,0) grid (20,20); %网格线
- \draw [->] (0,0)--(20.5,0) node[below right] { $X$};
- \draw [->] (0,0)--(0,20.5) node[above left] {$Y$};
- \node[below left] at (0,0) {0};
- \foreach \i in {1,...,20}
- \draw (\i,-0.05)--++(90:0.1) node[below=1mm]{\i};
- \foreach \i in {1,...,20}
- \draw (0.05,\i)--++(180:0.1) node[left=-0.5mm]{\i};
- \end{tikzpicture}
- \end{document}
代码效果:

\draw [->] (0,0)--(20.5,0) node[below right] { $X$};
注解:
\node[below left] at (0,0) {0};
表示在(0,0)的左下角标注数字 0
- \foreach \i in {1,...,20} \draw (\i,-0.05)--++(90:0.1) node[below=1mm]{\i};
- \foreach \i in {1,...,20} \draw (0.05,\i)--++(180:0.1) node[left=-0.5mm]{\i};
将坐标轴刻度数值标注到坐标轴上
还有一种枚举的方式:
- % label the axis
- \foreach \x in {0, 1, 2, 3, 4, 5,6,7,8,9,10} \draw (\x, 1pt) -- (\x, -1pt) node[anchor=north] {$\x$};
- \foreach \y in {1, 2, 3, 4, 5,6,7,8,9,10} \draw (1pt, \y) -- (-1pt, \y) node[anchor=east] {$\y$};
- % draw the grid
- \draw[step=1cm, gray, ultra thin, dashed] (0,0) grid (10,10);
这里包含了四个参数:

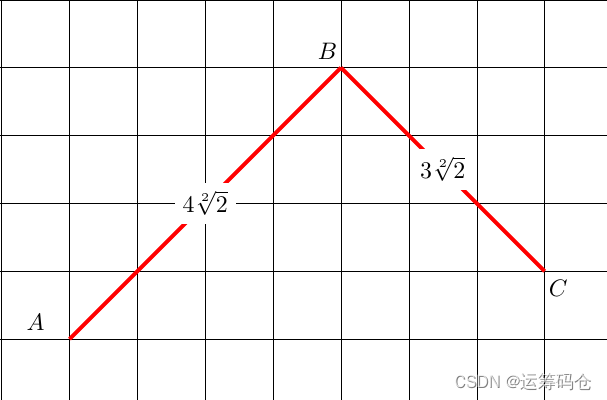

- % draw the routes
- \draw[red, ultra thick](2,2)--(6,6);
- \draw[red, ultra thick](6,6)--(9,3);
代码表示的是使用红色粗线,绘制两条线段

- \draw (1.5,2) node[above]{$A$};
- \draw (5.8,6) node[above]{$B$};
- \draw (9.2,2.5) node[above]{$C$};
将A、B和C标注在坐标轴上

- % label recourse length
- \draw[black] (4,4) node[fill=white]{4$\sqrt[2]{2}$};
- \draw[black] (7.5,4.5) node[fill=white]{3$\sqrt[2]{2}$};
