• 状态机+策略在工单流转里的使用

    昨天刚写了 可编排策略在交易系统的应用，今天小伙伴就给我提了个需求。

    背景

    最近由于新业务的需要，需要对原有工单的推单逻辑进行变动。我是想着尽可能不对原有逻辑进行改动，毕竟业务还一直在跑，就开启了一个小模块进行代码的组合。

    在设计评审中，我一直强调要设计的灵活些。

    校验规则一定要原子化，然后可编排在任何一处场景。校验的的入参和出参必须抽取，并标准化。

    直接把我昨天写的文章扔过去了。

    然后就差一个状态机了，得我就把框架搭起来。

    设计

    工单的流转完全可以状态驱动，如果发现两个状态都指向了一个处理逻辑，那就说明，你需要加一个状态。本着这个原则开始设计。

    执行策略的实现

    首先定义工单状态策略

    /**
 * 工单状态流转策略
 * @Author: yxkong
 * @Date: 2022/8/23 11:28 AM
 * @version: 1.0
 */
public interface OrderStateStrategy {

    /**
     * 状态流转前置校验
     * @param context
     * @return
     */
    OrderStateResult check(OrderStateContext context);

    /**
     * 状态流转统一入口
     *   执行的模板
     * @param context
     * @return
     */
    OrderStateResult execute(OrderStateContext context);

    /**
     * 状态流转处理器，由各个策略实现
     *   如果需要重试，在code = -1的时候，retry = true
     * @param context
     * @return
     */
    OrderStateResult handler(OrderStateContext context);

    /**
     * 状态流转后置处理
     * @param context
     * @param rst
     * @return
     */
    boolean after(OrderStateContext context, OrderStateResult rst);
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39

    进行模板方法封装,将整个公共部分抽取

    /**
 * 公共处理
 * @Author: yxkong
 * @Date: 2022/8/23 11:47 AM
 * @version: 1.0
 */
public abstract class AbstractOrderStateStrategy implements OrderStateStrategy {

    @Override
    public OrderStateResult check(OrderStateContext context) {
        /**
         * 此处公共校验
         * 根据工单id查询工单的状态
         */
        OrderStateEnum dbStatus = OrderStateEnum.init;
        if (context.getCurrentState() != dbStatus){
            return new OrderStateResult(null,false,CodeStateEnum.fail,"当前状态不匹配");
        }
        return new OrderStateResult(CodeStateEnum.succ,"校验通过！");
    }

    @Override
    public OrderStateResult execute(OrderStateContext context) {
        OrderStateResult check = check(context);
        if (!check.isSucc()){
            /**
             * 这块埋点,因为什么拦截的
             */
            return check ;
        }
        OrderStateResult handler = handler(context);
        //执行后的统一处理
        boolean rst = this.after(context, handler);
        if (!rst){
            /**
             * 要保证最终一致性，这里业务已经处理完了
             * 记录日志或者，推入消息队列做补偿
             */
        }
        return handler;
    }

    @Override
    public boolean after(OrderStateContext context, OrderStateResult rst) {
        /**
         *  统一发送领域事件
         *  统一记录日志,失败也需要记录日志
         *  处理成功，返回true，处理失败，返回false，需要补偿
         */
        return false;
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52

    具体的策略实现

    /**
 * 关单策略实现
 * @Author: yxkong
 * @Date: 2022/8/23 12:16 PM
 * @version: 1.0
 */
@Service("closeOrderStrategy")
public class CloseOrderStrategyImpl extends AbstractOrderStateStrategy {
    @Override
    public OrderStateResult handler(OrderStateContext context) {
        return null;
    }
}

/**
 * 推单策略实现
 * @Author: yxkong
 * @Date: 2022/8/23 11:59 AM
 * @version: 1.0
 */
@Service("pushOrderStrategy")
public class PushOrderStrategyImpl extends AbstractOrderStateStrategy {
    @Override
    public OrderStateResult check(OrderStateContext context) {
        /**
         * 定制化拦截
         * 比如，查询推单开关是否开启,重试的次数
         */
        String closeSwitch = "open";
        if ("close".equals(closeSwitch)){
            return  new OrderStateResult(CodeStateEnum.fail,"推单开关关闭，不允许推单");
        }
        return super.check(context);
    }

    @Override
    public OrderStateResult handler(OrderStateContext context) {
        /**
         * 推单的处理逻辑
         */
        return null;
    }
}

/**
 * 重新路由策略实现
 * @Author: yxkong
 * @Date: 2022/8/23 12:10 PM
 * @version: 1.0
 */
@Service("reRouteStrategy")
public class ReRouteStrategyImpl extends AbstractOrderStateStrategy {
    @Override
    public OrderStateResult handler(OrderStateContext context) {
        /**
         * 路由到具体的机构后，将数据库工单改成推单状态
         */
        return new OrderStateResult(OrderStateEnum.pass, CodeStateEnum.succ,"路由成功");
    }
}


    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61

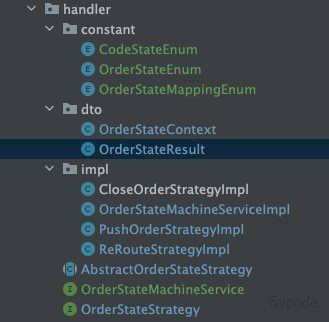

    最后类结构如下：

    image-20220823181005766

    状态机的实现

    状态机接口定义

    /**
 * 状态机服务
 * @Author: yxkong
 * @Date: 2022/8/23 5:40 PM
 * @version: 1.0
 */
public interface OrderStateMachineService {
    /**
     * 状态机执行
     * @param context
     * @return
     */
    OrderStateResult execute(OrderStateContext context);
}


    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15

    状态机实现

    /**
 * 工单状态机
 * @Author: yxkong
 * @Date: 2022/8/23 12:32 PM
 * @version: 1.0
 */
@Service
public class OrderStateMachineServiceImpl implements OrderStateMachineService {
    @Autowired
    private Map<String, OrderStateStrategy> map;

    /**
     * 状态机执行
     * @param context
     * @return
     */
    @Override
    public OrderStateResult execute(OrderStateContext context){
        OrderStateEnum currentState = context.getCurrentState();
        if ( OrderStateEnum.isFinalState(currentState)){
            //终态不处理,直接返回
            return null;
        }
        OrderStateMappingEnum mapping = OrderStateMappingEnum.of(currentState.getState());
        if (mapping == null){
            throw new RuntimeException("暂不支持该状态的处理"+ currentState);
        }
        //获取对应状态的处理策略
        OrderStateStrategy stateStrategy = map.get(mapping.getHandlerBean());
        //执行具体的策略
        OrderStateResult execute = stateStrategy.execute(context);
        //是否需要递归调用
        if (execute.isExecute()){
            /**
             * 一个状态执行完，重新赋值状态
             */
            context.setCurrentState(execute.getOrderStatus());
            context.setRetry(execute.isRetry());
            return this.execute(context);
        }
        return execute;
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43

    在这里利用spring的DI机制，将同类型的注入到map里，方便使用

    同时利用枚举来封装状态与处理器的关系。

    枚举类：

    /**
 * 状态与处理映射
 * @author yxkong
 */
public enum OrderStateMappingEnum {
	closeOrder(5,"closeOrderStrategy","关单"),
	reroute(1,"reRouteStrategy","重新路由"),
	retry(2,"retryStrategy", "重试"),
	blockOrder(3,"blockOrderStrategy", "卡单");
	private int state;
	private String handlerBean;
	private String desc;

	OrderStateMappingEnum(int state, String handlerBean, String desc) {
		this.state = state;
		this.handlerBean = handlerBean;
		this.desc = desc;
	}

	public int getState() {
		return state;
	}

	public String getHandlerBean() {
		return handlerBean;
	}


	public String getDesc() {
		return desc;
	}

	/**
	 * 获取枚举
	 *
	 * @param state 枚举值
	 * @return OrderStateMappingEnum
	 */
	public static OrderStateMappingEnum of(final int state) {
		for (final OrderStateMappingEnum s : OrderStateMappingEnum.values()) {
			if (Objects.equals(s.state, state)) {
				return s;
			}
		}
		return null;
	}

}


/**
 * 状态枚举
 * @Author: yxkong
 * @Date: 2022/8/23 11:41 AM
 * @version: 1.0
 */
public enum OrderStateEnum {
    init(0,"初始化工单"),
    waitingClose(8,"等待关闭"),
    waitingRoute(2,"等待路由"),
    refuse(6,"工单拒绝"),
    pass(5,"工单通过");


    private int state;
    private String desc;

    private OrderStateEnum(int state, String desc) {
        this.state = state;
        this.desc = desc;
    }
    public static OrderStateEnum of(final int state) {
        for (final OrderStateEnum s : OrderStateEnum.values()) {
            if (Objects.equals(s.state, state)) {
                return s;
            }
        }
        return null;
    }

    /**
     * 是否终态
     * @param state
     * @return
     */
    public static boolean isFinalState(OrderStateEnum state){
        return OrderStateEnum.refuse.equals(state) || OrderStateEnum.pass.equals(state);
    }

    public int getState() {
        return state;
    }

    public String getDesc() {
        return desc;
    }
}

/**
 * 返回code枚举
 * @Author: yxkong
 * @Date: 2022/8/23 5:56 PM
 * @version: 1.0
 */
public enum CodeStateEnum {
    succ(1,"成功"),
    fail(0,"失败"),
    error(-1,"异常");
    private int code;
    private String desc;

    private CodeStateEnum(int code, String desc) {
        this.code = code;
        this.desc = desc;
    }
    public static CodeStateEnum of(final int code) {
        for (final CodeStateEnum s : CodeStateEnum.values()) {
            if (Objects.equals(s.code, code)) {
                return s;
            }
        }
        return null;
    }

    public int getCode() {
        return code;
    }

    public String getDesc() {
        return desc;
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70
    • 71
    • 72
    • 73
    • 74
    • 75
    • 76
    • 77
    • 78
    • 79
    • 80
    • 81
    • 82
    • 83
    • 84
    • 85
    • 86
    • 87
    • 88
    • 89
    • 90
    • 91
    • 92
    • 93
    • 94
    • 95
    • 96
    • 97
    • 98
    • 99
    • 100
    • 101
    • 102
    • 103
    • 104
    • 105
    • 106
    • 107
    • 108
    • 109
    • 110
    • 111
    • 112
    • 113
    • 114
    • 115
    • 116
    • 117
    • 118
    • 119
    • 120
    • 121
    • 122
    • 123
    • 124
    • 125
    • 126
    • 127
    • 128
    • 129
    • 130
    • 131
    • 132

    上下文与出参

    /**
 * 工单状态上下文
 * @Author: yxkong
 * @Date: 2022/8/23 11:28 AM
 * @version: 1.0
 */
@Data
@Builder
@NoArgsConstructor
@AllArgsConstructor
public class OrderStateContext {
    /**工单id*/
    private String appId;
    /**当前状态*/
    private OrderStateEnum currentState;
    /**重试*/
    private boolean retry;
}


/**
 * 状态流转返回结果
 *
 * @Author: yxkong
 * @Date: 2022/8/23 11:30 AM
 * @version: 1.0
 */
@Data
@Builder
@NoArgsConstructor
@AllArgsConstructor
public class OrderStateResult {
    /**执行后的工单状态*/
    private OrderStateEnum orderStatus;
    /**是否重试*/
    private boolean retry ;
    /**当前执行状态码  1成功，0失败，-1 异常*/
    private CodeStateEnum code;
    /**当前执行结果描述*/
    private String message;

    public OrderStateResult(CodeStateEnum code, String message) {
        this.code = code;
        this.message = message;
    }

    public OrderStateResult(OrderStateEnum orderStatus, CodeStateEnum code, String message) {
        this.orderStatus = orderStatus;
        this.code = code;
        this.message = message;
    }

    /**
     * 是否成功
     * @return
     */
    public boolean isSucc(){
        return this.code == CodeStateEnum.succ;
    }
    /**
     * 是否继续执行
     * @return
     */
    public boolean isExecute(){
        if (CodeStateEnum.succ == this.code  || (CodeStateEnum.error == this.code && retry)){
            return Boolean.TRUE;
        }
        return Boolean.FALSE;
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70

    整个代码结构如下：

    image-20220823182045689

    这么一来，我们只需要关心具体的业务逻辑就行了，状态不够就加状态，入口统一，关系映射在一处，也方便排查问题。

    这里不像上一篇里的规则，定义以后可以用在多个地方，每个地方，我都可以编排。

    这里就是一对一的映射。

  • 相关阅读:
    ubuntu2204部署hbase2.3.7
    JavaScript 异步操作里的嵌套回调函数
    【开发技术】springboot自动化测试 【单元测试、集成测试】
    springboot绿色食品商城毕业设计-附源码061109
    【RocketMQ】主从同步实现原理
    修改静态IP和配置主机名
    建造者模式
    Python selenium基础用法详解
    麒麟OS V10 设置开机自启动
    Vue2--11种组件通信、Vue2处理响应式数据
  • 原文地址：https://blog.csdn.net/f80407515/article/details/126498018
