迅为RK3568开发板Buildroot系统功能评测

1 系统启动

Buildroot 系统启动后，串口如下图所示：

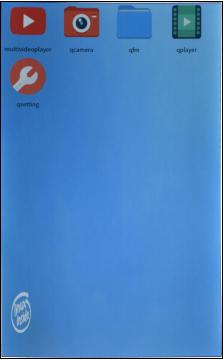

 如果连接了屏幕，是可以看到系统桌面的，桌面显示如下图所示，默认已经支持 wayland 桌面环境及一些 QT 应用。





2 多路视频播放测试

多路视频播放器用于测试设备的多路视频播放能力，显示能力以及硬件解码能力，点击启 动桌面上的“multivideoplayer”应用会自动循环播放九路视频的 demo，如下图所示：



3 系统信息查询

查看内核和 cpu 信息，输入如下命令：

uname -a

查看操作系统信息：

cat /etc/issue

查看环境变量信息：

env



4 TF 卡测试

方法一：

1 将 TF 卡(TF 卡的格式必须为 FAT32 格式，大小在 32G 以下)插到开发板的 TF 卡插槽，正常情况下串口打印信息如下图所示：



2 默认情况下 TF 卡挂载到 /mnt/sdcard 目录下，输入以下命令查看挂载目录：

df -Th

3 进入到 Tf 卡挂载目录，查看如下图所示：



5 Linux 485 测试

本章节配套资料在网盘资料“ iTOP-3568 开发板\02_【iTOP-RK3568 开发板】开发资料\09_ 系统外设功能测试\02_buildroot 系统测试配套资料\01_485 测试配套资料”目录下。

485 硬件连接

由原理图可知，485 使用的串口 7，可以通过/dev/ttyS7 来控制。接下来使用 USB 转 RS485模块进行测试（需要自行准备）。USB 转 RS485 模块如下图所示：



由原理图可知，开发板底板上 2 号引脚是 RS485_B D-，3 号引脚是 RS485_A D+，4 号引脚连接地，然后将 234 引脚连接到 USB 转 RS485 模块上，A 接 A，B 接 B，

USB 转 RS485 模块的 usb 端口连接到电脑上。

6串口测试

本章节将要测试串口 4 和串口 9，对应的设备节点是/dev/ttyS4 和/dev/ttyS9。

作者使用 usb 转 TTL（需要自行准备）来进行测试，如下图所示：



USB 转 TTL 的 RXD 要使用导线连接到开发板串口的 3 号引脚，TXD 要使用导线连接到开发板串口的 2 号引脚，GND 要使用导线连接到开发板的 4 号引脚，

7 wifi 连接测试

方法一

qsetting 是系统设置工具，其中可以设置 WiFi 连接。进入桌面“qsetting”，点击 WiFi 后， 点击右上角开关打开 WiFi ，设备将自动搜索周围 WiFi。

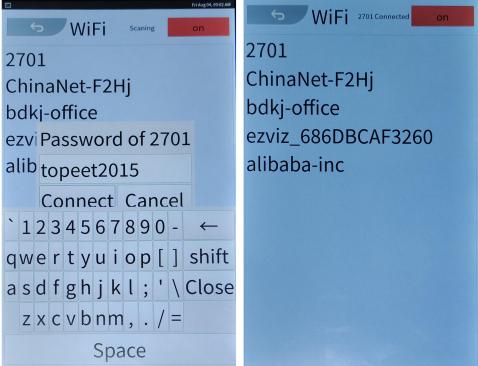

点击想要连接的 WiFi 名，输入密码完成连接，如下图所示：



8 千兆以太网测试

首先准备一个千兆路由器，一根千兆网线，开发板俩个网口都可以连接外网，将网口通过网线连接到路由器的千兆口。



在串口终端也可以查看 IP 地址，可以根据自己的需求选择连接的网口并使用命令查看网 口的 IP，如下图所示：

ifconfig eth1 //查看网口 1 的 IP

ifconfig eth0 //查看网口 0 的 IP

输入以下命令对网口的连通性测试，俩个网口都支持连接外网。

ping -I eth1 -c 10 www.baidu.com

ping -I eth0 -c 10 www.baidu.com





9  SATA 硬盘测试

iTOP-3568 开发板使用 SATA 硬盘时需要用到 SATA 线和电源线（默认不提供，需要自行 准备）



硬件接好后，开发板上电，输入“

fdisk -l”命令查看磁盘分区，如下图所示，/dev/sda1 为硬盘

硬盘默认挂载在/media/usb0 目录下

进入到挂载目录，

10 M2 接口固态硬盘测试

磁盘驱动器的速度是以一个单位时间内读写数据量的多少来衡量的。DD 命令是一个简单的命令行工具，它可用对磁盘进行任意数据块的读取和写入，同时可以度量读取写入的速度。

将会使用 DD 命令来测试 SSD 磁盘的读取和写入速度。

iTOP-3568 开发板支持 M.2 接口的固态硬盘，这里以爱国者固态硬盘 P2000 为例，启动前将固态硬盘插入 M.2 接口（在开发板的背面），如下图所示：





pci 是一种总线，而通过 pci 总线连接的设备就是 pci 设备。PC 上常用的设备很多都是采用 pci 总线，如：网卡、存储等。输入以下命令显示所有的 pci 设备信息。

lspci

输入以下命令查看生成的设备节点

ls /dev/nvme0*

输入以下命令挂载固态，将固态硬盘挂载到/nvme/目录下，挂载目录可以随意指定，如下图所示：

mkdir nvme

mount /dev/nvme0n1 /nvme/

cd /nvme/

ls挂载完

转文转自迅为RK3568开发板快速测试手册，更多接口测试方法见手册。
