• Android 从零开发一个简易的相机App

    本文介绍了实现一个简易Android相机App过程中，遇到的一些问题，对Camera API的选型、通知相册更新、跳转相册、左右滑动界面切换拍照/录像，相机切换时候的高斯模糊虚化效果、相机切换的3D效果做了说明。

    1. 技术选型

    Android调用相机可以使用Camera1、Camera2和CameraX

    1.1 Camera1

    Camera1的API相对复杂，且Google在Android 5.0的时候，就已经停止维护了。
    但由于种种原因，有时候不得不使用Camera1的API。
    如果必须要使用，建议参照 Camera1Java 这个Github库，写的还挺详细的。
    同时，还有Camera1的官方文档 : Camera1 API

    1.2 Camera2

    Android5.0以上支持Camera2的API，如果使用Camera2，可以看官方的demo : Camera2Basic
    还有官方的文档 : Android Developers | Camera2 overview

    也可以直接使用Github上的一个封装库 CameraView，使用起来比较简单，
    它支持使用Camera1或Camera2作为引擎，进行图片的拍摄和视频的捕捉。

    <com.otaliastudios.cameraview.CameraView
    android:id="@+id/camera"
    android:keepScreenOn="true"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content" />

    • 1
    • 2
    • 3
    • 4
    • 5
    @Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    CameraView camera = findViewById(R.id.camera);
    camera.setLifecycleOwner(this);
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6

    具体详见 官方文档 CameraView官方文档

    Android5.0以上支持Camera2，但 Android 5.0 及更高版本的设备可能并不支持所有相机 API2 功能。
    不是所有Android设备都支持完整的Camera2功能, 现在都2022了, Camera2出来都有8年左右了, Android车机上还有在使用低版本HAL的, 就会导致Camera2一些高级功能都没法使用。详见 Android Camera2 综述

    1.3 Camera X

    CameraX 是 Jetpack 的新增库。基于Camera2开发，向上提供更简洁的API接口，向下处理了各种厂商机型的兼容性问题，有助于在众多设备上打造一致的开发者体验。

    Camera X 用起来也很简单

    <androidx.camera.view.PreviewView
    android:id="@+id/previewView"
    android:layout_width="match_parent"
    android:layout_height="match_parent" />

    • 1
    • 2
    • 3
    • 4
    val preview = Preview.Builder().build()
val viewFinder: PreviewView = findViewById(R.id.previewView)

// The use case is bound to an Android Lifecycle with the following code
val camera = cameraProvider.bindToLifecycle(lifecycleOwner, cameraSelector, preview)

// PreviewView creates a surface provider and is the recommended provider
preview.setSurfaceProvider(viewFinder.getSurfaceProvider())

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8

    具体详见我的另一篇博客 Android 使用CameraX实现预览/拍照/录制视频/图片分析/对焦/切换摄像头等操作

    这里，我选用了CameraX来进行相机的开发。

    1.4 扩展知识 : Android Camera HAL

    HAL(Hardware Abstraction Layer)，即Android 的Camera硬件抽象层。
    HAL 位于相机驱动程序和更高级别的 Android 框架之间，它定义了必须实现的接口，以便应用可以正确地操作相机硬件。
    HAL 可定义一个标准接口以供硬件供应商实现，可让Android忽略较低级别的驱动程序实现。HAL实现通常会内置在共享库模块(.so)中。

    Android Developers | HAL介绍

    接下来来介绍下开发简易相机App的时候，遇到的问题

    2. 通知相册更新

    当我们拍摄了一张图片之后，如果不通知系统更新相册，那么在相册中是找不到这张图片的。
    所以当我们拍摄了图片后，必须要通知系统，让相册更新这张图片。

    首先，新建一个FileUtils类，将需要保存的图片存储在该路径下

    object FileUtils {
    val FILENAME = "yyyy-MM-dd-HH-mm-ss-SSS"
    val PHOTO_EXTENSION = ".jpg"

    /** Helper function used to create a timestamped file */
    fun createFile(baseFolder: File, format: String, extension: String) =
        File(
            baseFolder, SimpleDateFormat(format, Locale.US)
                .format(System.currentTimeMillis()) + extension
        )

    /** Use external media if it is available, our app's file directory otherwise */
    fun getOutputDirectory(context: Context): File {
        val appContext = context.applicationContext
        val mediaDir = context.externalMediaDirs.firstOrNull()?.let {
            File(it, appContext.resources.getString(R.string.app_name)).apply { mkdirs() }
        }
        return if (mediaDir != null && mediaDir.exists())
            mediaDir else appContext.filesDir
    }

    fun getMoviesDirectory(context: Context): File {
        var externalDirectory = Environment.getExternalStorageDirectory()
        return File(externalDirectory, "Movies")
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26

    然后保存图片后

    //这里是异步线程
File outputDirectory = FileUtils.INSTANCE.getOutputDirectory(context);
File myCaptureFile = FileUtils.INSTANCE.createFile(outputDirectory, FileUtils.INSTANCE.getFILENAME(), FileUtils.INSTANCE.getPHOTO_EXTENSION());
//写入文件
BufferedOutputStream bos = new BufferedOutputStream(new FileOutputStream(myCaptureFile));
bm.compress(Bitmap.CompressFormat.JPEG, 100, bos);
bos.flush();
bos.close();

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8

    最后，通知系统更新相册

    //把图片保存后声明这个广播事件通知系统相册有新图片到来
Intent intent = new Intent(Intent.ACTION_MEDIA_SCANNER_SCAN_FILE);
Uri uri = Uri.fromFile(myCaptureFile);
Log.d(TAG, "Photo capture succeeded:" + myCaptureFile.getPath());
intent.setData(uri);
context.sendBroadcast(intent);

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6

    需要注意的是，这里没有启用分区存储，如果要适配分区存储的话，请看这几篇文章
    Android 10 分区存储完全解析
    Android Developer : 访问共享存储空间中的媒体文件
    支持 Android 12，全版本保存图片到相册方案

    3. 跳到相册

    相机里还有一个跳转到全部相册的功能
    首先，是去网上找到了一个跳转到相册的方法

    3.1 使用Intent.ACTION_PICK

    val intent = Intent(Intent.ACTION_PICK, MediaStore.Images.Media.EXTERNAL_CONTENT_URI)
if (isVideo){
    intent.type = "video/*"
}else{
    intent.type = "image/*"
}
startActivity(intent)

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7

    详见 android如何调系统用相册并处理返回

    但是这其实是一个选择图片的Intent，并不是跳转到真的相册。
    后来想到，可以通过隐式Intent跳转到系统相册的App，这里以华为的相册为例

    3.2 反编译获得隐式intent

    3.2.1 查找包名并导出

    首先，我们需要先查找到华为相册的包名，导出华为相册app

    // 第一步 : 查看包名
adb shell am monitor

//第二步 : 查看该包名的存放路径
adb shell pm path com.huawei.photos

//第三步 : 导出到电脑上
adb pull 路径地址

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8

    具体详见 用adb导出某个app

    3.2.2 使用dex2jar进行反编译

    我们先解压apk，获取到dex文件，然后使用dex2jar进行反编译
    需要注意的是，需要把dex版本修改为036，高版本已不支持反编译了。

    d2j-dex2jar classes.dex

    • 1

    反编译成功后，我们使用jd-gui进行打开
    同时，通过apktool我们可以反编译得到AndroidManifest.xml
    查看Manifest可以得知，相册app的入口是GalleryMain

    <activity android:configChanges="keyboardHidden|orientation|screenLayout|screenSize|smallestScreenSize" android:label="@string/app_name" android:launchMode="singleTop" android:name="com.huawei.gallery.app.GalleryMain" android:theme="@style/SplashTheme" android:windowSoftInputMode="adjustPan">
    <intent-filter>
        <action android:name="com.huawei.gallery.action.ACCESS_HWGALLERY"/>
        <category android:name="android.intent.category.DEFAULT"/>
        <data android:host="photosapp" android:path="/oneKeyDirect" android:scheme="huaweischeme"/>
    intent-filter>
    <intent-filter>
        <action android:name="com.huawei.gallery.action.ACCESS_HWGALLERY"/>
        <category android:name="android.intent.category.DEFAULT"/>
    intent-filter>
    <intent-filter>
        <action android:name="hwgallery.intent.action.GET_PHOTOSHARE_CONTENT"/>
        <category android:name="android.intent.category.DEFAULT"/>
    intent-filter>
    <intent-filter>
        <action android:name="android.intent.action.MAIN"/>
        <category android:name="android.intent.category.DEFAULT"/>
        <category android:name="android.intent.category.LAUNCHER"/>
        <category android:name="android.intent.category.APP_GALLERY"/>
    intent-filter>
    <meta-data android:name="android.app.shortcuts" android:resource="@xml/shortcuts"/>
activity>

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22

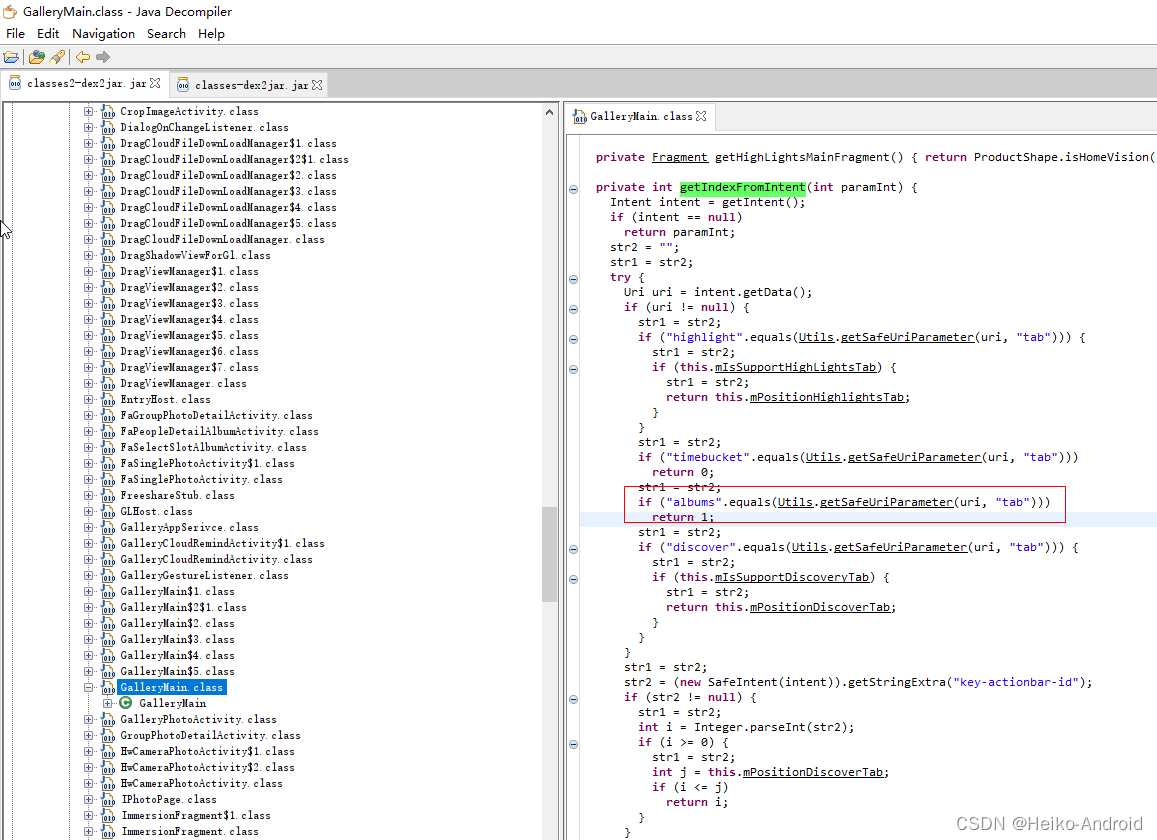

    在这里插入图片描述
    可以看到，当tab为1的时候，会切换到albums这个tab，这个就是我们想要的。

    最终的itnent为

    if (RomUtils.isHuawei()) {
	 val intent = Intent()
	 intent.setClassName("com.huawei.photos", "com.huawei.gallery.app.GalleryMain")
	 intent.putExtra("tab", 1)
	 startActivity(intent)
 }

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6

    4. 左右滑动界面切换拍照/录像

    一般相机左右滑动之后可以切换拍照/录像功能，我们对根view进行touchEvent监听即可

    private var mPosX = 0F
private var mPosY = 0F
private var mCurPosX = 0F
private var mCurPosY = 0F

binding.rootView.setOnTouchListener { v, event ->
	when (event.action) {
		MotionEvent.ACTION_DOWN -> {
			mPosX = event.x
			mPosY = event.y
		}
		MotionEvent.ACTION_MOVE -> {
			mCurPosX = event.x
			mCurPosY = event.y
		}
		MotionEvent.ACTION_UP ->
			if (mCurPosX - mPosX > 0
				&& Math.abs(mCurPosX - mPosX) > 120
			) {
				//往左滑
			} else if (mCurPosX - mPosX < 0
				&& Math.abs(mCurPosX - mPosX) > 120
			) {
				//往右滑
			}
	}
	true
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28

    5. 相机切换时候虚化，实现高斯模糊效果

    我这里使用到了AndroidUtilCode里的工具类ImageUtils，使用ImageUtils.fastBlur来进行高斯模糊效果的处理

     val originBitmap = binding.previewView.bitmap
 val blurBitmap = ImageUtils.fastBlur(originBitmap, 0.25F, 25F)
 binding.imgBlur.setImageBitmap(blurBitmap)

    • 1
    • 2
    • 3

    这里需要注意的有两点

    1. 用户点击切换后，需要同步先处理好高斯模糊的效果，再进行摄像头的切换，这个处理时间大概在200ms，对于用户几乎是无感知的
    2. CameraX 默认使用的implementationMode为performance，我是改为compatible取到的图像角度才是正常的，关于implementationMode可以看 CameraX 实现预览文档

    效果如下
    在这里插入图片描述

    6. 相机切换 3D翻转效果

    市面上主流的相机，切换前后摄像头的时候，会有3D翻转的效果。
    网上找到了这篇文章 手把手教你实现Android开发中的3D卡片翻转效果！，自己按照文中步骤实现了一下

    Rotate3dAnimation.kt

    /**
 * An animation that rotates the view on the Y axis between two specified angles.
 * This animation also adds a translation on the Z axis (depth) to improve the effect.
 */
public class Rotate3dAnimation extends Animation {
    private final float mFromDegrees;
    private final float mToDegrees;
    private final float mCenterX;
    private final float mCenterY;
    private final float mDepthZ;
    private final boolean mReverse;
    private Camera mCamera;

    /**
     * Creates a new 3D rotation on the Y axis. The rotation is defined by its
     * start angle and its end angle. Both angles are in degrees. The rotation
     * is performed around a center point on the 2D space, definied by a pair
     * of X and Y coordinates, called centerX and centerY. When the animation
     * starts, a translation on the Z axis (depth) is performed. The length
     * of the translation can be specified, as well as whether the translation
     * should be reversed in time.
     *
     * @param fromDegrees the start angle of the 3D rotation //起始角度
     * @param toDegrees the end angle of the 3D rotation //结束角度
     * @param centerX the X center of the 3D rotation //x中轴线
     * @param centerY the Y center of the 3D rotation //y中轴线
     * @param reverse true if the translation should be reversed, false otherwise//是否反转
     */
    public Rotate3dAnimation(float fromDegrees, float toDegrees,
            float centerX, float centerY, float depthZ, boolean reverse) {
        mFromDegrees = fromDegrees;
        mToDegrees = toDegrees;
        mCenterX = centerX;
        mCenterY = centerY;
        mDepthZ = depthZ;//Z轴移动的距离，这个来影响视觉效果，可以解决flip animation那个给人看似放大的效果
        mReverse = reverse;
    }

    @Override
    public void initialize(int width, int height, int parentWidth, int parentHeight) {
        super.initialize(width, height, parentWidth, parentHeight);
        mCamera = new Camera();
    }

    @Override
    protected void applyTransformation(float interpolatedTime, Transformation t) {
        final float fromDegrees = mFromDegrees;
        float degrees = fromDegrees + ((mToDegrees - fromDegrees) * interpolatedTime);

        final float centerX = mCenterX;
        final float centerY = mCenterY;
        final Camera camera = mCamera;

        final Matrix matrix = t.getMatrix();

        Log.i("interpolatedTime", interpolatedTime+"");
        camera.save();
        if (mReverse) {
            camera.translate(0.0f, 0.0f, mDepthZ * interpolatedTime);
        } else {
            camera.translate(0.0f, 0.0f, mDepthZ * (1.0f - interpolatedTime));
        }
        camera.rotateX(degrees);
        camera.getMatrix(matrix);
        camera.restore();

        matrix.preTranslate(-centerX, -centerY);
        matrix.postTranslate(centerX, centerY);
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70

    Rotate3dManager.kt

    class Rotate3dManager(val photo1: View) {
    private var centerX = 0
    private var centerY = 0
    private val depthZ = 400
    private val duration = 300
    private var closeAnimation: Rotate3dAnimation? = null

    /**
     * 卡牌文本介绍关闭效果：旋转角度与打开时逆行即可
     */
    private fun initCloseAnim() {
        closeAnimation = Rotate3dAnimation(
            360F, 270F, centerX.toFloat(), centerY.toFloat(),
            depthZ.toFloat(), true
        )
        closeAnimation!!.setDuration(duration.toLong())
        closeAnimation!!.setFillAfter(true)
        closeAnimation!!.setInterpolator(AccelerateInterpolator())
        closeAnimation!!.setAnimationListener(object : Animation.AnimationListener {
            override fun onAnimationStart(animation: Animation) {

            }

            override fun onAnimationRepeat(animation: Animation) {}
            override fun onAnimationEnd(animation: Animation) {
                val rotateAnimation =
                    Rotate3dAnimation(
                        90F, 0F,
                        centerX.toFloat(), centerY.toFloat(), depthZ.toFloat(), false
                    )
                rotateAnimation.duration = duration.toLong()
                rotateAnimation.fillAfter = true
                rotateAnimation.interpolator = DecelerateInterpolator()
                photo1!!.startAnimation(rotateAnimation)
            }
        })
    }



    fun operate() {
		if (photo1.width <= 0) {
            photo1.post {
                operate()
            }
            return
        }

        //以旋转对象的中心点为旋转中心点，这里主要不要再onCreate方法中获取，因为视图初始绘制时，获取的宽高为0
        centerX = photo1.width / 2
        centerY = photo1.height / 2

        if (closeAnimation == null) {
            initCloseAnim()
        }

        //用作判断当前点击事件发生时动画是否正在执行
        if (closeAnimation!!.hasStarted() && !closeAnimation!!.hasEnded()) {
            return
        }

        photo1!!.startAnimation(closeAnimation)
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64

    然后，对想要翻转的View进行使用即可

    val rotate3dManager = Rotate3dManager(targetView)
rotate3dManager.operate()

    • 1
    • 2

    效果如下
    在这里插入图片描述

    github地址 : DialogFlipTest

  • 相关阅读:
    安卓期中汇总回顾
    树之基本概念（有图头真相）
    [兔子私房课]MybatisPlus开发详解与项目实战01
    自定义注解实现Redis分布式锁、手动控制事务和根据异常名字或内容限流的三合一的功能
    Java基础——初识Java(3) 简单认识方法
    EasyExcel3.1.1版本上传文件忽略列头大小写
    x264交叉编译（ubuntu+arm）
    java进行系统的限流实现--Guava RateLimiter、简单计数、滑窗计数、信号量、令牌桶
    R语言柱状图直方图 histogram
    机器学习入门五（随机森林模型数据分类及回归）
  • 原文地址：https://blog.csdn.net/EthanCo/article/details/126260794
