Android RecyclerView

λ：

# 仓库地址: https://github.com/lzyprime/android_demos/tree/recyclerview

git clone -b recyclerview https://github.com/lzyprime/android_demos
1
2
3

RecyclerView作 Android 列表项的展示组件。相比ListView，缓存机制做的更细致，提升流畅度。以空间换时间

两个重要参数：

1. LayoutManager: 排版
2. RecyclerView.Adapter: 列表项获取方式

LayoutManager

LayoutManager 可以在xml中直接配置. 也可在逻辑代码中设置。

// xml

1
2
3
4
5
6
7
8

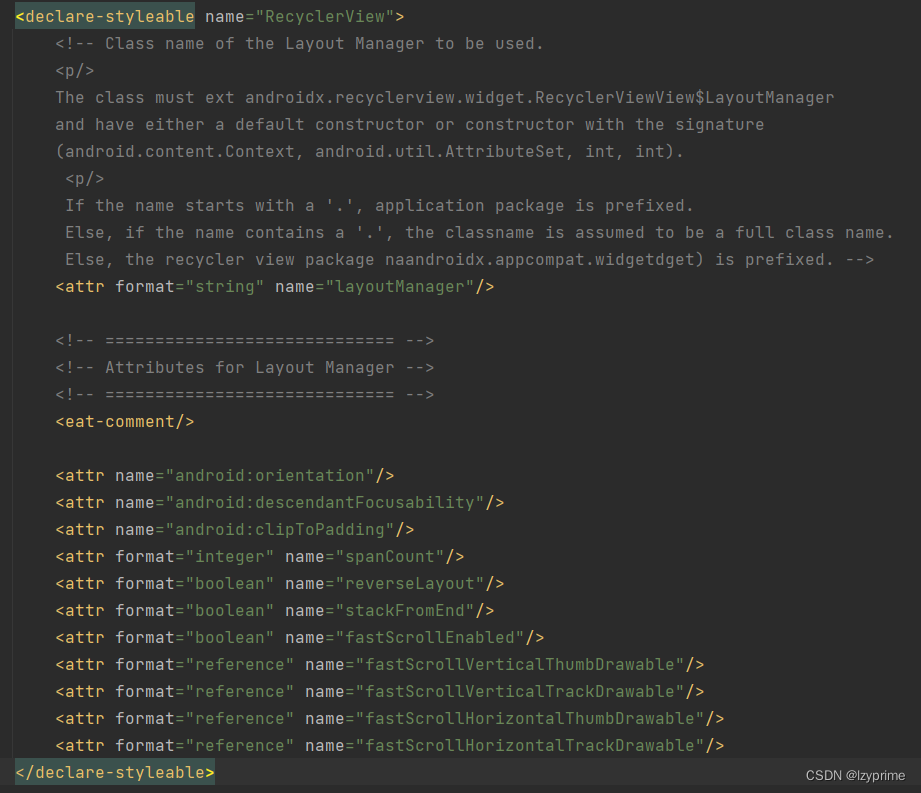

全部可配参数：

1. LinearLayoutManager

public class LinearLayoutManager extends RecyclerView.LayoutManager implements
        ItemTouchHelper.ViewDropHandler, RecyclerView.SmoothScroller.ScrollVectorProvider
1
2

单栏线性布局。无法多栏展示。构造函数参数：

1. orientation: 方向
2. reverseLayout: 反转，倒序列表项

stackFromEnd 用来兼容 android.widget.AbsListView.setStackFromBottom(boolean)。相当于reverseLayout 的效果。

同时实现了ItemTouchHelper.ViewDropHandler, RecyclerView.SmoothScroller.ScrollVectorProvider

2. GridLayoutManager

public class GridLayoutManager extends LinearLayoutManager
1

网格布局。LinearLayoutManager 升级版，可以通过spanCount设置分几栏

3. StaggeredGridLayoutManager

public class StaggeredGridLayoutManager extends RecyclerView.LayoutManager implements
        RecyclerView.SmoothScroller.ScrollVectorProvider
1
2

流布局。 当列表项尺寸不一致时, GridLayoutManager 根据尺寸较大项确定网格尺寸。导致较小项会有空白部分。StaggeredGridLayoutManager 则紧凑拼接每一项。 通过 setGapStrategy(int) 设置间隙处理策略。

Adapter

RecyclerView.Adapter

public abstract static class Adapter<VH extends ViewHolder> {

    ...
    @NonNull
    public abstract VH onCreateViewHolder(@NonNull ViewGroup parent, int viewType);

    public abstract void onBindViewHolder(@NonNull VH holder, int position);

    public abstract int getItemCount();
}

public abstract static class ViewHolder {

    public ViewHolder(@NonNull View itemView) {
    ... }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

一个Adapter至少需要override这三个函数。

getItemCount

返回列表项的个数。

onCreateViewHolder, getItemViewType

创建一个ViewHolder, 如果 ViewHolder 有多种类型，可以通过viewType参数判断。 viewType 的值来自 getItemViewType(position: Int) 函数。默认返回0。 0 <= position < getItemCount()

以聊天消息为例:

sealed class Msg {

    data class Text(val content: String) : Msg()
    data class Image(val url: String) : Msg()
    data class Video(...) : Msg()
    ...
}

class MsgListAdapter : RecyclerView.Adapter<MsgListAdapter.MsgViewHolder>() {

    sealed class MsgViewHolder(itemView: View) : RecyclerView.ViewHolder(itemView) {

        class Text(...) : MsgViewHolder(...)
        class Image(...) : MsgViewHolder(...)
        ...
    }

    private var dataList: List<Msg> = listOf()

    override fun getItemViewType(position: Int): Int =
        when (dataList[position]) {

            is Msg.Text -> 1
            is Msg.Image -> 2
            ...
        }

    override fun onCreateViewHolder(parent: ViewGroup, viewType: Int): MsgViewHolder =
        when (viewType) {

            1 -> MsgViewHolder.Text(...)
            2 -> MsgViewHolder.Image(...)
            ...
        }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

onBindViewHolder

View 创建完成，开始绑定数据。包括事件监听注册。

class VBViewHolder<VB : ViewBinding>(private val binding : VB) : ViewHolder(binding.root) {

    fun bind(data: T, onClick:() -> Unit) {

        binding.data = data
        ...
        binding.anyView.setOnClickListener {
    onClick() }
        ...
    }
}

class Adapter(private val onItemClick: () -> Unit) : RecyclerView.Adapter<VBViewHolder<XXX>>() {

    override fun onBindViewHolder(holder: VBViewHolder<XXX>, position: Int) =
        holder.bindHolder(dataList[position], onItemClick)
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

更新

由于缓存机制，更新完数据源, ViewHolder 也并不会立刻刷新。需要通过Adapter的一系列方法，显式通知发生变化的列表项。

• notifyDataSetChanged()
• notifyItemChanged(position: Int), notifyItemChanged(position: Int, payload: Any?)
• notifyItemRangeChanged(positionStart: Int, itemCount: Int), notifyItemRangeChanged(positionStart: Int, itemCount: Int, payload: Any?)
• notifyItemMoved(fromPosition: Int, toPosition: Int)
• notifyItemInserted(position: Int)
• notifyItemRangeInserted(positionStart: Int, itemCount: Int)
• notifyItemRemoved(position: Int)
• notifyItemRangeRemoved(positionStart: Int, itemCount: Int)

payload: Any? 要配合 Adapter 的 onBindViewHolder(holder: VH, position: Int, payloads: MutableList) 实现 View 的局部刷新。否则，执行 onBindViewHolder(holder: VBViewHolder, position: Int)

缓存机制

主要逻辑在 RecyclerView.Recycler。 缓存主要有 Scrap, CachedView, RecycledViewPool。 ViewCacheExtension 用于额外自定义缓存。

• Scrap: 当前正在展示的部分。
• CachedView: 刚划出展示区域的部分，默认最大存储 DEFAULT_CACHE_SIZE = 2。 FIFO更新
• RecycledViewPool: CachedView 淘汰后，只保留 ViewHolder, 清空数据绑定。 复用时需要重新执行onBindViewHolder。

RecycledViewPool 内部是一个SparseArray 下标为 holder.viewType。ScrapData 内嵌ArrayList, 默认最大存储 DEFAULT_MAX_SCRAP = 5 个 ViewHolder。 所以简化一下RecycledViewPool ~= SparseArray>。

public final class Recycler {

    final ArrayList<ViewHolder> mAttachedScrap = new ArrayList<>();
1
2
3
