BGP的5种报文

1、Open报文                用于对等体参数协商；

2、Keepalive报文        用于维护对等体邻居；

3、Update报文            用于通告可达路由和不可达路由；

4、Notification报文    用于错误信息通告，断开对等体邻居；

5、Route-refresh报文    用于请求对等体重新发送路由信息；
1
2
3
4
5
6
7
8
9

BGP报文特点

BGP所有报文均采用单播的方式发送，因此需要手动指定对等体，不能像IGP协议通过组播方式自动发现邻居；

BGP不需要开发确认报文，通过TCP来提供重传、确认及排序功能，因此建立BGP对等体之前必须先建立TCP连接；

BGP报文

BGP报文头

①Marker：占16字节，用于标明BGP报文边界，固定值为所有比特均为“1”，相当于一个报文的头部标识符。

②Length：占2字节，标识BGP报文总长度（包括报头在内），以字节为单位。

③Type：占1字节，标识BGP报文的类型。其取值从1到5，分别表示Open、Update、Notification、Keepalive和Route-refresh消息。

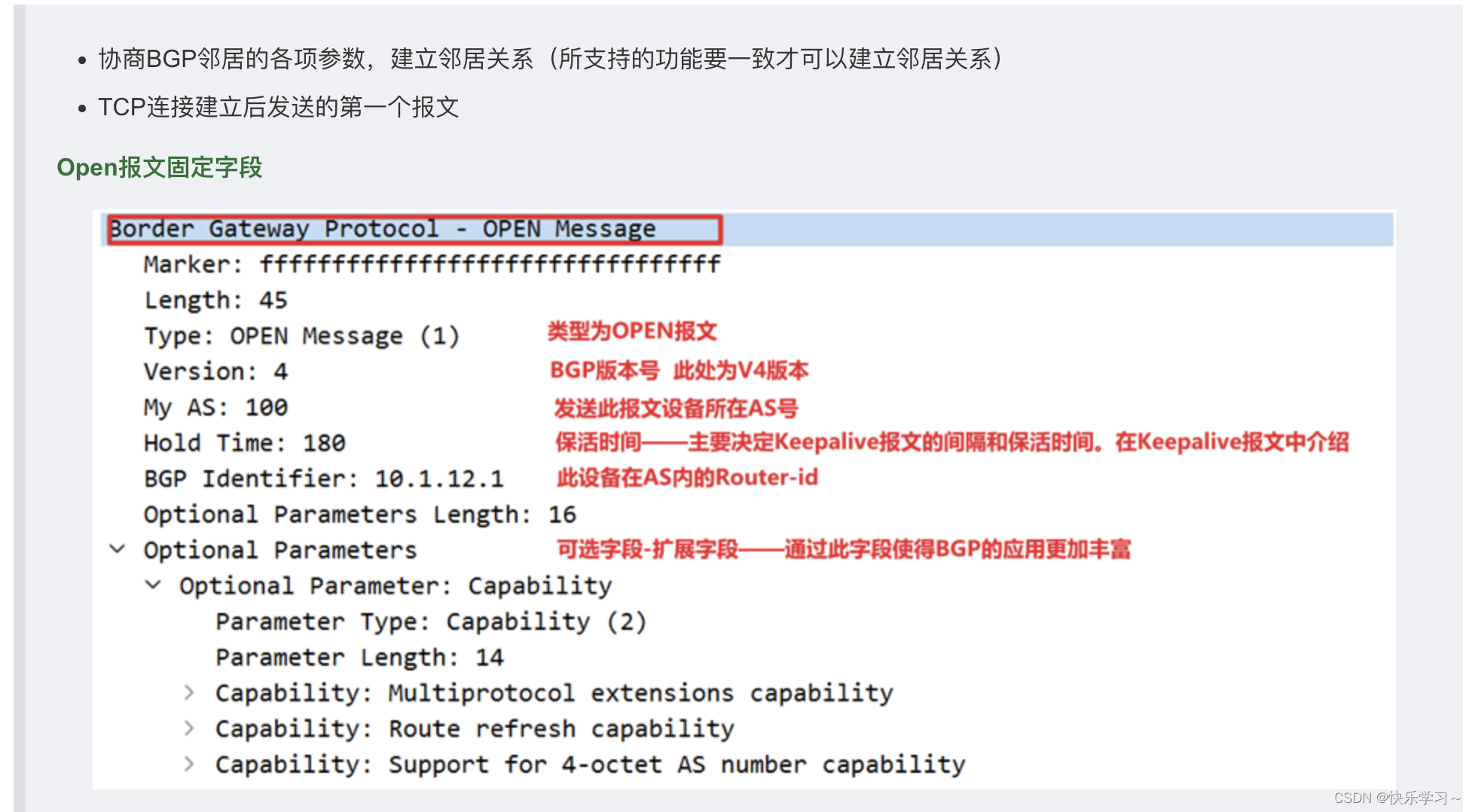

Open报文：只有邻居建立时会发送此报文

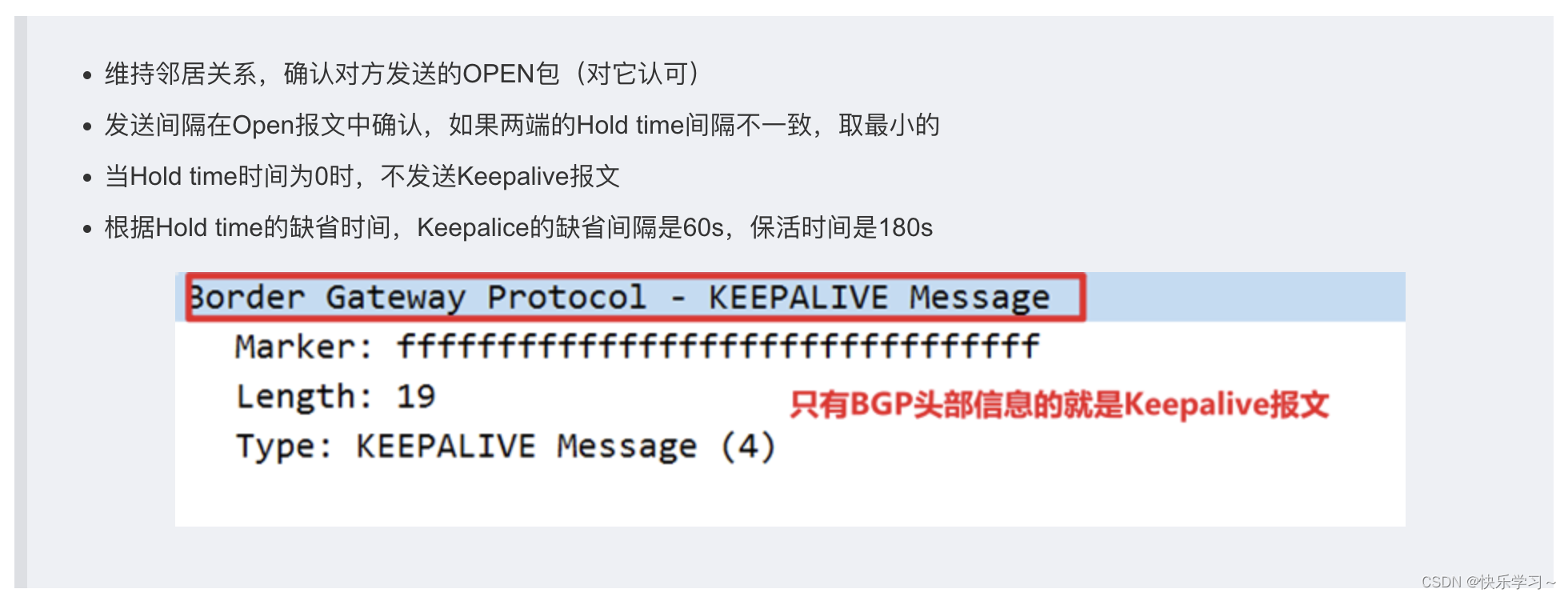

Keepalive报文：邻居建立时、建立后都会发送此报文

Update报文：邻居建立成功后才会发送此报文

报文格式以及参数解析：

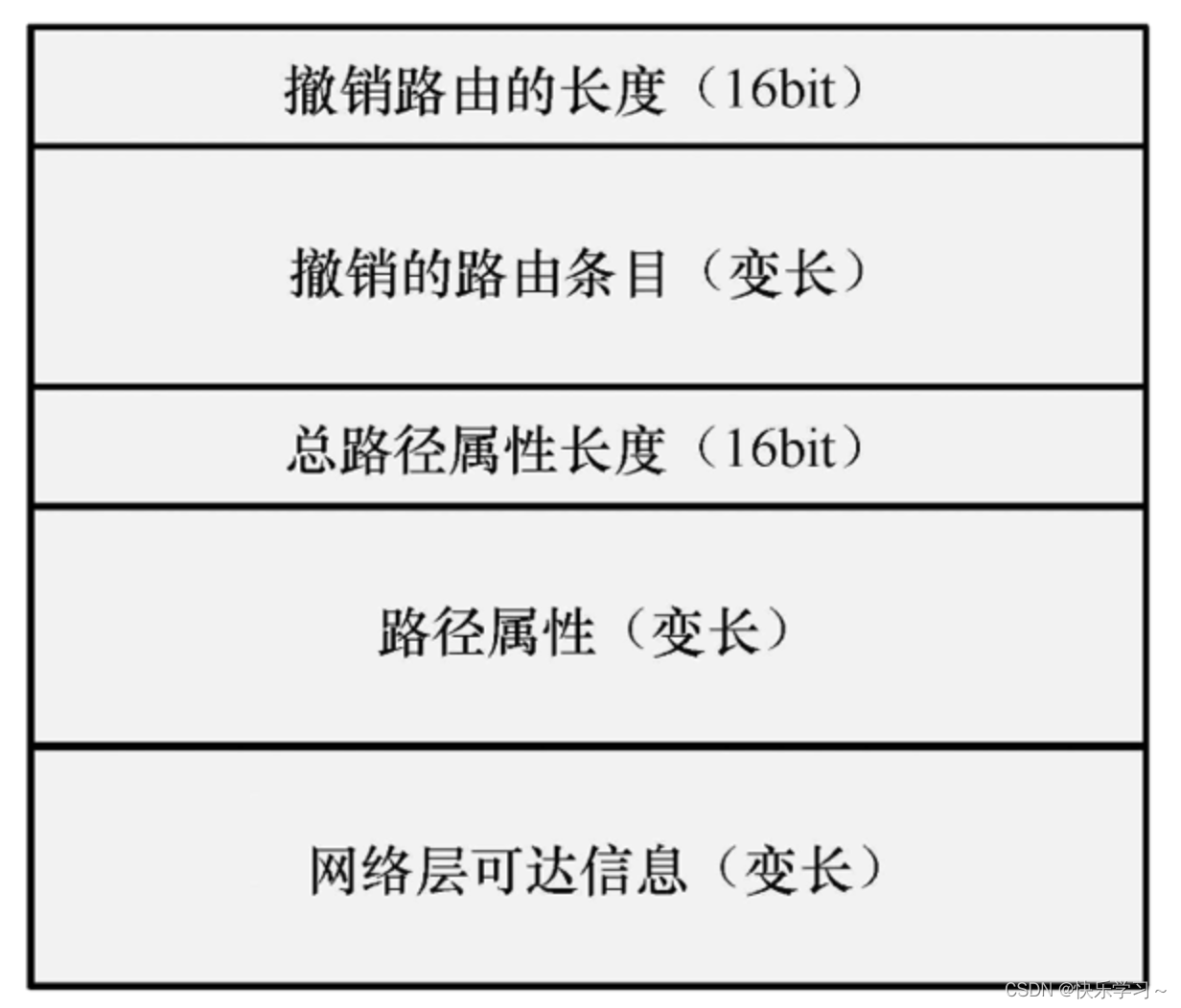

一条Update报文可以通告一类具有相同路径属性的可达路由，这些路由放在NLRI（Network Layer ReachableInformation，网络层可达信息）字段中，PathAttributes字段携带了这些路由的属性，BGP根据这些属性进行路由的选择；同时Update报文还可以携带多条不可达路由信息，被撤销的路由放在WithdrawnRoutes字段中，用来通知对等体要撤销的路由。

①Withdrawn routes length：撤销路由的长度，Update报文中可以包含0条、1条或者多条准备撤销的BGP路由。该字段是一个无符号整数，它指示了Update报文中所包含的“撤销的路由条目”字段的长度(字节数)。

②Withdrawn routes：不可达路由列表，长度可变，包含要从对等体BGP路由表中撤销的当前不可达路由的网络地址及前缀。

③Total path attributelength：标识路径属性（Path attributes）字段的长度，占2字节，以字节为单位。如果为0则说明没有下面的Path attributes字段。

④Path attributes：与NLRI字段相关的所有路径属性列表，每个路径属性由一个TLV（Type-Length-Value）三元组构成，可变长度。BGP正是根据这些属性值来避免环路，进行选路、协议扩展等。

⑤NLRI（Network LayerReachability Information）：标识网络层可达信息，包含要向对等体通告的每条可达路由的前缀，长度可变。这些可达路由信息来自本地Adj-RIB-In（AdiacentRouting Information Base，Incoming，入方向邻接路由信息库），然后又将加入到对端Adj-RIB-In中。

Notification：邻居建立成功后才会发送此报文

Route-refresh：邻居建立成功后才会发送此报文

1、Route-Refresh报文，用于请求对等体重新发送路由信息；
2、对等体之间发送Open报文进行能力协商时，会进行路由刷新能力协商；
3、当BGP的邻居入口路由策略改变后，会自动向邻居发送Refresh消息请求对等体重新发送路由信息；
4、当BGP的邻居出口路由策略改变后，BGP会向邻居重新发送路由信息；

Route-refresh（路由刷新）报文用来要求对等体重新发送指定地址族的路由信息。

①AFI：Address FamilyIdentifier，地址族标识，占2字节，用于标识所采用的地址族类型。

②Res：保留，1字节，必须为0。

③SAFI：subsequentAddress Family Identifier，子地址族标识，1字节，用于标识子地址族类型。
