前言

本文主要将如何使用IDEA借助插件创建流程图,并且使用代码部署执行审批

本次的工作流采用的是Activiti,案例是参考黑马程序教学视频员的案例

下载插件

需要两个插件 下载完插件必须重启！

jboss jbmp主要用来bpmn和xml以及png进行文件格式转换和识别

camuda bpmn主要用于画流程模板图，提供各种流程符号

创建流程图

首先在resource下创建一个bpmn目录,将来存放全部的流程图

新建一个出差的工作流模板

创建出来是这样的xml文件

右键进行图画编辑

然后就可以进行设计流程图了

设计流程图

首先右键新建一个开始节点

右键空白区域,修改id为myEvection

修改这个流程模板的名称 也就是修改name

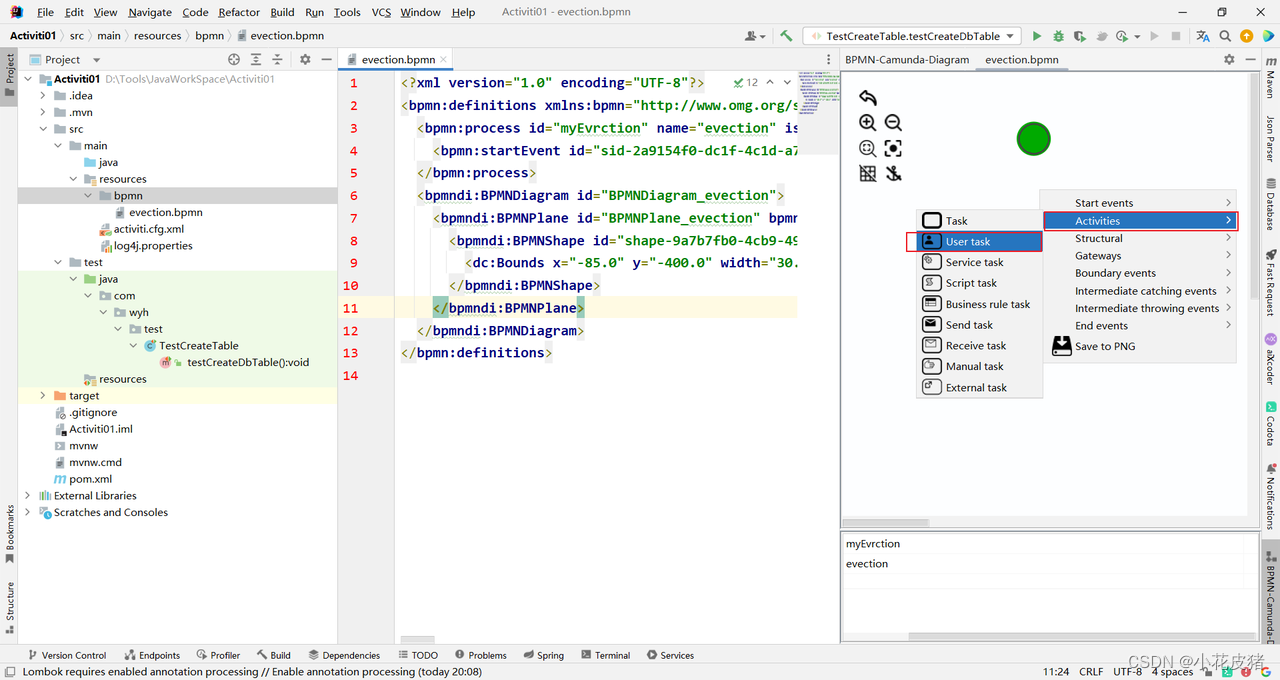

然后新建一个用户任务

点击用户任务给它设置任务名称,也就是对应任务的Name的值

设置用户指定负责人，这里为zhangsan ，也就是对应任务的Assignee选项

这两步骤的意思是指:创建了一个任务，任务名称叫创建出差申请，由张三负责审批

下面继续创建一个流程节点(用户任务)，步骤和上面相似

最后需要创建一个结束任务

就是这样的 大概流程为 流程发起->zhangsan->jerry->jack->rose->流程结束

我们需要用把它连起来，也就是使用流向（箭头），一定要连直了，不然会串通不起来的，我下面这个就是错误示范

正确示范如下 所有的节点和曲线都要通过肉眼去连接，是个细心活

到这里使用流程设计器把整个流程设计好了

注意:连线的时候尽量连直了，把图放大了再连会比较好连，不然会有问题！

生成PNG文件

现在我们设计的流程模板只是一个bpmn文件，接下来生成png文件

把我们生成都bpmn文件放在桌面上

然后修改后缀为xml文件

然后进行png图片转化，这样就清晰明了多了

导出到桌面

然后查看,不知道为什么,步骤是反的。。。 我仔细检查了好几遍都没发现问题，应该是版本的问题，或者谁知道可以告诉我

由于上面那个png有问题，我又发现了一种导出流程图的方式

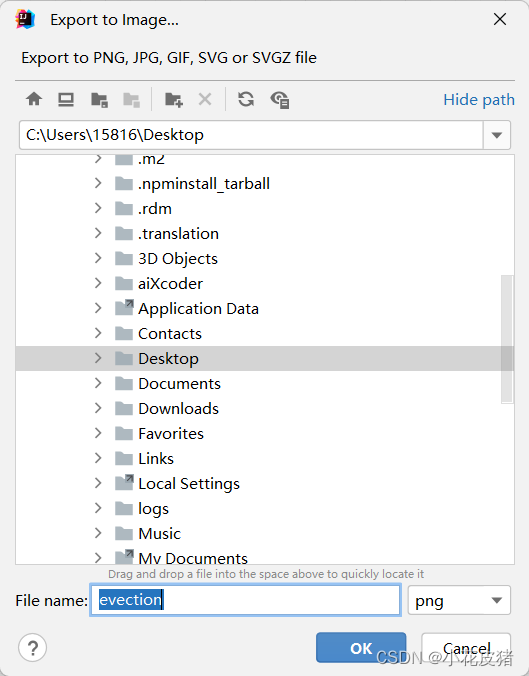

直接在编辑流程图的地方右键空白处，直接导出png到本地，这次的没有问题

创建Activiti数据库

建议参考以下链接 之前写过就不啰嗦了

或者翻我之前的文章

https://blog.csdn.net/weixin_46713508/article/details/125511574?spm=1001.2014.3001.5502

流程部署

现在一个流程我们已经定义好了，接下来就进行部署，把数据持久化到数据库中

首先先创建一个测试类

package com.wyh.test;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.RepositoryService;
import org.activiti.engine.repository.Deployment;
import org.junit.Test;

/**
 * @program: Activiti01
 * @description: 测试流程部署
 * @author: 魏一鹤
 * @createDate: 2022-07-04 23:27
 **/

public class ActivitiDemo   {

    //测试流程部署
    @Test
    public void testDeployment(){
        // 1.创建ProcessEngine
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        // 2.使用ProcessEngine得到操作数据库的服务(RepositoryService)
        RepositoryService repositoryService = processEngine.getRepositoryService();
        // 3.使用RepositoryService进行流程部署，定义一个流程的名字，把bpmn文件和png文件部署到数据库里
        Deployment deploy = repositoryService.createDeployment()
                .name("出差申请流程")//流程名称
                .addClasspathResource("bpmn/evection.bpmn") //资源文件 bpmn配置文件
                .addClasspathResource("bpmn/evection.png") //资源文件 png流程图
                .disableSchemaValidation()//禁止校验文件
                .deploy();
        // 4.输出部署信息
        System.out.println("流程部署的ID:"+deploy.getId());
        System.out.println("流程部署的名字:"+deploy.getName());
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

直接运行

通过日志我们可以发现已经部署流程到数据库里了

开启流程实例

package com.wyh.test;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.RepositoryService;
import org.activiti.engine.RuntimeService;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.runtime.ProcessInstance;
import org.junit.Test;

/**
 * @program: Activiti01
 * @description: 测试流程部署
 * @author: 魏一鹤
 * @createDate: 2022-07-04 23:27
 **/

public class ActivitiDemo   {
    // 启动流程实例
    @Test
    public void testStartProcess() {
        // 1.创建ProcessEngine
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        // 2.获取RuntimeService
        RuntimeService runtimeService = processEngine.getRuntimeService();
        // 3.根据流程定义的id启动流程
        ProcessInstance instance = runtimeService.startProcessInstanceByKey("myEvection");
        // 4.输出内容
        System.out.println("流程定义ID = " + instance.getProcessDefinitionId());
        System.out.println("流程实例ID = " + instance.getId());
        System.out.println("当前活动的ID = " + instance.getActivityId());
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

这样就成功启动流程实例了

完成个人任务

zhangsan查询出个人任务后,完成个人任务,让流程进行到下一步

// 根据任务id完成个人任务
@Test
public void testCompletTask(){
    // 1 获取流程引擎
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    // 2 获取service
    TaskService taskService = processEngine.getTaskService();
    // 3 根据任务id查询任务
    taskService.complete("2505");
}
1
2
3
4
5
6
7
8
9
10

数据库里面act_ru_task里面的负责人就从当前的zhangsan换成下一个jerry了

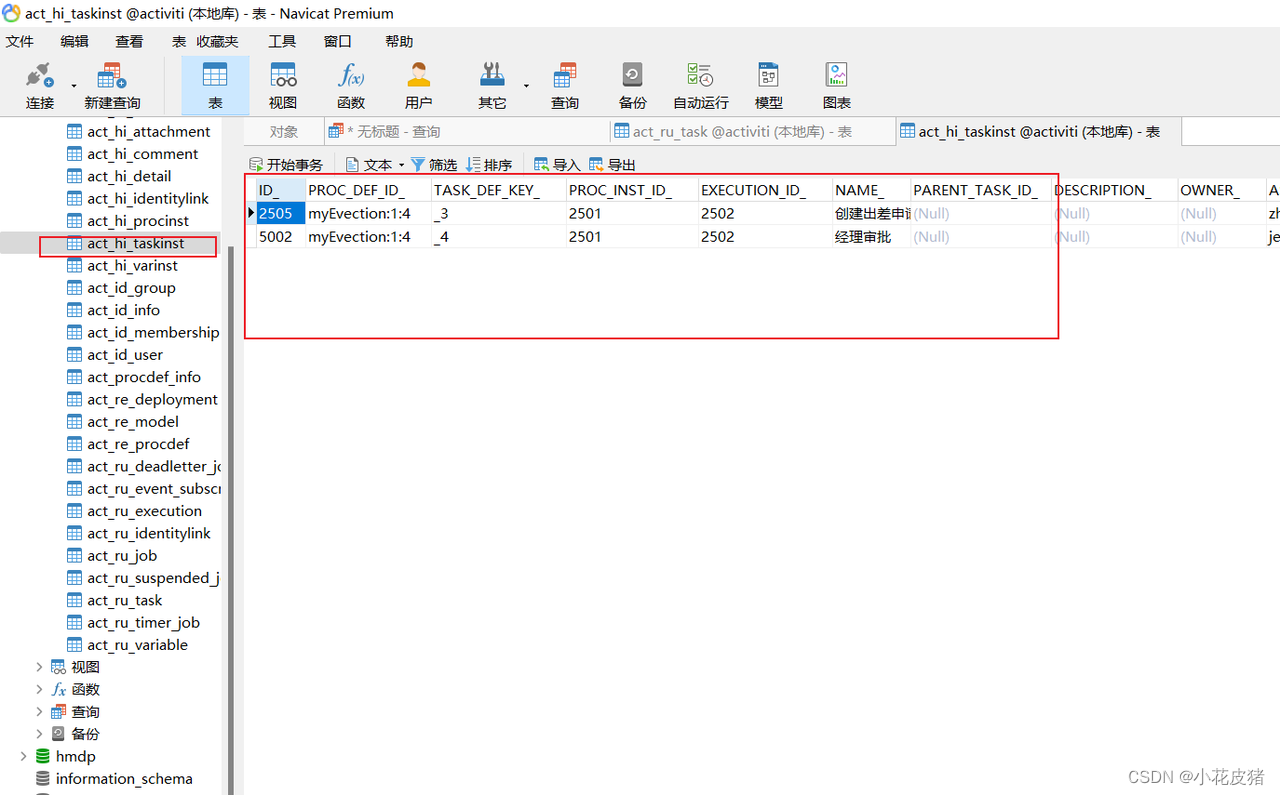

任务历史，完成的任务会记录在act_hi_taskinst

完成完整的出差申请

改造下代码，首先jerry进行审批

// 根据任务id完成个人任务
@Test
public void testCompletTask(){
    // 1 获取流程引擎
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    // 2 获取service
    TaskService taskService = processEngine.getTaskService();
    // 3 获取jerry在myEvection中对应的任务 我们已知只有一个任务 可使用singleResult获取一个结果集
    Task task = taskService.createTaskQuery()
            .processDefinitionKey("myEvection") // 流程的key
            .taskAssignee("jerry")   // 要查询的负责人
            .singleResult();// 因为可能有多个待办  所以是一个集合

    System.out.println("流程实例ID:"+task.getProcessInstanceId());
    System.out.println("任务ID:"+task.getId());
    System.out.println("任务负责人:"+task.getAssignee());
    System.out.println("任务名称:"+task.getName());

     // 4 获取jerry的完成任务
    taskService.complete(task.getId());


}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

下一步换成jack，记录到历史表，没有问题


然后是完成jack以及rose的任务,代码基本一样，只需要修改当前审批人，最终代码

// 根据任务id完成个人任务
@Test
public void testCompletTask(){
    // 1 获取流程引擎
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    // 2 获取service
    TaskService taskService = processEngine.getTaskService();

    // 3 获取zhangsan在myEvection中对应的任务 我们已知只有一个任务 可使用singleResult获取一个结果集
    //Task task = taskService.createTaskQuery()
    //        .processDefinitionKey("myEvection") // 流程的key
    //        .taskAssignee("jerry")   // 要查询的负责人
    //        .singleResult();// 因为可能有多个待办  所以是一个集合
    //
     3 获取jerry在myEvection中对应的任务 我们已知只有一个任务 可使用singleResult获取一个结果集
    //Task task = taskService.createTaskQuery()
    //        .processDefinitionKey("myEvection") // 流程的key
    //        .taskAssignee("jerry")   // 要查询的负责人
    //        .singleResult();// 因为可能有多个待办  所以是一个集合

    // 3 获取jack在myEvection中对应的任务 我们已知只有一个任务 可使用singleResult获取一个结果集
    //Task task = taskService.createTaskQuery()
    //        .processDefinitionKey("myEvection") // 流程的key
    //        .taskAssignee("jack")   // 要查询的负责人
    //        .singleResult();// 因为可能有多个待办  所以是一个集合
    //
    //System.out.println("流程实例ID:"+task.getProcessInstanceId());
    //System.out.println("任务ID:"+task.getId());
    //System.out.println("任务负责人:"+task.getAssignee());
    //System.out.println("任务名称:"+task.getName());

    // 3 获取rose在myEvection中对应的任务 我们已知只有一个任务 可使用singleResult获取一个结果集
    Task task = taskService.createTaskQuery()
            .processDefinitionKey("myEvection") // 流程的key
            .taskAssignee("rose")   // 要查询的负责人
            .singleResult();// 因为可能有多个待办  所以是一个集合

     // 4 获取jerry的完成任务
    taskService.complete(task.getId());


}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

整个出差申请审批完了，发现act_ru_task表里面没有数据了，因为rose(财务审批)是流程中的最后一个任务了，他做完了以后任务表里面就没有任务了

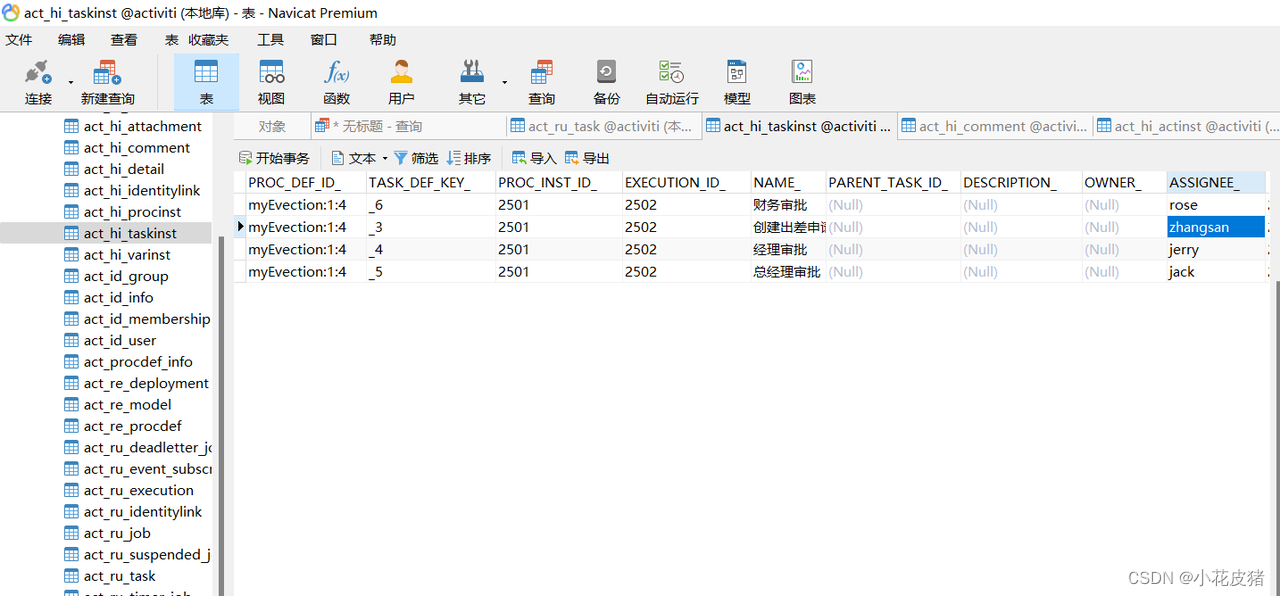

历史表里面全部记录了整个流程

总结

至此，整个流程就通过Java代码的方式完成了,总结一下,根据不同的操作通过不同的服务实现,查询个人任务和完成个人任务都是通过流程实例的key和当前操作人来查询的
