深度理解 RGMII （包含Linux和realtek）

RGMII的工作范围

RGMII经常用来MAC和MAC之间, 或者MAC跟PHY之间的通信.

MAC，也即Mdedia Access Control，媒体访问控制，由硬件控制器以及MAC通信协议构成。MAC需要将以太网包转换为字节流。

Transceiver(PHY)也即物理层的收发器，将MAC传来的字节流转换为物理信号到总线上

例如 Linux 就是mac 处理层，

realtek 有的可以做mac层，比如RTL83xx系列，高版本的网卡芯片，有内部处理模块。

也有的可以直接当 phy 比如常见的 RTL8211 。

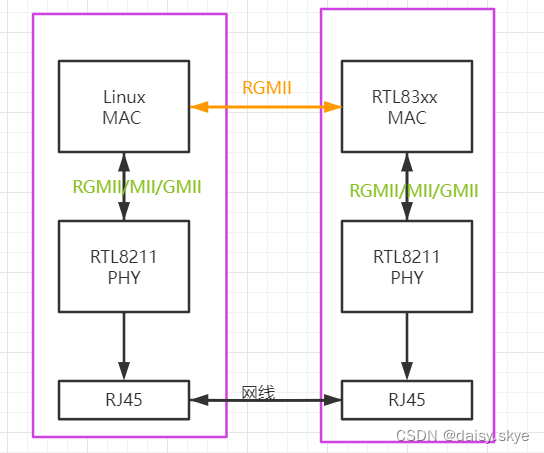

网常见的路径MAC+PHY+RJ45，但是如果没用RJ45也可以PHY层相互连接传输数据，那么想到可以省去RJ45，也可以省略其中简单的PHY，直接两个MAC连接，充当MAC的其中一方需要有网络数据流入，即网卡

RGMII可以工作的带宽可以是10Mbps, 100Mbps以及1000Mbps.

对于10MHz的带宽, 时钟频率为2.5MHz,波形为方波

对于100MHz的带宽, 时钟频率为25MHz,波形为正弦波，但是又的会

对于1000MHz的时钟频率, 时钟频率是125MHz为正弦波.

在MII和GMII中都有主从模式，即时钟有主机发送接收！

在RGMII中没有特别的要求，不过一般linux的clk_tx会使用clk_rx，即读到的时钟为输出的时钟

Linux 的CPU侧的 clk 125M 是由 phy侧产生后读取并且返回的

同时CPU侧读取phy的工作速率也是由 clk决定的

当调用ifconfig eth0 up 时，硬件层会读取rgmii 中 clk ，来进行判断

所以如果linux显示 link up只能判断是有clk时钟不能判断是否有数据

在很多电路模型中rgmii都要求接MDIO

MDIO的作用主要是用于mac层读取以及配置phy层的工作模式即speed是10M还是100M还是1000M，还有事全双工还是半双工。

当其实MDIO不需要也是可以的，对于像RTL83xx系列的模块，要进行固件的代码配置，其实可以直接进行配置不需要mac层来控制，即不需要接MDIO线。

注意：在不接MIDO线之后，那么MAC层像linux系统的处理过程就要把关于phy_init()的函数进行注释，不然linux的网卡不能正常的初始化，也就正常连接

RGMII提供了3.3V、2.5V、1.8V 1.5V

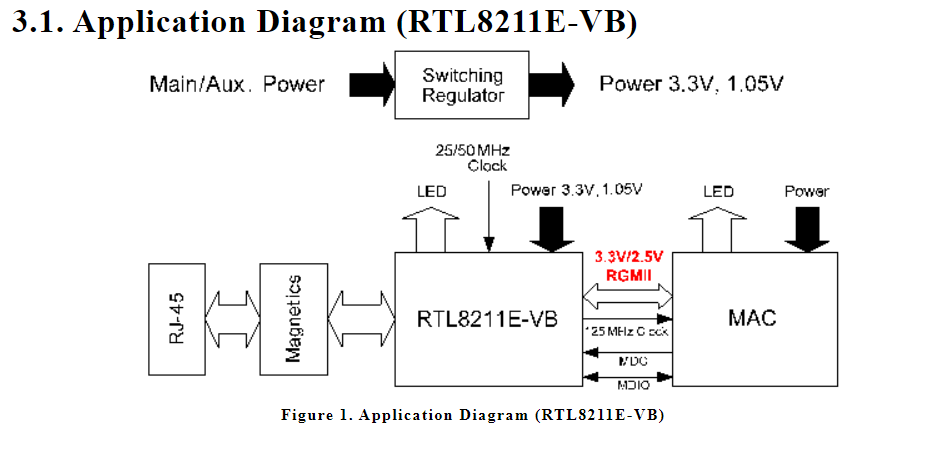

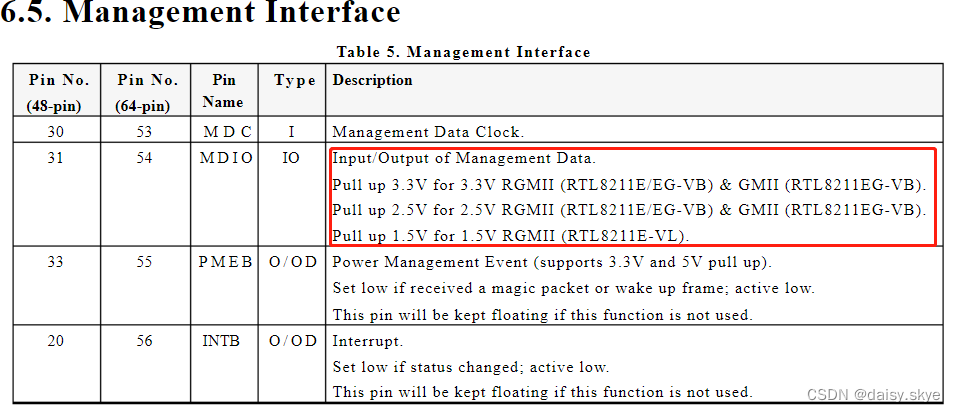

但是具体的看数据手册，以下 RTL8211 针对不同的型号提供的工作电压
