一、固件库模板

见博客：stm32f103c8t6新建固件库模板（可自取）

二、准备资料

1. 固件库模板
2. MDK5开发环境
3. STM32定时器
4. 利用固件库模板点灯工程（下面第三行，手动狗头）

实验程序已经发布到百度网盘，本文末有链接可以自取

STM32定时器查看这篇博客STM32定时器

一、利用固件库模板点灯（附模板及案例程序

三、TIM定时器（定时中断）简介

STM3F1 的通用 TIMx (TIM2、 TIM3、 TIM4 和 TIM5)定时器功能包括：

1. 16 位向上、向下、向上/向下自动装载计数器（TIMx_CNT）。

2. 16 位可编程(可以实时修改)预分频器(TIMx_PSC)，计数器时钟频率的分频系数为 1～
   65535 之间的任意数值。

3. 4 个独立通道（TIMx_CH1~4），这些通道可以用来作为：
   A．输入捕获
   B．输出比较
   C． PWM 生成(边缘或中间对齐模式)
   D．单脉冲模式输出

4. 可使用外部信号（TIMx_ETR）控制定时器和定时器互连（可以用 1 个定时器控制另外
   一个定时器）的同步电路。

5. 如下事件发生时产生中断/DMA：
   A．更新：计数器向上溢出/向下溢出，计数器初始化(通过软件或者内部/外部触发)
   B．触发事件(计数器启动、停止、初始化或者由内部/外部触发计数)
   C．输入捕获
   D．输出比较
   E．支持针对定位的增量(正交)编码器和霍尔传感器电路
   F．触发输入作为外部时钟或者按周期的电流管理

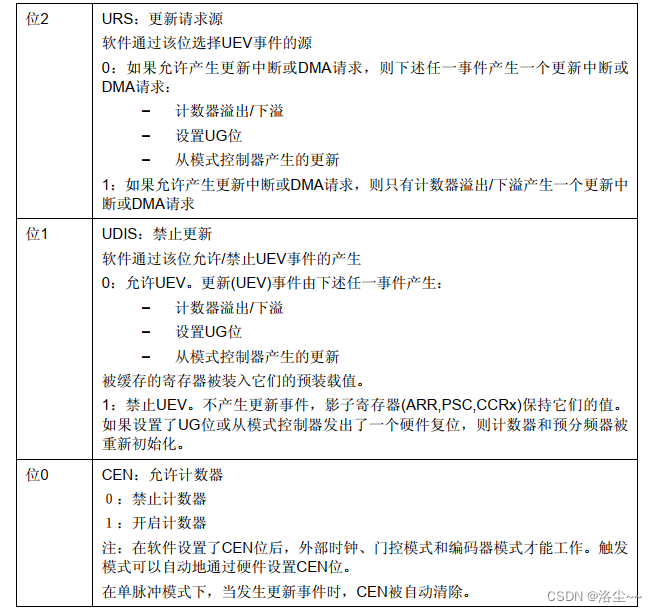

1. 控制寄存器 1（TIMx_CR1）

首先我们来看看 TIMx_CR1 的最低位，也就是计数器使能位，该位必须置 1，才能让定时器开始计数。 从第 4 位 DIR 可以看出默认的计数方式是向上计数， 同时也可以向下计数，第 5,6位是设置计数对齐方式的。 从第 8 和第 9 位可以看出，我们还可以设置定时器的时钟分频因子为 1,2,4。

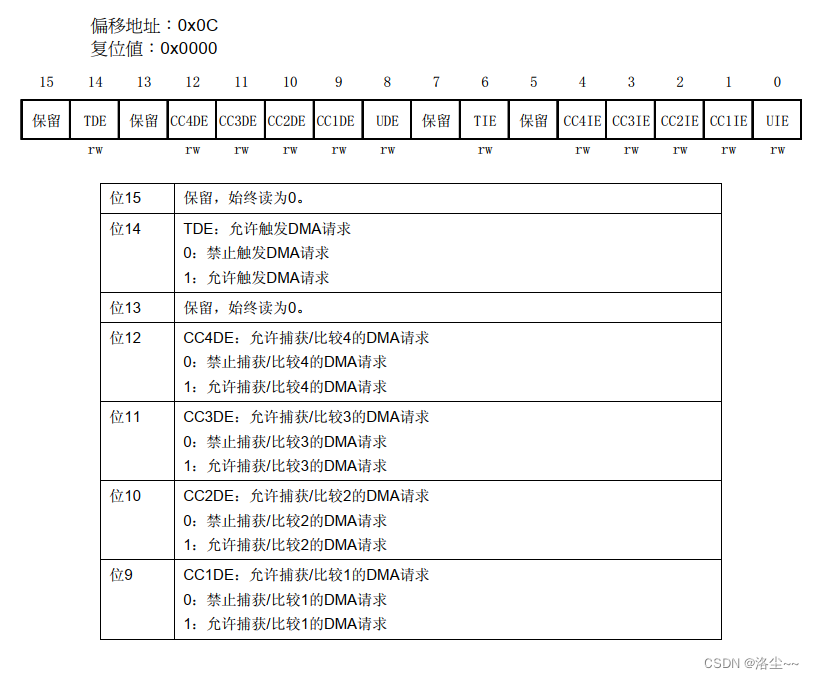

2. DMA/中断使能寄存器（TIMx_DIER）

这里我们同样仅关心它的第 0 位， 该位是更新中断允许位， 本章用到的是定时器的更新中断， 所以该位要设置为 1，来允许由于更新事件所产生的中断。

3. 预分频寄存器（TIMx_PSC）

该寄存器用设置对时钟进行分频，然后提供给计数器，作为计数器的时钟。

这里，定时器的时钟来源有 4 个：

1. 内部时钟（CK_INT）
2. 外部时钟模式 1：外部输入脚（TIx）
3. 外部时钟模式 2：外部触发输入（ETR）
4. 内部触发输入（ITRx）：使用 A 定时器作为 B 定时器的预分频器（A 为 B 提供时钟）。

这些时钟，具体选择哪个可以通过 TIMx_SMCR 寄存器的相关位来设置。这里的 CK_INT时钟是从 APB1 倍频的来的，除非 APB1 的时钟分频数设置为 1，否则通用定时器 TIMx 的时钟是 APB1 时钟的 2 倍，当 APB1 的时钟不分频的时候，通用定时器 TIMx 的时钟就等于 APB1的时钟。这里还要注意的就是高级定时器的时钟不是来自 APB1，而是来自 APB2 的。

4. TIMx_CNT 寄存器

该寄存器是定时器的计数器，该寄存器存储了当前定时器的计数值。

5. 自动重装载寄存器（TIMx_ARR）

该寄存器在物理上实际对应着 2 个寄存器。一个是程序员可以直接操作的，另外一个是程序员看不到的，这个看不到的寄存器在《STM32参考手册》里面被叫做影子寄存器。事实上真正起作用的是影子寄存器。 根据 TIMx_CR1 寄存器中 APRE 位的设置： APRE=0 时，预装载寄存器的内容可以随时传送到影子寄存器，此时 2者是连通的；而 APRE=1 时，在每一次更新事件（UEV）时，才把预装在寄存器的内容传送到影子寄存器。

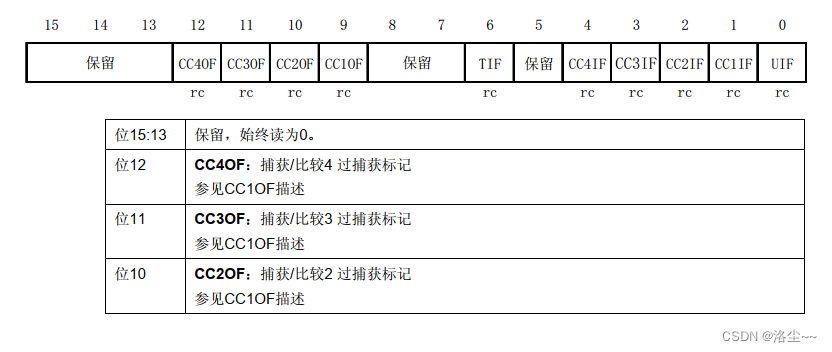

6. 状态寄存器（TIMx_SR）

该寄存器用来标记当前与定时器相关的各种事件/中断是否发生。

四、通用定时器中断实验

1.硬件设计

本实验利用基本定时器 TIM2 定时 1s， 1s 时间到 LED 翻转一次。基本定时器是单片机内部的资源，没有外部 IO，不需要接外部电路，刚好我们的stm32f103c8t6上面PC13有一个LED。

2.软件设计

1. TIM2 时钟使能；

2. 初始化定时器参数,设置自动重装值， 分频系数，计数方式等；

3. 设置 TIM2_DIER 允许更新中断

4. TIM2 中断优先级设置

5. 使能 TIM2。

6. 编写中断服务程序

2.1 复制工程 (复制点亮LED工程)

一、利用固件库模板点灯（附模板及案例程序）

2.2 新建timer文件（打开工程,导入路径）

2.3 编写代码

led.c（同点灯文件）

stm32f103c8t6自带一个led灯，使用PC13引脚就行了，

切记尽量避免使用PB3、PB4，具体看stm32f103c8t6使用PB3和PB4做普通GPIO使用时发现异常

#include "led.h"	//绑定led.h

void LED_GPIO_Config(void) {
    GPIO_InitTypeDef GPIO_InitStruct; //初始化参数结构体指针，结构体类型为 GPIO_InitTypeDef。
    //开启RCC时钟
    RCC_APB2PeriphClockCmd(LED_G_GPIO_CLK, ENABLE);

    //配置初始化，推挽输出方式和LED_G_GPIO_PIN管脚、赫兹
    GPIO_InitStruct.GPIO_Pin = LED_G_GPIO_PIN;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    //GPIO口初始化
    GPIO_Init(LED_G_GPIO_PORT, &GPIO_InitStruct);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

led.h

#ifndef __LED_H_
#define __LED_H_

#include "stm32f10x.h"
#include "sys.h"

#define LED_G_GPIO_PIN         GPIO_Pin_13
#define LED_G_GPIO_PORT        GPIOC
#define LED_G_GPIO_CLK         RCC_APB2Periph_GPIOC
//使用位带操作来实现操作某个IO口的 1个位，由sys.h实现
#define LED 				   PCout(13)

void LED_GPIO_Config(void); //函数定义

#endif
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

timer.c

#include "timer.h"


//设置中断产生间隔为1ms，CLK_INT=72，预分频系数 = 1000
/**********************************************************
** 函数名: TIM2_Int_Init
** 功能描述:  基本定时器配置
** 输入参数: 无
** 输出参数: 无
** 说明：定时时间=(预分频数+1）*（计数值+1) /TIM2时钟(72MHz)，单位(s)
   这里溢出时间t=(7200*10000)/72000000s=1s
***********************************************************/
void TIM2_Config(u16 arr,u16 psc)
{
	TIM_TimeBaseInitTypeDef    TIM_TimeBaseStructure;
	NVIC_InitTypeDef           NVIC_InitStructure;
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE); //使能TIM2时钟
	//清除中断标志位
  TIM_ClearITPendingBit(TIM2,TIM_IT_Update);//TIM_ClearFlag(TIM2,TIM_FLAG_Update);//两者作用相同
	TIM_TimeBaseStructure.TIM_Period = arr; //设置在下一个更新事件装入活动的自动重装载寄存器周期的值
	TIM_TimeBaseStructure.TIM_Prescaler =psc; //设置用来作为TIMx时钟频率除数的预分频值
	TIM_TimeBaseStructure.TIM_ClockDivision = 0; //设置时钟分割:TDTS = Tck_tim
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;  //TIM向上计数模式
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);  //根据指定的参数初始化TIMx的时间基数单位
	TIM_ITConfig(TIM2,TIM_IT_Update, ENABLE);     //使能指定的TIM2中断,允许更新中断
  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置 NVIC 中断分组 2
	//中断优先级NVIC设置
	NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;  //TIM2中断
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;  //先占优先级0级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;  //从优先级3级
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道被使能
	NVIC_Init(&NVIC_InitStructure);

	TIM_Cmd(TIM2, ENABLE);     //使能定时器2
}

/**********************************************************
** 函数名: TIM2_IRQHandler
** 功能描述: 定时器2的更新中断服务程序
** 输入参数: 无
** 输出参数: 无
***********************************************************/
void TIM2_IRQHandler(void)
{
	if(TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET)
	{
		GPIOC->ODR^=GPIO_Pin_13;		//反转电平
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update ); //清除 TIM2 更新中断标志
	}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51

timer.h

#ifndef __TIMER_H
#define __TIMER_H
#include "sys.h"
#include "stm32f10x.h"

void TIM2_Config(u16 arr,u16 psc);

#endif

1
2
3
4
5
6
7
8
9

main.c

#include "delay.h"
#include "sys.h"
#include "usart.h"
#include "stm32f10x.h"
#include "led.h"
#include "timer.h"

int main()
{
    /********************************************************************************
    *    Delay_init();				  //本实验使用的是SysTick时钟
    *    CPU_TS_TmrInit();      //已经使能宏，不需要初始化
    *    uart1_init(115200);	 	//串口初始化为115200,需要在usart.h中使能
    *    uart3_init(115200);	 	//串口初始化为115200
    ********************************************************************************/

    /* 初始化 */
    LED_GPIO_Config();		//初始化led使用的GPIO口
	TIM2_Config(2000 - 1, 36000 - 1);				//((1+arr )/72M)*(1+psc )=((1+1999)/72M)*(1+35999)=1s
    while (1)
    {

    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

3. 编译

编译成功

4. 选择烧录工具并配置MDK

本文选择的是ST_Link烧录工具


如果没有ID号看博客：ST-Link V2烧录问题（已解决）

5. 成品

工程链接

链接：https://pan.baidu.com/s/1sZFMBthVc1AzcIO2AoBD8g 提取码：0000
