• 华能 + Alluxio | 数字化浪潮下跨地域数据联邦访问与分析

    1. 数字化转型与国产化进程推进

    为了响应国家“十四五”数字经济发展规划的号召，中国企业推动创新资源共建共享，促进创新模式开放化演进，在信息化、数字化、智能化的强烈需求下，中国龙头企业统筹全渠道的技术能力，逐渐形成了一套覆盖集团业务发展、经营管理等核心发展战略需要的战略方向。

    数字化转型初见成效，数据能力不断挖掘与创新；大数据技术推陈出新，国产化步伐日益加快。无论是互联网企业还是传统行业下的领导企业，有什么数据，如何使用数据，如何更加智能地利用数据这些议题被不断挖掘与迭代。

    在东数西算的理念下，数据跨平台、跨机房、跨地域的技术问题与挑战逐渐浮现出来。这篇文章我们主要从技术的角度，对跨地域的数据联邦，或者说总公司和分公司不同数据域的互联互通进行讨论，研究相关技术可行性与分享整个研究过程。为了加快国产化软硬件的推进，本次实践采用国产化硬件ARM服务器（鲲鹏920）以及国产化操作系统统信进行相关的技术验证。

    2. 原型目标与设计

    通过对跨地域数据联邦的调研，我们发现中国很多企业面临的业务挑战虽然不同，但是技术难点是相似的，主要有：

    挑战一：总公司通过传统的ETL作业采集分公司数据（比如通过Informatica、Kettle、DataX等），这些作业往往是按需定制，并且定期执行的；当有新的数据合规要求或者总公司数据分析要求时，都需要进行定制开发、测试、部署，这对数据汇总的时效性带来了很大的负面影响。另外通过ETL作业采集的分公司数据，在遇到分公司数据更新时，非常容易造成总公司与分公司之间的数据不一致，导致分析结果有所纰漏。

    挑战二：子公司的自助式查询，一方面是对总公司的数据申请，很多时候整个数据访问链路是断裂的，往往需要通过流程筛查、繁琐的数据同步手段进行（比如通过FTP传输，甚至是物理介质的长途运输）。考虑到数据安全以及国家审计合规的要求，总公司数据是否可以在子公司持久化存储、数据访问脱敏、权限管控等等也都是当前中国企业面临的具体技术挑战。

    因此我们本次的研究主要会关注在数据流的双向流动方面。

    2.1 研究原型技术选型

    当前大数据技术已经成为企业内部典型的数据分析手段，因此在原型实现的过程中，我们主要使用开源的大数据技术，从存储、计算（分析）、编排3个维度进行选型。其中每个维度我们选择时下最主流的组件，以确保该原型的通用性。

    数据存储：

    √ HDFS：Hadoop分布式文件系统（Distributed File System）

    数据分析（以SQL分析为主）：

    √ Hive：构建于Hadoop之上的数据仓库，通过一种类SQL语言HiveQL为用户提供数据的归纳、查询和分析等功能。

    数据编排：

    √ lluxio：Alluxio是一个开源的虚拟分布式文件系统( Virtual Distributed File System, VDFS)，位于大数据栈中的计算和存储之间。它为计算框架提供了数据抽象层，使得应用能够通过一个共同的接口连接底层不同的存储系统。

    环境模拟：总公司/分公司-1/分公司-2

    √ 每个公司有自建的HDFS集群；

    √ 每个公司有自建的Alluxio集群：用于实现与本公司HDFS集群和其他公司HDFS集群的数据联邦；

    √ 每个公司有自建的Hive集群。

    备注： CPU型号: 鲲鹏920 HDFS 3.1.1 Hive 3.1.0 Alluxio 2.8

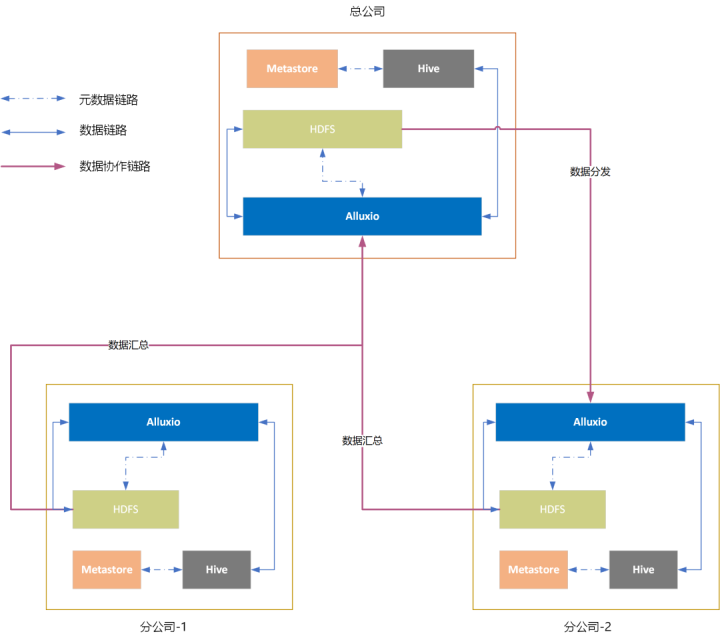

    2.2 数据流定义

    使用HDFS、Hive、Alluxio定义数据持久化与数据访问链路。在总公司和分公司构建统一的技术栈（技术标准），实现数据共享闭环： 1 在总公司数据域，实现分公司数据联邦，允许总公司实现全域数据访问与分析；

    2 在分公司数据域，合规访问总公司数据湖，并结合子公司私有数据进行自助化分析；

    3. Alluxio在ARM环境下的基本测试

    3.1 Alluxio基于ARM编译

    1. ## 编译
    2. mvn -T2C -DskipTests -Dmaven.javadoc.skip -Dlicense.skip -
    3. Dcheckstyle.skip -Dfindbugs.skip clean install

    3.2 Alluxio基于ARM服务器的部署与基本测试

    1. ## 基本测试
    2. [root@node1 ~]# alluxio runTests

    3.3 Alluxio分布式高可用性验证（自动切换+手动切换）

    1. ## 管理命令获取元数据高可用信息
    2. [root@node1 ~]# alluxio fsadmin journal quorum info -domain MASTER
    3. Journal domain  : MASTER
    4. Quorum size     : 3
    5. Quorum leader   : node1:19200
    6.
    7. STATE       | PRIORITY | SERVER ADDRESS
    8. AVAILABLE   | 0        | node1:19200
    9. AVAILABLE   | 0        | node2:19200
    10. AVAILABLE   | 0        | node3:19200
    11.
    12. ## 关闭主管理节点
    13. [root@node1 ~]# alluxio-stop.sh master
    14. Successfully Killed 1 process(es) successfully on node1
    15.
    16. ## 管理命令获取元数据高可用信息，检查管理节点自动切换状态
    17. [root@node1 ~]# alluxio fsadmin journal quorum info -domain MASTER
    18. Journal domain  : MASTER
    19. Quorum size     : 3
    20. Quorum leader   : node2:19200
    21.
    22. STATE       | PRIORITY | SERVER ADDRESS
    23. UNAVAILABLE | 0        | node1:19200
    24. AVAILABLE   | 0        | node2:19200
    25. AVAILABLE   | 0        | node3:19200
    26. [root@node1 ~]#
    1. ## 管理命令获取元数据高可用信息
    2. [root@node1 ~]# alluxio fsadmin journal quorum info -domain MASTER
    3. Journal domain  : MASTER
    4. Quorum size     : 3
    5. Quorum leader   : node2:19200
    6.
    7. STATE       | PRIORITY | SERVER ADDRESS
    8. AVAILABLE   | 0        | node1:19200
    9. AVAILABLE   | 0        | node2:19200
    10. AVAILABLE   | 0        | node3:19200
    11.
    12. ## 手动切换主节点
    13. [root@node1 ~]# alluxio fsadmin journal quorum elect -address node3:19200
    14. Initiating transfer of leadership to node3:19200
    15. Successfully elected node3:19200 as the new leader
    16. Resetting priorities of masters after successful transfer of leadership
    17. Quorum priorities were reset to 1
    18.
    19. ## 管理命令获取元数据高可用信息，检查管理节点切换状态
    20. [root@node1 ~]# alluxio fsadmin journal quorum info -domain MASTER
    21.
    22. Journal domain  : MASTER
    23. Quorum size     : 3
    24. Quorum leader   : node3:19200
    25.
    26. STATE       | PRIORITY | SERVER ADDRESS
    27. AVAILABLE   | 1        | node1:19200
    28. AVAILABLE   | 1        | node2:19200
    29. AVAILABLE   | 1        | node3:19200
    30. [root@node1 ~]#

    3.4 Alluxio与HDFS集成

    1. ## HDFS数据查询
    2. [root@node1 alluxio]# hdfs dfs -ls /test/
    3. Found 1 items
    4. -rw-r--r--   1 root hdfsadmingroup      53136 2022-07-22 16:57 /test/pom.xml
    5.
    6. ## Alluxio数据挂载映射
    7. [root@node1 alluxio]# alluxio fs mount /test/ hdfs://node1:9000/test
    8. Mounted hdfs://node1:9000/test at /test
    9.
    10. ## Alluxio数据查询
    11. [root@node1 alluxio]# alluxio fs ls -R /test
    12. -rw-r--r--  root           hdfsadmingroup           53136       PERSISTED 07-22-2022 16:57:23:651   0% /test/pom.xml
    13. [root@node1 alluxio]#

    3.5 Alluxio与Hive集成

    1. ## 创建Hive表
    2. hive> create table test.test(id int) location 'alluxio://node1:19998/test/test';
    3. OK
    4. Time taken: 0.116 seconds
    5. hive>

    3.6 Alluxio基于ACL的权限控制

    1. ## 默认其他用户可以访问，禁止其他用户可以访问
    2. [root@node1 ~]# alluxio fs setfacl -m user::--- /test
    3. [root@node1 ~]# alluxio fs setfacl -m other::--- /test
    4.
    5. ## user1 用户访问失败
    6. user1@node1 ~]$ alluxio fs ls /test
    7. Permission denied: user=user1, access=r--, path=/test: failed at test, inode owner=root, inode group=root, inode mode=---r-x—
    8. [user1@node1 ~]$
    9.
    10. ## user1 用户授权，访问成功
    11. root@node1 ~]# alluxio fs setfacl -m user:user1:rwx /test
    12. [user1@node1 ~]$ alluxio fs ls /test
    13. -rw-r--r--  root           root                      1726       PERSISTED 07-25-2022 14:50:51:180 100% /test/run-presto.pl
    14. [user1@node1 ~]$
    15.
    16. ## user2 用户未授权访问失败
    17. [user2@node1 ~]$ alluxio fs ls /test
    18. Permission denied: user=user2, access=r--, path=/test: failed at test, inode owner=root, inode group=root, inode mode=---r-x---
    19. [user2@node1 ~]$
    20.
    21. ## 取消授权user1，访问失败
    22. root@node1 ~]# alluxio fs setfacl -b /test
    23. [user1@node1 ~]$ alluxio fs ls /test
    24. Permission denied: user=user1, access=r--, path=/test: failed at test, inode owner=root, inode group=root, inode mode=---r-x---
    25. [user1@node1 ~]$
    26.
    27. ## 查看目录权限
    28. [root@node1 ~]# alluxio fs getfacl /test
    29. # file: /test
    30. # owner: root
    31. # group: root
    32. user::---
    33. group::r-x
    34. other::---
    35. mask::rwx
    36. [root@node1 ~]#

    4. 数据域联邦场景研究

    4.1 分公司数据汇总与总公司集中式分析

    数据流验证：在总公司数据域，实现分公司数据联邦，允许总公司实现全域数据访问与分析：

    √ 构建总公司分公司模拟环境；

    √ 总公司基于Alluxio创建数据表T3，建立分区x, y, z；

    √ 分公司-1将HDFS目录X映射到总公司Alluxio分区x，准备模拟数据；

    √ 分公司-2将HDFS目录Y映射到总公司Alluxio分区y，准备模拟数据；

    √ 总公司使用Hive读取T3数据，验证：访问分公司-1与分公司-2的所有数据正常；

    √ 分公司-2将目录Y的数据进行更新；

    √ 通知总公司数据表T3 y分区数据变更（元数据失效）；

    √ 总公司使用Hive读取T3数据，验证：访问分公司-1与分公司-2（更新后）的所有数据正常。

    1. ## 总公司创建t3 表
    2. hive> create external table group_company.t3(value string)
    3.     > partitioned by (part string)
    4.     > location 'alluxio://node1:19998/group_company/t3';
    5. OK
    6. Time taken: 0.069 seconds
    7. hive>
    9. ## 分公司1 分区x挂载到总公司 alluxio
    10. [root@node1 ~]# hdfs dfs -put part\=x/ hdfs://node3:9000/regional_company_1/t3
    11. [root@node1 ~]# hdfs dfs -put part\=y/ hdfs://node5:9000/regional_company_2/t3
    12. [root@node1 ~]#
    13.
    14. [root@node1 ~]# alluxio fs mount \
    15. > /group_company/t3/part=x \
    16. > hdfs://node3:9000/regional_company_1/t3/part=x
    17. Mounted hdfs://node3:9000/regional_company_1/t3/part=x at /group_company/t3/part=x
    18. [root@node1 ~]#
    19.
    20. ## 查询数据
    21. hive> MSCK REPAIR TABLE group_company.t3;
    22. OK
    23. Partitions not in metastore:    t3:part=x
    24. Repair: Added partition to metastore t3:part=x
    25. Time taken: 0.169 seconds, Fetched: 2 row(s)
    26. hive> select * from  group_company.t3;
    27. OK
    28. 1abc    x
    29. Time taken: 0.108 seconds, Fetched: 1 row(s)
    30. hive>
    31.
    32. ## 分公司2 分区y挂载到总公司 alluxio
    33. [root@node1 ~]# alluxio fs mount \
    34. > /group_company/t3/part=y \
    35. > hdfs://node5:9000/regional_company_2/t3/part=y
    36. Mounted hdfs://node5:9000/regional_company_2/t3/part=y at /group_company/t3/part=y
    37. [root@node1 ~]#
    38.
    39. ## 查询数据
    40. hive> MSCK REPAIR TABLE group_company.t3;
    41. OK
    42. Partitions not in metastore:    t3:part=y
    43. Repair: Added partition to metastore t3:part=y
    44. Time taken: 0.153 seconds, Fetched: 2 row(s)
    45. hive> select * from  group_company.t3;
    46. OK
    47. 1abc    x
    48. 2def    y
    49. Time taken: 0.137 seconds, Fetched: 2 row(s)
    50. hive>
    51.
    52. ## 更新分区y 数据
    53. [root@node1 ~]# hdfs dfs -cat hdfs://node5:9000/regional_company_2/t3/part=y/000000_0
    54. 2def
    55. [root@node1 ~]# hdfs dfs -get hdfs://node5:9000/regional_company_2/t3/part=y/000000_0
    56. [root@node1 ~]# echo '1111' > 000000_0
    57. [root@node1 ~]# hdfs dfs -rm hdfs://node5:9000/regional_company_2/t3/part=y/000000_0
    58. Deleted hdfs://node5:9000/regional_company_2/t3/part=y/000000_0
    59. [root@node1 ~]# hdfs dfs -put 000000_0 hdfs://node5:9000/regional_company_2/t3/part=y/
    60. [root@node1 ~]# hdfs dfs -cat hdfs://node5:9000/regional_company_2/t3/part=y/000000_0
    61. 1111
    62. [root@node1 ~]#
    63.
    64. ## 更新查询数据
    65. hive> select * from  group_company.t3;
    66. OK
    67. 1abc    x
    68. 2def    y
    69. Time taken: 0.112 seconds, Fetched: 2 row(s)
    70. hive>
    71.
    72. ## 通知总公司更新数据
    73. [root@node1 ~]# alluxio fs loadMetadata -F /group_company/t3
    74. [root@node1 ~]#
    75.
    76. ## 总更新数据后查询
    77. hive> select * from  group_company.t3;
    78. OK
    79. 1abc    x
    80. 1111    y
    81. Time taken: 0.1 seconds, Fetched: 2 row(s)
    82. hive>

    4.2 总公司数据分发与分公司自助分析

    数据流验证：在分公司数据域，合规访问总公司数据湖，并结合私有数据进行自助化分析：

    √ 构建总公司分公司模拟环境；

    √ 总公司基于HDFS创建数据表T1，建立分区a, b, c；

    √ 分公司-1基于Alluxio使用数据表T1元数据创建相应表格T1’；

    √ 总公司挂载分区a到分公司-1的Alluxio相关目录；

    √ 分公司-1的Hive, 访问T1’，验证：访问分区a的数据正常；

    √ 总公司挂载分区c到分公司-1的Alluxio相关目录；

    √ 通过分公司-1的Hive, 访问T1’，验证：访问分区a/c的数据正常；

    √ 总公司将挂载的分区c从分公司1撤回；

    √ 通过分公司-1的Hive, 访问T1’，验证：仅能正常访问分区a的数据；

    √ 分公司创建数据表T2，完成数据表之间的join类型SQL，验证：总公司数据与分公司自有数据联邦访问正常。

    ​

    1. ## 总公司创建 t1 表 三个分区 a b c
    2. hive> create database group_company location '/user/hive/group_company.db';
    3. OK
    4. Time taken: 0.017 seconds
    5. hive> create external table group_company.t1(value string) partitioned by (part string);
    6. OK
    7. Time taken: 0.144 seconds
    8.
    9. hive> insert into table group_company.t1 partition(part='a') values('1abc');
    10. hive> insert into table group_company.t1 partition(part='b') values('2def');
    11. hive> insert into table group_company.t1 partition(part='c') values('3ghi');
    12.
    13. hive> select * from group_company.t1;
    14. OK
    15. 1abc    a
    16. 2def    b
    17. 3ghi    c
    18. Time taken: 0.142 seconds, Fetched: 3 row(s)
    19.
    20. ## 分公司1 挂载总表分区 a
    21. [root@node3 alluxio]# bin/alluxio fs mkdir /regional_company_1/t1/
    22. Successfully created directory /regional_company_1/t1
    23. [root@node3 alluxio]#
    24.
    25. [root@node3 alluxio]# bin/alluxio fs mount \
    26. > /regional_company_1/t1/part=a \
    27. > hdfs://node1:9000/user/hive/group_company.db/t1/part=a
    28. Mounted hdfs://node1:9000/user/hive/group_company.db/t1/part=a at /regional_company_1/t1/part=a
    29. [root@node3 alluxio]#
    30.
    31. ## 创建表查询数据
    32. hive> create external table t1(value string)
    33.     > partitioned by (part string)
    34.     > location 'alluxio://node3:19998/regional_company_1/t1';
    35. OK
    36. Time taken: 0.972 seconds
    37. hive> select * from t1;
    38. OK
    39. Time taken: 1.282 seconds
    40. hive> MSCK REPAIR TABLE t1;
    41. OK
    42. Partitions not in metastore:    t1:part=a
    43. Repair: Added partition to metastore t1:part=a
    44. Time taken: 0.235 seconds, Fetched: 2 row(s)
    45. hive> select * from t1;
    46. OK
    47. 1abc    a
    48. Time taken: 0.137 seconds, Fetched: 1 row(s)
    49. hive>
    50.
    51. ## 分公司1 挂载总表分区 c
    52. [root@node3 alluxio]# bin/alluxio fs mount \
    53. > /regional_company_1/t1/part=c \
    54. > hdfs://node1:9000/user/hive/group_company.db/t1/part=c
    55. Mounted hdfs://node1:9000/user/hive/group_company.db/t1/part=c at /regional_company_1/t1/part=c
    56. [root@node3 alluxio]#
    57.
    58. ## 查询数据
    59. hive> MSCK REPAIR TABLE t1;
    60. OK
    61. Partitions not in metastore:    t1:part=c
    62. Repair: Added partition to metastore t1:part=c
    63. Time taken: 0.244 seconds, Fetched: 2 row(s)
    64. hive> select * from t1;
    65. OK
    66. 1abc    a
    67. 3ghi    c
    68. Time taken: 0.145 seconds, Fetched: 2 row(s)
    69. hive>
    70.
    71. ## 撤回
    72. [root@node3 alluxio]# bin/alluxio fs unmount /regional_company_1/t1/part=c
    73. Unmounted /regional_company_1/t1/part=c
    74. [root@node3 alluxio]#
    75.
    76. hive> select * from t1;
    77. OK
    78. 1abc    a
    79. Time taken: 2.281 seconds, Fetched: 1 row(s)
    80. hive>
    81.
    82. ## join t2 表
    83. hive> select * from t2;
    84. OK
    85. 5678    a
    86. 1234    d
    87. Time taken: 0.082 seconds, Fetched: 2 row(s)
    88. hive>
    89.
    90. hive> select * from (
    91.     > select * from t1
    92.     > ) t1
    93.     > join (
    94.     > select * from t2
    95.     > ) t2
    96.     > on t1.part = t2.part;
    97. Query ID = root_20220720135305_c5730dc3-a46a-478a-a368-2e0343385700
    98. Total jobs = 1
    99. Hadoop job information for Stage-3: number of mappers: 1; number of reducers: 0
    100. 2022-07-20 13:53:26,621 Stage-3 map = 0%,  reduce = 0%
    101. 2022-07-20 13:53:31,775 Stage-3 map = 100%,  reduce = 0%, Cumulative CPU 2.42 sec
    102. MapReduce Total cumulative CPU time: 2 seconds 420 msec
    103. Ended Job = job_1658118353477_0009
    104. MapReduce Jobs Launched:
    105. Stage-Stage-3: Map: 1   Cumulative CPU: 2.42 sec   HDFS Read: 8876 HDFS Write: 113 SUCCESS
    106. Total MapReduce CPU Time Spent: 2 seconds 420 msec
    107. OK
    108. 1abc    a       5678    a
    109. Time taken: 27.333 seconds, Fetched: 1 row(s)
    110. hive>

    5. 总结

    通过本次研究发现：

    1 我们在国产化软硬件环境中（ARM+统信）对当前主流组件完成了适配和基本验证，Hive+Alluxio+HDFS的技术栈可以在国产化环境下正常运行；

    2 通过Alluxio数据编排实现跨地域的数据联邦，实现总公司与分公司之间不同物理数据域的互联互通，提供企业内部完整的数据链路；

    3 通过Alluxio自身的ACL控制，以及Alluxio与底层UFS（本次验证是HDFS）的挂载设定进行数据逻辑映射的控制；

    在技术可行性方面的验证，也为我们日后的原型优化提供了更多的思路：

    1 考虑新的数据合规要求，设定Alluxio中数据的TTL控制数据访问生命周期；

    2 数据更新的机制，无论是利用UFS自身的变更通知还是外围的消息机制，更好地保障企业内部跨数据域的数据访问一致性；

    3 更加细粒度的数据访问控制，通过更多的数据语义理解，提高对数据管理的灵活度；

    想要获取更多有趣有料的【活动信息】【技术文章】【大咖观点】，请关注[Alluxio智库]



  • 相关阅读:
    易基因｜RNA m6A甲基化测序(MeRIP-seq)技术介绍
    有向图的强连通分量——银河（差分约束和强连通分量两种做法）
    Unity接入SQLite (二):SQL常用命令
    大规模语言模型--中文 LLaMA和Alpaca
    Apache Spark 的基本概念和在大数据分析中的应用
    MCU软核 2. Xilinx Artix7上运行tinyriscv
    3d模型里地毯的材质怎么赋予？---模大狮模型网
    Springboot垃圾分类宣传网站bh46k计算机毕业设计-课程设计-期末作业-毕设程序代做
    力扣(LeetCode)2530. 执行 K 次操作后的最大分数(C++)
    【华为数据通信】BFD是什么？
  • 原文地址：https://blog.csdn.net/Alluxio/article/details/126338913
