• 音视频录制器—捕获并保存摄像头和麦克风数据

    ------------------------------------全系列文章目录------------------------------------

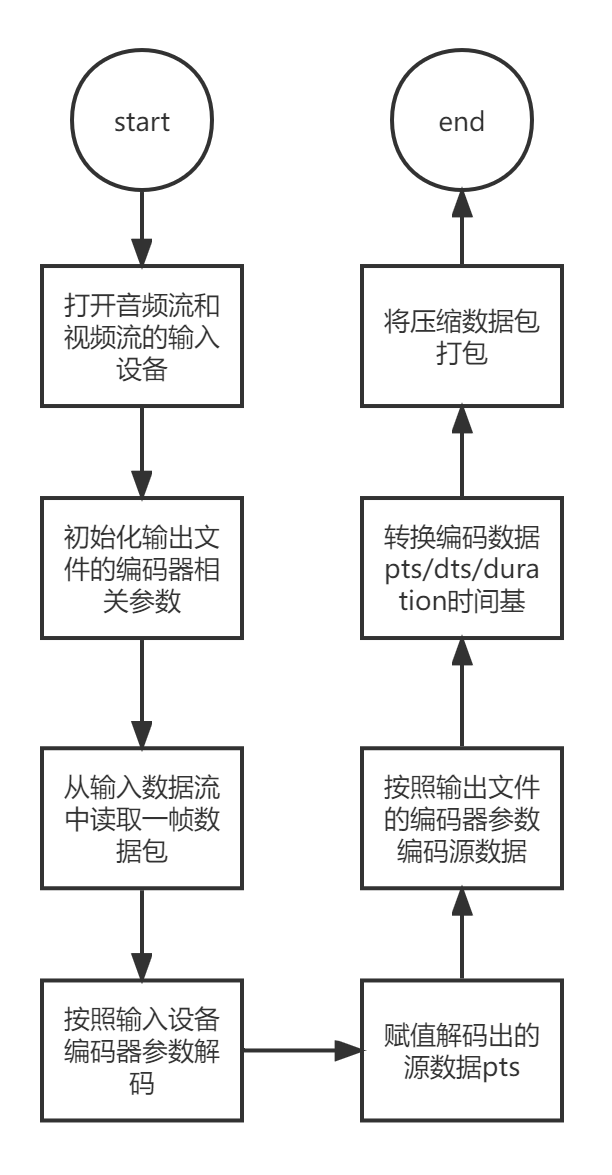

    大致流程

    在这里插入图片描述

    将dshow设备作为数据输入源

    • ffmpeg中可将dshow设备作为数据输入源，其操作与操作文件作为数据源大同小异，以视频输入设备举例：

      /*打开视频设备伪代码*/
//因为字符标准的问题, vs平台下，设备有中文名需要转换为utf8才能被ffmpeg识别到
char *dup_wchar_to_utf8(wchar_t *w)
{
	char *s = NULL;
	int l = WideCharToMultiByte(CP_UTF8, 0, w, -1, 0, 0, 0, 0);
	s = (char *) av_malloc(l);
	if (s)
		WideCharToMultiByte(CP_UTF8, 0, w, -1, s, l, 0, 0);
	return s;
}
	......
    av->video_device_name = dup_wchar_to_utf8(L"video=摄像头");
    /* Open an input stream and read the header -- a specific input format */
	av->pAVInFmt  = av_find_input_format("dshow");
	/*open input device of video stream*/
	AVDictionary	*param1 = NULL;
	av_dict_set(&param1, "video_size", "640x480", 0);	//宽高
	av_dict_set(&param1, "framerate", "30", 0);			//帧率
	av_dict_set(&param1, "rtbufsize", "30000000", 0);	//缓冲区大小
	av->v_ret = avformat_open_input(&av->pVFmtCtx, av->video_device_name, av->pAVInFmt, &param1);
	.......


      • 1
      • 2
      • 3
      • 4
      • 5
      • 6
      • 7
      • 8
      • 9
      • 10
      • 11
      • 12
      • 13
      • 14
      • 15
      • 16
      • 17
      • 18
      • 19
      • 20
      • 21
      • 22
      • 23
    视频编码器参数

    • codec_id编码器ID，如AV_CODEC_ID_H264；

    • 编码器输入数据的像素格式pix_fmt，如AV_PIX_FMT_YUV420P；

    • 编码器输入数据的宽高，帧率；

    • bit_rate码率，在一定范围内，码率越大，视频质量越好，文件大小也越大；

    • gop_size，一组数据中的帧数量；

    • max_b_frames，非B帧间B帧的最大数量；

    • qmin，qmax，图像质量的量化参数，范围为0~51；

    • 若是H264编码器，还可以设置相关参数，如

      • preset参数：调节编码速度和质量的平衡，有veryfast、fast、medium、slow等这10个选项，从快到慢，相对应于图像质量从差到好；

      • tune参数：主要配合视频类型和视觉优化的参数，比如

        • zerolatency：零延迟，用在需要非常低的延迟的情况下

        • film： 电影类型；

        • animation： 动画类型；

      • Profile参数：表示画质级别，比如

        • Baseline Profile 提供I/P帧，仅支持progressive(逐行扫描)和CAVLC；

        • Main Profile 提供I/P/B帧，支持progressive(逐行扫描)和interlaced(隔行扫描)，提供CAVLC或CABAC；

    音频编码器参数

    • codec_id编码器ID，如AV_CODEC_ID_AAC；

    • sample_fmt输入数据的采样格式，如AV_SAMPLE_FMT_S16；

    • sample_rate输入数据的采样率，如44100，48000；

    • channels和channel_layout，输入数据的通道数和通道布局，如双通道，AV_CH_LAYOUT_STEREO布局；

    • bit_rate码率，在一定范围内，码率越大，视频质量越好，文件大小也越大；

    数据包pts设置

    • 编码前原始数据AVFrame的pts，可以通过av_gettime() 来得到，即开始捕获视频帧/音频帧时获取一个基准时间，随后基于这个基准时间获取当前帧的pts；

    • 需要注意的是，从麦克风获取的音频数据包是由几帧数据组成，因此对于每一帧的pts，还需要根据获取到数据包的总采样数和每帧采样数，基于基准时间去获取当前帧的pts；

    • 因为当前得到的pts不是基于输出文件数据流的时间基，所以需要通过av_rescale_q_rnd()来转换时间基，包括编码器输出数据包的dts和duration；

      /*视频帧pts获取的伪代码*/
av->time_base        = av_gettime();
while (!av->vexit) {
    ......
    av->pVFrameYUV->pts = av_gettime() - av->time_base;
    ret = avcodec_encode_video2(enc->pCodecCtx, &enc->pkt, av->pVFrameYUV, &enc->flag);
    ......
    enc->pkt.pts = av_rescale_q_rnd(enc->pkt.pts, enc->stream->time_base, enc->pCodecCtx->time_base,
                                   (enum AVRounding)(AV_ROUND_NEAR_INF|AV_ROUND_PASS_MINMAX));
    enc->pkt.dts = av_rescale_q_rnd(enc->pkt.dts, enc->stream->time_base, enc->pCodecCtx->time_base,
                                   (enum AVRounding)(AV_ROUND_NEAR_INF|AV_ROUND_PASS_MINMAX));
    enc->pkt.duration = av_rescale_q_rnd(enc->pkt.duration, enc->stream->time_base, enc->pCodecCtx->time_base,
                                   (enum AVRounding)(AV_ROUND_NEAR_INF|AV_ROUND_PASS_MINMAX));
    av_interleaved_write_frame(enc->pFmtCtx, &enc->pkt);
    .......
}

      • 1
      • 2
      • 3
      • 4
      • 5
      • 6
      • 7
      • 8
      • 9
      • 10
      • 11
      • 12
      • 13
      • 14
      • 15
      • 16
      /*音频帧pts获取的伪代码*/
av->time_base        = av_gettime();
while (!av->vexit) {
    ......
    int nb_sample     = av->pAFramePCM->nb_samples;    //one time received_frame nb_samples
    int frame_nbs     = enc->pCodecCtx->frame_size;    //the frame nb_samples
    int64_t incra_pts = (int64_t)(1000000 * (int64_t)enc->pCodecCtx->frame_size) / av->pAFramePCM->nb_samples;
    int64_t pts_basic = av_gettime() - av->time_base;
    int64_t last_pf_pts    = 0;
    ......
    do {
    ......
        if (pf->pts < last_pf_pts) {
            pf->pts = last_pf_pts + incra_pts;
        }
        last_pf_pts      =  pf->pts;
    ......
        ret = avcodec_encode_audio2(enc->pCodecCtx, &enc->pkt, pf, &enc->flag);
    ......
        av->acnt ++;
        enc->pkt.pts = av_rescale_q_rnd(enc->pkt.pts, enc->stream->time_base, enc->pCodecCtx->time_base,
                                                            (enum AVRounding)(AV_ROUND_NEAR_INF|AV_ROUND_PASS_MINMAX));
        enc->pkt.dts = av_rescale_q_rnd(enc->pkt.dts, enc->stream->time_base, enc->pCodecCtx->time_base,
                                                            (enum AVRounding)(AV_ROUND_NEAR_INF|AV_ROUND_PASS_MINMAX));
        enc->pkt.duration = av_rescale_q_rnd(enc->pkt.duration, enc->stream->time_base, enc->pCodecCtx->time_base,
                                                            (enum AVRounding)(AV_ROUND_NEAR_INF|AV_ROUND_PASS_MINMAX));
        av_interleaved_write_frame(enc->pFmtCtx, &enc->pkt);
        ......
    } while (nb_sample > 0);
}

      • 1
      • 2
      • 3
      • 4
      • 5
      • 6
      • 7
      • 8
      • 9
      • 10
      • 11
      • 12
      • 13
      • 14
      • 15
      • 16
      • 17
      • 18
      • 19
      • 20
      • 21
      • 22
      • 23
      • 24
      • 25
      • 26
      • 27
      • 28
      • 29
      • 30
    注意的地方

    • 音频编码和视频编码的速度不一致，导致结束录制时留存在缓冲区的音频帧和视频帧数量不一致，就会导致音画不一致，此时有两种做法

      • 将缓冲区的数据全部取出来，进行编码打包；

      • 以较少时间的数据流为基准，裁剪另一数据流；

    相关API函数 — 与之前文章重复的函数未罗列

    • av_find_input_format：根据输入格式的短名称查找 AVInputFormat。

      AVInputFormat *av_find_input_format(const char *short_name);

      • 1

    • av_dict_set：在AVDictionary中设置给定条目指定的值，覆盖现有条目的值。

      int av_dict_set(AVDictionary **pm, const char *key,
                const char *value, int flags);

      • 1
      • 2

      • pm：指向字典结构指针的指针。如果 *pm 为 NULL，则分配一个字典结构并放入 *pm。

      • key：要添加到 *pm 的入口键。

      • value：要设置的入口键的值，若为NULL，则删除原值。

      • 返回值：≥0成功，否则失败。

    • avcodec_encode_video2：对视频帧进行编码，从AVFrame中获取输入的原始视频数据，并将下一个输出数据包写入到AVPacket中。

      int avcodec_encode_video2(AVCodecContext *avctx, AVPacket *avpkt,
                          const AVFrame *frame, int *got_packet_ptr);

      • 1
      • 2

      • avctx：编解码器上下文。

      • avpkt：编码输出的AVPacket。

      • frame：包含要编码原始视频数据的AVFrame。

      • got_packet_ptr：如果输出数据包为非空，则libavcodec将此字段设置为1，如果为空，则将其设置为0。如果函数返回错误，则可以假设数据包无效，并且got_packet_ptr值为未定义，因此不使用该数据包。

      • 返回值：0表示成功，负数表示失败。

    • avcodec_encode_audio2：对音频帧进行编码，从AVFrame中获取输入的原始视频数据，并将下一个输出数据包写入到AVPacket中。

      int avcodec_encode_audio2(AVCodecContext *avctx, AVPacket *avpkt,
                          const AVFrame *frame, int *got_packet_ptr);

      • 1
      • 2

      • avctx：编解码器上下文。

      • avpkt：编码输出的AVPacket。

      • frame：包含要编码原始视频数据的AVFrame。

      • got_packet_ptr：如果输出数据包为非空，则libavcodec将此字段设置为1，如果为空，则将其设置为0。如果函数返回错误，则可以假设数据包无效，并且got_packet_ptr值为未定义，因此不使用该数据包。

      • 返回值：0表示成功，负数表示失败。

    • av_write_frame：将数据包写入输出媒体文件，与av_interleaved_write_frame类似，区别在于前者只能用于单一数据流，后者可以用于单一或多个数据流。

      int av_write_frame(AVFormatContext *s, AVPacket *pkt);

      • 1
