前提

1. 通过阅读【MLT】MLT多媒体框架生产消费架构解析（一）满足以下两点：
   1. 了解MLT的核心C++封装的层级关系
   2. 掌握使用MLT的Consumer（sdl）消费Producer（MP4）
2. 通过阅读【MLT】MLT多媒体框架生产消费架构解析（二）满足以下两点：
   1. 了解Service（服务抽象基类）与 Filter（滤镜抽象服务类）
   2. 掌握为Producer（生产者）添加Filter（滤镜）

通过本文可以获取什么？

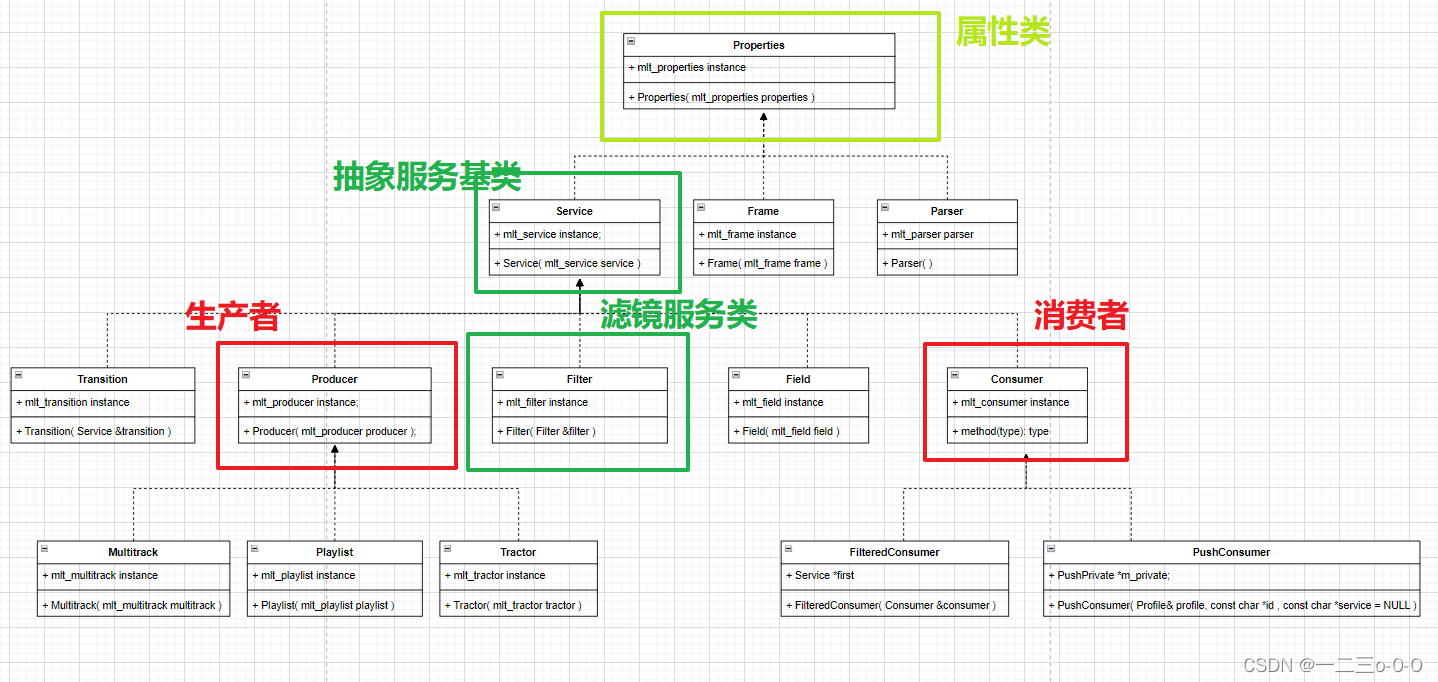

本文将在【MLT】MLT多媒体框架生产消费架构解析（二）的基础上对给生产者attach的滤镜做宽高属性的变换，如下图：

核心类解析

Properties

【MLT】MLT多媒体框架生产消费架构解析（一）中只是简单演示了生产者（初始化了一个视频资源）被消费者（初始化为SDL）消费的简单过程。【MLT】MLT多媒体框架生产消费架构解析（二）给（一）中简单给视频生产者做了加工，添加了一个视频滤镜。如上图所示，本节对滤镜设置属性引入了新的封装：Properties（属性类），提供了与Service通信的一般机制，我们可以操作和序列化Service状态。本节只对我们即将使用的方法做简单介绍，后续会完整对属性封装作分析。

// 属性类

// 此类重载了大量的序列化的方法，供各种各样的场景使用
/**
* @brief set   序列化方法
* @param name  要设置的属性key
* @param value 属性值(char*)
* @return      是否设置成功的错误码
*/
int set( const char *name, const char *value );
/**
* @brief set_string   序列化方法
* @param name         要设置的属性key
* @param value        属性值(char*)
* @return             是否设置成功的错误码
*/
int set_string( const char *name, const char *value );
/**
* @brief set     序列化方法
* @param name    要设置的属性key
* @param value   属性值(int)
* @return        是否设置成功的错误码
*/
int set( const char *name, int value );
/**
* @brief set     序列化方法
* @param name    要设置的属性key
* @param value   属性值(int64_t)
* @return        是否设置成功的错误码
*/
int set( const char *name, int64_t value );
/**
* @brief set     序列化方法
* @param name    要设置的属性key
* @param value   属性值(double)
* @return        是否设置成功的错误码
*/
int set( const char *name, double value );
/**
* @brief set       序列化方法
* @param name      要设置的属性key
* @param value     属性值(double)
* @param size      默认传0
* @param destroy   析构方法
* @param serial    序列化方法
* @return          是否设置成功的错误码
*/
int set( const char *name, void *value, int size, mlt_destructor destroy = NULL, mlt_serialiser serial = NULL );
/**
* @brief set       序列化方法
* @param name      要设置的属性key
* @param value     属性值(mlt_color)
* @return          是否设置成功的错误码
*/
int set( const char *name , mlt_color value );
/**
* @brief set       序列化方法
* @param name      要设置的属性key
* @param value     属性值(mlt_rect)
* @return          是否设置成功的错误码
*/
int set( const char *name, mlt_rect value );
/**
* @brief set       序列化方法
* @param name      要设置的属性key
* @param x         x值
* @param y         y值
* @param w         width值
* @param h         height值
* @param opacity   opacity值
* @return          是否设置成功的错误码
*/
int set( const char *name, double x, double y, double w, double h, double opacity = 1.0 );
/**
* @brief set           序列化方法
* @param name          要设置的属性key
* @param properties    属性值(Properties)
* @return
*/
int set( const char *name, Properties& properties );
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80

为生产者添加滤镜

// 创建马赛克滤镜
Mlt::Filter *filter = new Mlt::Filter(profile, "frei0r.pixeliz0r");
// 使用从属性类继承的序列化能力对马赛克滤镜的宽高属性进行设置
filter->set(qUtf8Printable("0"), 0.000); // width不做变化
filter->set(qUtf8Printable("1"), 0.300); // height做变化
// 使用从父类Service中继承的订阅能力添加滤镜
producer.attach(*filter);
1
2
3
4
5
6
7

Demon展示

修改Filter（马赛克）效果

1. 滤镜只对width设置

2. 滤镜只对height设置


代码

    Profile profile; // defaults to dv_pal
    Producer producer(profile, filename);
    Consumer consumer(profile); // defaults to sdl

    Mlt::Filter *filter = new Mlt::Filter(profile, "frei0r.pixeliz0r");
    filter->set(qUtf8Printable("0"), 0.300);
    filter->set(qUtf8Printable("1"), 0.300);
    producer.attach(*filter);

    // Prevent scaling to the profile size.
    // Let the sdl consumer do all scaling.
    consumer.set("rescale", "none");

    // Automatically exit at end of file.
    consumer.set("terminate_on_pause", 1);

    consumer.connect(producer);
    consumer.run();
    consumer.stop();
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

附属代码下载链接

源代码下载链接

参考资料

【1】MLT github链接
