目录

一、概述

二、分类

1、外接式磁盘阵列柜

2、内接式磁盘阵列卡

3、利用软件仿真的方式

三、RAID级别

1、RAID 0（条带模式）

2、RAID 1（镜像模式）

3、RAID 10（镜像模式）

4、RAID5（高性价比模式）

5、RAID6（高性价比可靠模式）

四、RAID各级别特点对比

五、实现方式

1、硬件RAID（由RAID控制卡管理阵列）

2、软件RAID（由操作系统来管理阵列）

---

一、概述

        磁盘阵列RAID，全称Redundant Arrays of Inexpensive Disks有"独立磁盘构成的具有冗余能力的阵列"之意。可以通过硬件/软件技术，将多个较小/低速的磁盘整合成一个大磁盘。不同RAID级别的功能、特性各不相同。

二、分类

        磁盘阵列其样式有三种，一是外接式磁盘阵列柜、二是内接式磁盘阵列卡，三是利用软件来仿真。

1、外接式磁盘阵列柜

最常被使用大型服务器上，具可热交换(Hot Swap)的特性，不过这类产品的价格都很贵。

2、内接式磁盘阵列卡

因为价格便宜，但需要较高的安装技术，适合技术人员使用操作。硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。阵列卡专用的处理单元来进行操作。

3、利用软件仿真的方式

是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降低幅度还比较大，达30%左右。因此会拖累机器的速度，不适合大数据流量的服务器。

三、RAID级别

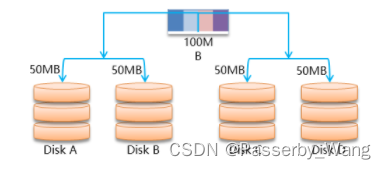

1、RAID 0（条带模式）

同一个文档分散存放在不同磁盘，并行写入以提高效率



2、RAID 1（镜像模式）

 一个文档复制成多份，分别写入不同磁盘 多份拷贝提高可靠性，效率无提升



3、RAID 10（镜像模式）

一个文档复制成多份，分别写入不同磁盘 多份拷贝提高可靠性，效率无提升



4、RAID5（高性价比模式）

相当于RAID0和RAID1的折中方案，需要至少一块磁盘的容量来存放校验数据



5、RAID6（高性价比可靠模式）

相当于扩展的RAID5阵列，提供2份独立校验方案 需要至少两块磁盘的容量来存放校验数据



四、RAID各级别特点对比

注：n为磁盘数量

五、实现方式

1、硬件RAID（由RAID控制卡管理阵列）

主板 - 阵列卡 - 磁盘 - 操作系统 - 数据

2、软件RAID（由操作系统来管理阵列）

主板 - 磁盘 - 操作系统 -  RAID软件 - 数据
