OVS架构

Open vSwitch

Open vSwitch 是一个开源的虚拟交换机实现。广泛应用在云计算行业，为网络管理员提供虚拟云主机之间和之内的流量可见性与可控性。Open vSwitch 旨在用虚拟化方案解决网络问题，与控制器软件一起实现分布式的虚拟交换技术。这意味着，交换机和控制器软件能够在多个服务器之间创建集群网络配置，从而不需要在每一台云主机和物理主机上单独配置网络。这个交换机还支持 VLAN 中继，通过 NetFlow、sFlow 和 RSPAN 实现可见性，通过 OpenFlow 协议进行管理。它还有其他一些特性：严格流量控制，它由 OpenFlow 交换协议实现；远程管理功能，它能通过网络策略实现更多控制。

在虚拟交换机的 Flow 控制器或管理工具方面，OvS 需要借助第三方控制器或管理工具实现复杂的转发策略。例如 OvS 支持 OpenFlow 协议，我们就可以使用任何支持 OpenFlow 协议的控制器来对 OvS 进行远程管理。但这并不意味着 OvS 必须要有一个控制器才能工作。在不连接外部控制器情况下，OvS 自身可以依靠 MAC 地址学习实现二层数据包转发功能，就像 Linux Bridge。

Open vSwitch 的特性清单：

* 支持通过 NetFlow、sFlow、IPFIX、SPAN、RSPAN 和 GRE-tunneled 镜像使
  虚拟机内部通讯可以被监控；
* 支持 LACP（IEEE 802.1AX-2008，多端口绑定）协议；
* 支持标准的 802.1Q VLAN 模型以及 Trunk 模式；
* 支持 BFD 和 802.1ag 链路状态监测；
* 支持 STP（IEEE 802.1D-1998）；
* 支持细粒度的 QoS；
* 支持 HFSC 系统级别的流量控制队列；
* 支持每虚拟机网卡的流量的流量控制策略；
* 支持基于源 MAC 负载均衡模式、主备模式、L4 哈希模式的多端口绑定；
* 支持 OpenFlow 协议（包括许多虚拟化的增强特性）；
* 支持IPV6
* 支持多种隧道协议（GRE, VXLAN, IPsec, GRE and VXLAN over IPsec）
* 支持通过 C 或者 Python 接口远程配置；
* 支持内核态和用户态的转发引擎设置；
* 支持多列表转发的发送缓存引擎；
* 支持转发层抽象以容易的定向到新的软件或者硬件平台；
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

架构组成

OvS 主要由三部分组件构成：

用户空间： ovsdb-server，ovs-vswitchd，ovs-vsctl/ovs-ofctl/ovs-dpctl等
内核空间：datapath、vswitchd、ovsdb
Controller： 表示 OpenFlow 控制器，控制器与 OvS 是通过 OpenFlow 协议进行连接
1
2
3

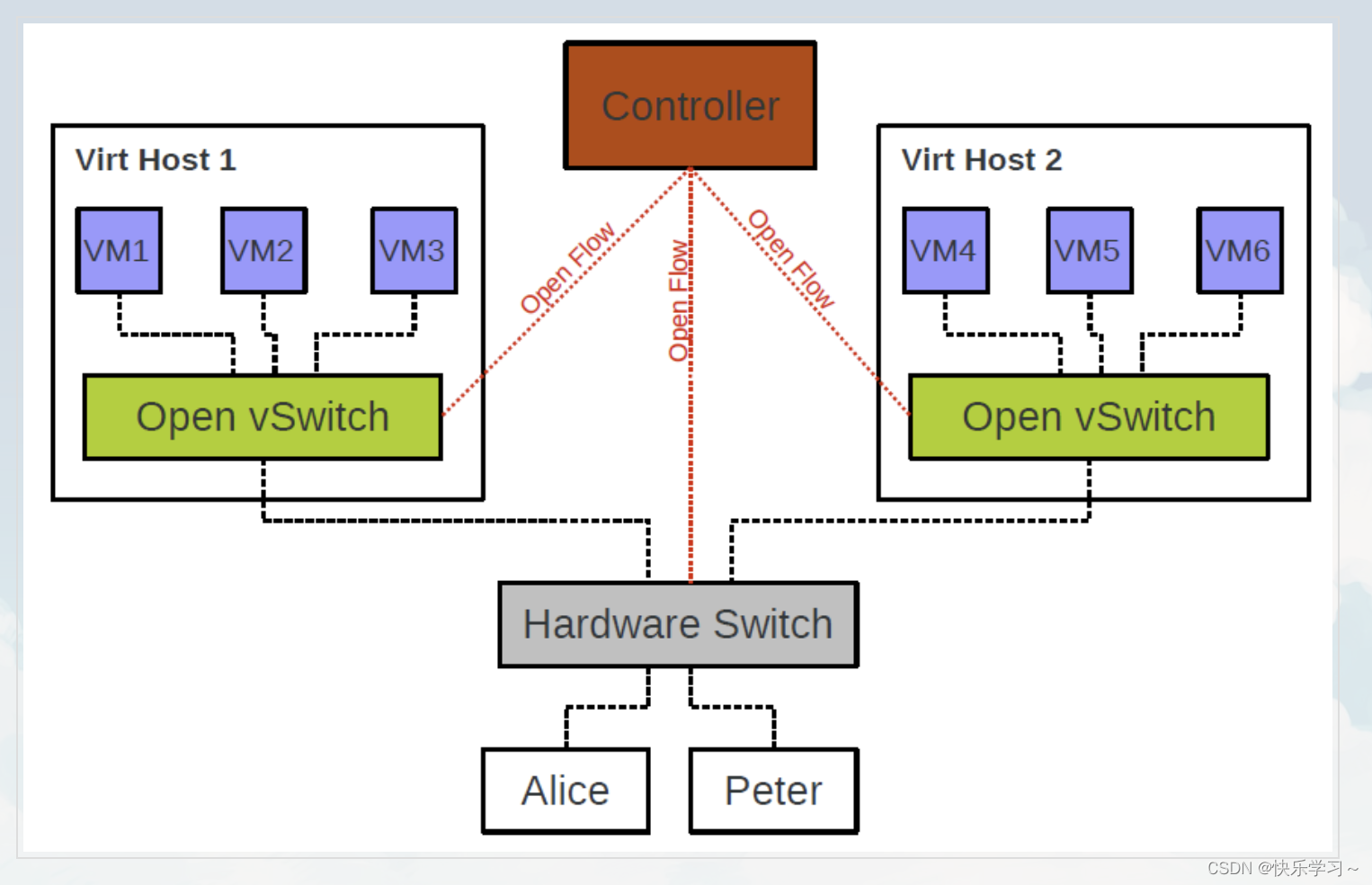

三大部分模式图：

架构组件图：

组件细节：

ovs-vswitchd：主要模块，实现内核datapath upcall 处理以及ofproto 查表，
             同时是dpdk datapath处理程序。

ovsdb-server：数据库服务程序, 使用目前普遍认可的ovsdb 协议。

ovs-vsctl：网桥、接口等的创建、删除、设置、查询等。

ovs-dpctl：配置vswitch内核模块

ovs-appctl：发送命令消息到ovs-vswithchd, 查看不同模块状态

ovs-ofctl：下发流表信息。该命令可以配置其他openflow 交换机（采用openflow 协议）
1
2
3
4
5
6
7
8
9
10
11
12

ovsdb

ovsdb 是 OvS 轻量级的数据库服务，用于存储整个 OvS 的配置信息，包括接口、交换内容、VLAN、虚拟交换机的创建、网卡的添加等信息与操作记录，都被 ovsdb 保存到一个 conf.db 文件（JSON 格式）里面，通过 db.sock 提供服务。OvS 主进程 ovs-vswitchd 根据数据库中的配置信息工作。

ovsdb-server /etc/openvswitch/conf.db
    -vconsole:emer -vsyslog:err
    -vfile:info
    --remote=punix:/var/run/openvswitch/db.sock
    --private-key=db:Open_vSwitch,SSL,private_key
    --certificate=db:Open_vSwitch,SSL,certificate
    --bootstrap-ca-cert=db:Open_vSwitch,SSL,ca_cert --no-chdir
    --log-file=/var/log/openvswitch/ovsdb-server.log
    --pidfile=/var/run/openvswitch/ovsdb-server.pid
    --detach
    --monitor

## /etc/openvswitch/conf.db：

是数据库文件存放位置，ovsdb-server 需要该文件才能启动，
可使用 ovsdb-tool create 命令创建并初始化此数据库文件。

## --remote=punix:/var/run/openvswitch/db.sock：

实现了一个 Unix Sockets 连接，OvS 主进程 ovs-vswitchd 或其它命令工具
（e.g. ovsdb-client） 通过这个 Socket 连接来管理 ovsdb。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

ovs-vswitchd

ovs-vswitchd 本质是一个守护进程，是 OvS 的核心部件。ovs-vswitchd 和 Datapath 一起实现 OvS 基于流表（Flow-based Switching）的数据交换。

功能：

通过 OpenFlow 协议可以与 OpenFlow 控制器通信
使用 ovsdb 协议与 ovsdb-server 数据库服务通信
使用 netlink 和 Datapath 内核模块通信。
1
2
3

责职：

ovs-vswitchd 支持多个独立的 Datapath，ovs-vswitchd 需要加载 Datapath 内核模块才能正常运行。
ovs-vswitchd 在启动时读取 ovsdb-server 中的配置信息，然后自动配置 Datapaths 和 OvS Switches
的 Flow Tables，所以用户不需要额外的通过执行 ovs-dpctl 指令工具去操作 Datapath。
当 ovsdb 中的配置内容被修改，ovs-vswitched 也会自动更新其配置以保持数据同步。
ovs-vswitchd 也可以从 OpenFlow 控制器获取流表项。
1
2
3
4
5

配置：

ovs-vswitchd unix:/var/run/openvswitch/db.sock
    -vconsole:emer
    -vsyslog:err
    -vfile:info
    --mlockall
    --no-chdir
    --log-file=/var/log/openvswitch/ovs-vswitchd.log
    --pidfile=/var/run/openvswitch/ovs-vswitchd.pid
    --detach
    --monitor
1
2
3
4
5
6
7
8
9
10

datapath

Datapath模块能够从网卡接收并处理流量的原理：

Datapath 加载到内核后，会在网卡上注册一个钩子函数，每当有网络包到达网卡时，
这个函数就会被调用，将网络包开始层层拆包（MAC 层，IP 层，TCP 层等），
然后与流表项匹配，如果找到匹配的流表项则根据既定策略来处理网络包
（e.g. 修改 MAC，修改 IP，修改 TCP 端口，从哪个网卡发出去等等），
再将网络包从网卡发出。

在 OpenFlow Switch 规则的语义中，给交换机，或者桥，用了一个专业的名词，叫做 Datapath。Open vSwitch 的内核模块 openvswitch.ko 实现了多个 Datapath，每个 Datapath 可以具有多个 Ports。每个 Datapath 通过关联流表（Flow Table）来定义网络包的流向。Datapath 监听网卡接口设备，将监听到的数据包首先在流表中进行匹配，找到匹配的流表项之后把对应的 Actions 返回给 Datapath，作为数据处理行为的描述。Datapath 支持数据在内核空间进行交换。

Datapath 的内核模块信息：

# modinfo openvswitch
filename:       /lib/modules/3.10.0-327.el7.x86_64/kernel/net/openvswitch/openvswitch.ko
license:        GPL
description:    Open vSwitch switching datapath
rhelversion:    7.2
srcversion:     F75F2B83324DCC665887FD5
depends:        libcrc32c
intree:         Y
...
1
2
3
4
5
6
7
8
9

工作原理：

Bridge 处理数据帧遵循以下几条规则：

* 在一个 Port 上接收到的帧不会再往此 Port 发送此帧。

* 接收到的帧都要学习其 Source MAC 地址。

* 如果数据帧是多播或者广播包（通过 2 层 MAC 地址确定）则要向接收 Port 以外的
  所有 Port 转发，如果上层协议感兴趣，则还会递交上层处理。

* 如果数据帧的地址不能在 CAM（MAC-Port Mapping）表中找到，
  则向接收 Port 以外的所有 Port 转发。

* 如果 CAM 表中能找到，则转发给相应 Port，如果发送和接收都是同一个 Port，则不发送。

* 网桥是以混杂模式工作的，所有 MAC 地址的数据帧都能够通过。
1
2
3
4
5
6
7
8
9
10
11
12
13

用户空间 ovs-vswitchd 和内核模块 Datapath 决定了数据包的转发，如下图：

数据流向：

1、内核态的 Datapath 监听接口设备流入的数据包。

2、如果 Datapath 在内核态流表缓存没有找到相应的匹配流表项则将数据包传入
   （upcall）到用户态的 ovs-vswitchd 守护进程处理。

3、（可选）用户态的 ovs-vswitchd 拥有完整的流表项，通过 OpenFlow 协议与
    OpenFlow 控制器或者 ovs-ofctl 命令行工具进行通信，
    主要是接收 OpenFlow 控制器南向接口的流表项下发。或者根据流表项设置，
    ovs-vswitchd 可能会将网络包以 Packet-In 消息发送给 OpenFlow 控制器处理。

4、ovs-vswitchd 接收到来自 OpenFlow 控制器或 ovs-ofctl 命令行工具的消息后
   会对内核态的 Flow Table 进行更新。或者根据局部性原理，
   用户态的 ovs-vswitchd 会将刚执行过的 Datapath 没有缓存的流表项注入到Flow Table

5、ovs-vswitchd 匹配完流表项之后将数据包重新注入（reinject）到 Datapath。

6、Datapath 再次访问 Flow Table 获取流表项进行匹配。

7、最后，网络包被 Datapath 根据流表项 Actions 转发或丢弃。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

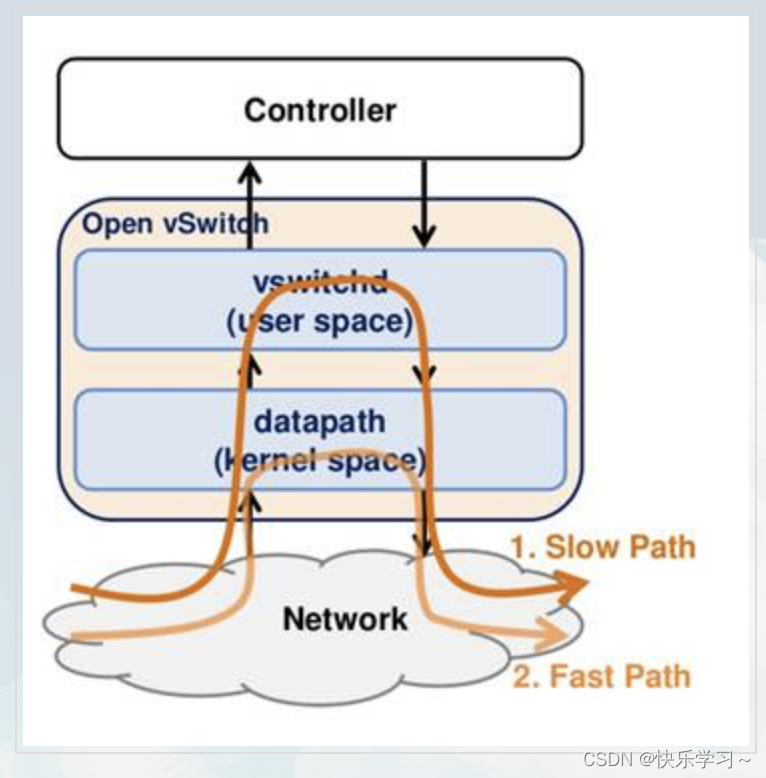

上述，Datapath 和 ovs-vswitchd 相互配合中包含了两种网络包的处理方式：

Fast Path：

Datapatch 加载到内核后，会在网卡上注册一个钩子函数，每当有网络包到达网卡时，
这个函数就会被调用，将网络包开始层层拆包（MAC 层，IP 层，TCP 层等），
然后与流表项匹配，如果找到匹配的流表项则根据既定策略来处理网络包
（e.g. 修改 MAC，修改 IP，修改 TCP 端口，从哪个网卡发出去等等），
再将网络包从网卡发出。这个处理过程全在内核完成，所以非常快，称之为 Fast Path。
1
2
3
4
5

Slow Path：(造成首包延迟的原因)

内核态并没有被分配太多内存，所以内核态能够保存的流表项很少，往往有新的流表项到来后，
老的流表项就被丢弃。如果在内核态找不到流表项，则需要到用户态去查询，
网络包会通过 netlink（一种内核态与用户态交互的机制）发送给 ovs-vswitchd，
ovs-vswitchd 有一个监听线程，当发现有从内核态发过来的网络包，就进入自己的处理流程，
然后再次将网络包重新注入到 Datapath。
显然，在用户态处理是相对较慢的，故称值为 Slow Path。
1
2
3
4
5
6

在用户态的 ovs-vswtichd 不需要吝啬内存，它包含了所有流表项，这些流表项可能是 OpenFlow 控制器通过 OpenFlow 协议下发的，也可能是 OvS 命令行工具 ovs-ofctl 设定的。ovs-vswtichd 会根据网络包的信息层层匹配，直到找到一款流表项进行处理。如果实在找不到，则一般会采用默认流表项，比如丢弃这个包。

当最终匹配到了一个流表项之后，则会根据 “局部性原理（局部数据在一段时间都会被频繁访问，是缓存设计的基础原理）” 再通过 netlink 协议，将这条策略下发到内核态，当这条策略下发给内核时，如果内核的内存空间不足，则会开始淘汰部分老策略。这样保证下一个相同类型的网络包能够直接从内核匹配到，以此加快执行效率。由于近因效应，接下来的网络包应该大概率能够匹配这条策略的。例如：传输一个文件，同类型的网络包会源源不断的到来。

工具命令：

ovs-vsctl：用于管理 ovs-vswitchd 的配置信息。
ovs-ofctl：用于管理 OvS 的流表信息。
ovs-pki：用于管理 OvS 与 OpenFlow Controller 之间的 TSL 通信框架。
ovs-dpctl：用于管理 Datapath，比如查看 Datapath 信息。
ovs-appctl：应用层的指令集，例如：模拟数据包用于测试 OvS Switch 数据转发流程。
1
2
3
4
5
