工具：利用华为的ensp工具

1. 案例架构

PC1

PC2

PC3

PC4

交换机LSW1

交换机LSW2

2. 配置交换机

2.1 输入system-view 命令进入系统视图

system-view
1

2.2 输入display VLAN 命令查看当前交换的VLAN情况

display vlan
1

2.3 创建vlan2，vlan3

vlan 2
#退出vlan
quit
1
2
3

vlan 3
#退出vlan
quit
1
2
3

2.4 通过display vlan 查看有三个vlan

2.5 vlan端口类型 access和trunk

2.5.1 access

access表示只能有一个vlan

2.5.2 trunk

表示可以绑定多个vlan

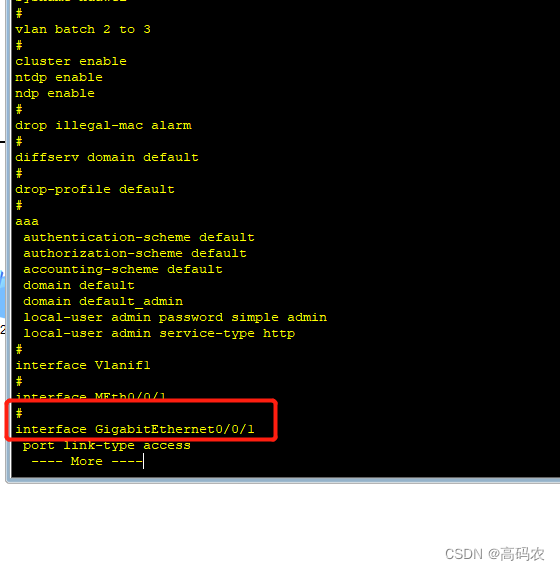

2.6 通过dis cur命令查看端口名称

dis cur
1

2.7 ctrc+c 退出显示界面，复制端口名称，进入端口

interface GigabitEthernet0/0/1
1

2.7 设置端口模式，并分配vlan

port link-type access
port default vlan 2
1
2

2.8 设置第三个端口为trunk模式，并分配两个vlan

port link-type trunk
port trunk allow-pass vlan 2
port trunk  allow-pass vlan 3
1
2
3

验证
