IGI60F1414A1L功率级 IC,ISO7640FMDW数字隔离器 特点

应用
充电器和适配器
电动工具
开关电源 (SMPS)
机器人技术
服务器

产品概述
IGI60F1414A1L模块将由两个140mΩ/600V增强模式CoolGaN开关组成的半桥功率级与采用散热增强型QFN封装的专用栅极驱动器以及两个数字PWM输入结合在一起。IGI60F1414A1L 600V半桥集成功率级 (IPS) 模块不仅提高了效率和可靠性，而且简单易用，适合用于中低功率应用（30W至500W）。
型号：IGI60F1414A1L（IGI60F1414A1LAUMA1）
描述：半桥（2） 驱动器 通用 PG-TIQFN-28-1
特点
隔离式数字输入，带数字输入、电源输出构建块
应用可配置的开关行为，通过简单的RC电路完全可配置栅极路径
快速、高度精确、稳定的计时可实现较短死区时间设置，从而最大限度地提高系统效率
散热增强型封装，用于紧凑型系统设计
8mm x 8mm, QFN-28
6mm x 8mm, QFN-26
通过2个数字PWM输入轻松驱动
较低的系统BOM

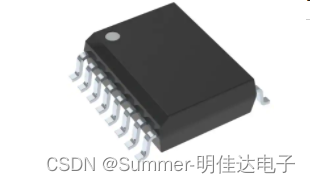

ISO7640FMDW 6kVpk 4通道 150Mbps 数字隔离器
描述：DGTL ISO 4243Vrms 2.7V ~ 5.5V, 25kV/µs CMTI 16-SOIC
概述
ISO7640FM 可提供符合UL和VDE标准且长达1分钟的6KVPK 电流隔离。ISO7640F为四通道隔离器，有四个正向通道，后缀F表示故障安全情况下输出默认为低电平状态，M级器件为高速隔离器，具有150Mbps的数据传输速率和短暂传播延迟。

特点
信号传输速率：150Mbps
低功耗，每通道I CC 典型值（3.3V电源）：
ISO7640FM：在25Mbps时为2mA
ISO7641FM：在25 Mbps时为2.4mA
低传播延迟：7ns（典型值）
故障安全模式下的输出默认为低电平状态
宽温度范围：-40°C至125°C
50kV /μs瞬态抗扰度，典型值
采用SiO 2 隔离格栅，使用寿命长
可由2.7V， 3.3V和5V电源及逻辑电平供电
宽体小外形尺寸集成电路（SOIC）-16封装
安全及管理批准
符合UL 1577且长达1分钟的6000 V PK /4243 V RMS
VDE 6000 V PK 瞬态过压，符合DIN V VDE V 0884-10（VDE V 0884-10）：2006-12标准的1414 V PK 工作电压
CSA组件接受通知5A，IEC 60950-1 ，IEC 61010-1和IEC 60601-1终端设备标准
符合EN /UL /CSA 60950-1和EN /UL /CSA 61010-1标准的TUV 5 KV RMS 强化绝缘
符合GB4943.1-2011标准的CQC强化绝缘
